Carte électronique CAME ZL170N

En savoir plus

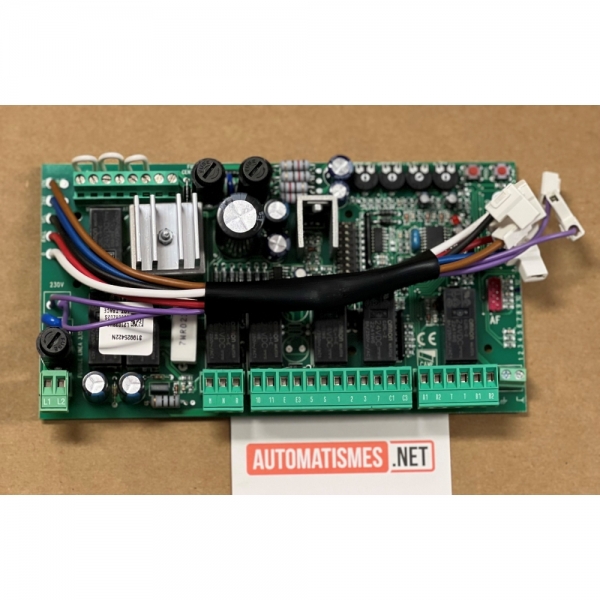

Platine électronique CAME ZL170N pour la gestion de 1 moteur 24V de portail battant.

Cette carte CAME a été conçu pour la gestion de simples motoréducteurs CAME des séries FERNI, EMEGA et FROG alimentés à 24V CC.

L'électronique CAME ZL170N permet et contrôle les fonctions suivantes :
- fermeture automatique après une commande d'ouverture ;
- préclignotement de l'indicateur de mouvement ;
- détection d'obstacle avec portail arrêté en tout point ;
- coup de bélier durant la phase d'ouverture.

Les modalités de commande pouvant être définies sont les suivantes :
- ouverture/fermeture ;
- ouverture/fermeture à action maintenue ;
- uniquement ouverture avec radiocommande ;
- arrêt total.

Les photocellules, après détection d'un obstacle, peuvent provoquer :
- la réouverture en cas de portail en phase de fermeture ;
- l'arrêt partiel en cas de portail en mouvement ;
- l'arrêt total.

Le tableau est doté d'un capteur ampérométrique de sécurité

Des trimmers spécifiques règlent :
- le temps d'intervention de la fermeture automatique ;
- réglage sensibilité ampérométrique durant la marche : min./max. ;
- réglage sensibilité ampérométrique durant le ralentissement : min./max. ;
- réglage butée d'arrêt

Il est également possible de régler la vitesse de marche et de ralentissement

Il est également possible de connecter :
- une lampe de signalisation de portail ouvert ;
- une serrure de verrouillage électrique ;
- un clignotant de mouvement ;
- une lampe d'accueil permettant l'éclairage de la zone de manœuvre pour le cycle d'ouverture/fermeture ;
- une carte LB18 qui alimente le motoréducteur par batteries en cas de coupure de courant. Au rétablissement de l'énergie électrique, elle effectue également leur recharge.
