Description du produit

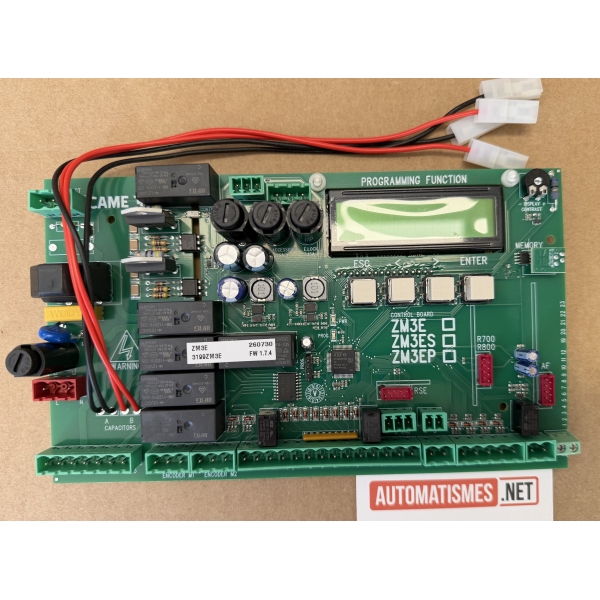

CAME ZM3E – Armoire de commande 230 V pour portail battant 2 vantaux
Centrale électronique CAME ZM3E : gestion complète d’un portail battant motorisé
La CAME ZM3E est une armoire de commande multifonctions pour portail battant à deux vantaux, destinée au pilotage de motoréducteurs alimentés en 230 V AC.
Conçue pour centraliser la gestion de l’automatisme, elle intègre notamment un afficheur de signalisation, un système d’autodiagnostic des dispositifs de sécurité ainsi qu’un décodage radio incorporé.
Grâce à ses nombreux réglages, la centrale CAME ZM3E permet d'adapter précisément le comportement du portail : fermeture automatique, ouverture piétonne ou partielle, décalage des vantaux, ralentissements, gestion des fins de course ou de l'encodeur, serrure électrique, photocellules, bords sensibles et commandes radio.
Elle constitue ainsi une solution particulièrement complète pour la maintenance, le remplacement ou la configuration d'une automatisation de portail battant CAME compatible.
Important : la compatibilité doit être vérifiée avec la motorisation et la configuration de l'installation existante avant remplacement d'une carte ou d'une armoire de commande.
----------------------------------------------------------------
Les points forts de l'électronique CAME ZM3E
- Commande de portail battant à 1 ou 2 moteurs 230 V
- Gestion d'un portail à deux vantaux
- Afficheur intégré facilitant la programmation et le diagnostic
- Décodage radio incorporé
- Gestion de jusqu'à 250 utilisateurs
- Compatible avec différents modes de commande : télécommande, clavier à code, transpondeur ou lecteur de cartes selon les accessoires installés
- Gestion de l'encodeur, des fins de course et des ralentissements
- Auto-apprentissage de la course avec encodeur
- Gestion de l'ouverture piétonne ou partielle
- Fermeture automatique réglable
- Gestion des photocellules et bords sensibles
- Fonction de test des dispositifs de sécurité
- Sortie pour serrure électrique 12 V AC
- Connexion pour Memory Roll
- Connexion CRP
- Possibilité de protéger l'accès au menu par un mot de passe à 4 chiffres
La notice prévoit notamment des connecteurs pour cartes de décodage R700/R800, carte radiofréquence enfichable AF, Memory Roll ainsi que différents borniers destinés aux commandes, dispositifs de sécurité, encodeurs, moteurs et communication CRP.
----------------------------------------------------------------
Caractéristiques techniques de la CAME ZM3E
|
Caractéristique |
CAME ZM3E |
|
Référence |
002ZM3E |
|
Type |
Armoire de commande multifonctions |
|
Application |
Portail battant à deux vantaux |
|
Alimentation |
230 V AC – 50/60 Hz |
|
Alimentation moteurs |
230 V AC |
|
Puissance |
750 W |
|
Indice de protection |
IP54 |
|
Classe d'isolation |
Classe II |
|
Température de fonctionnement |
-20 °C à +55 °C |
|
Température de stockage |
-25 °C à +70 °C |
|
Couleur du coffret |
RAL 7040 |
|
Durée de vie moyenne indicative |
100 000 heures |
|
Fusible de ligne |
5 A F |
|
Fusible carte |
1 A F |
|
Fusible accessoires |
1,6 A F |
Ces valeurs correspondent spécifiquement au modèle ZM3E dans le tableau technique CAME ; elles ne doivent pas être confondues avec celles des variantes ZM3EC et ZM3EP.
----------------------------------------------------------------
Quels moteurs peut-on configurer sur une CAME ZM3E ?
Le menu de programmation de la ZM3E prévoit la sélection de plusieurs familles de motoréducteurs CAME :
FROG – AXO – FAST – FERNI – FROG-PLUS
Le type FROG est proposé comme réglage par défaut.
La centrale permet également de sélectionner le nombre de moteurs :
- M1 + M2 pour une installation à deux motoréducteurs ;
- M2 pour une installation fonctionnant avec un seul moteur.
Cette souplesse de programmation facilite l'adaptation de la ZM3E à différentes configurations de portails battants.
----------------------------------------------------------------
Une centrale pensée pour une programmation précise du portail
L'un des principaux avantages de la CAME ZM3E réside dans l'étendue de ses possibilités de réglage.
L'afficheur et les touches ESC, <, > et ENTER permettent de naviguer dans les menus, modifier les valeurs et valider les paramètres. Lors de la première mise en service, CAME prévoit notamment la configuration du type de moteur, du nombre de moteurs, de l'arrêt total et de l'auto-apprentissage de la course lorsque la configuration le permet.
Fermeture automatique
La fermeture automatique peut être activée depuis le menu.
Son délai est réglable de :
0 à 300 secondes, avec une valeur par défaut de 10 secondes.
Un temps distinct peut également être configuré pour la fermeture automatique après une ouverture piétonne ou partielle.
Ouverture piétonne ou partielle
L'entrée 2-3P peut être associée à :
- une ouverture piétonne ;
- une ouverture partielle.
Cette fonction permet par exemple d'utiliser un seul vantail lorsqu'une ouverture complète du portail n'est pas nécessaire.
Décalage des deux vantaux
Sur un portail battant à deux vantaux, le décalage entre les moteurs peut être ajusté séparément :
- retard de M1 à l'ouverture ;
- retard de M2 à la fermeture.
Cela permet d'adapter l'ordre et le décalage des mouvements aux contraintes mécaniques du portail.
Gestion de l'encodeur, des ralentissements et des obstacles
Lorsque l'installation utilise une configuration avec encodeur, la ZM3E donne accès à des réglages avancés concernant le mouvement des vantaux.
Elle permet notamment de gérer :
- la sensibilité de détection des obstacles ;
- la sensibilité pendant la course ;
- la sensibilité durant le ralentissement ;
- les points de ralentissement de M1 et M2 ;
- les points de rapprochement en ouverture et fermeture ;
- l'auto-apprentissage de la course.
Les points de ralentissement avec encodeur peuvent notamment être configurés individuellement pour chaque moteur en ouverture et en fermeture. L'auto-apprentissage permet ensuite à la centrale de mémoriser la course de l'automatisme.
----------------------------------------------------------------
Sécurité : photocellules et bords sensibles
La CAME ZM3E dispose des entrées de sécurité CX, CY et CZ, permettant d'associer différentes réactions aux dispositifs installés.
Selon la programmation retenue, ces entrées peuvent notamment assurer :
- la réouverture pendant la fermeture ;
- la refermeture pendant l'ouverture ;
- l'arrêt partiel ;
- l'attente obstacle ;
- la réouverture ou la refermeture commandée par un bord sensible.
La centrale propose également une fonction Test sécurité, destinée à contrôler le fonctionnement des photocellules connectées après les commandes d'ouverture et de fermeture.
Les entrées de sécurité inutilisées doivent être correctement désactivées lors de la programmation.
----------------------------------------------------------------
De nombreuses possibilités de commande
La ZM3E peut recevoir différents dispositifs de commande selon l'équipement installé :
- bouton d'arrêt ;
- commande d'ouverture ;
- commande de fermeture ;
- commande ouverture/fermeture ;
- ouverture piétonne ou partielle ;
- lecteur de cartes ;
- sélecteur transpondeur ;
- clavier à code ;
- commande radio.
La notice distingue notamment les commandes par contacts NO et l'arrêt par contact NF.
La fonction Action maintenue peut également être activée. Dans ce mode, le mouvement s'interrompt dès que l'utilisateur relâche la commande d'ouverture ou de fermeture.
Gestion radio et jusqu'à 250 utilisateurs
La CAME ZM3E permet d'enregistrer jusqu'à 250 utilisateurs et d'attribuer une fonction spécifique à chacun.
Les fonctions pouvant être associées comprennent notamment :
- commande 2-7, pas-à-pas ou séquentielle ;
- ouverture ;
- sortie B1-B2 ;
- commande 2-3P, pour l'ouverture piétonne ou partielle.
La gestion nécessite les cartes correspondant aux dispositifs utilisés, notamment AF, R700 ou R800.
Le menu permet ensuite de modifier le nom ou le code d'un utilisateur, modifier sa fonction ou supprimer individuellement ou totalement les utilisateurs mémorisés.
----------------------------------------------------------------
Décodage radio configurable
La centrale permet de sélectionner différents types de décodage radio :
- Tous les décodages
- Rolling Code
- TW Key Block
Attention : le passage à certains types de codage peut supprimer de la mémoire les émetteurs utilisant un codage radio différent.
Une fonction d'auto-apprentissage des émetteurs permet également, lorsqu'elle est activée, de mémoriser un nouvel émetteur en copiant un émetteur déjà enregistré.
----------------------------------------------------------------
Memory Roll : sauvegarde de la configuration
La présence d'un connecteur Memory Roll apporte un avantage appréciable lors des interventions de maintenance.
La centrale permet de sauvegarder :
les utilisateurs + les configurations de l'installation
dans la mémoire, puis de les recharger ultérieurement.
CAME précise toutefois que les cartes doivent disposer de la même version pour permettre le chargement complet ; dans le cas contraire, seuls les utilisateurs pourront être chargés.
Cette fonction peut notamment simplifier le remplacement d'une électronique lorsqu'une configuration doit être transférée.
----------------------------------------------------------------
Communication CRP
La CAME ZM3E possède également une connexion CRP.
Une adresse de périphérique comprise entre 1 et 32 peut être définie, notamment lorsque plusieurs automatismes sont présents sur une même installation.
Le débit de communication CRP est également configurable.
----------------------------------------------------------------
Sorties et accessoires gérés par la ZM3E
L'armoire peut prendre en charge différents équipements périphériques de l'automatisme, notamment :
Serrure électrique
Sortie 12 V AC – 15 W maximum.
Clignotant
Il signale les phases d'ouverture et de fermeture.
Lampe supplémentaire
Elle peut servir à éclairer la zone de manœuvre, avec différents modes de fonctionnement.
Témoin d'état
Permet de signaler l'état de l'automatisme.
Accessoires 24 V
La centrale dispose d'une alimentation dédiée aux accessoires.
----------------------------------------------------------------
Pourquoi choisir une centrale CAME ZM3E ?
La ZM3E est particulièrement intéressante pour une installation de portail battant nécessitant une électronique offrant de nombreuses possibilités de réglage.
Elle permet de réunir dans une même armoire la commande des moteurs 230 V, la gestion des sécurités, des ralentissements, des commandes radio, des utilisateurs et des accessoires.
Son afficheur facilite également les opérations de configuration et de diagnostic par rapport à une électronique reposant uniquement sur des potentiomètres ou des micro-interrupteurs.
Pour un remplacement, il reste indispensable de vérifier la référence de l'ancienne centrale ainsi que le modèle des motoréducteurs, leur alimentation et les accessoires présents sur l'installation avant de commander.
----------------------------------------------------------------
FAQ – CAME ZM3E
À quoi sert la CAME ZM3E ?
La CAME ZM3E est une armoire de commande multifonctions destinée aux portails battants à deux vantaux. Elle pilote les motoréducteurs et permet de gérer les commandes, dispositifs de sécurité, accessoires et fonctions de programmation de l'automatisme. CAME indique également un afficheur de signalisation, un autodiagnostic des dispositifs de sécurité et un décodage radio incorporé.
Quelle est l'alimentation de la CAME ZM3E ?
La centrale ZM3E s'alimente en 230 V AC – 50/60 Hz et commande des motoréducteurs 230 V AC. Sa puissance indiquée par CAME est de 750 W.
La CAME ZM3E peut-elle commander deux moteurs ?
- La programmation permet de sélectionner une configuration M1 + M2 pour un portail à deux moteurs ou M2 pour une installation à un seul moteur.
Quels moteurs sont proposés dans le menu de la ZM3E ?
Le menu « Type moteur » prévoit les familles FROG, AXO, FAST, FERNI et FROG-PLUS. Il convient néanmoins de vérifier la compatibilité exacte du modèle de motoréducteur et de l'installation avant remplacement.
La CAME ZM3E possède-t-elle une fermeture automatique ?
- La fermeture automatique peut être activée et son délai réglé de 0 à 300 secondes. Un délai spécifique est également disponible pour l'ouverture piétonne ou partielle.
La ZM3E gère-t-elle l'ouverture piétonne ?
- La commande 2-3P peut être configurée pour une ouverture piétonne ou partielle.
La CAME ZM3E est-elle compatible avec un encodeur ?
- Une configuration encodeur est prévue. Elle donne notamment accès à la détection d'obstacles, aux ralentissements, aux points de rapprochement et à l'auto-apprentissage de la course.
Peut-on connecter des photocellules sur une ZM3E ?
- Les entrées de sécurité CX, CY et CZ permettent de raccorder et configurer différents dispositifs de sécurité, notamment des photocellules et des bords sensibles.
Combien de télécommandes ou d'utilisateurs peut-on mémoriser ?
La ZM3E permet d'enregistrer jusqu'à 250 utilisateurs. Chaque utilisateur peut recevoir une fonction spécifique, sous réserve de la présence des cartes nécessaires à la gestion du dispositif de commande.
La CAME ZM3E possède-t-elle un récepteur radio intégré ?
La documentation parle de décodage radio incorporé, mais la carte possède également un connecteur pour carte radiofréquence enfichable AF. Il faut donc distinguer la gestion/décodage radio assurée par l'électronique de la carte radio enfichable nécessaire selon la configuration utilisée.
Peut-on sauvegarder la programmation de la ZM3E ?
- Un connecteur pour Memory Roll est prévu. Le menu permet de sauvegarder puis de charger les utilisateurs et les configurations de l'installation.
La CAME ZM3E possède-t-elle une protection contre les obstacles ?
Oui, selon la configuration de l'installation. La centrale prévoit la gestion de dispositifs de sécurité ainsi qu'une détection d'obstacle associée notamment à l'utilisation de l'encodeur.
Peut-on protéger les réglages de la centrale ?
- La ZM3E permet de définir un mot de passe à 4 chiffres pour accéder au menu principal.
----------------------------------------------------------------
Informations importantes avant installation
La CAME ZM3E est une électronique destinée à une installation d'automatisme en 230 V. Son raccordement, sa mise en service et ses réglages nécessitent des compétences techniques adaptées.
CAME précise que les opérations décrites dans son manuel doivent être réalisées par du personnel qualifié, dans le respect des normes en vigueur, et que l'automatisme doit être mis hors tension durant les phases d'installation.
Avant tout remplacement, contrôlez impérativement :
- la référence de l'ancienne centrale ;
- la tension des motoréducteurs ;
- le modèle des moteurs ;
- la présence ou non d'encodeurs ou de fins de course ;
- les photocellules et dispositifs de sécurité raccordés ;
- la carte radio et le type de télécommandes utilisés ;
- les accessoires connectés à l'installation.
Une même apparence ou un bornier similaire ne garantit pas à lui seul la compatibilité d'une électronique de remplacement.
