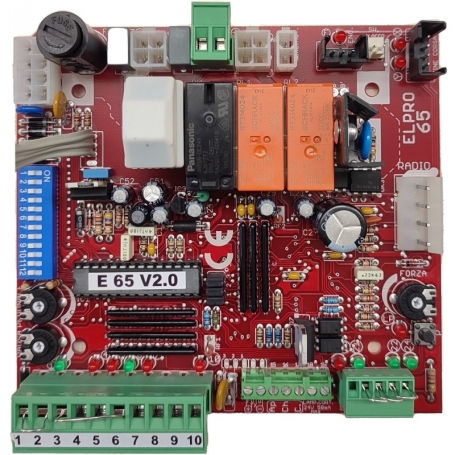

Carte électronique FADINI ELPRO 65

Carte électronique FADINI ELPRO 65 pour motorisation de portail coulissant JUNIOR 633 & JUNIOR 650

ELPRO 65 FADINI : le cerveau intelligent de votre automatisme JUNIOR

Optimisez les performances et la sécurité de votre portail coulissant grâce à la carte électronique FADINI ELPRO 65, spécialement conçue pour piloter les motorisations JUNIOR 633 et JUNIOR 650. Cette centrale de commande à microprocesseur intègre les dernières technologies de gestion, de sécurité et d'auto-apprentissage pour garantir un fonctionnement fiable, fluide et conforme aux normes européennes.

Pourquoi choisir l'ELPRO 65 ?

✅ Compatible avec les moteurs FADINI JUNIOR 633 et JUNIOR 650
✅ Programmation automatique des courses et ralentissements
✅ Gestion intelligente des sécurités (photocellules, bords sensibles)
✅ Détection d'obstacle avec inversion automatique du mouvement
✅ Fonctionnement automatique ou semi-automatique
✅ Contrôle DSA (autotest des dispositifs de sécurité)
✅ Gestion portail simple ou double coulissant (Master / Slave)
✅ Récepteur radio enfichable intégré
✅ Diagnostic complet par LEDs de contrôle
✅ Conforme aux normes européennes de sécurité EN 13241, EN 12445 et EN 12453

Une électronique intelligente pour plus de confort

La centrale ELPRO 65 mémorise automatiquement les phases de mouvement du portail lors de la mise en service. Grâce à son système d'auto-apprentissage, l'installation est simplifiée et les réglages optimisés pour un fonctionnement précis et durable.

Elle permet notamment :

• Ouverture totale ou piétonne
• Fermeture automatique temporisée
• Gestion du pré-clignotement
• Fonction pas-à-pas
• Réouverture automatique après détection d'obstacle
• Gestion des ralentissements en fin de course
• Pilotage par horloge externe
• Commande radio avancée

Sécurité maximale pour votre portail

L'ELPRO 65 a été développée pour répondre aux exigences de sécurité des automatismes modernes.

Fonctions de protection intégrées

• Contrôle permanent des photocellules
• Compatibilité avec bords sensibles résistifs 8,2 kΩ ou contacts NF
• Détection d'obstacle avec inversion de trajectoire
• Contrôle DSA (Dispositif de Sécurité Autotest) avant chaque cycle
• Surveillance électronique des entrées de sécurité
• Diagnostic instantané par LEDs de signalisation

En cas de défaut de sécurité, le système bloque automatiquement le démarrage du portail afin de protéger les utilisateurs et les véhicules.

Gestion de portails coulissants doubles

L'ELPRO 65 permet également la gestion de deux motorisations JUNIOR en configuration MASTER / SLAVE, idéale pour les portails coulissants à double vantail.

La carte pilote l'ensemble des mouvements tout en synchronisant parfaitement les deux moteurs via un simple câblage de communication dédié.

Caractéristiques techniques

Caractéristique	Valeur
Référence	ELPRO 65
Compatibilité	FADINI JUNIOR 633 / JUNIOR 650
Alimentation	230 V AC ±10% – 50 Hz
Technologie	Microprocesseur avec auto-apprentissage
Gestion moteur	230 Vac monophasé
Sortie clignotant	230 Vac – 25 W max
Sortie accessoires	24 Vdc – 500 mA max
Sortie lampe de courtoisie	24 Vdc – 50 mA max
Ouverture piétonne	Oui
Fermeture automatique	Oui
Contrôle DSA	Oui
Gestion double portail	Oui (Master / Slave)
Diagnostic LEDs	Oui
Récepteur radio enfichable	Oui
Réglage force moteur	Oui
Réglage temps de pause	1 à 120 secondes
Compatibilité bords sensibles	8,2 kΩ ou NF
Normes	EN 13241, EN 12445, EN 12453

Applications

L'ELPRO 65 est parfaitement adaptée aux :

• Portails coulissants résidentiels
• Portails collectifs
• Accès industriels légers
• Remplacement d'une carte électronique défectueuse
• Modernisation d'une installation FADINI JUNIOR existante
