Description du produit

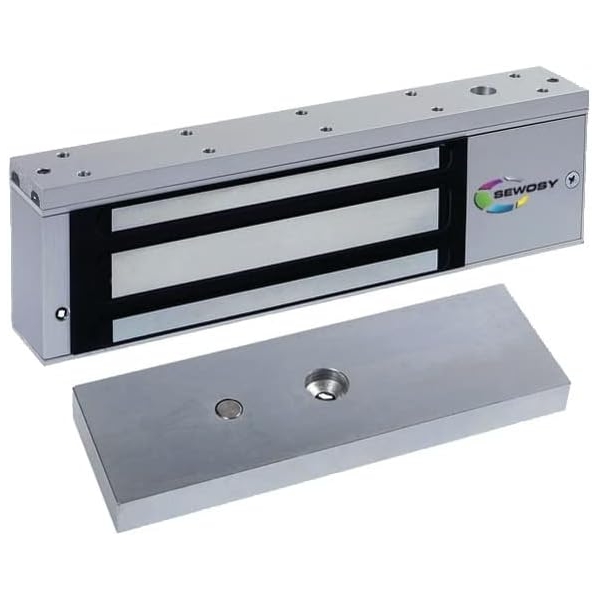

Ventouse électromagnétique SEWOSY EF550CTC/I – 500 daN, 24/48 V DC avec contact
La SEWOSY EF550CTC/I est une ventouse électromagnétique en applique destinée au verrouillage électrique d’une porte. Elle offre une force de retenue maximale théorique de 500 daN, fonctionne en 24 ou 48 V courant continu et intègre un contact à effet Hall permettant de transmettre une information sur l’état du verrouillage.
Issue de la gamme VELMAG®, cette ventouse s’intègre à une installation de contrôle d’accès compatible. Sa pose nécessite un alignement précis entre l’électroaimant et la contreplaque pour obtenir une retenue optimale.
--------------------------------------------------------------------------------
Les points forts de la SEWOSY EF550CTC/I
- Retenue maximale de 500 daN, dans les conditions de pose optimales définies par le fabricant.
- Alimentation au choix en 24 ou 48 V DC, avec configuration des cavaliers avant raccordement.
- Contact de signalisation à effet Hall, pour le report de l’état du verrouillage vers un équipement compatible.
- Montage en applique, avec plusieurs configurations possibles selon la porte et les accessoires utilisés.
- Plage de fonctionnement de −10 à +55 °C.
- Indice de protection IP42, à prendre en compte pour choisir l’emplacement de pose.
--------------------------------------------------------------------------------
Un verrouillage électromagnétique pour votre contrôle d’accès
La ventouse maintient la porte fermée par attraction magnétique entre son corps et la contreplaque. Lorsque son alimentation est interrompue, la retenue électromagnétique est libérée.
Ce fonctionnement permet d’intégrer la SEWOSY EF550CTC/I à une commande d’accès adaptée, par exemple un système à badge, un clavier à code ou un interphone, à condition de vérifier la compatibilité de la commande, de l’alimentation et du câblage.
La ventouse assure le verrouillage ; les équipements qui autorisent l’accès et commandent son déverrouillage doivent être prévus dans l’installation.
--------------------------------------------------------------------------------
Un contact Hall pour surveiller le verrouillage
Le contact à effet Hall apporte une information de signalisation exploitable par un système compatible. Son pouvoir de coupure annoncé est de 24 V DC / 2 A.
Cette caractéristique concerne le contact de signalisation : elle ne doit pas être confondue avec la tension d’alimentation de la ventouse, qui peut être de 24 ou 48 V DC.
--------------------------------------------------------------------------------
Caractéristiques techniques
|
Caractéristique |
SEWOSY EF550CTC/I |
|
Marque |
SEWOSY |
|
Gamme |
VELMAG® |
|
Type |
Ventouse électromagnétique simple |
|
Montage |
En applique |
|
Force de retenue |
500 daN maximum théorique, en conditions de pose optimales |
|
Alimentation |
24 ou 48 V DC |
|
Tolérance d’alimentation indiquée dans la notice |
−15 % / +20 % |
|
Sélection de tension |
Par positionnement des cavaliers |
|
Consommation en 48 V DC |
145 mA |
|
Consommation en 24 V DC |
240 mA |
|
Signalisation |
Contact à effet Hall |
|
Pouvoir de coupure du contact |
24 V DC / 2 A |
|
Indice de protection |
IP42 |
|
Température de fonctionnement |
−10 à +55 °C |
|
Poids indiqué dans la notice |
5 kg |
--------------------------------------------------------------------------------
Comment vérifier la compatibilité avec votre porte ?
Avant de choisir cette ventouse, vérifiez les points suivants :
- La tension disponible : l’installation doit fournir du 24 ou du 48 V courant continu. Le raccordement direct au 230 V est exclu.
- L’espace de fixation : la porte et son cadre doivent permettre de positionner correctement la ventouse et sa contreplaque.
- Le sens d’ouverture : la configuration détermine le montage et les accessoires nécessaires.
- Les conditions d’exposition : l’indice IP42 ne correspond pas à une ventouse étanche destinée à une exposition directe aux intempéries.
- La commande de déverrouillage : elle doit être adaptée au fonctionnement par coupure d’alimentation.
- Le report d’information : si le contact Hall est utilisé, l’équipement raccordé doit respecter ses caractéristiques électriques.
--------------------------------------------------------------------------------
Accessoires de montage mentionnés par SEWOSY
La notice présente plusieurs configurations utilisant notamment les références EF550L, EF550C, EF300/550Z, EF550SCP et EF300_550UZAP.
Ces accessoires répondent à des besoins de pose différents. Leur choix dépend du profil de la porte, du cadre et du sens d’ouverture. Vérifiez la configuration complète avant de commander : les accessoires illustrés dans les exemples de montage ne doivent pas être considérés comme systématiquement inclus.
--------------------------------------------------------------------------------
Conseils de pose pour conserver une bonne force de retenue
La qualité du montage joue un rôle essentiel dans l’efficacité d’une ventouse électromagnétique. Une force annoncée de 500 daN suppose que les conditions de pose soient respectées.
La notice SEWOSY insiste notamment sur les précautions suivantes :
- Respecter la polarité et la tension d’alimentation.
- Vérifier la position des cavaliers avant la mise sous tension.
- Assurer un alignement parfait entre la ventouse et la contreplaque.
- Conserver la mobilité nécessaire de la contreplaque.
- Placer la rondelle en caoutchouc entre les rondelles métalliques, conformément à la notice.
- Éviter un serrage excessif qui empêcherait la contreplaque de se positionner correctement.
Le montage, l’entretien et les réparations doivent être confiés à un personnel spécialisé et autorisé, conformément aux instructions du fabricant.
--------------------------------------------------------------------------------
Installation sur une issue de secours
La notice comporte une section spécifique à la France intitulée « Conformité NF S 61937 – 48 V DC », avec un schéma de raccordement pour une issue à un vantail et une coupure d’alimentation par déclencheur manuel.
Cet usage doit être étudié dans le cadre de l’installation complète. La présence de cette section dans la notice ne signifie pas que tout montage, notamment sous 24 V DC, bénéficie automatiquement des mêmes conditions de conformité.
--------------------------------------------------------------------------------
FAQ – Ventouse SEWOSY EF550CTC/I
Quelle est la force de retenue de la SEWOSY EF550CTC/I ?
La SEWOSY EF550CTC/I offre une force de retenue maximale théorique de 500 daN. Cette valeur dépend du respect des conditions de pose, notamment de l’alignement et du bon contact entre la ventouse et sa contreplaque.
Peut-elle fonctionner en 12 V ?
Non. Les documents SEWOSY fournis indiquent une alimentation en 24 ou 48 V courant continu. Le 12 V ne fait pas partie des tensions prévues pour cette référence.
Le passage de 24 à 48 V est-il automatique ?
La notice demande de vérifier la position des cavaliers de sélection avant le branchement. Il faut donc configurer la ventouse conformément à la tension utilisée, en suivant le schéma du fabricant.
À quoi sert le contact à effet Hall ?
Il permet de transmettre une information sur l’état du verrouillage à un équipement compatible. Le pouvoir de coupure indiqué pour ce contact est de 24 V DC / 2 A.
Que se passe-t-il en cas de coupure de courant ?
La retenue électromagnétique est libérée lorsque l’alimentation de la ventouse est coupée. Si une alimentation de secours maintient la ventouse sous tension, celle-ci peut toutefois rester verrouillée : le comportement dépend donc du câblage et de l’alimentation de l’installation.
Cette ventouse convient-elle à une pose extérieure ?
Son indice de protection est IP42. Elle ne doit pas être choisie comme une ventouse étanche pour une pose directement exposée à la pluie. Il faut vérifier les conditions réelles d’exposition avant de retenir ce modèle.
Peut-on l’installer sur une issue de secours ?
La notice présente une configuration spécifique en 48 V DC pour cet usage en France. L’adéquation du produit, de la commande de déverrouillage et de l’installation complète doit être validée par le professionnel chargé du projet.
Quelle différence entre EF550CTC/I et EF550-2CTC/I ?
La EF550CTC/I est la version simple, donnée pour 500 daN. La EF550-2CTC/I est la version double, indiquée à 2 × 500 daN dans la notice commune. Ce sont deux références distinctes à sélectionner selon la configuration de la porte.
Pourquoi la contreplaque ne doit-elle pas être serrée trop fortement ?
La contreplaque doit conserver une légère mobilité pour venir correctement au contact de la ventouse. Un serrage excessif peut gêner cet ajustement et réduire la qualité de la retenue.
