Notice SEWOSY EF550CTC/I

Produit concerné

EF550CTC/I - EF550-2CTC/I

Ventouse électromagnétique en applique — Surface electromagnetic lock — Opbouw vergrendelmagneet

EF550CTCI_NTALL (range) — vF_210817

CNPP - PV N° SD 21 00 32 — NF S 61 937

Caractéristiques techniques

Caractéristiques des ventouses EF550CTC/I et EF550-2CTC/I
Référence Poids (kg) Tension (V DC) Courant (mA DC) Puissance (W) Force de retenue (daN) Contact Température (°C) IP
EF550CTC/I 5 kg 24V DC ou 48V DC (-15/+20 %) 290 mA ou 145 mA 7,44 W 500 daN (*) HALL 24V DC / 2 A (FRANCE : T.B.T.S.) - 10° C à + 55° C 42
EF550-2CTC/I 10 kg 24V DC ou 48V DC (-15/+20 %) 2 x 290 mA ou 2 x 145 mA 2 x 7,44 W 2 x 500 daN (*) HALL 24V DC / 2 A (FRANCE : T.B.T.S.) - 10° C à + 55° C 42

(*) Forces de retenue maximales pour des mises en œuvre respectant les conditions de pose optimales.
Maximal theoretical holding forces for implementations fulfilling optimal installation conditions.
Voor een optimale theoretische houdkracht, instellingsvoorwaarden 100% respecteren.

Nomenclature — Bill of material — Inhoud

Contenu des emballages (repères a à i)
Repère EF550CTC/I EF550-2CTC/I
a — Ventouse1 x—
b — Ventouse double—1 x
c — Contreplaque1 x2 x
d1 x2 x
e1 x2 x
f10 x20 x
g2 x4 x
h1 x2 x
i — Clé1 x1 x

Instructions générales avant le montage — General installation instructions — Montage inlichtingen voor installatie

FR

  • Utiliser ce matériel uniquement pour une application adaptée.
  • Le fabricant n'est pas responsable des dommages éventuels causés par une utilisation contraire aux dispositions de sécurité.
  • Le montage, la maintenance et les réparations doivent être réalisés par un personnel spécialisé et autorisé.

EN

  • Use this equipment only for an adapted application.
  • The manufacturer cannot be held responsible for possible damage caused when usual security requirements are not fulfilled.
  • Mounting, maintenance and repair must be carried on by a skilled and authorized staff.

NL

  • Alleen dit materiaal gebruiken voor een aangepaste toepassing.
  • De fabrikant is niet verantwoordelijk voor eventuele schade die door een tegenstrijdig gebruik aan de veiligheidsbeschikkingen worden veroorzaakt.
  • De installatie, het onderhoud evenals de reparaties moeten door een gespecialiseerd en bevoegd personeel verwezenlijkt worden.

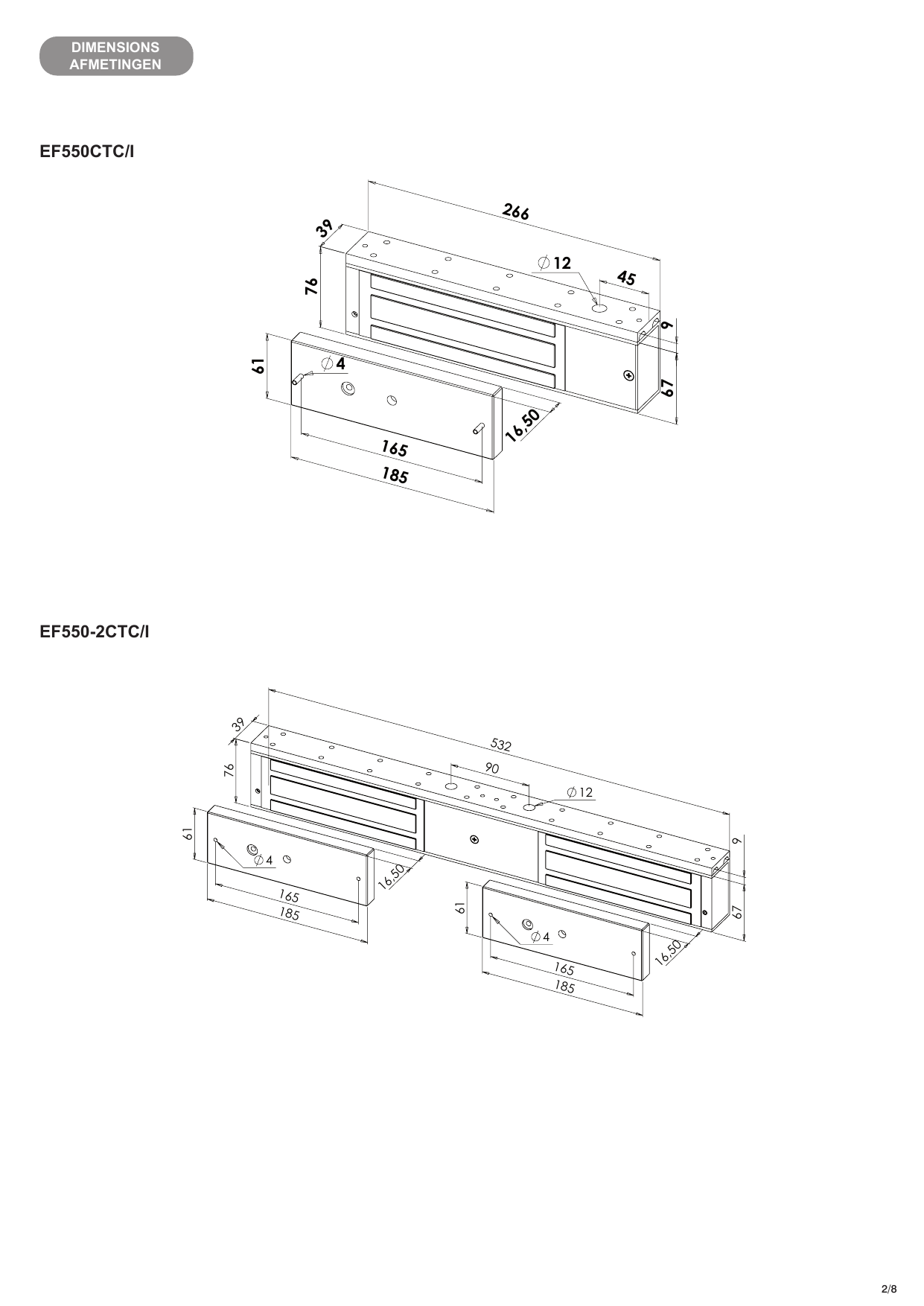

Dimensions — Afmetingen

Dessins cotés de la ventouse EF550CTC/I et de la ventouse double EF550-2CTC/I (cotes en mm).
Dessins cotés de la ventouse EF550CTC/I et de la ventouse double EF550-2CTC/I (cotes en mm).

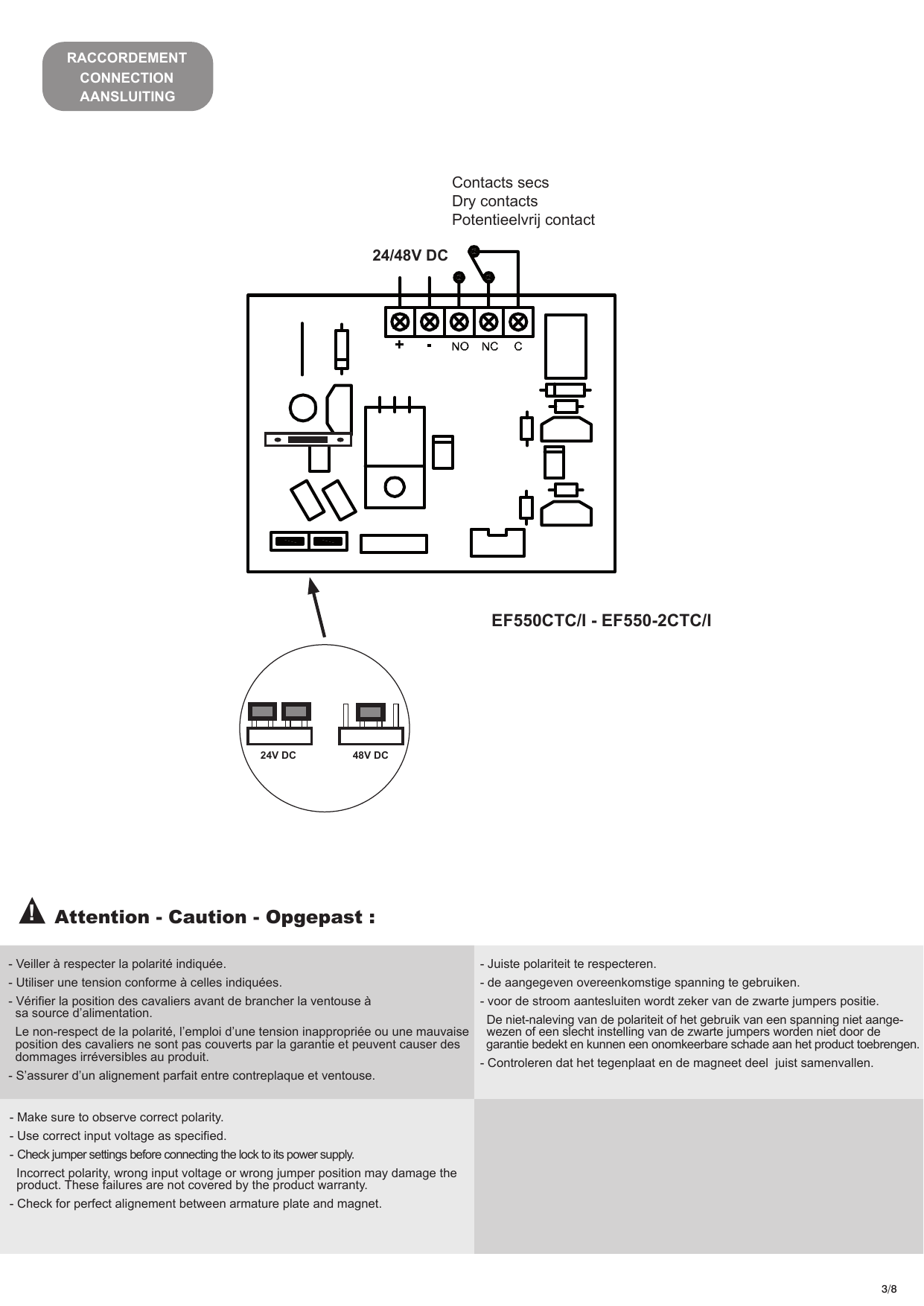

Raccordement — Connection — Aansluiting

Schéma de raccordement de la carte électronique EF550CTC/I - EF550-2CTC/I : bornes « + - NO NC C », contacts secs / dry contacts / potentieelvrij contact, alimentation 24/48V DC, et position des cavaliers « 24V DC » et « 48V DC ».
Schéma de raccordement de la carte électronique EF550CTC/I - EF550-2CTC/I : bornes « + - NO NC C », contacts secs / dry contacts / potentieelvrij contact, alimentation 24/48V DC, et position des cavaliers « 24V DC » et « 48V DC ».

Attention - Caution - Opgepast

FR

  • Veiller à respecter la polarité indiquée.
  • Utiliser une tension conforme à celles indiquées.
  • Vérifier la position des cavaliers avant de brancher la ventouse à sa source d'alimentation. Le non-respect de la polarité, l'emploi d'une tension inappropriée ou une mauvaise position des cavaliers ne sont pas couverts par la garantie et peuvent causer des dommages irréversibles au produit.
  • S'assurer d'un alignement parfait entre contreplaque et ventouse.

EN

  • Make sure to observe correct polarity.
  • Use correct input voltage as specified.
  • Check jumper settings before connecting the lock to its power supply. Incorrect polarity, wrong input voltage or wrong jumper position may damage the product. These failures are not covered by the product warranty.
  • Check for perfect alignement between armature plate and magnet.

NL

  • Juiste polariteit te respecteren.
  • De aangegeven overeenkomstige spanning te gebruiken.
  • Voor de stroom aantesluiten wordt zeker van de zwarte jumpers positie. De niet-naleving van de polariteit of het gebruik van een spanning niet aangewezen of een slecht instelling van de zwarte jumpers worden niet door de garantie bedekt en kunnen een onomkeerbare schade aan het product toebrengen.
  • Controleren dat het tegenplaat en de magneet deel juist samenvallen.

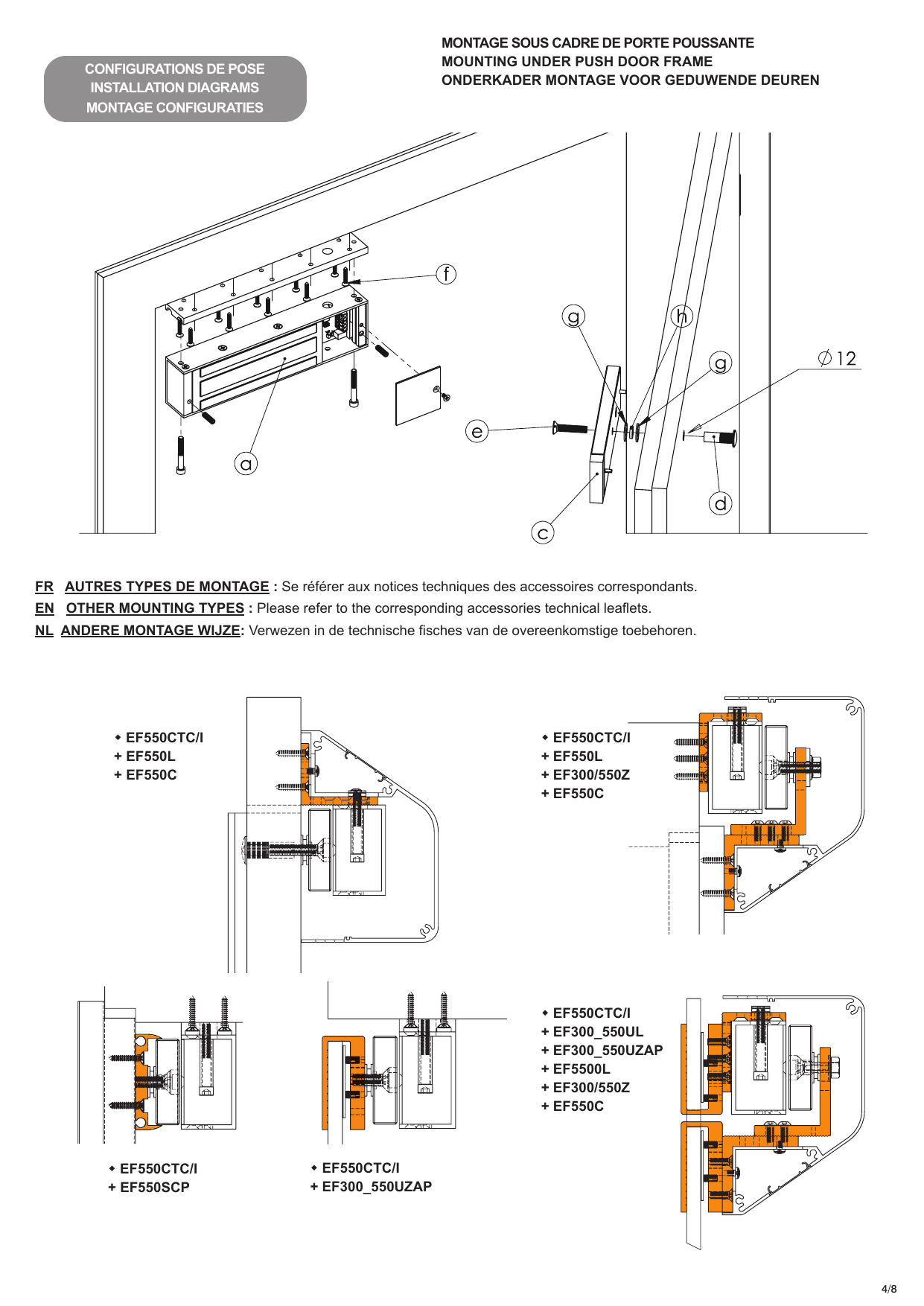

Configurations de pose — Installation diagrams — Montage configuraties

Montage sous cadre de porte poussante — Mounting under push door frame — Onderkader montage voor geduwende deuren

FR AUTRES TYPES DE MONTAGE : Se référer aux notices techniques des accessoires correspondants.

EN OTHER MOUNTING TYPES : Please refer to the corresponding accessories technical leaflets.

NL ANDERE MONTAGE WIJZE : Verwezen in de technische fisches van de overeenkomstige toebehoren.

Vue éclatée de montage sous cadre de porte poussante et configurations de pose avec accessoires : EF550CTC/I + EF550L + EF550C ; EF550CTC/I + EF300_550UZAP ; EF550CTC/I + EF300_550UL + EF300_550UZAP + EF5500L + EF300/550Z + EF550C ; EF550CTC/I + EF550L + EF300/550Z + EF550C ; EF550CTC/I + EF550SCP.
Vue éclatée de montage sous cadre de porte poussante et configurations de pose avec accessoires : EF550CTC/I + EF550L + EF550C ; EF550CTC/I + EF300_550UZAP ; EF550CTC/I + EF300_550UL + EF300_550UZAP + EF5500L + EF300/550Z + EF550C ; EF550CTC/I + EF550L + EF300/550Z + EF550C ; EF550CTC/I + EF550SCP.

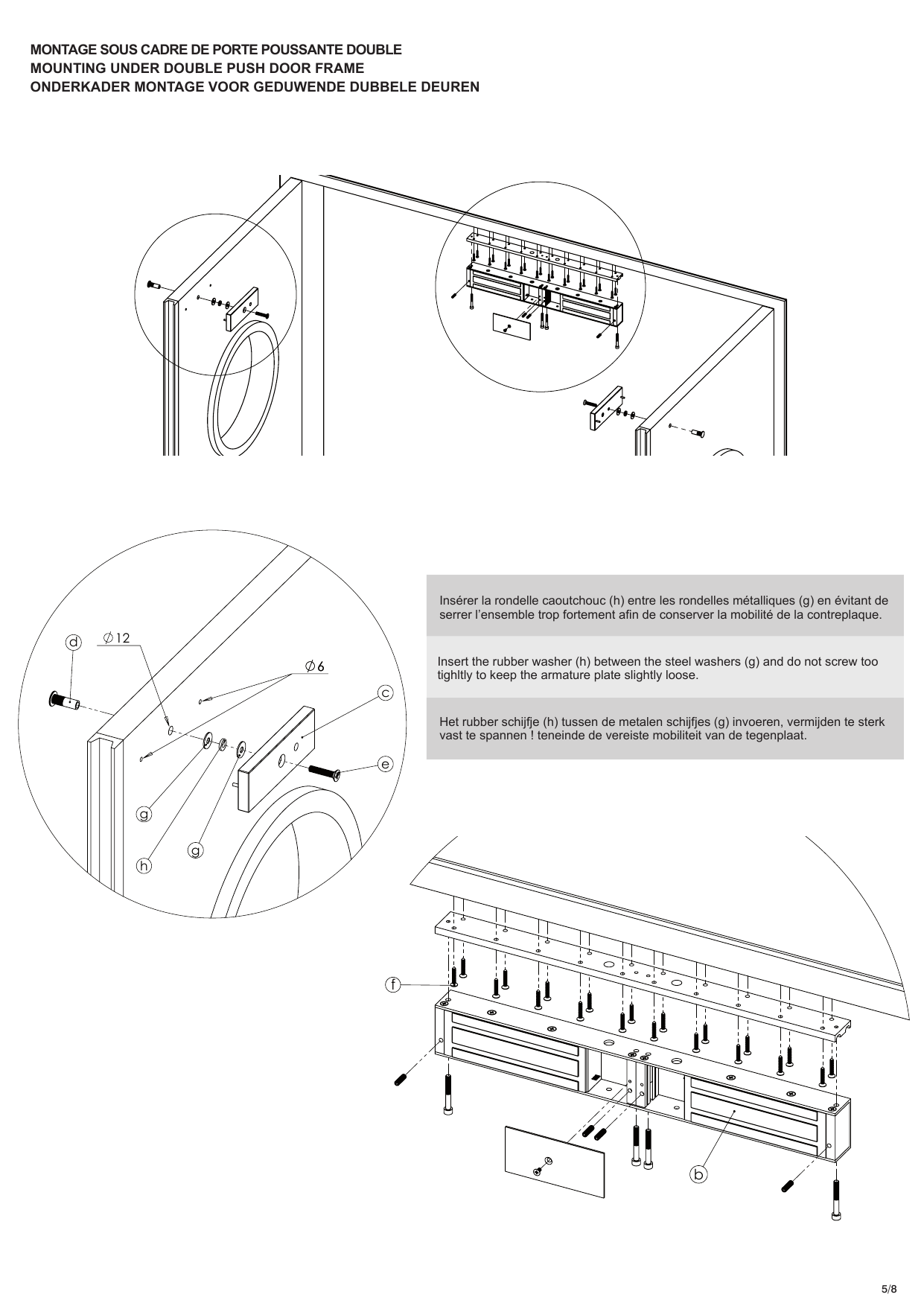

Montage sous cadre de porte poussante double — Mounting under double push door frame — Onderkader montage voor geduwende dubbele deuren

Insérer la rondelle caoutchouc (h) entre les rondelles métalliques (g) en évitant de serrer l'ensemble trop fortement afin de conserver la mobilité de la contreplaque.

Insert the rubber washer (h) between the steel washers (g) and do not screw too tightly to keep the armature plate slightly loose.

Het rubber schijfje (h) tussen de metalen schijfjes (g) invoeren, vermijden te sterk vast te spannen teneinde de vereiste mobiliteit van de tegenplaat.

Vue éclatée de montage sous cadre de porte poussante double et détail de l'assemblage contreplaque avec repères c, d, e, f, g, h.
Vue éclatée de montage sous cadre de porte poussante double et détail de l'assemblage contreplaque avec repères c, d, e, f, g, h.

p. 6-7-8 UNIQUEMENT POUR LA FRANCE : CONFORMITE NF S 61937 - 48V DC

p. 6-7-8 ONLY FOR FRANCE : NF S 61937 CONFORMITY - 48V DC

Blzd. 6-7-8 ALLEEN VOOR FRANKRIJK : NF S 61937 KONFORMITEIT - 48V DC

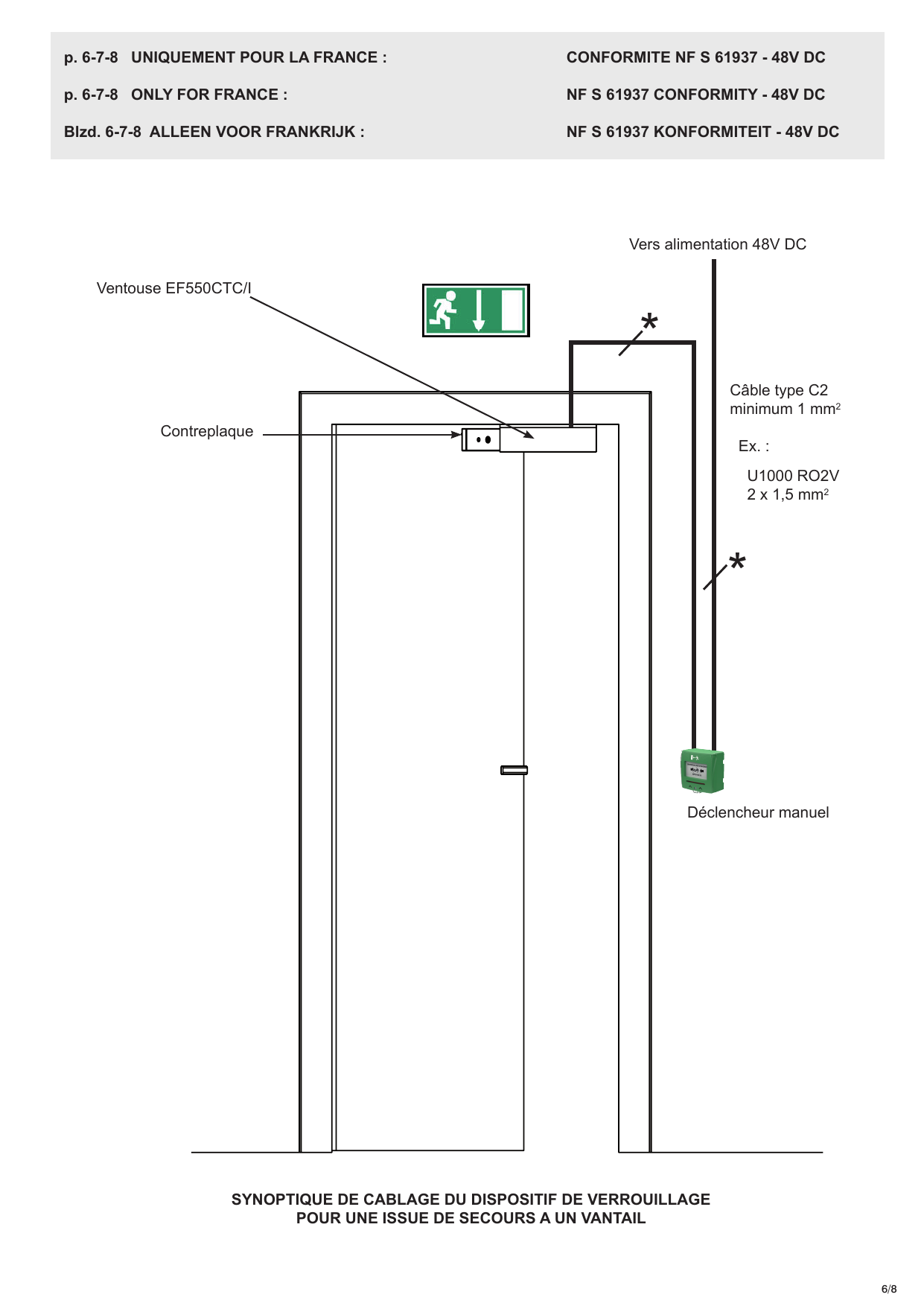

Synoptique de câblage du dispositif de verrouillage pour une issue de secours à un vantail

Schéma de câblage d'une issue de secours à un vantail : Ventouse EF550CTC/I, contreplaque, déclencheur manuel, alimentation 48V DC, câble type C2 minimum 1 mm² (ex. : U1000 RO2V 2 x 1,5 mm²).
Schéma de câblage d'une issue de secours à un vantail : Ventouse EF550CTC/I, contreplaque, déclencheur manuel, alimentation 48V DC, câble type C2 minimum 1 mm² (ex. : U1000 RO2V 2 x 1,5 mm²).
Déclencheur manuel vert
Déclencheur manuel

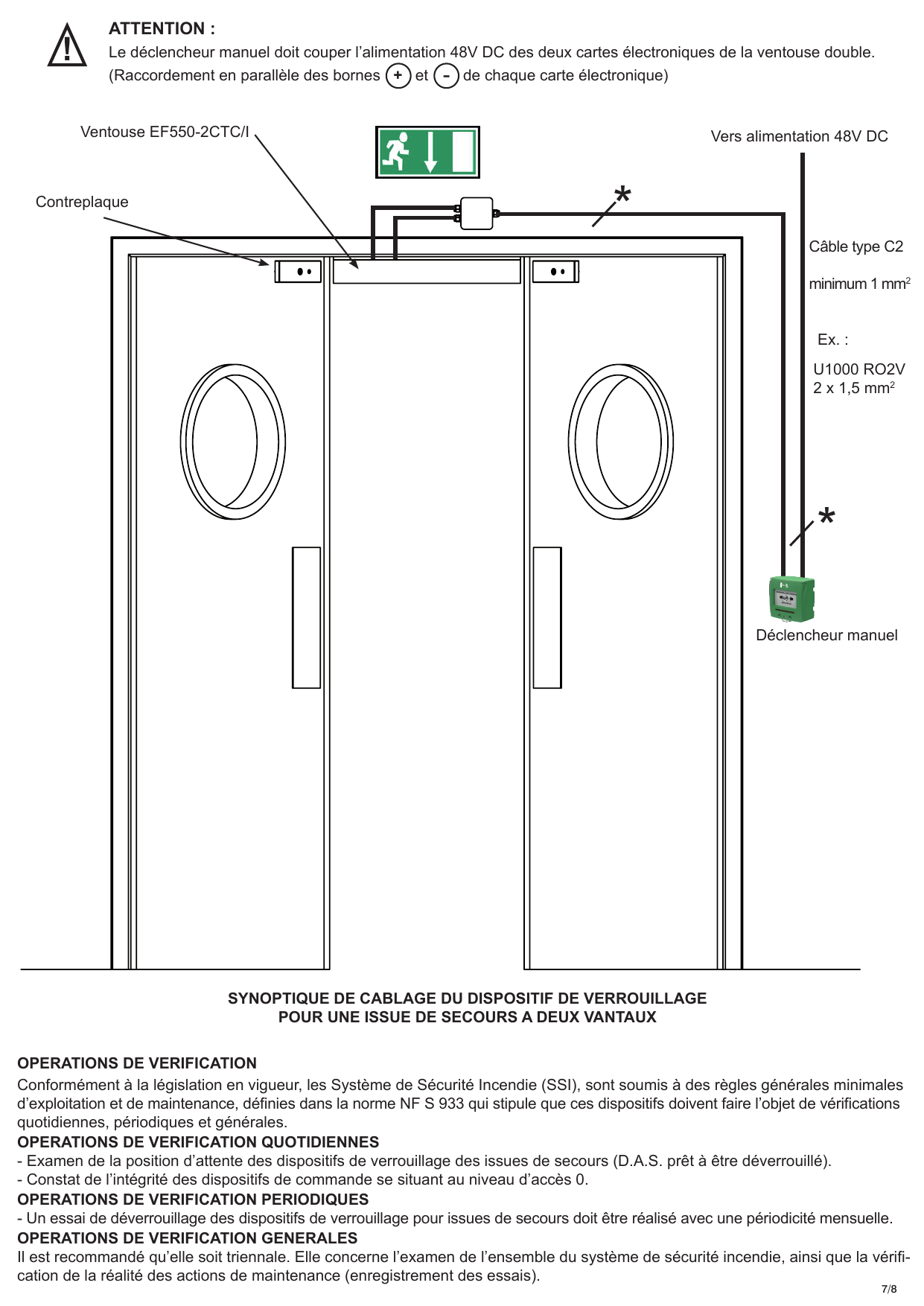

Synoptique de câblage du dispositif de verrouillage pour une issue de secours à deux vantaux

Attention

Le déclencheur manuel doit couper l'alimentation 48V DC des deux cartes électroniques de la ventouse double. (Raccordement en parallèle des bornes + et - de chaque carte électronique).

Schéma de câblage d'une issue de secours à deux vantaux : Ventouse EF550-2CTC/I, contreplaque, déclencheur manuel, alimentation 48V DC, câble type C2 minimum 1 mm² (ex. : U1000 RO2V 2 x 1,5 mm²).
Schéma de câblage d'une issue de secours à deux vantaux : Ventouse EF550-2CTC/I, contreplaque, déclencheur manuel, alimentation 48V DC, câble type C2 minimum 1 mm² (ex. : U1000 RO2V 2 x 1,5 mm²).

Opérations de vérification

Conformément à la législation en vigueur, les Systèmes de Sécurité Incendie (SSI) sont soumis à des règles générales minimales d'exploitation et de maintenance, définies dans la norme NF S 933 qui stipule que ces dispositifs doivent faire l'objet de vérifications quotidiennes, périodiques et générales.

Opérations de vérification quotidiennes

  • Examen de la position d'attente des dispositifs de verrouillage des issues de secours (D.A.S. prêt à être déverrouillé).
  • Constat de l'intégrité des dispositifs de commande se situant au niveau d'accès 0.

Opérations de vérification périodiques

  • Un essai de déverrouillage des dispositifs de verrouillage pour issues de secours doit être réalisé avec une périodicité mensuelle.

Opérations de vérification générales

Il est recommandé qu'elle soit triennale. Elle concerne l'examen de l'ensemble du système de sécurité incendie, ainsi que la vérification de la réalité des actions de maintenance (enregistrement des essais).

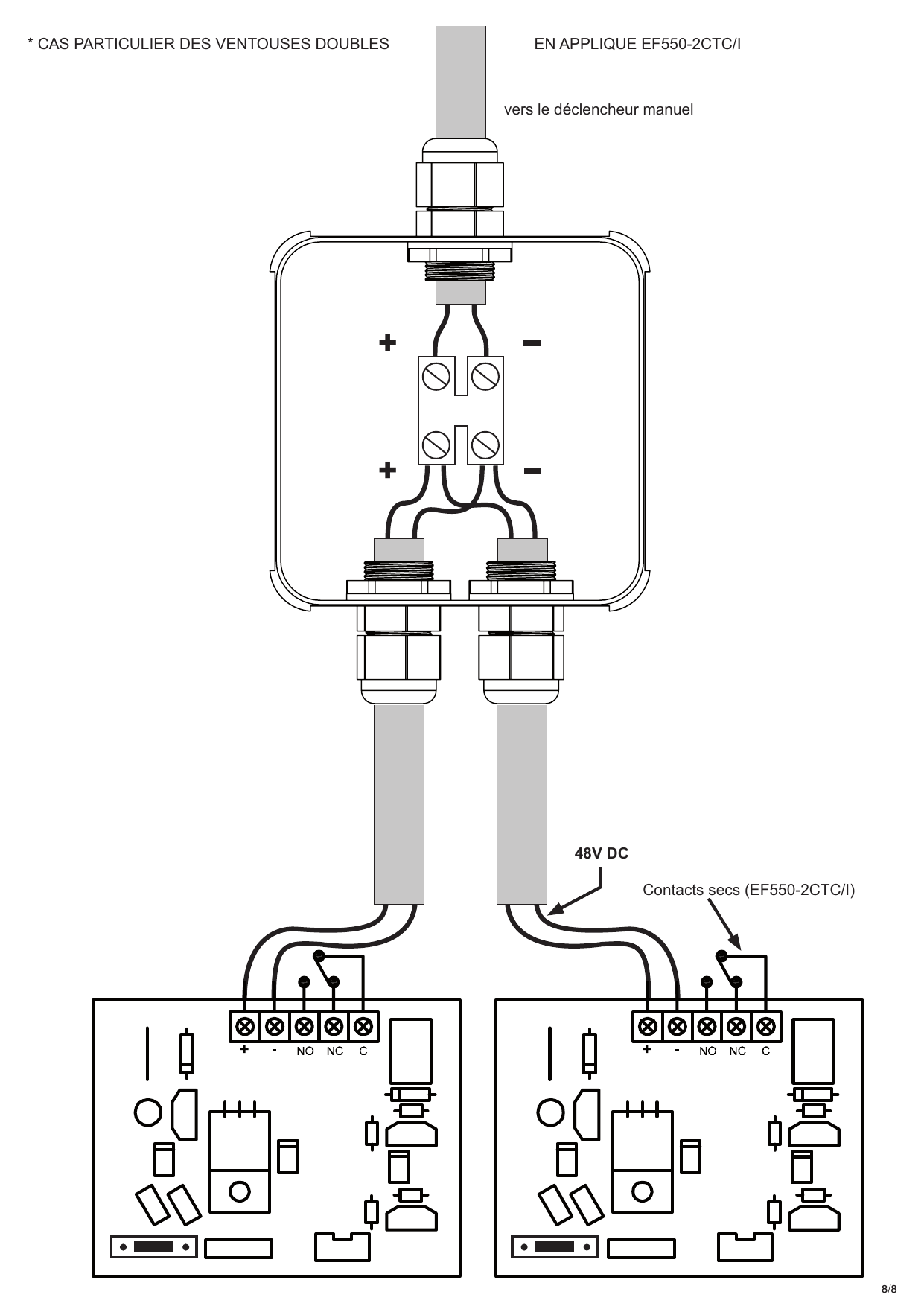

Cas particulier des ventouses doubles en applique EF550-2CTC/I

Schéma de raccordement du cas particulier des ventouses doubles EF550-2CTC/I : boîte de dérivation vers le déclencheur manuel, alimentation 48V DC, contacts secs, avec les deux cartes électroniques et leurs bornes « + - NO NC C ».
Schéma de raccordement du cas particulier des ventouses doubles EF550-2CTC/I : boîte de dérivation vers le déclencheur manuel, alimentation 48V DC, contacts secs, avec les deux cartes électroniques et leurs bornes « + - NO NC C ».
Version PDF (2,2 Mo) Télécharger le PDF
