Description du produit
Cellules photoélectriques GIBIDI AF180L : la sécurité intelligente avec éclairage LED intégré

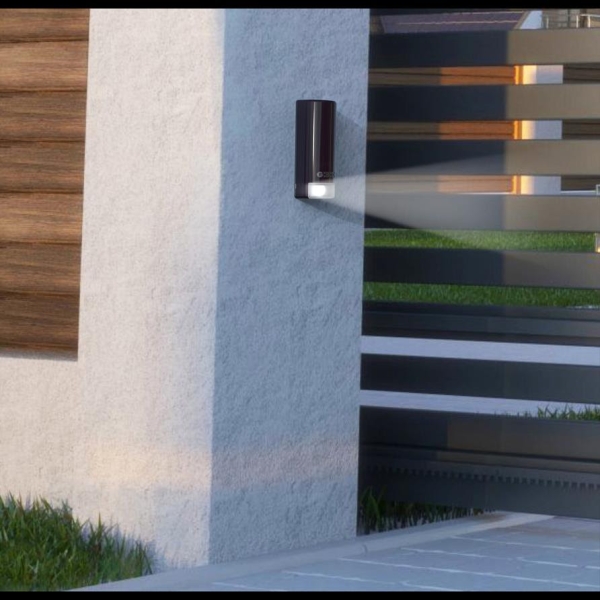

Les cellules photoélectriques GIBIDI AF180L (référence AU02330) sont conçues pour renforcer la sécurité des automatismes de portail tout en apportant un éclairage LED fonctionnel autour des piliers d'entrée.
Grâce à leur technologie de photocellules synchronisées, elles détectent efficacement la présence d'un obstacle dans la zone de passage afin d'éviter tout risque de collision lors de l'ouverture ou de la fermeture du portail. Leur portée pouvant atteindre 30 mètres (jusqu'à 12 mètres en extérieur) les rend parfaitement adaptées aux installations résidentielles comme professionnelles.
En complément de leur fonction de sécurité, les AF180L disposent d'une carte LED intégrée configurable, capable de fonctionner comme éclairage de courtoisie ou comme feu clignotant selon les besoins de l'installation.
--------------------------------------------
Pourquoi choisir les cellules GIBIDI AF180L ?
Les AF180L ne se limitent pas à détecter les obstacles. Elles apportent également un véritable confort d'utilisation grâce à leur éclairage intégré.
Les principaux avantages
- Détection fiable des personnes, véhicules et obstacles
- Photocellules synchronisées limitant les interférences
- Éclairage LED intégré programmable
- Fonction éclairage de courtoisie ou feu clignotant
- Compatible alimentation 12 ou 24 V AC/DC
- Grande portée de détection
- Installation murale simple
- Orientation réglable pour faciliter l'alignement
- Design moderne et discret
- Compatible avec de nombreuses cartes électroniques GIBIDI
-----------------------------------------------
Une sécurité indispensable pour votre portail automatique
Les photocellules constituent l'un des équipements de sécurité les plus importants d'un portail motorisé.
Lorsqu'un obstacle traverse le faisceau infrarouge entre l'émetteur (TX) et le récepteur (RX), la centrale de commande reçoit immédiatement l'information et peut :
- interrompre la fermeture,
- arrêter le portail,
- ou inverser le mouvement selon la programmation de l'automatisme.
Cette protection améliore la sécurité des usagers tout en préservant le moteur et la mécanique du portail.
----------------------------------------------
Éclairage LED intégré : bien plus qu'une simple photocellule
L'une des particularités des AF180L réside dans leur carte LED intégrée.
Selon la configuration des micro-interrupteurs (DIP Switch), plusieurs modes sont disponibles :
- éclairage de courtoisie maintenu 60 secondes après la manœuvre ;
- éclairage de courtoisie maintenu 30 secondes après la manœuvre ;
- fonctionnement en feu clignotant ;
- clignotement complémentaire avec certaines centrales GIBIDI compatibles (BE24 et BR24).
Cette fonctionnalité améliore la visibilité de l'accès, notamment de nuit.
-----------------------------------------------
Une installation facilitée
Les AF180L ont été conçues pour simplifier le travail de l'installateur.
Leur orientation permet un réglage précis :
- ±200° horizontalement
- ±15° verticalement
Cette large plage de réglage facilite l'alignement entre l'émetteur et le récepteur, même lorsque les piliers ne sont pas parfaitement en face l'un de l'autre.
--------------------------------------------
Caractéristiques techniques
|
Caractéristique |
Valeur |
|
Référence |
AU02330 |
|
Modèle |
GIBIDI AF180L |
|
Technologie |
Photocellules synchronisées |
|
Portée maximale |
30 m (12 m en extérieur) |
|
Signal |
Impulsion non modulée |
|
Fréquence infrarouge |
2 kHz |
|
Alimentation |
12/24 V AC/DC |
|
Consommation photocellules |
50 mA |
|
Consommation carte LED |
60 mA |
|
Contact relais |
1 A – 24 V |
|
Indice de protection |
IP54 |
|
Température de fonctionnement |
-20 °C à +60 °C |
|
Orientation |
±200° horizontal / ±15° vertical |
|
Dimensions |
118 × 38 × 45 mm |
Toutes ces caractéristiques sont indiquées dans la notice constructeur.
-----------------------------------------------------
Compatibilité
Les cellules AF180L sont destinées aux automatismes GIBIDI fonctionnant en 12 ou 24 V AC/DC.
La notice fournit notamment des exemples de raccordement avec plusieurs cartes électroniques GIBIDI, parmi lesquelles :
- SC230E
- SE24
- BA24
- BE24
- BE24G
- BR24
- SC380
- BA230
- BA100
- TAIMEN
Les schémas de câblage correspondants sont fournis dans la documentation technique.
-----------------------------------------------------
Contenu du kit
Le kit comprend généralement :
- 1 émetteur (TX)
- 1 récepteur (RX)
- supports de fixation
- accessoires de montage
- notice d'installation constructeur
Le contenu exact dépend du conditionnement commercial.
---------------------------------------------------
Pourquoi remplacer vos anciennes photocellules ?
Des cellules vieillissantes ou défectueuses peuvent provoquer :
- un portail qui refuse de se fermer ;
- des ouvertures intempestives ;
- des défauts de sécurité ;
- des mises en sécurité de la centrale.
Le remplacement par les GIBIDI AF180L permet de retrouver un fonctionnement fiable tout en bénéficiant d'un éclairage LED moderne intégré.
----------------------------------------------------
FAQ
Les GIBIDI AF180L sont-elles compatibles avec toutes les motorisations ?
Elles sont prévues pour les installations fonctionnant en 12/24 V AC/DC. Il est recommandé de vérifier la compatibilité avec votre centrale de commande avant l'installation. La notice présente plusieurs schémas de raccordement avec des centrales GIBIDI compatibles.
Quelle est la portée maximale des cellules AF180L ?
La portée maximale est de 30 mètres, avec une portée recommandée jusqu'à 12 mètres en extérieur.
Les cellules disposent-elles d'un éclairage ?
Oui. Les AF180L intègrent une carte LED configurable pouvant servir d'éclairage de courtoisie ou de feu clignotant selon la programmation.
Les photocellules sont-elles orientables ?
Oui. Elles offrent une orientation de ±200° à l'horizontale et ±15° à la verticale, facilitant leur alignement lors de l'installation.
Quel est l'indice de protection ?
Les cellules bénéficient d'un indice IP54, adapté à une utilisation en extérieur dans des conditions normales d'exposition.
Les AF180L fonctionnent-elles en courant continu et alternatif ?
Oui. Elles acceptent une alimentation 12 ou 24 V, en courant continu (DC) ou alternatif (AC). Certaines fonctions, comme le mode retardé (JP1), ne sont toutefois pas disponibles avec une alimentation en courant continu.
