Notice GIBIDI AF180L

Produit concerné

AF180L — Cellules photoélectriques synchronisées avec éclairage

Fotocellule sincronizzate con illuminazione — Synchronized photocells with lighting. Instructions pour l'installation. Réf. AF180L (AU02330).

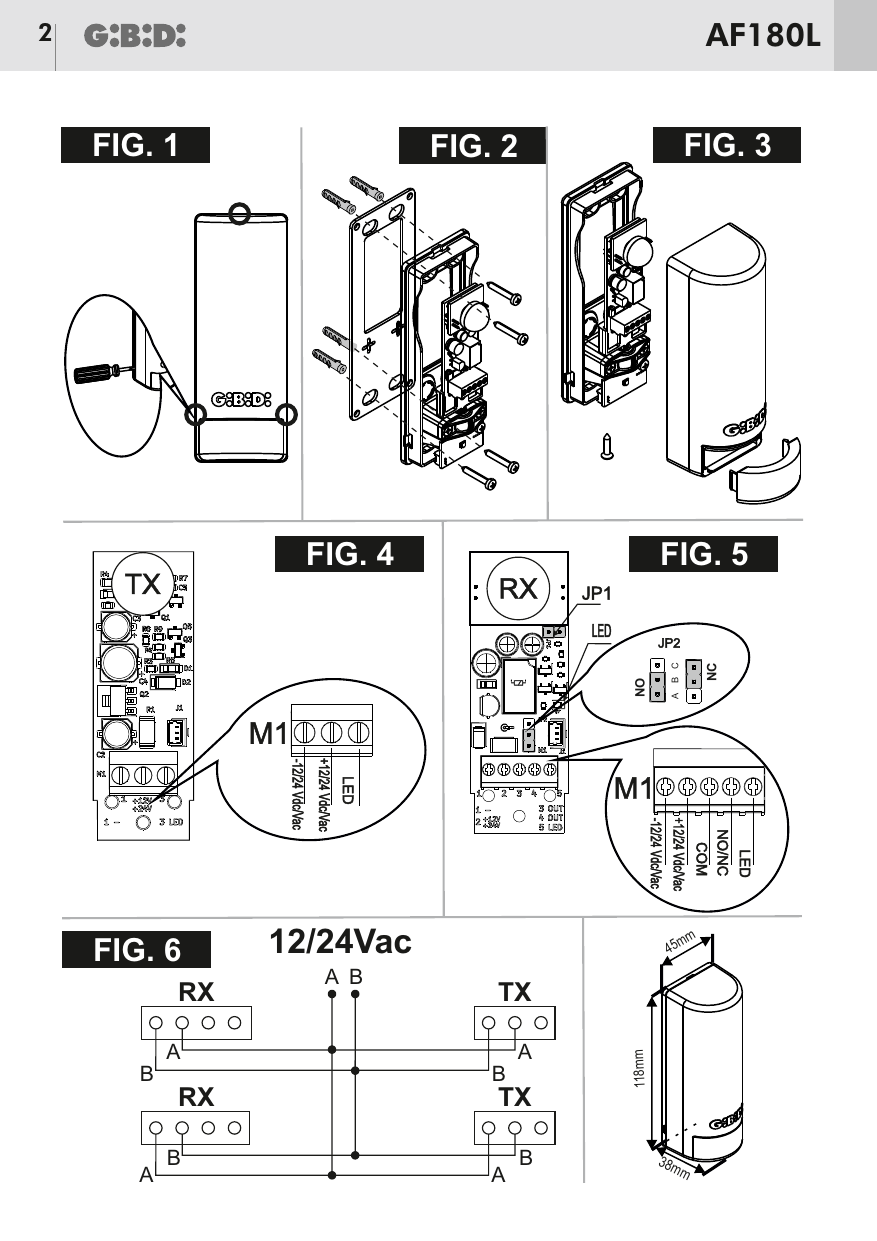

FIG. 1 à FIG. 6 : ouverture du boîtier, fixation murale, montage du capot, cartes émetteur (TX) et récepteur (RX) avec bornier M1, schéma de raccordement 12/24 Vac et dimensions du produit (45 mm × 118 mm × 38 mm)
FIG. 1 à FIG. 6 : ouverture du boîtier, fixation murale, montage du capot, cartes émetteur (TX) et récepteur (RX) avec bornier M1, schéma de raccordement 12/24 Vac et dimensions du produit (45 mm × 118 mm × 38 mm)

FR — Instructions

Merci d'avoir choisi GI.BI.DI.

NOUS VOUS PRIONS DE BIEN VOULOIR LIRE ATTENTIVEMENT CE MANUEL AVANT DE PROCÉDER À L'INSTALLATION.

  • Il faut effectuer les connexions en se référant aux tableaux suivants et à la sérigraphie jointe. Il faut faire particulièrement attention à raccorder en série tous les dispositifs qui doivent être connectés à la même entrée N.F. (normalement fermée) et en parallèle tous les dispositifs qui partagent la même entrée N.O. (normalement ouverte). Une mauvaise installation ou une mauvaise utilisation du produit peut compromettre la sécurité de l'installation.
  • Tous les matériaux se trouvant dans l'emballage ne doivent pas être laissés à la portée des enfants, car ils peuvent être dangereux.
  • Le constructeur décline toute responsabilité quant au bon fonctionnement de l'automation, en cas d'utilisation de composants et d'accessoires n'étant pas de sa production et inappropriés à l'utilisation prévue.
  • Après la mise en place, il faut toujours contrôler avec attention le bon fonctionnement de l'installation et des dispositifs utilisés.
  • Cette notice d'instructions s'adresse aux personnes autorisées à effectuer la mise en place « d'appareils sous tension ». Il faut donc avoir une bonne connaissance de la technique, exercée comme profession et conformément aux réglementations en vigueur.
  • La maintenance doit être effectuée par un personnel qualifié.

Caractéristiques techniques

AF180L
Modèle/ArticleAF180L / AU02330
Portée30 m (12 à l'extérieur)
SignalÀ impulsion pas modulé
Fréquence infrarouge2 Khz
Portée relais1A 24V
Alimentation12/24 V dc/ac
Absorption photocellules50 mA
Absorption cartes LED60 mA
Température de service-20 ÷ +60 °C
IP54
Orientabilité+- 200° horizontale, +- 15° verticale

AVERTISSEMENT : Ce produit a été testé chez GI.BI.DI. afin de contrôler la correspondance parfaite des caractéristiques avec les règles en vigueur.

Gi.Bi.Di. S.r.l. se réserve la faculté de modifier les données techniques sans aucun préavis suivant l'évolution de ses produits.

ELIMINATION : GI.BI.DI. conseille de recycler les composants en plastique et de remettre les composants électroniques à des centres spécialisés pour éviter de polluer l'environnement avec des substances polluantes.

Déclaration du fabricant UE : La déclaration de conformité UE est disponible à l'adresse internet http://conformity.gibidi.com

Paramètres jumper récepteur JP1 - JP2

Les paramètres par DÉFAUT se trouvent dans la case grise.

JumperFonctionÉtatDescription
JP1Fonction délaiOuvertFonctionnement retardé, à utiliser en particulières conditions atmosphériques (neige). NB. Fonction pas active avec alimentation en courant continu.
Fermé (défaut)Fonctionnement Standard
JP2Typologie de contactA-BOut contact Relais N.C.
B-COut contact Relais N.O.

Paramètres DIP switch SW1 carte LED

Les paramètres par DÉFAUT se trouvent dans la case grise.

DIPFonctionÉtat (DIP1 / DIP2)Description
DIP1
DIP2
Lumière de courtoisieOFF / OFFLa sortie carte LED s'active au début du mouvement et reste active par 60 s à partir de la fin du mouvement.
ON / OFFLa sortie carte LED s'active au début du mouvement et reste active par 30 s à partir de la fin du mouvement.
Feu clignotantOFF / ONSortie carte LED avec fonction feu clignotant. S'assurer que la sortie feu clignotant de la platine ne soit pas fixe.
ON / ONClignotement complémentaire à la sortie de clignotement pour les platines BE24 et BR24.

LED de signalisation (RX)

ÉtatDescription
OFFSignal présent : pas d'obstacles, relais photocellule actif.
ONSignal absent : obstacle présent, relais photocellule pas actif.

SCHÉMAS DE CONNEXION DISPONIBLES À PARTIR DE LA PAGE 19.

GR — Οδηγίες

Δέκτης, λειτουργία της γέφυρας JP1-JP2

Οι προεπιλεγμένες ρυθμίσεις βρίσκονται στο γκρι πλαίσιο.

ΓέφυραΛειτουργίαΘέσηΠεριγραφή
JP1Λειτουργία με καθυστέρησηΑνοιχτόΛειτουργία με καθυστέρηση για χρήση σε ιδιαίτερες καιρικές συνθήκες (χιονόπτωση). ΣΗΜ. Η λειτουργία δεν ενεργοποιείται με τροφοδοσία DC.
ΚλειστόΤυπική λειτουργία
JP2Τύπος επαφήςA-BΛειτουργία του ρελέ ως επαφή N.C.
B-CΛειτουργία του ρελέ ως επαφή N.O.

Διακόπτης SW1, ρυθμίσεις κάρτας LED

Οι προεπιλεγμένες ρυθμίσεις βρίσκονται στο γκρι πλαίσιο.

DIPΛειτουργίαΘέση (DIP1 / DIP2)Περιγραφή
DIP1
DIP2
Φωτισμός του γκαράζOFF / OFFΗ έξοδος της κάρτας LED είναι ενεργοποιημένη στην αρχή της κίνησης και παραμένει έτσι για 60 δευτερόλεπτα από το τέλος της κίνησης.
ON / OFFΗ έξοδος της κάρτας LED είναι ενεργοποιημένη στην αρχή της κίνησης και παραμένει έτσι για 30 δευτερόλεπτα από το τέλος της κίνησης.
Φάρος που αναβοσβήνειOFF / ONΈξοδος κάρτας LED με λειτουργία φωτός που αναβοσβήνει. Βεβαιωθείτε ότι η έξοδος φωτός που αναβοσβήνει στον πίνακα μπορεί να ρυθμιστεί.
ON / ONΑναβοσβήνει συμπληρωματικά με την έξοδο φωτός που αναβοσβήνει για τους πίνακες BE24 και BR24.

Λειτουργία LED σηματοδότησης (RX)

ΘέσηΠεριγραφή
OFFΎπαρξη σήματος: απουσία εμποδίων, το ρελέ των φωτοκυττάρων είναι ενεργοποιημένο.
ONΑπουσία σήματος: ύπαρξη εμποδίων, το ρελέ των φωτοκυττάρων είναι απενεργοποιημένο.

ΔΙΑΓΡΑΜΜΑΤΑ ΣΥΝΔΕΣΗΣ ΔΙΑΘΕΣΙΜΑ ΑΠΟ ΤΗ ΣΕΛΙΔΑ 19.

Schémas de connexion

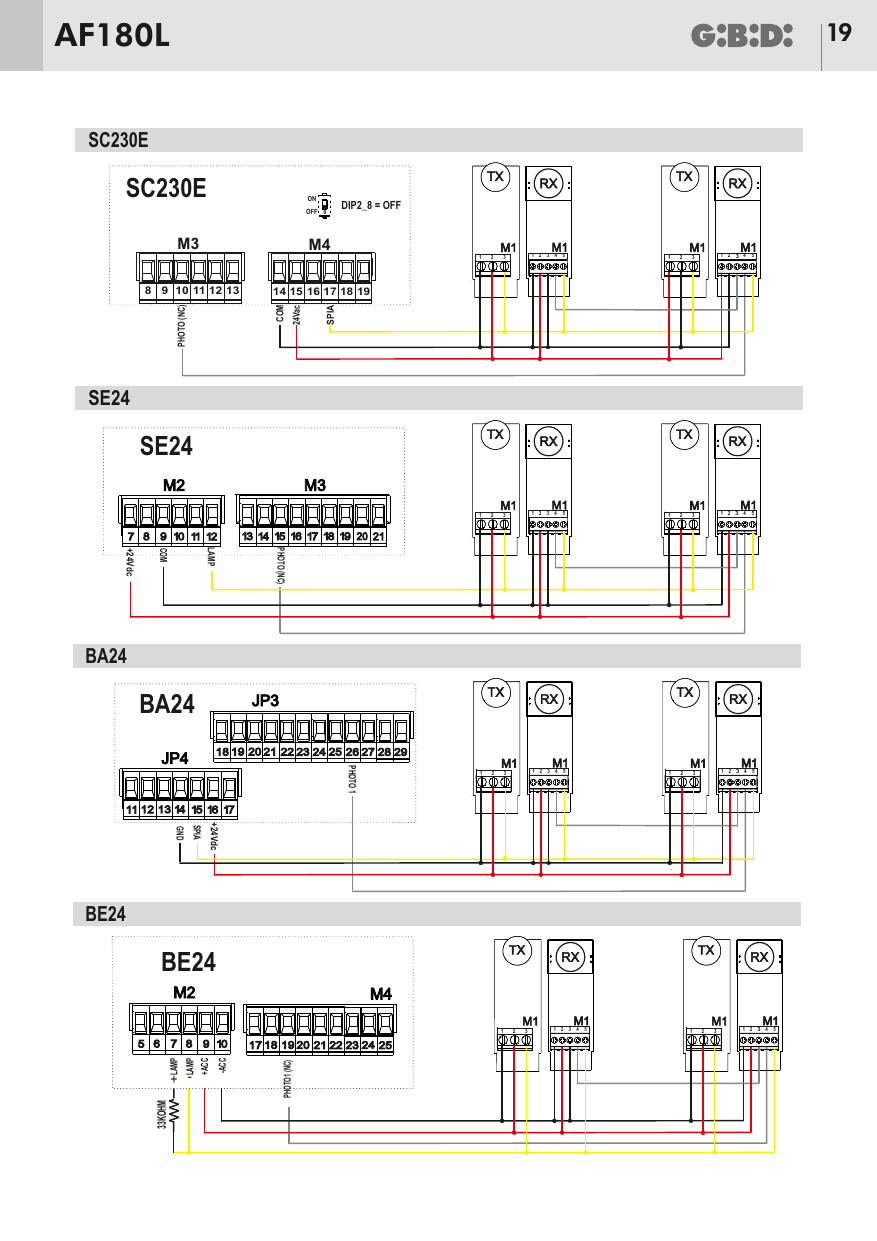

Schémas de raccordement des photocellules TX/RX (bornier M1) aux platines SC230E, SE24, BA24 et BE24
Schémas de raccordement des photocellules TX/RX (bornier M1) aux platines SC230E, SE24, BA24 et BE24

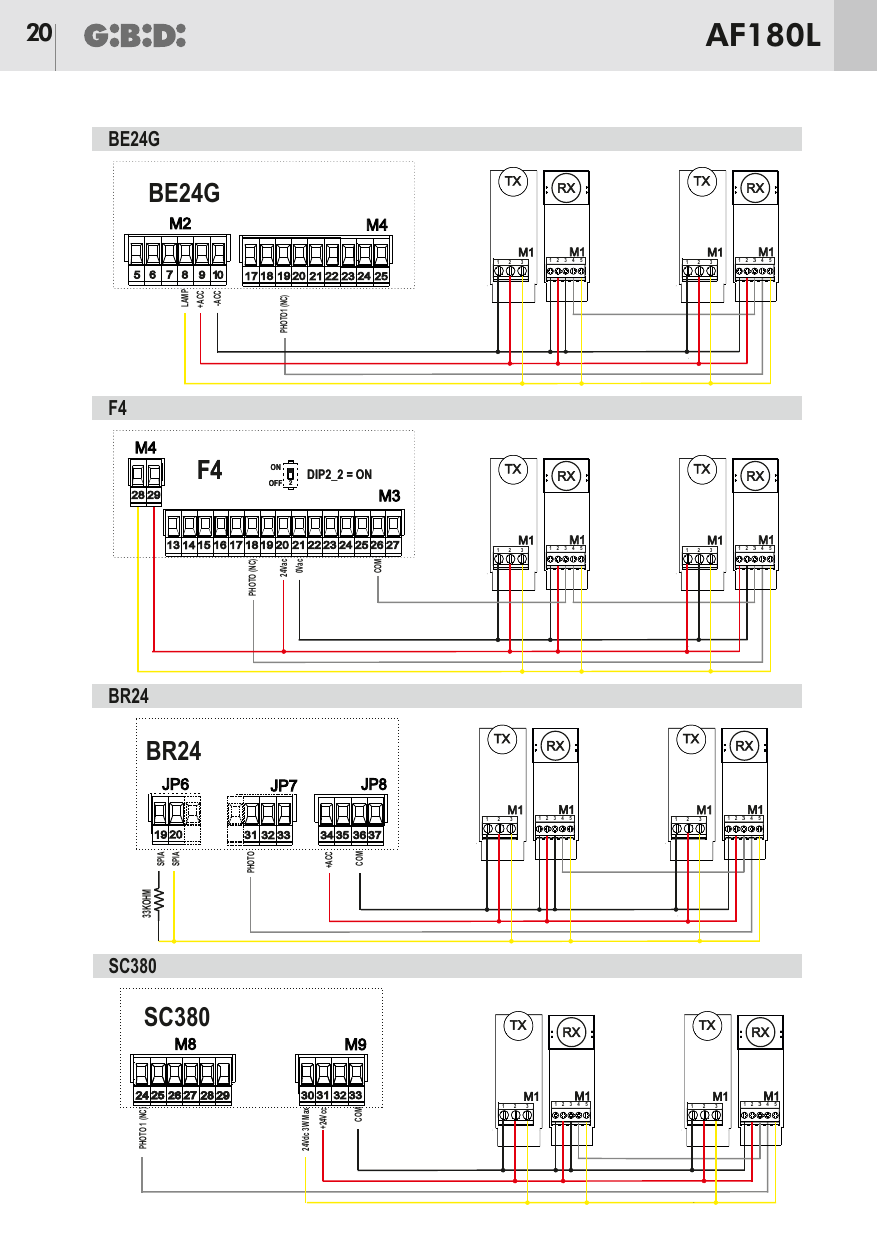

Schémas de raccordement aux platines BE24G, F4 (DIP2_2 = ON), BR24 et SC380
Schémas de raccordement aux platines BE24G, F4 (DIP2_2 = ON), BR24 et SC380

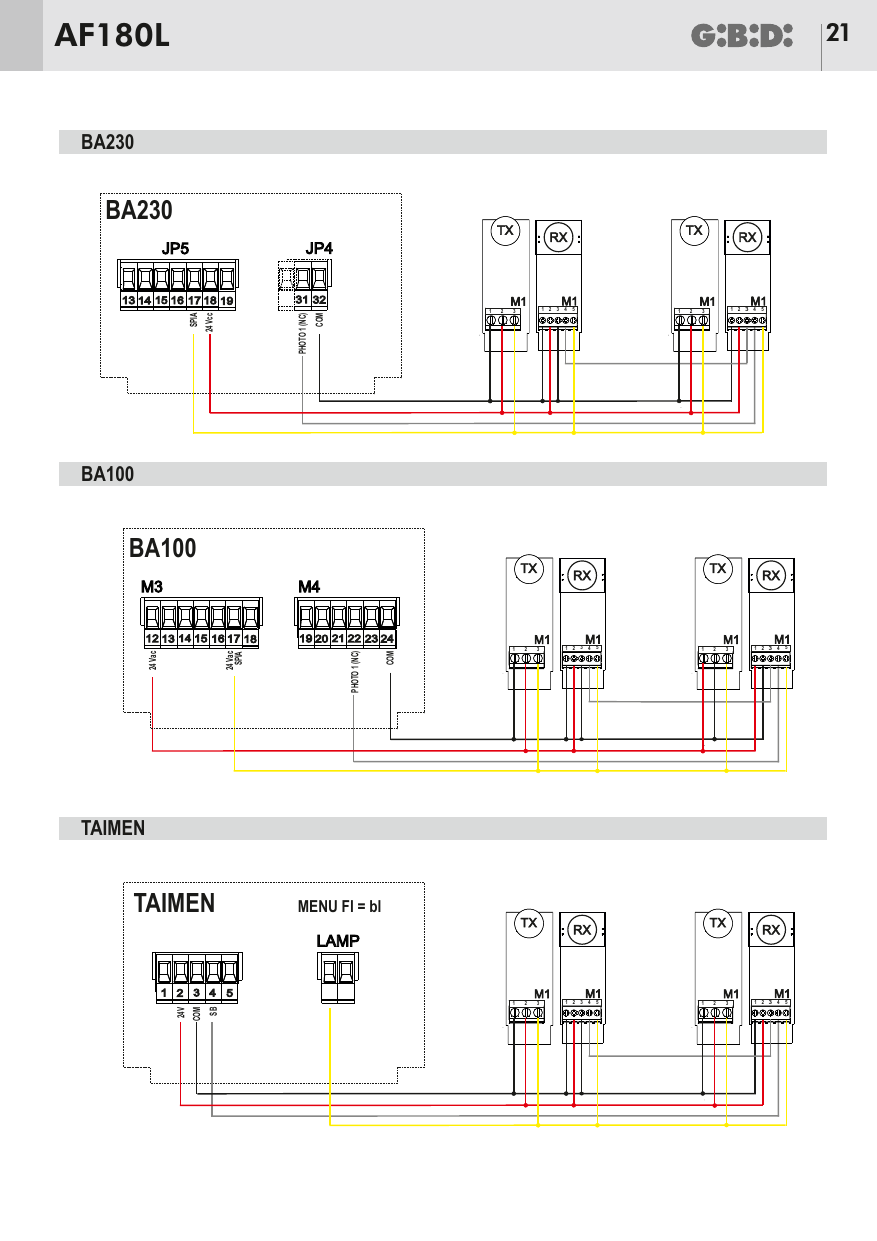

Schémas de raccordement aux platines BA230, BA100 et TAIMEN (MENU FI = bl)
Schémas de raccordement aux platines BA230, BA100 et TAIMEN (MENU FI = bl)
