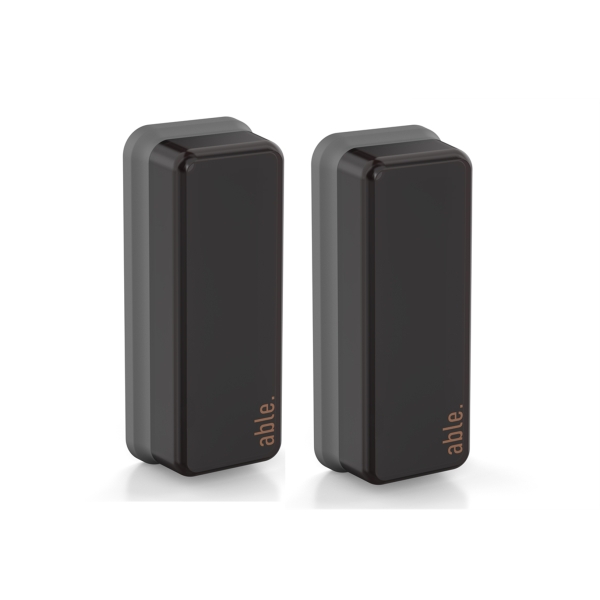

Photo-cellule ABLE FOT PX-XS

Jeu de photocellules ABLE FOT PX-XS – Portée 20 m, 12/24 V, IP55

Description courte

Le jeu de photocellules ABLE FOT PX-XS sécurise le fonctionnement d’un portail ou d’une porte automatique en détectant le passage d’un obstacle dans la zone de mouvement. Grâce à son faisceau infrarouge modulé, sa portée jusqu’à 20 mètres et son boîtier IP55, il convient aux installations extérieures. Son circuit de synchronisation permet également d’installer deux jeux de cellules très proches en limitant les risques d’interférences.

-----------------------------------------------------------------------------

Les points forts des photocellules ABLE FOT PX-XS

• Portée optique jusqu’à 20 mètres
• Alimentation multivoltage : 12 à 24 V AC ou 12 à 36 V DC
• Installation murale ou sur colonne compatible
• Faisceau infrarouge modulé à 2 kHz
• Circuit de synchronisation pour utiliser deux jeux à proximité
• Sortie relais configurable en contact NF ou NO
• Indice de protection IP55
• Format compact : seulement 90 × 38 × 25 mm
• LED intégrée pour faciliter l’alignement et le diagnostic
• Fonctionnement de -20 °C à +60 °C

-----------------------------------------------------------------------------

Une sécurité essentielle pour votre portail automatique

Les photocellules ABLE FOT PX-XS forment une barrière infrarouge entre un émetteur TX et un récepteur RX. Lorsque le faisceau est interrompu par un véhicule, une personne ou un obstacle, le relais du récepteur commute et transmet l’information à la carte électronique de l’automatisme.

Selon la programmation de la centrale, cette détection peut empêcher la fermeture du portail, interrompre son mouvement ou provoquer sa réouverture.

Ce dispositif contribue ainsi à renforcer la sécurité d’utilisation d’un portail coulissant, d’un portail battant ou d’un autre système de fermeture automatisé compatible.

-----------------------------------------------------------------------------

Portée de 20 mètres pour les installations résidentielles et professionnelles

Avec une portée optique maximale de 20 mètres, le jeu de cellules ABLE FOT PX-XS répond aux besoins de la majorité des accès résidentiels, collectifs et professionnels.

Pour obtenir cette portée, l’émetteur et le récepteur doivent être installés :

• face à face ;
• sur le même axe géométrique ;
• à la même hauteur par rapport au sol ;
• sur des supports plats et correctement alignés.

Il est également recommandé d’éviter de placer le récepteur RX directement face au soleil, afin de préserver la fiabilité de la détection.

-----------------------------------------------------------------------------

Installation murale ou sur colonne

Le modèle ABLE PX-XS peut être fixé directement sur un mur ou installé dans une colonne compatible à l’aide de l’adaptateur prévu pour ce type de montage.

Ses dimensions compactes de 90 × 38 × 25 mm permettent une intégration discrète à proximité du passage, sans encombrer les piliers du portail.

Pour une installation sur colonne, il convient de vérifier la compatibilité des accessoires et de respecter les hauteurs de détection imposées par les normes applicables au type d’automatisme concerné.

-----------------------------------------------------------------------------

Deux jeux de cellules sans interférences

Les photocellules PX-XS disposent d’un circuit de synchronisation conçu pour permettre l’installation de deux jeux de cellules très proches l’un de l’autre.

En fonctionnement synchronisé, les deux jeux doivent être alimentés en courant alternatif. La polarité d’alimentation doit alors être inversée entre le premier et le second jeu, conformément au schéma de la notice.

Cette fonction est particulièrement utile lorsqu’une installation nécessite deux niveaux de protection ou plusieurs faisceaux de sécurité sur un même passage.

-----------------------------------------------------------------------------

Contact de sortie configurable : normalement fermé ou ouvert

Le cavalier J1 situé sur le récepteur RX permet de sélectionner le fonctionnement du relais :

• Position A : contact normalement fermé – réglage par défaut ;
• Position B : contact normalement ouvert.

Cette configuration facilite l’adaptation des photocellules à l’entrée de sécurité de la centrale de commande. Il reste indispensable de vérifier le type de contact accepté par l’électronique de l’automatisme avant le raccordement.

-----------------------------------------------------------------------------

Une conception adaptée à l’extérieur

Grâce à son indice de protection IP55, le jeu de photocellules ABLE FOT PX-XS est protégé contre les poussières pouvant perturber son fonctionnement et contre les projections d’eau.

Sa plage de fonctionnement comprise entre -20 °C et +60 °C permet son utilisation dans des conditions climatiques variées. Une pose correcte, avec les joints prévus par le fabricant et des passages de câbles correctement protégés, reste toutefois indispensable pour préserver l’étanchéité du dispositif.

-----------------------------------------------------------------------------

Caractéristiques techniques

Caractéristique	Valeur
Marque	ABLE
Modèle	FOT PX-XS / PX XS 24
Type de produit	Jeu de photocellules de sécurité
Technologie	Faisceau infrarouge modulé
Portée optique maximale	20 m
Alimentation alternative	12 à 24 V AC
Alimentation continue	12 à 36 V DC
Fréquence du signal	2 kHz
Longueur d’onde	940 nm
Sortie du récepteur	Relais NO ou NF configurable
Pouvoir de coupure du relais	1 A maximum sous 30 V DC
Consommation sous 24 V DC	TX : 15 mA / RX : 20 mA
Température de fonctionnement	-20 °C à +60 °C
Indice de protection	IP55
Dimensions	90 × 38 × 25 mm
Type de pose	Murale ou sur colonne compatible
Synchronisation	Oui, pour deux jeux de photocellules

-----------------------------------------------------------------------------

Conseils de raccordement

L’émetteur TX dispose de deux bornes d’alimentation :

1. GND
2. +VIN

Le récepteur RX comporte quatre bornes :

1. +VIN
2. GND
3. Sortie relais
4. Sortie relais

Avant toute intervention, l’alimentation de la centrale de commande et des accessoires doit être coupée.

En alimentation alternative, le TX et le RX doivent être raccordés en phase. Une inversion entre les alimentations peut être signalée par le clignotement de la LED du récepteur.

-----------------------------------------------------------------------------

Vérification après installation

Une fois les raccordements terminés :

1. Vérifiez qu’aucun obstacle ne se trouve entre le TX et le RX.
2. Mettez l’installation sous tension.
3. Contrôlez la LED du récepteur.
4. Alignez les deux cellules si la LED reste éteinte.
5. Testez le système avec le filtre d’atténuation fourni, qui simule des conditions difficiles comme la pluie ou le brouillard.
6. Retirez ensuite le filtre.
7. Coupez plusieurs fois le faisceau infrarouge.
8. Vérifiez que la LED s’éteint et que le relais commute à chaque passage.

-----------------------------------------------------------------------------

Interprétation de la LED

• LED allumée : émetteur et récepteur correctement alignés.
• LED éteinte : faisceau interrompu ou cellules mal alignées.
• LED clignotante : alimentation du TX et du RX non raccordée en phase.

-----------------------------------------------------------------------------

Compatibilité

Le jeu de photocellules ABLE FOT PX-XS peut être utilisé avec une centrale de portail ou de porte automatique disposant d’une entrée de sécurité compatible avec un contact relais NO ou NF.

La compatibilité dépend notamment :

• de la tension disponible pour les accessoires ;
• du type d’entrée de sécurité de la centrale ;
• de la logique de fonctionnement programmée ;
• des exigences de sécurité propres à l’installation.

Ces photocellules utilisent une sortie relais classique. Elles ne doivent donc pas être confondues avec des cellules fonctionnant exclusivement sur un bus propriétaire à deux fils.

-----------------------------------------------------------------------------

Pourquoi choisir les ABLE FOT PX-XS ?

Les ABLE FOT PX-XS constituent une solution compacte et polyvalente pour remplacer des photocellules existantes compatibles ou équiper une nouvelle motorisation.

Leur large plage d’alimentation simplifie leur intégration sur de nombreuses installations. La sélection du contact NO ou NF, la LED d’aide à l’alignement et la possibilité de synchroniser deux jeux facilitent également le travail de l’installateur.

FAQ – Photocellules ABLE FOT PX-XS

Quelle est la portée des photocellules ABLE FOT PX-XS ?

La portée optique maximale annoncée est de 20 mètres. Elle dépend du bon alignement entre l’émetteur et le récepteur ainsi que des conditions d’installation.

Quelle alimentation faut-il prévoir ?

Les cellules peuvent être alimentées en 12 à 24 V AC ou en 12 à 36 V DC. La tension doit être compatible avec la sortie accessoires de la centrale de commande.

Peut-on les installer à l’extérieur ?

Oui. Leur indice de protection IP55 permet une installation extérieure, à condition de respecter les consignes de montage, d’utiliser les joints prévus et de protéger correctement les raccordements.

Le contact de sortie est-il normalement fermé ou normalement ouvert ?

Les deux configurations sont possibles. Le cavalier J1 du récepteur permet de choisir un contact normalement fermé, réglage par défaut, ou normalement ouvert.

Peut-on installer deux jeux de cellules côte à côte ?

Oui. Le circuit de synchronisation autorise l’installation de deux jeux très proches en réduisant les interférences. En mode synchronisé, ils doivent être alimentés en courant alternatif avec une polarité inversée entre les deux jeux.

Pourquoi la LED du récepteur clignote-t-elle ?

Une LED clignotante indique que l’alimentation du TX et du RX n’est pas correctement en phase. Il faut contrôler la correspondance des bornes GND et 24 V AC.

Pourquoi la LED du récepteur reste-t-elle éteinte ?

La cellule peut être mal alignée, le faisceau peut être coupé ou le récepteur peut être exposé à une lumière directe perturbatrice. Vérifiez l’axe, la hauteur, le câblage et l’absence d’obstacle.

Ces cellules sont-elles compatibles avec toutes les motorisations ?

Elles conviennent aux centrales acceptant leur tension d’alimentation et une entrée de sécurité par contact relais NO ou NF. Une centrale utilisant uniquement un bus propriétaire peut nécessiter des cellules spécifiques.

À quelle hauteur faut-il les installer ?

La hauteur dépend de la configuration du portail et des normes applicables. La notice mentionne notamment des niveaux de détection de 30 ou 70 cm, avec des hauteurs de pose conseillées respectivement autour de 20 ou 50 cm. L’installation doit être adaptée à l’analyse des risques du site.

Qui doit installer ces photocellules ?

Le raccordement et la mise en service doivent être effectués par une personne qualifiée, alimentation coupée, dans le respect de la notice et des règles de sécurité applicables aux fermetures automatisées.
