Description du produit
Carte de commande TAU D747M pour un ou deux motoréducteur 12V avec encodeur.
Caractéristiques TAU :
- Logique avec microprocesseur
- Etat des entrées visualisé par Leds
- Fonction "Ouverture Piéton"
- Circuit de clignotement incorporé
- Capteur à encodeur pour détection des obstacles et auto-apprentissage de la course
- Connecteur pour récepteur
- Connecteur pour batterie
- Carte chargeur batterie
- Diagnostic du défaut fonction visualisé par Led
. Carte chargeur batterie TAU intégrée :
Si la batterie est connectée, en cas de coupure de courant l'automatisme fonctionne quand même. Si la tension descend en dessous de 11.3 Vcc, l'automatisme cesse de fonctionner (l'armoire de commande TAU D747M reste alimentée); quand, par contre, elle descend en dessous de 10.2 Vcc, la carte déconnecte complètement la batterie (l'armoire de commande n'est plus alimentée).
. Détection des obstacles :
La fonction de détection des obstacles (réglable au moyen du trimer FR de la carte TAU D747M) intervenant en phase d'ouverture de l'automatisme provoque une manoeuvre de fermeture d'environ 20 cm tandis qu'en phase de fermeture elle provoque une ouverture totale.
. Ralentissement :
Pour éviter que le portail heurte violemment la butée, il est possible de régler (au moyen du trimer RALL de la carte TAU D747M) le ralentissement en ouverture et en fermeture sur une distance variable de 10 à 100 cm (en tournant le trimmer dans le sens des aiguilles d'une montre, ou augmente la distance de ralentissement; vice versa, en le tournant dans le sens contraire, la distance de ralentissement diminue). Il est conseillé de régler la distance de ralentissement en tenant compte du poids du portail et des frotements mécaniques en jeu.
. Description :

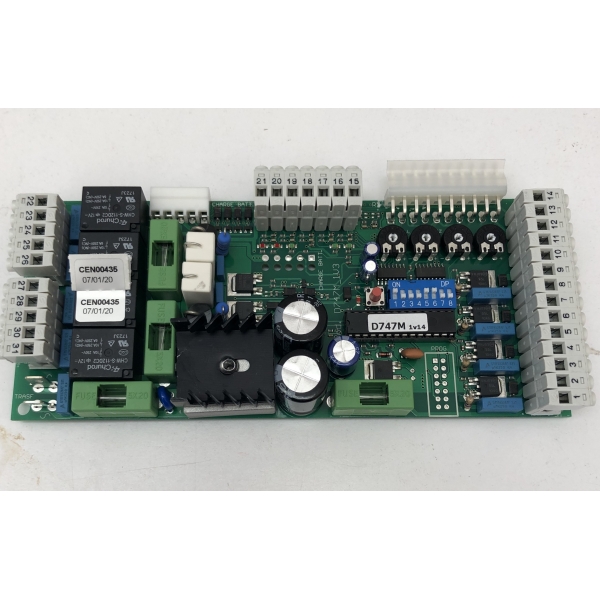

Ce modèle a été lancé pour relancer ce type d'accessoire vers une nouvelle génération. Ainsi cet équipement va remplacer d'anciens modèles, issus de ce fabricant. Cette logique de commande est parfaitement protégé au sein de son capot de protection blanc cassé. Lorsque nous ouvrons ce capot protection, nous découvrir une platine très élancée, avec un agencement de composant optimisé, pour permettre de réduire les dimensions du produit. Les borniers sont composés de barrettes, colorées en blanc, et placés tout autour de la carte, excepté le coté bas (cf. photo). Vous pourrez compléter ce dispositif avec une carte de charge batterie (non fournie).
