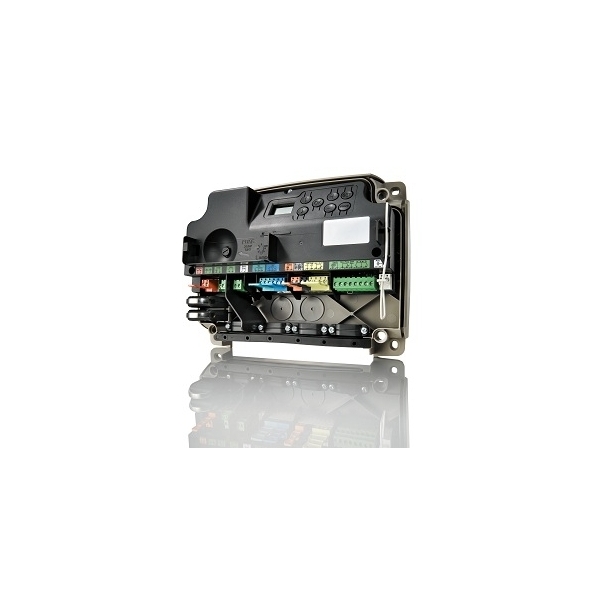

Carte électronique SOMFY CBX Axovia® Multipro 3S io

Carte électronique SOMFY CBX Axovia® Multipro 3S io – Centrale de commande intelligente pour portail battant 24 V

La centrale de commande SOMFY idéale pour les automatismes Axovia® Multipro 3S io

La SOMFY CBX Axovia® Multipro 3S io (Control Box 3S io) est une carte électronique conçue pour piloter un ou deux moteurs 24 V Somfy destinés aux portails battants résidentiels. Compatible avec l'écosystème io-homecontrol®, elle offre une gestion intelligente des mouvements, une sécurité renforcée, une programmation intuitive via écran LCD et une compatibilité étendue avec les accessoires de confort et de sécurité Somfy.

Grâce à son auto-apprentissage automatique, cette centrale ajuste elle-même les courses, le couple moteur, les ralentissements ainsi que le décalage entre les vantaux afin d'obtenir un fonctionnement précis, silencieux et durable.

Pourquoi choisir la carte SOMFY CBX Axovia® Multipro 3S io ?

Pensée pour les installateurs comme pour les particuliers exigeants, cette centrale offre un excellent compromis entre simplicité d'installation, performances et sécurité.

Les principaux avantages

✔ Compatible avec les motorisations SOMFY Axovia Multipro 3S io

✔ Gestion de 1 ou 2 moteurs 24 V

✔ Technologie radio io-homecontrol® sécurisée

✔ Écran LCD avec navigation par menus

✔ Auto-apprentissage complet des courses et efforts moteurs

✔ Détection électronique d'obstacle

✔ Gestion des ralentissements en ouverture et fermeture

✔ Fonction piéton indépendante

✔ Compatible TaHoma®, télécommandes io, cellules BUS et accessoires Somfy

✔ Paramétrage avancé entièrement personnalisable

✔ Mémoire pour plusieurs télécommandes io-homecontrol®

✔ Conforme aux exigences de la norme EN 12453 après auto-apprentissage dans les conditions prévues par Somfy.

Une électronique intelligente qui simplifie l'installation

Contrairement aux anciennes cartes nécessitant de nombreux réglages manuels, la Control Box 3S io automatise la majorité des opérations.

Après installation :

• vérification automatique du sens de rotation des moteurs,
• apprentissage des fins de course,
• calcul des ralentissements,
• réglage du couple moteur,
• synchronisation des deux vantaux,
• adaptation aux dimensions du portail.

Cette intelligence réduit considérablement le temps de mise en service tout en améliorant la fiabilité de fonctionnement.

Compatibilité moteur

La centrale est prévue pour piloter :

• les moteurs SOMFY Axovia® Multipro io
• les motorisations Ixengo io (avec gestion des fins de course dédiées)

Elle commande :

• 1 vantail
• ou 2 vantaux synchronisés.

La fréquence maximale est de 20 cycles par heure, parfaitement adaptée à un usage résidentiel intensif.

Technologie io-homecontrol®

La carte embarque la technologie radio io-homecontrol®, protocole sécurisé développé par Somfy.

Elle permet :

• une communication cryptée,
• le retour d'information sur certains émetteurs,
• la compatibilité avec les télécommandes bidirectionnelles,
• une intégration simple dans une installation domotique Somfy.

Les télécommandes compatibles comprennent notamment :

• Keygo io
• Keytis io
• Telis io
• Situo io
• Smoove io
• Impresario Chronis io
• Composio io.

Sécurité maximale pour les utilisateurs

La sécurité constitue l'un des points forts de cette centrale.

Elle intègre notamment :

Détection d'obstacle

En ouverture :

• arrêt puis léger retrait.

En fermeture :

• arrêt puis réouverture complète.

Gestion des cellules photoélectriques

Compatible avec :

• cellules classiques,
• cellules avec auto-test,
• cellules BUS Somfy,
• cellules Reflex.

La centrale contrôle automatiquement leur fonctionnement avant chaque mouvement lorsque cette fonction est activée.

Fonction anti-intrusion

Disponible sur la version Axovia io, cette fonction maintient activement le portail fermé ou ouvert en réinjectant du courant dans les moteurs lors :

• d'une tentative de forçage,
• d'un vent important.

Paramétrage très complet

La carte permet de personnaliser pratiquement tous les comportements du portail.

Parmi les nombreux paramètres disponibles :

• fonctionnement séquentiel,
• fermeture automatique,
• mode semi-automatique,
• ouverture piéton,
• temporisations,
• gestion des cellules,
• feu clignotant,
• éclairage de zone,
• sortie auxiliaire,
• serrure électrique 12 ou 24 V,
• vitesse d'ouverture,
• vitesse de fermeture,
• ralentissements,
• limitation des couples moteurs,
• décalage entre les vantaux,
• commandes filaires,
• fonctions de sécurité.

Le tout est accessible directement depuis l'écran LCD sans matériel supplémentaire.

Nombreux accessoires compatibles

La Control Box 3S io accepte de nombreux périphériques :

• cellules photoélectriques
• cellules BUS
• feu orange
• serrure électrique
• batterie de secours
• antenne radio
• clavier à code
• barre palpeuse
• éclairage de zone
• commandes filaires
• sortie auxiliaire programmable.

Installation simplifiée

La carte dispose :

• de borniers débrochables,
• d'un écran LCD,
• d'une interface de programmation claire,
• d'une mémorisation rapide des télécommandes,
• d'un assistant d'auto-apprentissage.

Les différentes étapes de mise en service sont clairement guidées directement par l'afficheur.

Caractéristiques techniques

Caractéristique	Valeur
Type	Carte électronique pour portail battant
Alimentation	230 V AC
Alimentation moteurs	24 V DC
Nombre de moteurs	1 ou 2 moteurs Somfy
Technologie radio	io-homecontrol®
Usage	Résidentiel
Fréquence d'utilisation	20 cycles/heure
Écran	LCD 3 digits
Fonction piéton	Oui
Détection d'obstacle	Oui
Auto-apprentissage	Oui
Compatibilité cellules BUS	Oui
Batterie de secours	Compatible
Éclairage de zone	Jusqu'à 500 W
Serrure électrique	12 ou 24 V
Feu orange	24 V
Sortie auxiliaire	Programmable

Les valeurs sont issues de la documentation technique Somfy.

Applications

Cette centrale est idéale pour :

• portail battant résidentiel,
• maison individuelle,
• copropriété de faible trafic,
• remplacement d'une centrale défectueuse,
• rénovation d'une motorisation Somfy,
• installation connectée io-homecontrol.

Les points forts de la SOMFY CBX Axovia® Multipro 3S io

• Installation rapide grâce à l'auto-apprentissage
• Réglages extrêmement complets
• Grande fiabilité électronique
• Compatible avec l'univers connecté Somfy
• Nombreuses protections électroniques
• Compatible avec de nombreux accessoires
• Écran LCD facilitant le diagnostic
• Technologie radio sécurisée io-homecontrol®

FAQ – Questions fréquentes

La carte est-elle compatible avec tous les moteurs Somfy ?

Non. Elle est conçue pour piloter les moteurs 24 V compatibles, notamment Axovia Multipro io et Ixengo io.

Peut-on commander deux vantaux indépendamment ?

Oui. La centrale gère deux moteurs avec réglage automatique du décalage entre les vantaux.

Est-elle compatible avec TaHoma® ?

Oui, via la technologie io-homecontrol®. Certaines configurations nécessitent toutefois des cellules photoélectriques avec auto-test pour être conformes aux préconisations du fabricant.

Peut-on installer une batterie de secours ?

Oui. Une batterie de secours est prévue. En mode batterie, le fonctionnement est dégradé (vitesse réduite, accessoires 24 V inactifs, autonomie d'environ 3 cycles par 24 h).

L'auto-apprentissage est-il obligatoire ?

Oui. Il est indispensable pour que la centrale calcule les courses, les efforts moteurs, les ralentissements et garantisse un fonctionnement conforme.

La carte gère-t-elle les cellules BUS ?

Oui. Elle est compatible avec les cellules BUS Somfy après activation du paramètre correspondant et réalisation d'un nouvel auto-apprentissage.







Voici la procédure de programmation (mise en service) de la carte SOMFY CBX Axovia® Multipro 3S io, telle que décrite dans la notice d'installation.

1. Vérifier le sens des moteurs

Avant toute programmation :

1. Déverrouillez les moteurs.
2. Placez les deux vantaux à mi-course.
3. Reverrouillez les moteurs.
4. Maintenez la touche + :
• le vantail M1 doit s'ouvrir en premier,
• puis le vantail M2.
5. Maintenez ensuite la touche − :
• le vantail M2 doit se fermer en premier,
• puis le vantail M1.

➡️ Si un moteur tourne dans le mauvais sens, inversez simplement ses deux fils d'alimentation sur les bornes moteur concernées.

2. Mémoriser la télécommande

1. Appuyez 2 secondes sur le bouton PROG de la carte.
2. L'écran affiche :

F0

1. Sur la télécommande Keygo io, appuyez simultanément sur les deux boutons extérieurs jusqu'à ce que le voyant clignote.
2. Appuyez ensuite sur le bouton qui commandera le portail.

L'écran affiche :

Add

La télécommande est enregistrée.

3. Lancer l'auto-apprentissage

Cette étape est indispensable.

1. Placez les vantaux à environ la moitié de leur course.
2. Maintenez la touche SET pendant 2 secondes.
3. L'écran affiche :

H1

1. Appuyez sur OK.

La centrale réalise automatiquement :

• une ouverture complète,
• une fermeture complète,
• puis un second cycle complet.

Pendant cette phase, ne coupez pas l'alimentation et n'interrompez pas le mouvement.

4. Vérifier le résultat

À la fin du cycle :

Si tout est correct

L'écran affiche :

C1

➡️ La programmation est terminée.

Si un problème est détecté

L'écran affiche :

H0

Dans ce cas, vérifiez :

• le câblage des moteurs,
• le sens d'ouverture,
• les butées mécaniques,
• le bon verrouillage des moteurs,
• les cellules de sécurité si elles sont raccordées.

Puis recommencez l'auto-apprentissage.

5. Effectuer un essai

Vérifiez ensuite :

• l'ouverture complète,
• la fermeture complète,
• l'arrêt sur obstacle,
• le fonctionnement des cellules photoélectriques,
• l'ouverture piéton si elle est configurée,
• le feu clignotant et les accessoires éventuels.

Réglages avancés (facultatif)

Une fois l'auto-apprentissage terminé (C1 affiché), vous pouvez personnaliser la centrale :

• P01 : mode de fonctionnement (séquentiel, automatique…)
• P02 : temporisation de fermeture automatique
• P07 : type de cellules (standard, auto-test, BUS)
• P12 : préavis du feu orange
• P13 : éclairage de zone
• P15 : sortie auxiliaire
• P17 : serrure électrique
• P19 / P20 : vitesse d'ouverture et de fermeture
• P25 à P32 : réglage du couple moteur
• P37 : commandes filaires

L'accès aux paramètres se fait par un appui bref sur SET, puis la navigation avec les touches + / − et la validation avec OK.

Résumé rapide

Étape	Action
1	Vérifier le sens des moteurs (+ et −)
2	PROG 2 s → mémoriser la télécommande (F0 → Add)
3	SET 2 s → H1
4	Appuyer sur OK
5	Attendre les deux cycles automatiques
6	Vérifier l'affichage C1 (programmation réussie)

Cette procédure est celle recommandée par Somfy pour une première mise en service et permet à la centrale de calibrer automatiquement les courses, les ralentissements et les efforts moteurs.
