Notice SOMFY CBX Axovia® Multipro 3S io

Sommaire

• Consignes de sécurité
• Description du produit
  • Domaine d'application
  • Composition du kit
  • Encombrement
  • Description de l'interface
• Installation
  • Fixation de l'armoire
  • Câblage des moteurs
  • Raccordement à l'alimentation secteur
• Mise en service rapide
  • Vérifier le câblage des moteurs et le sens d'ouverture des vantaux
  • Mémoriser les télécommandes Keygo io pour le fonctionnement en ouverture totale
  • Auto-apprentissage
• Essai de fonctionnement
  • Utilisation des télécommandes Keygo io
  • Fonctionnement de la détection d'obstacle
  • Fonctionnement des cellules photoélectriques
  • Fonctionnement anti-intrusion, résistance au vent
  • Fonctionnements particuliers
• Raccordement des périphériques
  • Plan de câblage général
  • Description des différents périphériques
• Paramétrage avancé
  • Navigation dans la liste des paramètres
  • Signification des différents paramètres
  • Affichage des valeurs de paramètre
• Mémorisation des télécommandes
  • Informations générales

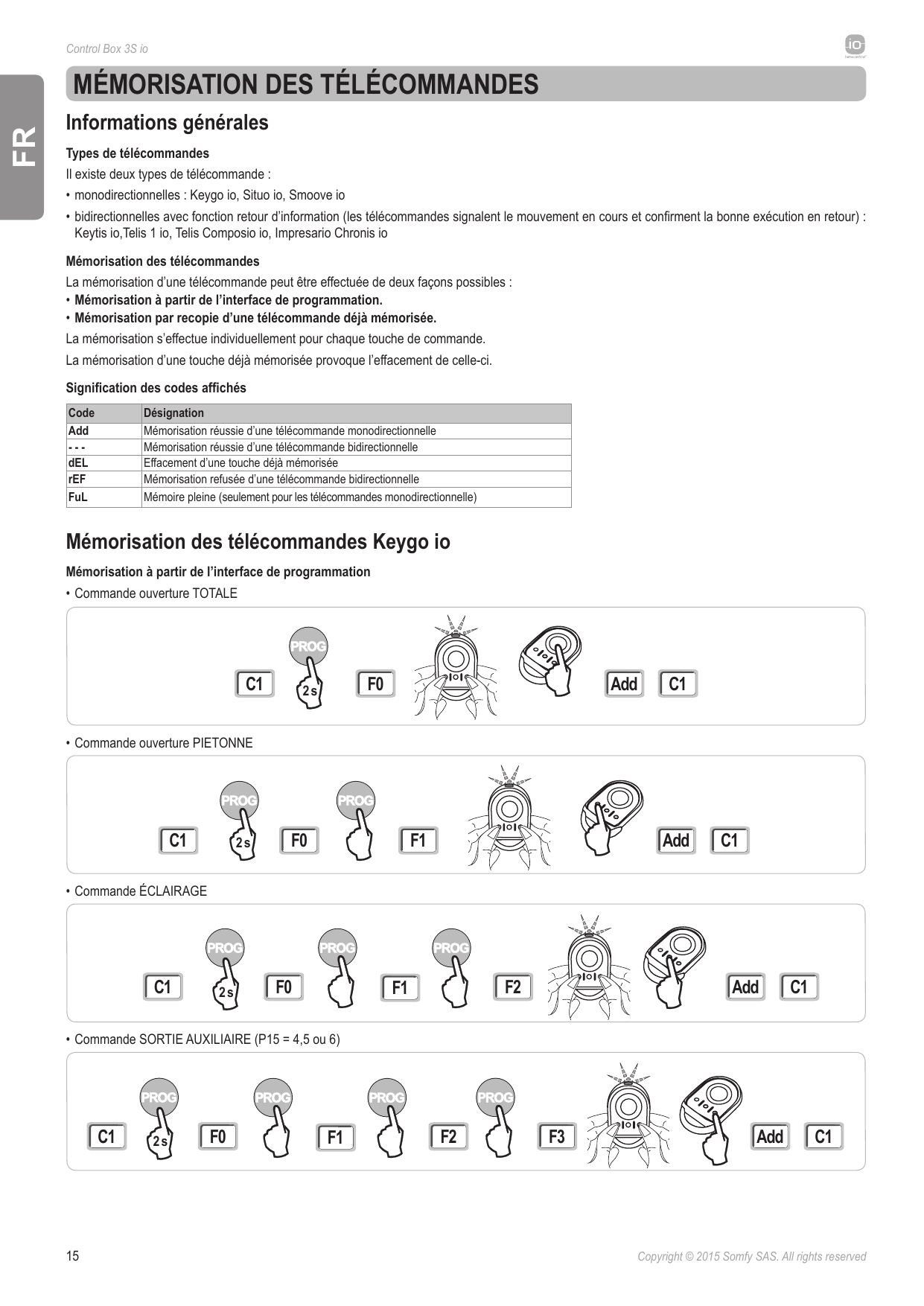

  • Mémorisation des télécommandes Keygo io

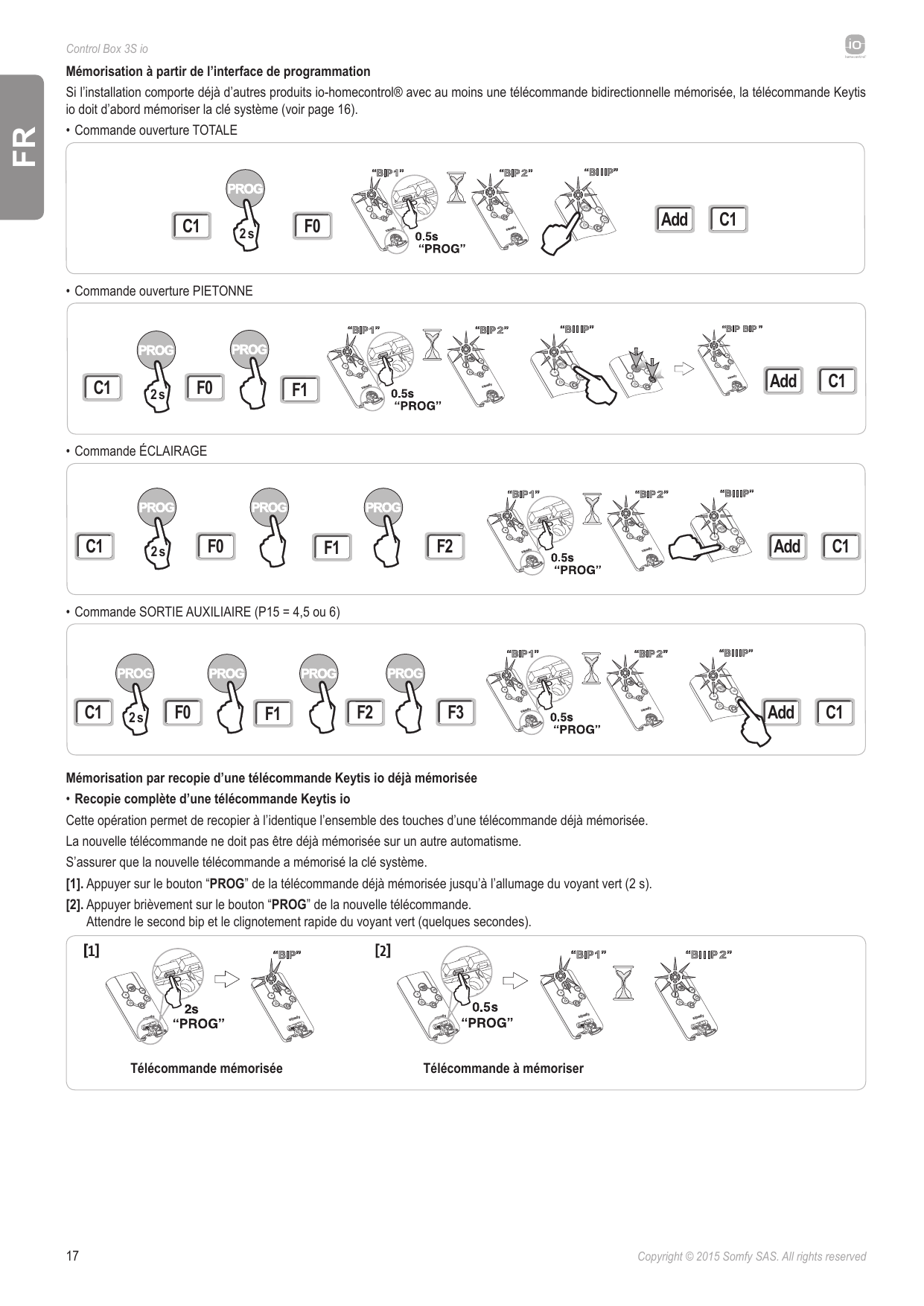

  • Mémorisation des télécommandes Keytis io
  • Mémorisation des télécommandes 3 touches (Telis io, Telis Composio io, etc.)
• Effacement des télécommandes et de tous les réglages
• Verrouillage des touches de programmation
• Diagnostic
• Caractéristiques techniques

Consignes de sécurité

Ce symbole signale un danger dont les différents degrés sont décrits ci-dessous.

Mise en garde - Instructions importantes de sécurité

Introduction

Informations importantes

Ce produit est une armoire de commande pour des portails battants, en usage résidentiel. Pour être conforme à la norme EN 60335-2-103, ce produit doit être impérativement installé avec un moteur Somfy. L'ensemble est désigné sous le nom de motorisation. Ces instructions ont notamment pour objectif de satisfaire les exigences de la dite norme et ainsi d'assurer la sécurité des biens et des personnes.

Si un doute apparaît lors de l'installation de la motorisation ou pour obtenir des informations complémentaires, consulter le site internet www.somfy.com. Ces instructions sont susceptibles d'être modifiées en cas d'évolution des normes ou de la motorisation.

Vérifications préliminaires

Environnement d'installation

État du portail à motoriser

Voir consignes de sécurité du moteur Somfy.

Pré-équipement électrique

Passage des câbles

Les câbles enterrés doivent être équipés d'une gaine de protection de diamètre suffisant pour passer le câble du moteur et les câbles des accessoires. Pour les câbles non enterrés, utiliser un passe-câble qui supportera le passage des véhicules (réf. 2400484).

Consignes de sécurité relatives à l'installation

Après installation, s'assurer que :

• le mécanisme est correctement réglé
• le dispositif de débrayage manuel fonctionne correctement
• la motorisation change de sens quand le portail rencontre un objet de 50 mm de haut positionné à mi-hauteur du vantail.

Dispositifs de sécurité

Précautions vestimentaires

Enlever tous bijoux (bracelet, chaîne ou autres) lors de l'installation. Pour les opérations de manipulation, de perçage et de soudure, porter les protections adéquates (lunettes spéciales, gants, casque antibruit, etc.).

Réglementation

Nous, SOMFY, déclarons que ce produit est conforme aux exigences essentielles des directives européennes applicables. Une déclaration de conformité est mise à disposition à l'adresse internet www.somfy.com/ce (CONTROL BOX 3S AXOVIA io / CONTROL BOX 3S IXENGO io).

Assistance

Vous rencontrez peut être des difficultés dans l'installation de votre motorisation ou des questions sans réponses. N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous répondre. Internet : www.somfy.com

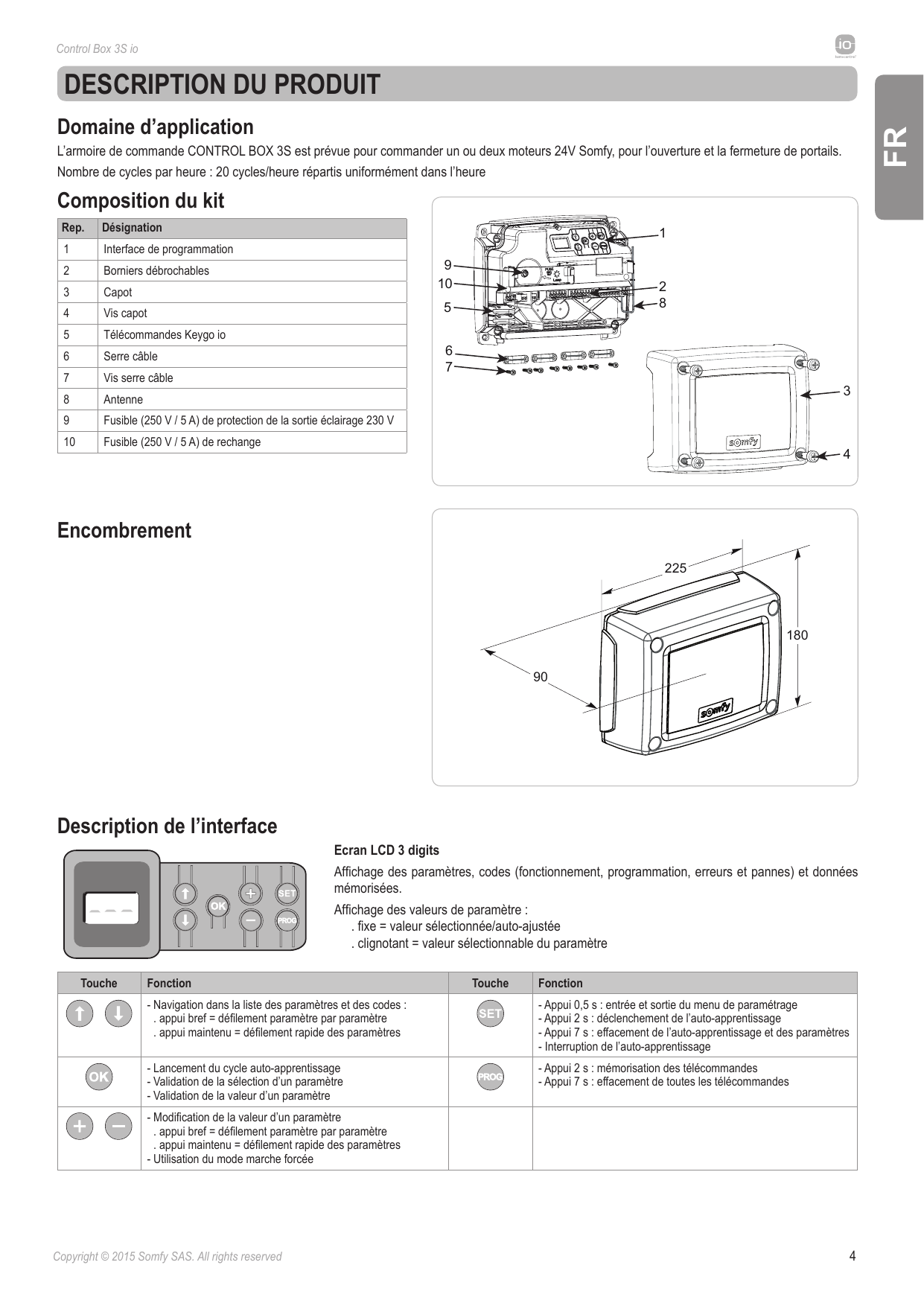

Description du produit

Domaine d'application

L'armoire de commande CONTROL BOX 3S est prévue pour commander un ou deux moteurs 24V Somfy, pour l'ouverture et la fermeture de portails.

Nombre de cycles par heure : 20 cycles/heure répartis uniformément dans l'heure.

Composition du kit

Rep.	Désignation
1	Interface de programmation
2	Borniers débrochables
3	Capot
4	Vis capot
5	Télécommandes Keygo io
6	Serre câble
7	Vis serre câble
8	Antenne
9	Fusible (250 V / 5 A) de protection de la sortie éclairage 230 V
10	Fusible (250 V / 5 A) de rechange

Encombrement

Dimensions : 225 mm (largeur) × 180 mm (hauteur) × 90 mm (profondeur).

Description de l'interface

Écran LCD 3 digits — Affichage des paramètres, codes (fonctionnement, programmation, erreurs et pannes) et données mémorisées.

Affichage des valeurs de paramètre :

• fixe = valeur sélectionnée/auto-ajustée
• clignotant = valeur sélectionnable du paramètre

Touche	Fonction
Flèches Haut / Bas	Navigation dans la liste des paramètres et des codes : appui bref = défilement paramètre par paramètre ; appui maintenu = défilement rapide des paramètres
OK	Lancement du cycle auto-apprentissage ; validation de la sélection d'un paramètre ; validation de la valeur d'un paramètre
+ / −	Modification de la valeur d'un paramètre : appui bref = défilement paramètre par paramètre ; appui maintenu = défilement rapide des paramètres. Utilisation du mode marche forcée
SET	Appui 0,5 s : entrée et sortie du menu de paramétrage. Appui 2 s : déclenchement de l'auto-apprentissage. Appui 7 s : effacement de l'auto-apprentissage et des paramètres. Interruption de l'auto-apprentissage
PROG	Appui 2 s : mémorisation des télécommandes. Appui 7 s : effacement de toutes les télécommandes

Installation

Fixation de l'armoire

• La longueur maximum autorisée pour les câbles reliant l'armoire de commande aux moteurs est de 20 m.
• Installer l'armoire de commande à une hauteur minimum de 40 cm par rapport au sol.
• Utiliser des vis adaptées au type de support de fixation.

1. Utiliser le fond de l'armoire de commande pour tracer les points de fixation sur le support. Attention : vérifier que l'armoire de commande est de niveau.
2. Percer le support.
3. Fixer l'armoire de commande.

Avant de fermer l'armoire de commande, vérifier que le joint d'étanchéité est correctement installé.

Câblage des moteurs

M1 est le moteur installé sur le vantail qui s'ouvre en premier et se ferme en dernier.

1. Câbler le moteur du vantail qui doit s'ouvrir en premier et se fermer en dernier sur le connecteur M1 (bornes 11 et 12).
2. Câbler le second moteur sur le connecteur M2 (bornes 14 et 15).

Nota : pour les moteurs Ixengo, câbler le fin de course de M1 (câble blanc) sur la borne 13 et le fin de course de M2 (câble blanc) sur la borne 16.

Une étape de vérification du câblage des moteurs et du sens d'ouverture des vantaux est prévue au début de la mise en service de la motorisation.

Raccordement à l'alimentation secteur

Raccorder les bornes 1 et 2 de l'armoire de commande à l'alimentation secteur 230V.

Nota :

• En cas d'arrachement, le fil de terre doit toujours être plus long que la phase et le neutre.
• Si le raccordement d'un éclairage de zone de classe 1 est prévu, raccorder l'armoire de commande à la terre (borne 3 ou 4).

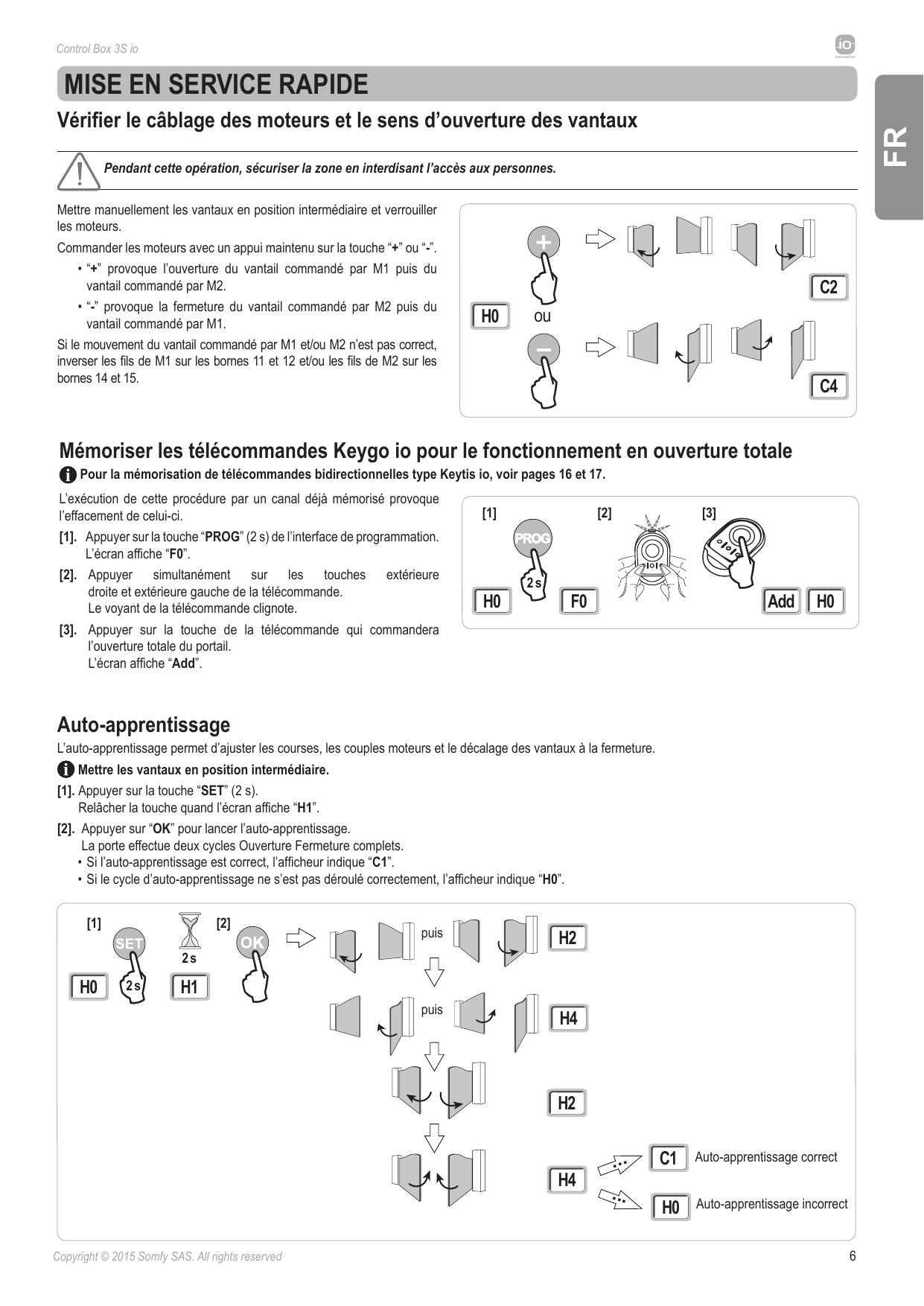

Mise en service rapide

Vérifier le câblage des moteurs et le sens d'ouverture des vantaux

Mettre manuellement les vantaux en position intermédiaire et verrouiller les moteurs. Commander les moteurs avec un appui maintenu sur la touche « + » ou « − ».

• « + » provoque l'ouverture du vantail commandé par M1 puis du vantail commandé par M2.
• « − » provoque la fermeture du vantail commandé par M2 puis du vantail commandé par M1.

Si le mouvement du vantail commandé par M1 et/ou M2 n'est pas correct, inverser les fils de M1 sur les bornes 11 et 12 et/ou les fils de M2 sur les bornes 14 et 15.

Mémoriser les télécommandes Keygo io pour le fonctionnement en ouverture totale

Pour la mémorisation de télécommandes bidirectionnelles type Keytis io, voir chapitre correspondant.

L'exécution de cette procédure par un canal déjà mémorisé provoque l'effacement de celui-ci.

1. Appuyer sur la touche « PROG » (2 s) de l'interface de programmation. L'écran affiche « F0 ».
2. Appuyer simultanément sur les touches extérieure droite et extérieure gauche de la télécommande. Le voyant de la télécommande clignote.
3. Appuyer sur la touche de la télécommande qui commandera l'ouverture totale du portail. L'écran affiche « Add ».

Auto-apprentissage

L'auto-apprentissage permet d'ajuster les courses, les couples moteurs et le décalage des vantaux à la fermeture.

Mettre les vantaux en position intermédiaire.

1. Appuyer sur la touche « SET » (2 s). Relâcher la touche quand l'écran affiche « H1 ».
2. Appuyer sur « OK » pour lancer l'auto-apprentissage. La porte effectue deux cycles Ouverture Fermeture complets.
   • Si l'auto-apprentissage est correct, l'afficheur indique « C1 ».
   • Si le cycle d'auto-apprentissage ne s'est pas déroulé correctement, l'afficheur indique « H0 ».

Il est possible d'accéder au mode auto-apprentissage à tout moment y compris lorsque le cycle d'auto-apprentissage a déjà été effectué et que l'afficheur indique « C1 ».

L'auto-apprentissage peut être interrompu par :

• l'activation d'une entrée de sécurité (cellules photoélectriques, etc.)
• l'apparition d'un défaut technique (protection thermique, etc.)
• l'appui sur une touche de commande (interface armoire, télécommande mémorisée, point de commande câblé, etc.).

En cas d'interruption, l'afficheur indique « H0 », l'armoire revient en mode « Attente de réglage ».

En mode « Attente de réglage », les commandes radio fonctionnent et le mouvement du portail s'effectue à vitesse très réduite. Ce mode ne doit être utilisé que pendant l'installation. Il est impératif de réaliser un auto-apprentissage réussi avant l'utilisation normale du portail.

Pendant l'auto-apprentissage, si le portail est à l'arrêt, un appui sur « SET » permet de sortir du mode auto-apprentissage.

Conformité aux normes

Dans les installations usuelles, l'auto-apprentissage permet d'être conforme à la norme EN 12453 - annexe A sans réglage supplémentaire. Pour des vantaux lourds ou avec des cotes d'implantation particulières, il est nécessaire de mesurer la force d'impact une fois l'auto-apprentissage réussi.

Si le temps dynamique Td est trop important, diminuer le couple moteur (paramètres P25 à P32). Si la force dynamique Fd est trop importante, diminuer la vitesse (paramètres P19 et P20).

Limites pour lesquelles l'installation est conforme une fois l'auto-apprentissage réussi*

Motorisation	Longueur vantail	Poids vantail	Conformité à la norme EN 12453 annexe A
Axovia MultiPro	1 m à 2,5 m	< 150 kg	Conforme*
Axovia MultiPro	—	150 kg à 300 kg	A vérifier
Axovia 220B	1 m à 2 m	< 200 kg	Conforme*
Axovia 180B	1 m à 1,8 m	< 200 kg	A vérifier
Ixengo	1 m à 2 m	< 100 kg	Conforme*
Ixengo	2 m à 4 m	100 kg à 400 kg	A vérifier

* pour des cotes d'implantation usuelles ; en cas de doute, Somfy recommande de mesurer la force d'impact une fois l'auto-apprentissage réussi.

Essai de fonctionnement

Utilisation des télécommandes Keygo io

Mode de fonctionnement séquentiel par défaut (P01=0) : chaque appui sur la télécommande enchaîne ouverture (C2) → stop → fermeture (C4) → stop → ouverture (C2)…

Fonctionnement de la détection d'obstacle

• Détection d'obstacle à l'ouverture = arrêt + retrait.
• Détection d'obstacle à la fermeture = arrêt + réouverture totale.

Fonctionnement des cellules photoélectriques

Avec cellules photoélectriques connectées au contact sec./Cell (bornes 23-24) et paramètre Entrée de sécurité cellules P07 = 1.

• Occultation des cellules portail ouvert = aucun mouvement du portail n'est possible jusqu'au passage en mode de fonctionnement homme mort (au bout de 3 minutes).
• Occultation des cellules à l'ouverture = l'état des cellules n'est pas pris en compte, le portail continue son mouvement.
• Occultation des cellules à la fermeture = le portail s'arrête et se réouvre totalement.

Fonctionnement anti-intrusion, résistance au vent

(sur les armoires de commande Control Box 3S Axovia io)

Maintien du portail en position fermé ou ouvert par réinjection de courant en cas de tentative d'intrusion ou de vent fort.

Fonctionnements particuliers

Voir livret utilisateur.

Raccordement des périphériques

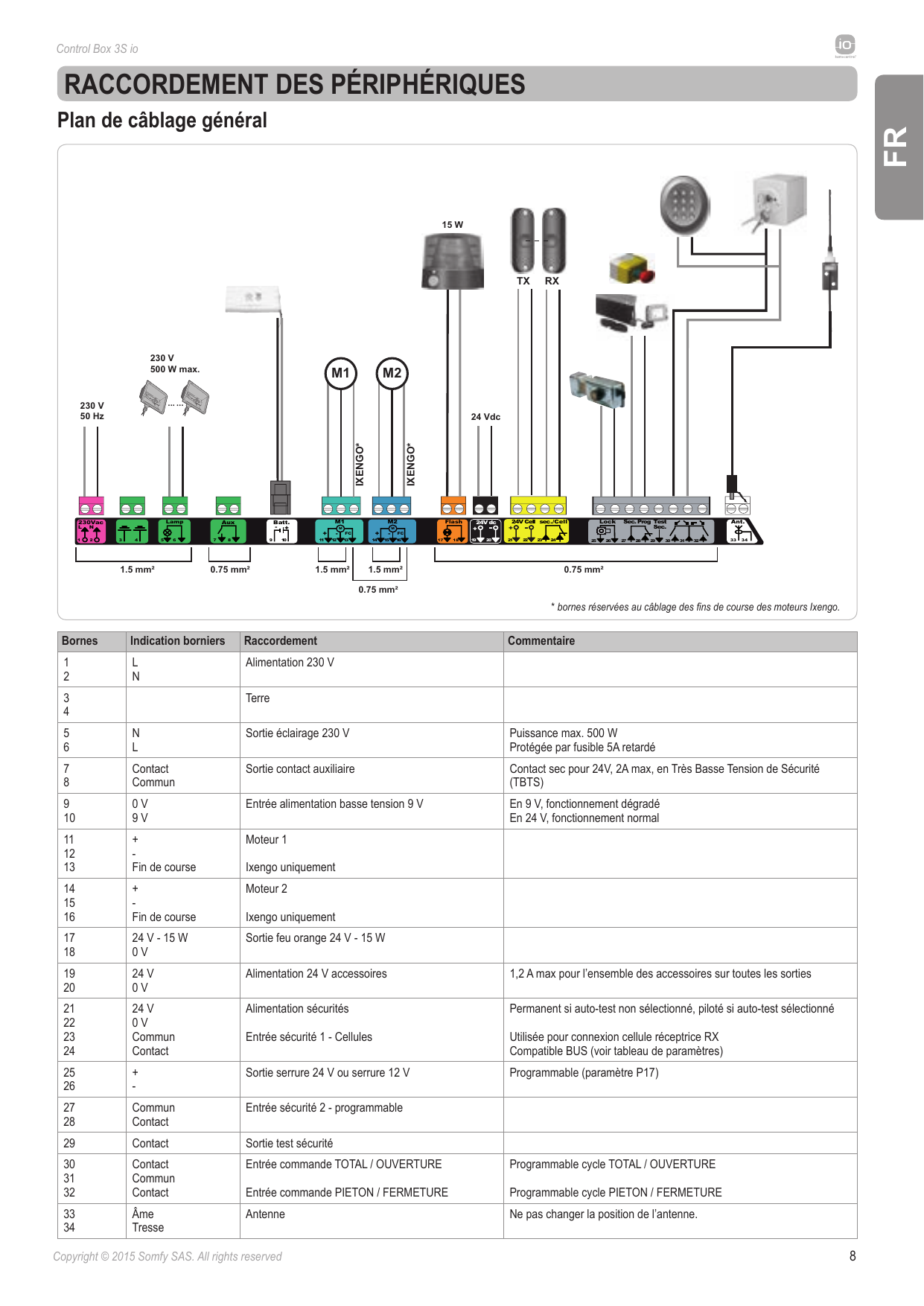

Plan de câblage général

Bornes	Indication borniers	Raccordement	Commentaire
1 / 2	L / N	Alimentation 230 V
3 / 4	—	Terre
5 / 6	N / L	Sortie éclairage 230 V	Puissance max. 500 W. Protégée par fusible 5A retardé
7 / 8	Contact / Commun	Sortie contact auxiliaire	Contact sec pour 24V, 2A max, en Très Basse Tension de Sécurité (TBTS)
9 / 10	0 V / 9 V	Entrée alimentation basse tension 9 V	En 9 V, fonctionnement dégradé ; en 24 V, fonctionnement normal
11 / 12 / 13	+ / − / Fin de course	Moteur 1	Ixengo uniquement (fin de course)
14 / 15 / 16	+ / − / Fin de course	Moteur 2	Ixengo uniquement (fin de course)
17 / 18	24 V - 15 W / 0 V	Sortie feu orange 24 V - 15 W
19 / 20	24 V / 0 V	Alimentation 24 V accessoires	1,2 A max pour l'ensemble des accessoires sur toutes les sorties
21 / 22	24 V / 0 V	Alimentation sécurités	Permanent si auto-test non sélectionné, piloté si auto-test sélectionné
23 / 24	Commun / Contact	Entrée sécurité 1 - Cellules	Utilisée pour connexion cellule réceptrice RX. Compatible BUS (voir tableau de paramètres)
25 / 26	+ / −	Sortie serrure 24 V ou serrure 12 V	Programmable (paramètre P17)
27 / 28	Commun / Contact	Entrée sécurité 2 - programmable
29	Contact	Sortie test sécurité
30 / 31 / 32	Contact / Commun / Contact	Entrée commande TOTAL / OUVERTURE ; Entrée commande PIETON / FERMETURE	Programmable cycle TOTAL / OUVERTURE ; programmable cycle PIETON / FERMETURE
33 / 34	Âme / Tresse	Antenne	Ne pas changer la position de l'antenne.

* bornes réservées au câblage des fins de course des moteurs Ixengo.

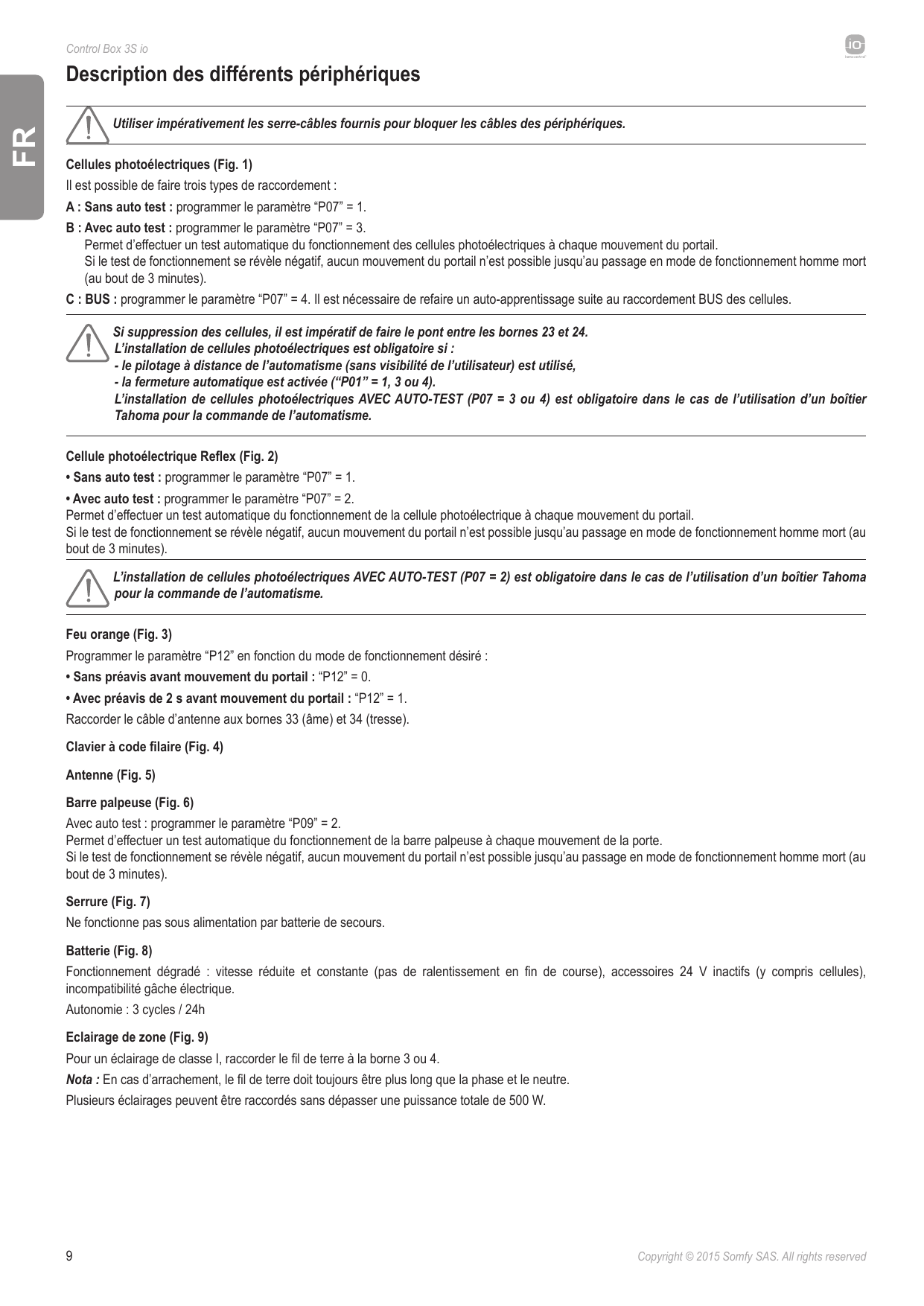

Description des différents périphériques

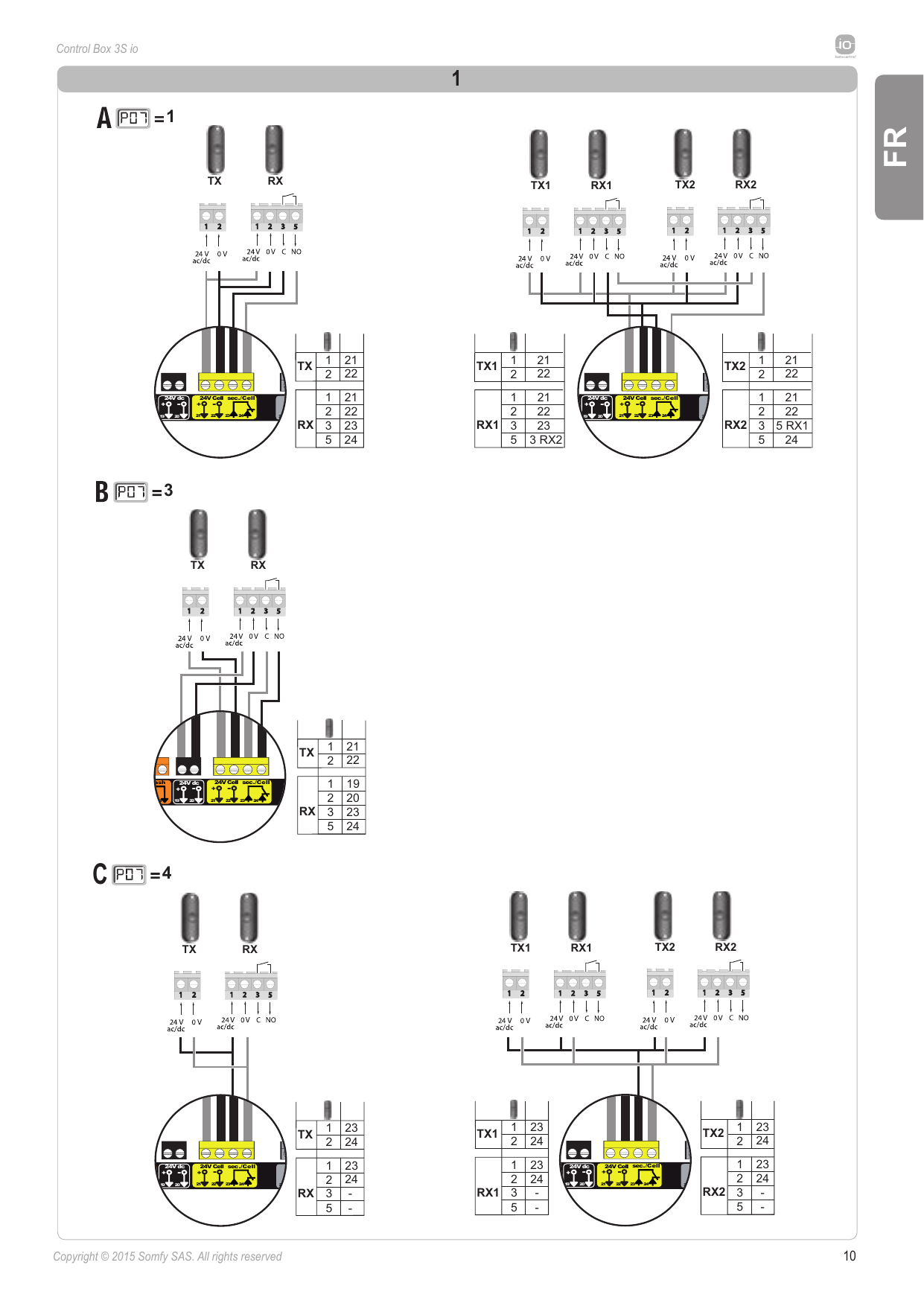

Cellules photoélectriques

Il est possible de faire trois types de raccordement :

• A : Sans auto test : programmer le paramètre « P07 » = 1.
• B : Avec auto test : programmer le paramètre « P07 » = 3. Permet d'effectuer un test automatique du fonctionnement des cellules photoélectriques à chaque mouvement du portail. Si le test de fonctionnement se révèle négatif, aucun mouvement du portail n'est possible jusqu'au passage en mode de fonctionnement homme mort (au bout de 3 minutes).
• C : BUS : programmer le paramètre « P07 » = 4. Il est nécessaire de refaire un auto-apprentissage suite au raccordement BUS des cellules.

Cellule photoélectrique Reflex

• Sans auto test : programmer le paramètre « P07 » = 1.
• Avec auto test : programmer le paramètre « P07 » = 2. Permet d'effectuer un test automatique du fonctionnement de la cellule photoélectrique à chaque mouvement du portail. Si le test de fonctionnement se révèle négatif, aucun mouvement du portail n'est possible jusqu'au passage en mode de fonctionnement homme mort (au bout de 3 minutes).

Feu orange

Programmer le paramètre « P12 » en fonction du mode de fonctionnement désiré :

• Sans préavis avant mouvement du portail : « P12 » = 0.
• Avec préavis de 2 s avant mouvement du portail : « P12 » = 1.

Raccorder le câble d'antenne aux bornes 33 (âme) et 34 (tresse).

Clavier à code filaire

Antenne

Barre palpeuse

Avec auto test : programmer le paramètre « P09 » = 2. Permet d'effectuer un test automatique du fonctionnement de la barre palpeuse à chaque mouvement de la porte. Si le test de fonctionnement se révèle négatif, aucun mouvement du portail n'est possible jusqu'au passage en mode de fonctionnement homme mort (au bout de 3 minutes).

Serrure

Ne fonctionne pas sous alimentation par batterie de secours.

Batterie

Fonctionnement dégradé : vitesse réduite et constante (pas de ralentissement en fin de course), accessoires 24 V inactifs (y compris cellules), incompatibilité gâche électrique. Autonomie : 3 cycles / 24h.

Éclairage de zone

Pour un éclairage de classe I, raccorder le fil de terre à la borne 3 ou 4.

Nota : En cas d'arrachement, le fil de terre doit toujours être plus long que la phase et le neutre. Plusieurs éclairages peuvent être raccordés sans dépasser une puissance totale de 500 W.

Paramétrage avancé

Navigation dans la liste des paramètres

Appui sur…	pour…
SET	Entrer et sortir du menu de paramétrage
Flèches Haut / Bas	Naviguer dans la liste des paramètres et des codes : appui bref = défilement normal paramètre par paramètre ; appui maintenu = défilement rapide des paramètres
OK	Valider la sélection d'un paramètre ; valider la valeur d'un paramètre
+ / −	Augmenter/diminuer la valeur d'un paramètre : appui bref = défilement normal ; appui maintenu = défilement rapide

Affichage des valeurs de paramètre

Si l'affichage est fixe, la valeur affichée est la valeur sélectionnée pour ce paramètre. Si l'affichage est clignotant, la valeur affichée est une valeur sélectionnable pour ce paramètre.

Signification des différents paramètres

Code	Désignation	Valeurs (gras = par défaut)	Commentaires
P01	Mode de fonctionnement cycle total	0 : séquentiel ; 1 : séquentiel + temporisation de fermeture ; 2 : semi-automatique ; 3 : automatique ; 4 : automatique + blocage cellule ; 5 : homme mort (filaire)	0 : chaque appui sur la touche provoque le mouvement selon le cycle ouverture, stop, fermeture, stop… 1 : la fermeture se fait automatiquement après la temporisation P02 ; un appui interrompt le mouvement et la temporisation. 2 : un appui pendant l'ouverture est sans effet, un appui pendant la fermeture provoque la réouverture. 3 : fermeture automatique après P02, appui pendant l'ouverture sans effet, appui pendant fermeture = réouverture, appui pendant temporisation relance la temporisation. 4 : le passage devant les cellules provoque la fermeture après 2 s fixe. 5 : pilotage par action maintenue sur commande filaire uniquement, commandes radio inactives. Le mode fermeture automatique n'est autorisé que si des cellules sont installées et P07=1 à 4. Modes 3 et 4 incompatibles avec un pilotage à distance TaHoma.
P02	Temporisation de fermeture automatique en fonctionnement total	0 à 30 (valeur × 10 s) ; 2 : 20 s	Si valeur 0, la fermeture automatique du portail est instantanée.
P03	Mode de fonctionnement cycle piéton	0 : identique au mode cycle total ; 1 : sans fermeture automatique ; 2 : avec fermeture automatique	Paramétrable seulement si P01 = 0 à 2. P03 = 2 incompatible avec un pilotage à distance TaHoma. 2 : fermeture automatique autorisée uniquement si cellules installées (P07=1 à 4), temporisation programmable au P04 (courte) ou P05 (longue).
P04	Temporisation courte de fermeture automatique en cycle piéton	0 à 30 (valeur × 10 s) ; 2 : 20 s	Si valeur 0, la fermeture automatique est instantanée.
P05	Temporisation longue de fermeture automatique en cycle piéton	0 à 99 (valeur × 5 min) ; 0 : 0 s	La valeur 0 doit être sélectionnée si c'est la temporisation courte qui prévaut.
P07	Entrée de sécurité cellules	0 : inactive ; 1 : active ; 2 : active avec auto-test par sortie test ; 3 : active avec auto-test par commutation d'alimentation ; 4 : cellules bus	0 : entrée non prise en compte. 1 : sans auto test, tester tous les 6 mois. 2 : auto test par sortie test (cellule reflex). 3 : auto test par commutation d'alimentation (bornes 21 et 22). 4 : application cellules bus.
P09	Entrée de sécurité programmable	0 : inactive ; 1 : active ; 2 : active avec auto-test par sortie test ; 3 : active avec auto-test par commutation d'alimentation	0 : entrée non prise en compte. 1 : sans auto test. 2 : auto test par sortie test. 3 : auto test par commutation d'alimentation (bornes 21 et 22).
P10	Entrée de sécurité programmable - fonction	0 : active fermeture ; 1 : active ouverture ; 2 : active fermeture + ADMAP ; 3 : tout mouvement interdit	0 : active seulement en fermeture. 1 : active seulement en ouverture. 2 : active en fermeture et si activée l'ouverture est impossible. 3 : arrêt d'urgence, aucun mouvement possible si activée.
P11	Entrée de sécurité programmable - action	0 : arrêt ; 1 : arrêt + retrait ; 2 : arrêt + réinversion totale	0 : arrêt d'urgence, obligatoire si P10=3, interdit si barre palpeuse connectée. 1 : recommandé pour barre palpeuse. 2 : recommandé pour cellule.
P12	Préavis du feu orange	0 : sans préavis ; 1 : avec préavis de 2 s avant mouvement	Si le portail donne sur la voie publique, sélectionner obligatoirement P12=1.
P13	Sortie éclairage de zone	0 : inactive ; 1 : fonctionnement piloté ; 2 : fonctionnement automatique + piloté	0 : non prise en compte. 1 : pilotage par télécommande. 2 : pilotage par télécommande à l'arrêt + allumage automatique en mouvement, maintenu selon P14. P13=2 obligatoire pour un fonctionnement en mode automatique.
P14	Temporisation éclairage de zone	0 à 60 (valeur × 10 s) ; 6 : 60 s	Si valeur 0, l'éclairage s'éteint tout de suite après la fin du mouvement.
P15	Sortie auxiliaire	0 : inactive ; 1 : automatique témoin de portail ouvert ; 2 : automatique bistable temporisé ; 3 : automatique impulsionnel ; 4 : piloté bistable (ON-OFF) ; 5 : piloté impulsionnel ; 6 : piloté bistable temporisé	1 : témoin éteint si fermé, clignote si en mouvement, allumé si ouvert. 2 : activée au début et pendant le mouvement puis désactivée à la fin de P16. 3 : impulsion au début du mouvement. 4 : ON/OFF à chaque appui. 5 : impulsion sur appui radio. 6 : activée sur appui radio puis désactivée à la fin de P16.
P16	Temporisation sortie auxiliaire	0 à 60 (valeur × 10 s) ; 6 : 60 s	Active seulement si P15 = 2 ou 6.
P17	Sortie serrure	0 : active impulsionnelle 24V ; 1 : active impulsionnelle 12V	La serrure est libérée au démarrage de l'ouverture.
P18	Coup de bélier	0 : inactif ; 1 : actif	1 : recommandé pour l'utilisation d'une serrure électrique. Disponible uniquement sur les armoires Control Box 3S Axovia io.
P19	Vitesse en fermeture	1 : la plus lente à 10 : la plus rapide. Défaut : Axovia io = 5, Ixengo io = 6	En cas de modification, l'installateur doit vérifier que la limitation des forces est conforme à l'annexe A de la norme EN 12453 ou installer une barre palpeuse.
P20	Vitesse en ouverture	1 : la plus lente à 10 : la plus rapide. Défaut : Axovia io = 5, Ixengo io = 6
P21	Zone de ralentissement en fermeture	0 : la plus courte à 5 : la plus longue. Défaut : 1
P22	Zone de ralentissement en ouverture	0 : la plus courte à 5 : la plus longue. Défaut : 1
P23	Décalage M1/M2 en fermeture	1 : décalage minimum à 10 : décalage maximum. Ajustée à l'issue auto-apprentissage	1 : décalage minimum garantissant le non croisement des vantaux. Interdit si portail battant avec 1 vantail « recouvrant ». 10 : décalage maximum correspondant au mouvement complet d'un vantail puis l'autre.
P24	Décalage M1/M2 en ouverture	1 : décalage minimum à 10 : décalage maximum. Ajustée à l'issue auto-apprentissage
P25	Limitation du couple fermeture M1	1 : couple minimum à 10 (Axovia) ou 20 (Ixengo) : couple maximum. Ajustée à l'issue auto-apprentissage	En cas de modification, l'installateur doit vérifier que la limitation des forces est conforme à l'annexe A de la norme EN 12453 ou installer une barre palpeuse. Si le couple est trop faible, risque de détections d'obstacle intempestives. Si le couple est trop élevé, risque de non conformité à la norme.
P26	Limitation du couple ouverture M1
P27	Limitation du couple ralentissement en fermeture M1
P28	Limitation du couple ralentissement en ouverture M1
P29	Limitation du couple fermeture M2
P30	Limitation du couple ouverture M2
P31	Limitation du couple ralentissement en fermeture M2
P32	Limitation du couple ralentissement en ouverture M2
P37	Entrées de commande filaire	0 : mode cycle total - cycle piéton ; 1 : mode ouverture - fermeture	0 : borne 30 = cycle total, borne 32 = cycle piéton. 1 : borne 30 = ouverture seulement, borne 32 = fermeture seulement.
P39	Temporisation de maintien sur butée	0 : sans temporisation ; 1 : avec temporisation	Disponible uniquement sur les armoires Control Box 3S Ixengo io.
P40	Vitesse d'accostage en fermeture	1 : la plus lente à 4 : la plus rapide. Défaut : 2	En cas de modification, l'installateur doit vérifier que la limitation des forces est conforme à l'annexe A de la norme EN 12453 ou installer une barre palpeuse.
P41	Vitesse d'accostage en ouverture	1 : la plus lente à 4 : la plus rapide. Défaut : 2

Mémorisation des télécommandes

Informations générales

Types de télécommandes

Il existe deux types de télécommande :

• monodirectionnelles : Keygo io, Situo io, Smoove io
• bidirectionnelles avec fonction retour d'information (les télécommandes signalent le mouvement en cours et confirment la bonne exécution en retour) : Keytis io, Telis 1 io, Telis Composio io, Impresario Chronis io

Mémorisation des télécommandes

La mémorisation d'une télécommande peut être effectuée de deux façons possibles :

• Mémorisation à partir de l'interface de programmation.
• Mémorisation par recopie d'une télécommande déjà mémorisée.

La mémorisation s'effectue individuellement pour chaque touche de commande. La mémorisation d'une touche déjà mémorisée provoque l'effacement de celle-ci.

Signification des codes affichés

Code	Désignation
Add	Mémorisation réussie d'une télécommande monodirectionnelle
- - -	Mémorisation réussie d'une télécommande bidirectionnelle
dEL	Effacement d'une touche déjà mémorisée
rEF	Mémorisation refusée d'une télécommande bidirectionnelle
FuL	Mémoire pleine (seulement pour les télécommandes monodirectionnelle)

Mémorisation des télécommandes Keygo io

Mémorisation à partir de l'interface de programmation

Pour chaque fonction, appuyer sur « PROG » (2 s) puis à nouveau brièvement sur « PROG » pour passer à la fonction suivante (F0, F1, F2, F3), avant d'appuyer sur la touche de la télécommande :

• Commande ouverture TOTALE : PROG (2 s) → F0 → appui télécommande → Add
• Commande ouverture PIETONNE : PROG (2 s) → F0 → PROG → F1 → appui télécommande → Add
• Commande ÉCLAIRAGE : PROG (2 s) → F0 → F1 → F2 → appui télécommande → Add
• Commande SORTIE AUXILIAIRE (P15 = 4, 5 ou 6) : PROG (2 s) → F0 → F1 → F2 → F3 → appui télécommande → Add

Mémorisation par recopie d'une télécommande Keygo io déjà mémorisée

Cette opération permet de recopier la programmation d'une touche de télécommande déjà mémorisée.

1. Appuyer simultanément sur les touches extérieure droite et extérieure gauche de la télécommande déjà mémorisée jusqu'au clignotement du voyant vert (2 s).
2. Appuyer pendant 2 secondes sur la touche à recopier de la télécommande déjà mémorisée.
3. Appuyer brièvement et simultanément sur les touches extérieure droite et extérieure gauche de la nouvelle télécommande.
4. Appuyer brièvement sur la touche choisie pour le pilotage de la motorisation sur la nouvelle télécommande.

Mémorisation des télécommandes Keytis io

Une touche déjà mémorisée ne peut être mémorisée sur un second récepteur. Pour savoir si une touche est déjà mémorisée, appuyer sur celle-ci :

• touche déjà mémorisée → allumage voyant vert.
• touche non mémorisée → allumage voyant orange.

Pour effacer une touche déjà mémorisée, voir chapitre « Effacement individuel d'une touche de télécommande Keytis io ».

Mémorisation de la clé système

1. Placer la télécommande mémorisée dans le mode de transfert de clé :
   • Télécommandes Keytis io, Telis io, Impresario io, Composio io : appuyer sur le bouton « KEY » jusqu'à allumage du voyant vert (2 s).
   • Autre télécommande : consulter la notice.
2. Appuyer brièvement sur le bouton « KEY » de la nouvelle télécommande. Attendre le bip de confirmation (quelques secondes).

Mémorisation à partir de l'interface de programmation

Si l'installation comporte déjà d'autres produits io-homecontrol® avec au moins une télécommande bidirectionnelle mémorisée, la télécommande Keytis io doit d'abord mémoriser la clé système.

• Commande ouverture TOTALE : PROG (2 s) → F0 → appui 0,5 s « PROG » sur la télécommande → Add
• Commande ouverture PIETONNE : PROG (2 s) → F0 → PROG → F1 → appui « PROG » télécommande → Add
• Commande ÉCLAIRAGE : PROG (2 s) → F0 → F1 → F2 → appui « PROG » télécommande → Add
• Commande SORTIE AUXILIAIRE (P15 = 4, 5 ou 6) : PROG (2 s) → F0 → F1 → F2 → F3 → appui « PROG » télécommande → Add

Mémorisation par recopie d'une télécommande Keytis io déjà mémorisée — Recopie complète

Cette opération permet de recopier à l'identique l'ensemble des touches d'une télécommande déjà mémorisée. La nouvelle télécommande ne doit pas être déjà mémorisée sur un autre automatisme. S'assurer que la nouvelle télécommande a mémorisé la clé système.

1. Appuyer sur le bouton « PROG » de la télécommande déjà mémorisée jusqu'à l'allumage du voyant vert (2 s).
2. Appuyer brièvement sur le bouton « PROG » de la nouvelle télécommande. Attendre le second bip et le clignotement rapide du voyant vert (quelques secondes).

Recopie individuelle d'une touche de télécommande Keytis io

Cette opération permet de recopier la mémorisation d'une seule touche d'une télécommande déjà mémorisée sur une touche vide d'une nouvelle télécommande. S'assurer que la nouvelle télécommande a mémorisé la clé système.

1. Appuyer sur le bouton « PROG » de la télécommande déjà mémorisée jusqu'à l'allumage du voyant vert (2 s).
2. Appuyer brièvement sur la touche à recopier de la télécommande déjà mémorisée.
3. Appuyer brièvement sur le bouton « PROG » de la nouvelle télécommande. Attendre le bip de confirmation (quelques secondes).
4. Appuyer brièvement sur la touche choisie pour le pilotage moteur sur la nouvelle télécommande.

Mémorisation des télécommandes 3 touches (Telis io, Telis Composio io, etc.)

Fonction des touches d'une télécommande 3 touches

Fonction	Touche Haut (∧)	Touche my	Touche Bas (∨)
F0	Ouverture totale	Stop	Fermeture totale
F1	Ouverture totale	Stop	Fermeture totale
F2	Eclairage ON	—	Eclairage OFF
F3	Sortie aux. ON	—	Sortie aux. OFF

Mémorisation à partir de l'interface de programmation

Pour mémoriser une télécommande 3 touches io bi-directionnelles (Telis io, Impresario Chronis io, …), s'assurer que cette télécommande a mémorisé la clé système.

1. Appuyer sur la touche « PROG » (2 s) de l'interface de programmation. L'écran affiche « F0 ». Nota : un nouvel appui sur « PROG » permet de passer à la mémorisation de la fonction suivante.
2. Appuyer sur « PROG » à l'arrière de la télécommande 3 touches pour mémoriser la fonction. L'écran affiche « Add ».

Mémorisation par recopie d'une télécommande 3 touches io monodirectionnelles déjà mémorisée

Effacement des télécommandes et de tous les réglages

Effacement individuel d'une touche de télécommande Keytis io ou Keygo io

Celui-ci peut être réalisé :

• par la mémorisation à partir de l'interface de programmation. La mémorisation d'une touche déjà mémorisée provoque l'effacement de celle-ci.
• par effacement direct sur la télécommande (uniquement pour les télécommandes Keytis io). Appuyer simultanément sur le bouton « PROG » et la TOUCHE à effacer de la télécommande.

Effacement des télécommandes mémorisées

Provoque l'effacement de toutes les télécommandes mémorisées et de la clé système mémorisée. Procédure : PROG (7 s) → F0 → rSt → C1.

Nota : Pour les télécommandes Keytis io, répéter la procédure d'effacement direct pour l'ensemble des touches des télécommandes mémorisées.

Ré-initialisation générale d'une télécommande Keytis io

Appuyer simultanément sur les boutons « PROG » et « KEY ». Ceci provoque :

• l'effacement général de la programmation (toutes les touches),
• l'effacement de tous les paramétrages de la télécommande (voir notice de la télécommande Keytis io),
• la modification de la clé système mémorisée par la télécommande.

Effacement de tous les réglages

Provoque l'effacement de l'auto-apprentissage et le retour aux valeurs par défaut de tous les paramètres. Procédure : SET (7 s) → H1 → - - - → H0.

Verrouillage des touches de programmation

Permet de verrouiller les programmations (réglage des fins de course, auto apprentissage, paramétrages). Lorsque les touches de programmation sont verrouillées, un point est affiché après le 1er digit.

Appuyer sur les touches « SET », « + », « − » :

• l'appui doit débuter par « SET ».
• l'appui simultané sur « + » et « − » doit survenir dans les 2 s suivantes.

Pour accéder à nouveau à la programmation, répéter la même procédure.

Diagnostic

Affichage des codes de fonctionnement

Code	Désignation	Commentaires
C1	Attente de commande
C2	Ouverture du portail en cours
C3	Attente de refermeture du portail	Temporisation de fermeture automatique P02, P04 ou P05 en cours.
C4	Fermeture du portail en cours
C6	Détection en cours sur sécurité cellule	Affichage lors d'une demande de mouvement ou en cours de mouvement, lorsqu'une détection est en cours sur l'entrée de sécurité. L'affichage est maintenu tant que la détection est en cours.
C8	Détection en cours sur sécurité programmable
C9	Détection en cours sur sécurité arrêt urgence
C12	Réinjection de courant en cours	Disponible uniquement sur les armoires Control Box 3S Axovia io.
C13	Auto test dispositif de sécurité en cours	Affichage lors du déroulement de l'auto test des dispositifs de sécurité.
C14	Entrée commande filaire ouverture totale permanente	Indique que l'entrée de commande filaire en ouverture totale est activée en permanence (contact fermé). Les commandes radio sont alors interdites.
C15	Entrée commande filaire ouverture piétonne permanente	Indique que l'entrée de commande filaire en ouverture piétonne est activée en permanence (contact fermé). Les commandes radio sont alors interdites.
C16	Apprentissage cellules BUS refusé	Vérifier le bon fonctionnement des cellules BUS (câblage, alignement, etc.)
Cc1	Alimentation 9,6 V	Affichage lors du fonctionnement sur batterie de secours 9,6 V
Cu1	Alimentation 24 V	Affichage lors du fonctionnement sur batterie de secours 24 V

Affichage des codes de programmation

Code	Désignation	Commentaires
H0	Attente de réglage	L'appui sur la touche « SET » pendant 2 s lance le mode auto-apprentissage.
Hc1	Attente de réglage + Alimentation 9,6 V	Affichage lors du fonctionnement sur batterie de secours 9,6 V
Hu1	Attente de réglage + Alimentation 24 V	Affichage lors du fonctionnement sur batterie de secours 24 V
H1	Attente lancement auto-apprentissage	L'appui sur « OK » lance le cycle d'auto-apprentissage. L'appui sur « + » ou « − » permet la commande du moteur en marche forcée.
H2	Mode auto-apprentissage - ouverture en cours
H4	Mode auto-apprentissage - fermeture en cours
F0	Attente de mémorisation télécommande pour fonctionnement en ouverture totale	L'appui sur une touche de la télécommande affecte cette touche à la commande d'ouverture totale. Un nouvel appui sur « PROG » passe au mode F1.
F1	Attente de mémorisation télécommande pour fonctionnement en ouverture piétonne	L'appui sur une touche affecte cette touche à la commande d'ouverture piétonne. Nota : possible uniquement sur les Keygo io. Un nouvel appui sur « PROG » passe au mode F2.
F2	Attente de mémorisation télécommande pour commande éclairage déporté	L'appui sur une touche affecte cette touche à la commande de l'éclairage déporté. Un nouvel appui sur « PROG » passe au mode F3.
F3	Attente de mémorisation télécommande pour commande sortie auxiliaire	L'appui sur une touche affecte cette touche à la commande de la sortie auxiliaire. Un nouvel appui sur « PROG » repasse au mode F0.

Affichage des codes erreurs et pannes

Code	Désignation	Commentaires	Que faire ?
E1	Défaut auto test sécurité cellule	L'auto test des cellules n'est pas satisfaisant.	Vérifier le bon paramétrage de « P07 ». Vérifier le câblage des cellules.
E2	Défaut auto test sécurité programmable	L'auto test de l'entrée de sécurité programmable n'est pas satisfaisant.	Vérifier le bon paramétrage de « P09 ». Vérifier le câblage de l'entrée de sécurité programmable.
E4	Détection d'obstacle en ouverture
E5	Détection d'obstacle en fermeture
E6	Défaut sécurité cellule	Détection en cours sur entrée de sécurité depuis plus de 3 minutes.	Vérifier qu'aucun obstacle ne provoque une détection des cellules ou de la barre palpeuse. Vérifier le bon paramétrage de « P07 » ou « P09 ». Vérifier le câblage des dispositifs de sécurité. En cas de cellules photoélectriques, vérifier le bon alignement.
E8	Défaut sécurité programmable
E9	Sécurité thermique	La sécurité thermique est atteinte
E10	Sécurité court-circuit moteur		Vérifier le câblage du moteur.
E11	Sécurité court-circuit alimentation 24V	Protection court-circuit des entrées/sorties : non fonctionnement du produit et des périphériques raccordés aux bornes 21 à 26 (feu orange, cellules photoélectriques sauf BUS, clavier à code)	Vérifier le câblage puis couper l'alimentation secteur pendant 10 secondes. Rappel : consommation maximum accessoires = 1,2 A
E12	Défaut hardware	Les auto-tests hardware ne sont pas satisfaisants	Relancer un ordre. Si le défaut persiste, contacter Somfy.
E13	Défaut alimentation accessoires	L'alimentation accessoires est coupée suite à une surcharge (consommation excessive)	Rappel : consommation maximum accessoires = 1,2 A. Vérifier la consommation des accessoires raccordés.
E14	Détection intrusion	Fonction réinjection de courant	Fonctionnement normal (tentative d'intrusion, réinjection de courant mise en œuvre, …)
E15	Défaut première mise sous tension de l'armoire alimentée par batterie de secours		Déconnecter la batterie de secours et raccorder l'armoire à l'alimentation secteur pour sa première mise sous tension.

Pour tout autre code erreur ou panne, contacter Somfy.

Accès aux données mémorisées

Pour accéder aux données mémorisées, sélectionner le paramètre « Ud » puis appuyer sur « OK ».

Données	Désignation
U0 à U1	Compteur de cycle ouverture totale — global [centaines de milles - dizaine de milles - milliers] [centaines - dizaines - unités]
U2 à U3	Compteur de cycle ouverture totale — depuis dernier auto-apprentissage
U6 à U7	Compteur de cycle avec détection d'obstacle — global
U8 à U9	Compteur de cycle avec détection d'obstacle — depuis dernier auto-apprentissage
U12 à U13	Compteur de cycle ouverture piétonne
U14 à U15	Compteur de mouvement de recalage
U20	Nombre de télécommandes monodirectionnelles mémorisées sur la commande ouverture totale
U21	Nombre de télécommandes monodirectionnelles mémorisées sur la commande ouverture piétonne
U22	Nombre de télécommandes monodirectionnelles mémorisées sur la commande éclairage déporté
U23	Nombre de télécommandes monodirectionnelles mémorisées sur la commande sortie auxiliaire
U24	0 = aucune clé système présente, 1 = clé système présente
d0 à d9	Historique des 10 derniers défauts (d0 les plus récents - d9 les plus anciens)
dd	Effacement de l'historique des défauts : appuyer sur « OK » pendant 7 s.

Caractéristiques techniques

Caractéristiques générales

Alimentation secteur	230 V - 50 Hz
Puissance maxi consommée	800 W (avec éclairage déporté 500 W)
Interface de programmation	7 boutons - Écran LCD 3 caractères
Conditions climatiques d'utilisation	- 20 °C / + 60 °C - IP 44
Fréquence radio Somfy	868 - 870 MHz
Nombre de canaux mémorisables — commandes monodirectionnelles (Keygo io, Situo io, …)	Commande ouverture totale/piéton : 30 ; commande éclairage : 4 ; commande sortie auxiliaire : 4
Nombre de canaux mémorisables — commandes bidirectionnelles (Keytis io, Telis io, Composio io, …)	Illimités

Connexions

Entrée sécurité programmable — Type	Contact sec : NC
Entrée sécurité programmable — Compatibilité	Cellules photoélectriques TX/RX - Cellules Bus - Cellule reflex - Barre palpeuse sortie contact sec
Entrée de commande filaire	Contact sec : NO
Sortie éclairage déporté	230 V - 500 W — Halogène ou incandescence uniquement
Sortie feu orange	24 V - 15 W avec gestion clignotement intégrée
Sortie alimentation 24 V pilotée	Oui : pour autotest possible cellules photoélectriques TX/RX
Sortie test entrée de sécurité	Oui : pour autotest possible cellule reflex ou barre palpeuse
Sortie alimentation accessoires	24 V - 1,2 A max
Entrée antenne déportée	Oui : compatible antenne io (Réf. 9013953)
Entrée batterie de secours — Autonomie	Oui : compatible pack batterie (Réf. 9001001) ; 24 heures ; 3 cycles ; temps de charge : 48 h

Fonctionnement

Mode marche forcée	Par appui sur bouton de commande moteur
Pilotage indépendant de l'éclairage déporté	Oui
Temporisation d'éclairage (après mouvement)	Programmable : 0 à 600 s
Mode fermeture automatique	Oui : temporisation de refermeture programmable de 0 à 255 min
Préavis feu orange	Programmable : sans ou avec préavis (durée fixe 2 s)
Fonctionnement entrée de sécurité — En fermeture	Programmable : arrêt - réouverture partielle - réouverture totale
Fonctionnement entrée de sécurité — Avant ouverture (ADMAP)	Programmable : sans effet ou mouvement refusé
Commande ouverture partielle	Oui : ouverture complète du vantail motorisé par M1
Démarrage progressif	Oui
Vitesse d'ouverture	Programmable : 10 valeurs possibles
Vitesse de fermeture	Programmable : 10 valeurs possibles
Vitesse d'accostage en fermeture	Programmable : 5 valeurs possibles
Coup de bélier - libération gâche électrique	Programmable : actif - inactif
Maintien portail en position ouverte / fermée	Par réinjection de courant en cas de détection à l'ouverture / fermeture (Uniquement sur les armoires Control Box 3S Axovia io)
Décalage vantaux	Programmable
Diagnostic	Enregistrement et consultation des données : compteur de cycles, compteur de cycles avec détection d'obstacles, nombre de canaux radio mémorisés, historique des 10 derniers défauts enregistrés
