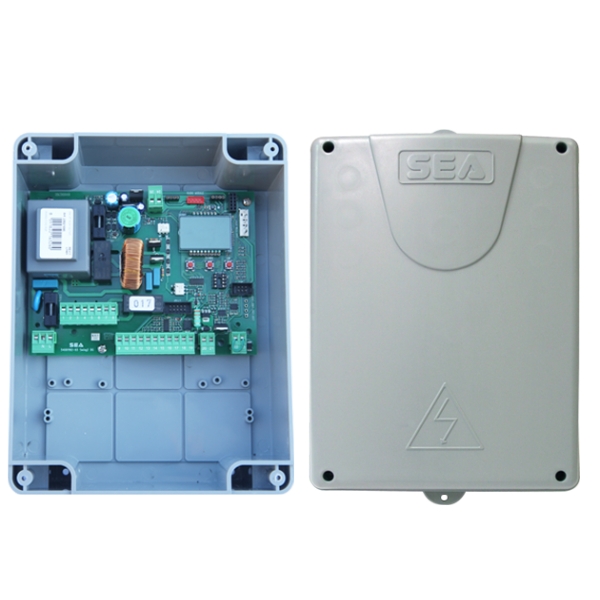

Carte électronique SEA SWING 2 DG

Carte électronique SEA SWING 2 DG R2F

Centrale de commande intelligente pour portails battants 1 ou 2 moteurs 230V / 115V

Automatisez votre portail avec une centrale fiable, évolutive et ultra complète

La SEA SWING 2 DG R2F est une carte électronique de commande conçue pour piloter 1 ou 2 moteurs de portail battant en 230V ou 115V. Grâce à ses nombreuses fonctionnalités de sécurité, ses possibilités de paramétrage avancées et son auto-apprentissage intelligent, elle s'adapte aussi bien aux installations résidentielles qu'aux applications intensives.

Compatible avec les motorisations mécaniques ou hydrauliques, cette centrale SEA offre une gestion précise des mouvements, des sécurités et des accessoires pour garantir un fonctionnement fluide, sécurisé et durable.

Les avantages de la carte SEA SWING 2 DG R2F

✅ Gestion de 1 ou 2 moteurs 230V / 115V

✅ Compatible moteurs mécaniques et hydrauliques

✅ Auto-apprentissage des temps de travail

✅ Gestion des fins de course, encodeurs et potentiomètres de position

✅ Réglage indépendant du couple moteur en ouverture et fermeture

✅ Gestion avancée des photocellules et bords sensibles

✅ Fonction ouverture piétonne intégrée

✅ Compatible électroserrure et feu clignotant

✅ Récepteur radio enfichable et mémorisation des télécommandes

✅ Coffret extérieur IP55

Une centrale conçue pour la sécurité

La SWING 2 DG R2F intègre toutes les sécurités indispensables aux installations modernes :

• Gestion de 2 jeux de photocellules
• Entrée STOP d'urgence
• Gestion des bords sensibles
• Auto-test des dispositifs de sécurité
• Détection d'obstacles via encodeur ou potentiomètre
• Réouverture automatique en cas d'obstacle
• Contrôle anti-chevauchement des vantaux
• Surveillance des fins de course

Résultat : une installation conforme aux exigences actuelles de sécurité et plus simple à certifier.

Programmation simple et rapide

Grâce à son écran intégré et aux touches de navigation :

• mémorisation des télécommandes,
• sélection du type de moteur,
• configuration de la logique de fonctionnement,
• réglage du temps de pause,
• apprentissage automatique des courses,

tout se fait directement depuis la carte sans matériel supplémentaire.

L'auto-apprentissage permet à la centrale de mémoriser automatiquement les cycles d'ouverture et de fermeture afin d'optimiser les performances de l'installation.

Gestion avancée des mouvements

La SWING 2 DG R2F offre des réglages professionnels :

• Couple moteur indépendant M1 / M2
• Ralentissement en ouverture et fermeture
• Rampe d'accélération
• Réglage des retards entre vantaux
• Gestion de l'inertie
• Tolérance obstacle configurable
• Fonction anti-intrusion
• Fonction serrage de vantaux
• Coup de bélier pour électroserrure

Ces réglages permettent d'obtenir un mouvement fluide, silencieux et parfaitement adapté à chaque portail.

Compatible avec de nombreux accessoires

La centrale dispose de nombreuses entrées et sorties :

Entrées

• Start
• Start piéton
• Stop
• Photocellule 1
• Photocellule 2
• Tranche de sécurité
• Fins de course
• Antenne radio

Sorties

• Moteur 1
• Moteur 2
• Lampe de courtoisie
• Feu clignotant LED
• Électroserrure 12V
• Alimentation auxiliaire 24V / 500 mA

Performances radio

Compatible avec les récepteurs SEA :

• RF UNI
• RF UNI PG
• RF FIX

Capacité de mémorisation pouvant atteindre jusqu'à 800 utilisateurs selon la configuration choisie.

Caractéristiques techniques

Caractéristique	Valeur
Alimentation carte	230 Vac 50/60 Hz ou 115 Vac 50/60 Hz
Nombre de moteurs	1 ou 2 moteurs
Type de portail	Battant
Consommation en veille	30 mA
Température de fonctionnement	-20°C à +50°C
Sortie auxiliaire	24V - 500 mA max
Sortie électroserrure	12V - 15 VA max
Indice de protection coffret	IP55
Dimensions coffret	183 x 238 x 120 mm

Applications recommandées

• Portails battants résidentiels
• Portails collectifs
• Portails industriels légers
• Motorisations hydrauliques SEA
• Motorisations électromécaniques SEA
• Installations nécessitant une gestion avancée des sécurités

Pourquoi choisir la SEA SWING 2 DG R2F ?

La SEA SWING 2 DG R2F est l'une des centrales les plus complètes de la gamme SEA. Elle combine fiabilité électronique, sécurité avancée, simplicité de programmation et possibilités de réglages professionnelles. Que ce soit pour remplacer une carte existante ou équiper une nouvelle automatisation, elle constitue une solution durable et performante pour les portails battants à 1 ou 2 vantaux.
