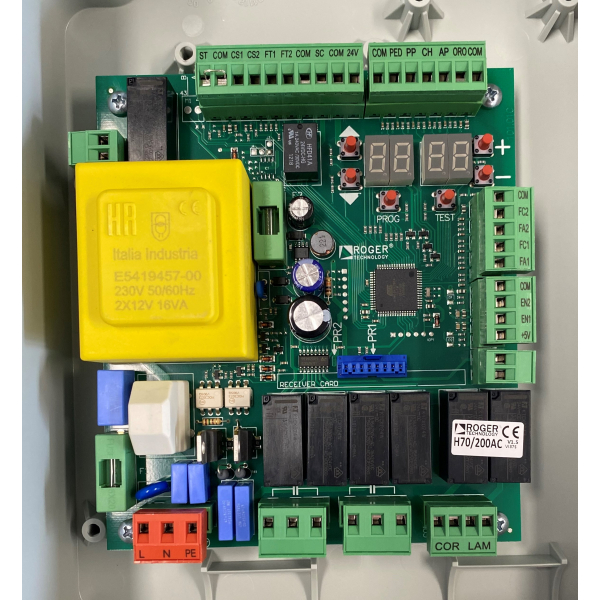

Carte électronique ROGER TECHNOLOGY H70/200AC – Centrale de commande 230 V pour 1 ou 2 moteurs asynchrones
Pilotez efficacement votre automatisme de portail avec la centrale ROGER TECHNOLOGY H70/200AC
La ROGER TECHNOLOGY H70/200AC est une carte électronique de commande conçue pour gérer les automatismes de portails battants équipés de 1 ou 2 moteurs asynchrones monophasés 230 V de la marque ROGER TECHNOLOGY. Robuste, évolutive et simple à paramétrer grâce à son afficheur 4 chiffres et ses 6 touches de programmation, elle offre un contrôle précis des mouvements, des sécurités et des accessoires.
Compatible avec de nombreuses motorisations ROGER, cette centrale permet d'ajuster finement les vitesses, ralentissements, temporisations et paramètres de sécurité afin d'obtenir un fonctionnement fluide, fiable et durable.
Conçue pour les installateurs comme pour les utilisateurs exigeants, la H70/200AC intègre les dernières évolutions du firmware V1.7 afin d'améliorer encore les performances de votre installation.
----------------------------------------------------
Les points forts de la carte ROGER TECHNOLOGY H70/200AC
✅ Gestion de 1 ou 2 moteurs asynchrones monophasés 230 V
✅ Compatible avec les automatismes de portails battants ROGER TECHNOLOGY
✅ Réglage indépendant des vitesses, ralentissements et temporisations
✅ Gestion des fins de course avec ou sans encodeur
✅ Compatible avec les encodeurs optiques et magnétiques
✅ Afficheur numérique 4 digits facilitant la programmation
✅ Nombreuses entrées de sécurité (STOP, photocellules, bords sensibles…)
✅ Sorties dédiées pour feu clignotant, éclairage de courtoisie et électroserrure
✅ Récepteur radio enfichable
✅ Fonction test automatique des photocellules
✅ Diagnostic des alarmes et anomalies directement sur l'écran
---------------------------------------------------------
Une centrale pensée pour les automatismes professionnels
La H70/200AC pilote des automatismes équipés de moteurs asynchrones monophasés 230 V avec une puissance maximale de 600 W par moteur.
Elle permet de gérer aussi bien :
- un portail battant à un vantail ;
- un portail battant à deux vantaux ;
- des automatismes opposés grâce aux paramètres dédiés.
Pour garantir un fonctionnement optimal, Roger Technology recommande d'utiliser le même modèle de moteur sur les deux vantaux et d'ajuster précisément les vitesses, ralentissements et retards d'ouverture ou de fermeture selon la configuration de l'installation.
----------------------------------------------------------
Une programmation simple grâce à son écran intégré
Contrairement aux anciennes centrales utilisant uniquement des micro-interrupteurs (DIP Switch), la H70/200AC dispose d'un afficheur numérique permettant :
- la configuration des paramètres ;
- l'apprentissage automatique de la course ;
- le contrôle des entrées de sécurité ;
- la visualisation des commandes ;
- le mode TEST ;
- l'affichage des alarmes et défauts.
Cette interface simplifie considérablement les opérations de mise en service et de maintenance.
-----------------------------------------------------------
Compatible avec plusieurs technologies d'encodeurs
La centrale peut fonctionner :
- sans encodeur ;
- avec encodeur optique ;
- avec encodeur magnétique.
Elle prend également en charge plusieurs méthodes d'apprentissage :
- avec encodeur et fins de course ;
- sans encodeur avec deux fins de course ;
- sans encodeur avec un seul fin de course ;
- sans encodeur ni fin de course.
Cette polyvalence facilite le remplacement d'une ancienne électronique ou l'installation sur différents types de motorisations Roger Technology.
------------------------------------------------------------
Gestion complète des sécurités
La H70/200AC intègre toutes les protections indispensables à une installation moderne :
- entrée STOP ;
- deux entrées photocellules (FT1 et FT2) ;
- deux bords sensibles ;
- test automatique des photocellules ;
- gestion des fins de course ;
- contrôle des encodeurs ;
- surveillance permanente des commandes.
La centrale affiche également les défauts et anomalies afin de faciliter le diagnostic en cas de dysfonctionnement.
----------------------------------------------------------------
Compatibilité avec les accessoires Roger Technology
La carte électronique peut recevoir de nombreux accessoires :
- récepteur radio enfichable ;
- antenne radio externe ;
- photocellules série F2ES ou F2S (recommandées par Roger Technology) ;
- feu clignotant ;
- lumière de courtoisie ;
- électroserrure ;
- clavier à code ;
- sélecteur à clé ;
- voyant portail ouvert.
Cette compatibilité permet de concevoir une installation complète et évolutive.
--------------------------------------------------------------
Caractéristiques techniques
|
Caractéristique |
Valeur |
|
Référence |
H70/200AC |
|
Tension d'alimentation |
230 V~ 50/60 Hz |
|
Nombre de moteurs |
Jusqu'à 2 |
|
Type de moteurs |
Asynchrones monophasés |
|
Alimentation moteurs |
230 V |
|
Puissance maximale absorbée |
1400 W |
|
Puissance maximale par moteur |
600 W |
|
Réglage moteur |
Variation de phase par triac |
|
Sortie feu clignotant |
40 W en 230 V~ ou 25 W (contact libre) |
|
Sortie lumière de courtoisie |
100 W en 230 V~ ou 25 W (contact libre) |
|
Sortie électroserrure |
25 W max (contact libre) |
|
Voyant portail ouvert |
24 V~ – 2 W |
|
Sortie accessoires |
24 V~ – 9 W |
|
Température de fonctionnement |
-20 °C à +55 °C |
|
Indice de protection |
IP44 (version H70/200AC/BOX) |
|
Dimensions |
137 × 156 × 43 mm |
|
Poids |
0,72 kg |
-------------------------------------------------------------
Pourquoi choisir la carte H70/200AC ?
La H70/200AC est particulièrement appréciée pour :
- sa grande fiabilité ;
- sa programmation intuitive ;
- sa compatibilité avec de nombreux automatismes Roger Technology ;
- sa gestion avancée des sécurités ;
- ses nombreuses possibilités de paramétrage ;
- son diagnostic intégré facilitant les interventions de maintenance.
Elle constitue une solution idéale aussi bien pour le remplacement d'une carte existante que pour une nouvelle installation.
------------------------------------------------------------
FAQ – Questions fréquentes
La H70/200AC peut-elle gérer deux moteurs ?
Oui. Elle pilote jusqu'à deux moteurs asynchrones monophasés 230 V, ce qui la rend adaptée aux portails battants à deux vantaux.
Cette carte fonctionne-t-elle avec un seul moteur ?
Oui. Elle peut être configurée aussi bien pour un automatisme à un vantail que pour une installation à deux vantaux.
Est-elle compatible avec un encodeur ?
Oui. Elle prend en charge les encodeurs optiques, les encodeurs magnétiques ainsi qu'un fonctionnement sans encodeur.
Peut-on connecter une électroserrure ?
Oui. Une sortie spécifique est prévue pour le raccordement d'une électroserrure.
Est-il possible d'ajouter des photocellules ?
Oui. La H70/200AC dispose d'entrées dédiées pour les photocellules et propose un test automatique afin de vérifier leur bon fonctionnement avant chaque manœuvre.
La centrale possède-t-elle une mémoire radio intégrée ?
Elle dispose d'un connecteur pour récepteur radio enfichable, permettant d'ajouter facilement un système de commande radio compatible.
------------------------------------------------------------
