Description du produit

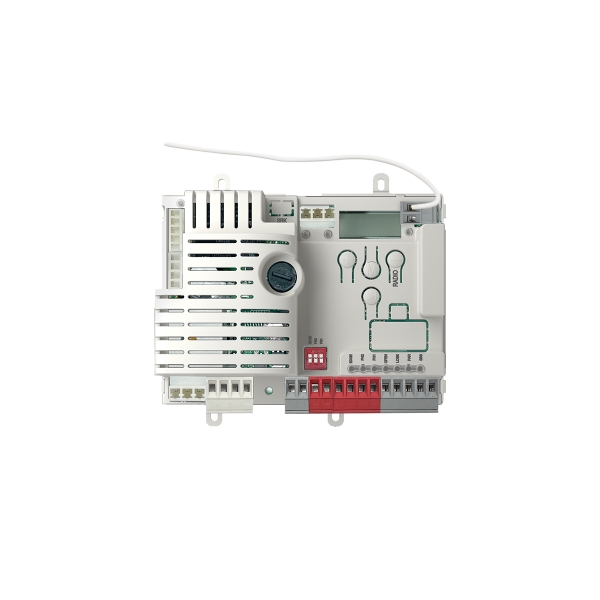

Carte électronique KEY AUTOMATION CT10324
Centrale de commande 24V intelligente pour portails coulissants, portes basculantes et barrières automatiques
Pilotez votre automatisme avec précision, sécurité et fiabilité
La KEY AUTOMATION CT10324 est une centrale de commande électronique 24V DC de dernière génération conçue pour gérer efficacement les motorisations Key Automation pour portails coulissants, portes basculantes et barrières automatiques électromécaniques. Grâce à son afficheur numérique avancé, ses nombreuses fonctions de sécurité intégrées et sa programmation intuitive, elle offre une solution professionnelle pour les installateurs exigeants.
Les avantages de la carte KEY CT10324
✅ Compatible avec de nombreuses motorisations Key Automation 24V
✅ Écran LCD 5 caractères à 14 segments pour une programmation simplifiée
✅ Récepteur radio 433,92 MHz intégré
✅ Mémorisation jusqu'à 150 télécommandes
✅ Détection automatique des obstacles
✅ Gestion complète des photocellules et bords sensibles
✅ Auto-apprentissage intelligent de la course
✅ Gestion des ralentissements personnalisés
✅ Fonction fermeture automatique programmable
✅ Compatible batterie de secours (chargeur intégré)
✅ Sorties dédiées pour feu clignotant, éclairage de courtoisie et serrure électrique
Compatibilité motorisations
La CT10324 est compatible avec plusieurs moteurs Key Automation :
- TUS4324
- SUN5324
- SUN8324
- TUS8324
- SUN12324
- TUS12324
- BS5324
- TUS5324F
- TUS6324
Une centrale pensée pour la sécurité
La carte électronique CT10324 intègre de nombreuses protections afin de garantir un fonctionnement fiable et conforme aux exigences des automatismes modernes :
- Protection électronique contre les courts-circuits
- Protection contre les surcharges moteur
- Détection automatique des obstacles
- Gestion des photocellules PH1 et PH2
- Gestion des bords sensibles résistifs 8,2 kΩ ou contacts NC
- Fonction STOP de sécurité
- Phototest des dispositifs de sécurité
- Contrôle des fins de course
En cas d'obstacle détecté, le système réagit immédiatement afin de protéger les personnes et le matériel.
Installation simplifiée
Grâce à son système intelligent de désactivation des sécurités non utilisées via DIP-switch, il n'est plus nécessaire d'ajouter des pontages sur les entrées de sécurité.
L'écran intégré affiche clairement :
- Les états du portail
- Les erreurs de fonctionnement
- Les diagnostics de sécurité
- Les informations de programmation
- Les procédures d'apprentissage
Fonction d'auto-apprentissage avancée
La CT10324 simplifie considérablement la mise en service grâce à son système d'auto-apprentissage :
Apprentissage automatique de la course
La centrale mémorise automatiquement :
- Course d'ouverture
- Course de fermeture
- Positions de fin de course
Ralentissements personnalisables
Possibilité de définir précisément :
- Le point de ralentissement à l'ouverture
- Le point de ralentissement à la fermeture
Pour des mouvements plus fluides, silencieux et mécaniquement préservés.
Paramétrage complet de l'automatisme
La CT10324 permet de personnaliser entièrement le comportement du portail :
Paramètres de base
- Temps de fermeture automatique jusqu'à 900 secondes
- Réglage de la vitesse d'ouverture
- Réglage de la vitesse de fermeture
- Réglage de la force moteur
- Réglage des ralentissements
- Modes de fonctionnement pas-à-pas
- Gestion de l'ouverture partielle
- Mode économie d'énergie
Paramètres avancés
- Gestion indépendante des photocellules PH1 et PH2
- Phototest automatique
- Configuration bord sensible
- Pré-clignotement programmable
- Éclairage de courtoisie configurable
- Serrure électrique
- Réaction au vent
- Mode homme mort (Hold-To-Run)
- Signalisation portail ouvert
Radio intégrée haute capacité
La centrale embarque un récepteur radio 433,92 MHz permettant :
- Ouverture totale
- Ouverture piétonne
- Fonction pas-à-pas
- Commande éclairage de courtoisie
Capacité mémoire
Jusqu'à 150 télécommandes mémorisables.
Caractéristiques techniques
|
Caractéristique |
Valeur |
|
Alimentation |
24 VAC (+10% / -15%) |
|
Fréquence |
50/60 Hz |
|
Puissance moteur maximale |
200 W |
|
Sortie accessoires |
24 VAC - 200 mA |
|
Sortie PH-POW |
24 VDC - 200 mA |
|
Sortie feu clignotant |
15 W |
|
Sortie éclairage LED |
15 W |
|
Sortie serrure électrique |
12 VDC - 15 VA |
|
Récepteur radio |
433,92 MHz OOK |
|
Capacité mémoire radio |
150 émetteurs |
|
Antenne |
Filaire ou câble RG58 |
|
Fusible |
1,6 AT temporisé |
Applications compatibles
La centrale CT10324 est idéale pour :
- Portails coulissants résidentiels
- Portails coulissants collectifs
- Portes basculantes motorisées
- Barrières automatiques
- Automatisations professionnelles Key Automation 24V
Pourquoi choisir la KEY AUTOMATION CT10324 ?
La CT10324 réunit tout ce qu'un installateur professionnel recherche : fiabilité électronique, programmation intuitive, sécurité avancée et compatibilité étendue avec les motorisations Key Automation 24V. Son auto-apprentissage intelligent, son récepteur radio intégré et ses nombreuses possibilités de personnalisation en font l'une des centrales les plus complètes de sa catégorie.
