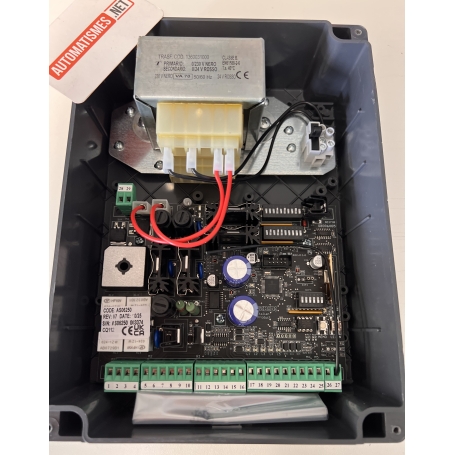

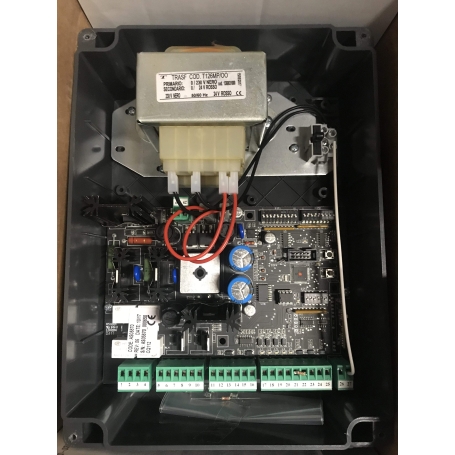

Carte électronique GiBiDi BE24

Carte électronique GIBIDI BE24 (Réf. AS06250) – Centrale de commande 24 V pour portail battant à 2 vantaux

Pilotez votre automatisme de portail battant en toute sécurité avec la carte électronique GIBIDI BE24. Conçue pour les motorisations 24 V, cette centrale de commande assure une gestion intelligente de deux moteurs, intègre un récepteur radio, protège les utilisateurs grâce à ses nombreuses fonctions de sécurité et simplifie considérablement l'installation grâce à son apprentissage automatique des courses.

------------------------------------------------

Pourquoi choisir la carte électronique GIBIDI BE24 ?

La GIBIDI BE24 (AS06250) est une carte électronique de commande destinée aux automatismes de portails battants à un ou deux vantaux équipés de moteurs 24 Vdc.

Elle réunit toutes les fonctions attendues d'une centrale moderne :

• gestion de 1 ou 2 moteurs 24 V
• apprentissage automatique des courses
• gestion par encodeur ou temporisation
• ralentissements réglables
• détection anti-écrasement
• fermeture automatique programmable
• ouverture piétonne
• compatibilité avec batterie de secours
• récepteur radio intégré jusqu'à 200 télécommandes

Grâce à ses nombreux paramètres de configuration (DIP Switch), elle s'adapte aussi bien à une installation résidentielle qu'à un usage plus intensif.

----------------------------------------------

Les points forts de la carte GIBIDI BE24

Gestion complète des portails battants 24 V

Cette centrale pilote :

• 1 moteur 24 Vdc
• ou 2 moteurs 24 Vdc synchronisés

Elle convient aux portails battants équipés de moteurs compatibles GIBIDI fonctionnant en 24 V courant continu.

Apprentissage automatique des courses

L'installation est facilitée grâce à un cycle d'auto-apprentissage qui mémorise automatiquement :

• les positions d'ouverture
• les positions de fermeture
• les valeurs d'effort des moteurs

Cette procédure réduit fortement les réglages manuels et améliore la précision des mouvements.

Sécurité renforcée des utilisateurs

La GIBIDI BE24 intègre plusieurs protections essentielles :

• fonction anti-écrasement par mesure ampèremétrique
• arrêt et inversion du mouvement en cas d'obstacle
• gestion de deux jeux de photocellules
• entrée STOP ou barre palpeuse configurable
• démarrage progressif (Soft Start)
• arrêt progressif (Soft Stop)
• ralentissement en ouverture et fermeture

Ces fonctions améliorent la sécurité des personnes tout en limitant les contraintes mécaniques sur les moteurs.

------------------------------------------------

Récepteur radio intégré

La centrale possède un récepteur radio embarqué capable de mémoriser :

• jusqu'à 200 télécommandes

Les boutons des télécommandes peuvent être librement affectés :

• ouverture totale
• ouverture piéton
• autres fonctions disponibles via les DIP Switch.

----------------------------------------------

Paramétrage très complet

La carte permet notamment de configurer :

• logique pas-à-pas
• logique copropriété
• seuil de sensibilité anti-écrasement
• fermeture automatique
• fermeture piéton
• pré-clignotement
• vitesse de déplacement
• vitesse de ralentissement
• temps de décalage entre les vantaux
• coup de bélier pour serrure électrique
• distance de ralentissement
• apprentissage du temps de pause
• mode lampe témoin ou feu clignotant

Autant de réglages permettant d'adapter précisément le fonctionnement du portail aux besoins de chaque installation.

-----------------------------------------------

Caractéristiques techniques

Caractéristique	Valeur
Marque	GIBIDI
Modèle	BE24
Référence	AS06250
Alimentation	230 Vac monophasé 50/60 Hz
Alimentation moteurs	24 Vdc
Nombre de moteurs	1 ou 2
Type de portail	Battant
Récepteur radio	Intégré
Capacité mémoire	200 télécommandes
Alimentation accessoires	24 Vdc - 10 W max
Sortie clignotant	24 Vdc - 10 W max
Température de fonctionnement	-20 °C à +60 °C
Gestion des courses	Encodeur ou temporisation
Batteries de secours	Compatibles (24 V - 3 Ah max)

Toutes ces caractéristiques sont issues de la documentation technique GIBIDI.

-------------------------------------------------

Connectiques disponibles

La centrale dispose notamment de :

• alimentation moteurs
• serrure électrique 12 V
• sortie feu clignotant
• alimentation accessoires
• entrées encodeurs
• entrée START
• entrée piéton
• deux entrées photocellules
• entrée STOP / barre palpeuse
• connexion antenne
• connexion batterie de secours

Cette richesse de connectique facilite l'intégration de nombreux accessoires de sécurité et de confort.

-----------------------------------------------

Compatible avec

La GIBIDI BE24 est prévue pour piloter des automatismes de portail battant 24 Vdc compatibles avec cette centrale.

Elle prend notamment en charge les opérateurs mentionnés dans la notice constructeur lors de la procédure d'apprentissage (familles KUDA, AGO, SERRA, SNAPPER selon configuration). Il est recommandé de vérifier la compatibilité exacte avant remplacement.

------------------------------------------------

Les avantages Automatismes.net

Chez Automatismes.net, nous sélectionnons uniquement des pièces destinées aux professionnels comme aux particuliers exigeants.

En commandant votre carte électronique GIBIDI BE24, vous bénéficiez de :

• produits d'origine constructeur
• conseils techniques spécialisés
• expédition rapide
• service client basé en France
• expertise reconnue dans les automatismes de portail

-------------------------------------------------

FAQ – Carte électronique GIBIDI BE24

À quoi sert la carte électronique GIBIDI BE24 ?

Elle commande le fonctionnement d'un portail battant motorisé 24 V, gère les moteurs, les dispositifs de sécurité, les télécommandes et les automatismes de fermeture.

Combien de moteurs peut-elle piloter ?

Elle peut gérer :

• un moteur
• ou deux moteurs 24 Vdc.

Combien de télécommandes peut-on enregistrer ?

Le récepteur radio intégré accepte jusqu'à 200 télécommandes.

Dispose-t-elle d'une fonction anti-écrasement ?

Oui. La centrale mesure l'effort absorbé par les moteurs et inverse le mouvement en cas d'obstacle détecté, avec un seuil de sensibilité réglable.

Est-elle compatible avec une batterie de secours ?

Oui. La carte prévoit le raccordement d'une batterie de secours 24 V jusqu'à 3 Ah, permettant un fonctionnement en cas de coupure de courant.

Peut-on régler la vitesse du portail ?

Oui. La vitesse de déplacement ainsi que la vitesse de ralentissement sont configurables via les interrupteurs DIP de la centrale.

La fermeture automatique est-elle disponible ?

Oui. La fermeture automatique peut être activée séparément pour le fonctionnement normal et pour l'ouverture piétonne, avec un temps de pause paramétrable ou appris automatiquement.
