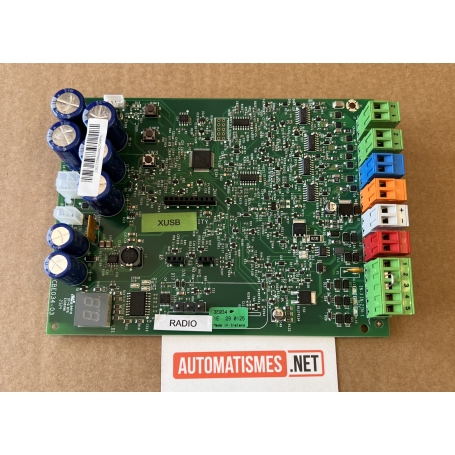

Carte électronique GENIUS BRAIN 20

La carte BRAIN 20 remplace les cartes électroniques Brain 15, Brain 06 et Brain 14 pour les moteurs en 24v de marque Adyx ORION, Adyx DELTA, Genius COMPAS, Faac 391, G-BAT 24V,MISTRAL 324 ENV, TRIGON 24V, DIABLO 24V, ROLLER 24 V ou autre puissance de 150 w par moteur.

ATTENTION : l'électronique BRAIN 20 ne fonctionne pas avec les télécommandes de la sérié DIAGRAL by ADYX

Carte électronique GENIUS BRAIN 20 – Centrale de commande pour motorisations de portail battant

Carte électronique GENIUS BRAIN 20 : la centrale intelligente pour automatiser votre portail battant

La GENIUS BRAIN 20 est une carte électronique de commande conçue pour piloter les automatismes de portails battants GENIUS by FAAC. Elle assure la gestion complète des moteurs, des dispositifs de sécurité, des télécommandes radio, des commandes filaires ainsi que des différents accessoires de l'installation.

Compatible notamment avec les motorisations GENIUS G-BAT et GENIUS COMPAS, cette centrale bénéficie d'une programmation intuitive grâce à son afficheur intégré, d'une technologie BUS 2 fils simplifiant le câblage des accessoires et de nombreuses fonctions de sécurité destinées aussi bien aux particuliers qu'aux installateurs professionnels.

Pourquoi choisir la carte électronique GENIUS BRAIN 20 ?

La BRAIN 20 a été développée pour offrir une gestion fiable et évolutive des automatismes de portail tout en simplifiant l'installation et les opérations de maintenance.

Ses principaux atouts :

• Compatible avec les motorisations GENIUS G-BAT et COMPAS
• Gestion de 1 ou 2 moteurs
• Afficheur numérique facilitant la programmation
• Technologie BUS permettant le raccordement des photocellules sur seulement 2 fils
• Gestion d'une serrure électrique
• Sortie auxiliaire programmable 24 V
• Compatible avec les télécommandes radio GENIUS
• Réglage indépendant des forces moteur
• Apprentissage automatique des courses (SETUP)
• Gestion de la fermeture automatique
• Paramètres avancés pour une personnalisation complète du fonctionnement
• Diagnostic intégré par LEDs et codes affichés

Les avantages de la centrale GENIUS BRAIN 20

Installation simplifiée

La technologie BUS GENIUS permet de raccorder les photocellules avec seulement deux conducteurs, sans polarité à respecter, ce qui réduit le temps d'installation et limite les erreurs de câblage.

Programmation rapide

Grâce à son afficheur numérique et aux touches de navigation intégrées, toutes les fonctions sont accessibles directement :

• apprentissage automatique des courses,
• réglage des forces,
• fermeture automatique,
• ralentissements,
• temporisations,
• logique de fonctionnement,
• diagnostic des accessoires.

L'utilisateur dispose d'un affichage clair de l'état du portail et des éventuels défauts.

Gestion complète des sécurités

La BRAIN 20 pilote :

• photocellules BUS
• arrêt d'urgence (STOP)
• anti-écrasement
• ralentissements
• inversion sur obstacle
• pré-clignotement
• serrure électrique
• contrôle permanent des accessoires BUS

Cette gestion optimise la sécurité des personnes comme celle du portail.

Réglages très complets

La carte permet notamment de régler :

• la puissance de chaque moteur
• le décalage entre les vantaux
• la vitesse de ralentissement
• la sensibilité anti-écrasement
• les temporisations de fermeture automatique
• la sortie auxiliaire programmable
• les différents modes de fonctionnement

Ces possibilités permettent d'adapter précisément le comportement du portail à chaque installation.

Compatibilité

La carte électronique GENIUS BRAIN 20 est conçue pour fonctionner avec :

• les motorisations GENIUS G-BAT
• les motorisations GENIUS COMPAS
• les photocellules BUS GENIUS
• les télécommandes GENIUS KILO
• les récepteurs radio GENIUS RQZ
• les commandes filaires (interphone, clavier à code, bouton poussoir)
• serrure électrique 12 Vac
• clignotant 24 Vac
• accessoires alimentés en 24 V

Attention : les récepteurs radio FAAC et GENIUS ne sont pas compatibles entre eux.

Fonctions principales

• Gestion de 1 ou 2 moteurs
• Afficheur digital intégré
• Technologie BUS 2 fils
• Réglage indépendant des moteurs
• Auto-apprentissage des courses
• Gestion de la fermeture automatique
• Ouverture piéton
• Compatible interphone
• Compatible clavier codé
• Gestion serrure électrique
• Sortie auxiliaire programmable
• Compteur de cycles
• Diagnostic intégré
• Paramètres avancés accessibles directement sur la carte

Caractéristiques techniques

Caractéristique	Valeur
Type de portail	Battant
Nombre de moteurs	1 ou 2
Afficheur	Oui
Technologie BUS	Oui
Sortie auxiliaire	24 Vcc - 100 mA
Sortie serrure	12 Vac
Clignotant	24 Vac
Récepteur radio	GENIUS RQZ
Télécommandes	GENIUS KILO
Réglage de force	Oui
Fermeture automatique	Oui
Ouverture piéton	Oui
Diagnostic LEDs	Oui
Compteur de cycles	Oui

Applications

La GENIUS BRAIN 20 convient parfaitement pour :

• maisons individuelles
• résidences privées
• copropriétés
• accès résidentiels
• petits sites collectifs
• remplacement d'une carte BRAIN 20 défectueuse
• rénovation d'une motorisation GENIUS

Pourquoi remplacer votre carte électronique BRAIN 20 ?

Une carte électronique vieillissante peut provoquer :

• portail qui ne démarre plus
• dysfonctionnements intermittents
• perte de mémorisation des télécommandes
• défaut BUS
• impossibilité de lancer un apprentissage
• problèmes de sécurité

Installer une carte GENIUS BRAIN 20 neuve permet de retrouver un fonctionnement fiable et sécurisé de votre automatisme.

Conseils de nos experts

Pour garantir un fonctionnement optimal :

• vérifiez toujours les butées mécaniques avant l'apprentissage,
• réalisez systématiquement le SETUP après l'installation,
• contrôlez l'alignement des photocellules BUS,
• ajustez les forces moteur après l'apprentissage,
• installez le coffret à l'abri de l'humidité et faites passer tous les câbles par le dessous afin d'éviter les infiltrations d'eau.

FAQ – Questions fréquentes

La carte GENIUS BRAIN 20 est-elle compatible avec tous les moteurs ?

Non. Elle est principalement prévue pour les automatismes GENIUS G-BAT et COMPAS. Une compatibilité avec d'autres motorisations doit être vérifiée avant installation.

La carte permet-elle de piloter un seul moteur ?

Oui. La programmation permet de sélectionner un fonctionnement avec un seul moteur ou avec deux moteurs.

Les photocellules sont-elles obligatoires ?

Pour un fonctionnement conforme aux règles de sécurité, leur installation est fortement recommandée. Elles se raccordent très simplement grâce au BUS 2 fils.

Peut-on raccorder un interphone ?

Oui. La BRAIN 20 accepte un contact sec provenant d'un interphone, d'un clavier à code ou d'un bouton poussoir.

La carte réalise-t-elle automatiquement l'apprentissage des courses ?

Oui. La fonction SETUP permet d'effectuer un apprentissage automatique des temps de travail des moteurs après l'installation ou une modification des réglages.

Peut-on régler la puissance des moteurs ?

Oui. La force de chaque moteur est réglable individuellement afin d'adapter le fonctionnement au poids et aux caractéristiques du portail.

Est-il possible d'ajouter un éclairage de courtoisie ?

Oui. Grâce à sa sortie auxiliaire programmable, la carte peut piloter un éclairage (via un relais de puissance si nécessaire) ou d'autres accessoires selon la configuration choisie.

Contenu du colis

• 1 carte électronique GENIUS BRAIN 20
• Notice de programmation et d'installation





Procédure de programmation de la GENIUS BRAIN 20

1. Vérifier l'installation

Avant toute programmation, assurez-vous que :

• les moteurs sont correctement raccordés ;
• les butées mécaniques d'ouverture et de fermeture sont présentes ;
• les photocellules sont installées (si utilisées) ;
• le clignotant est raccordé (si utilisé) ;
• le récepteur radio est correctement enfiché.

2. Mettre la carte sous tension

Alimentez la carte en 230 V.

L'afficheur indique successivement :

1. deux points alternés pendant environ 10 secondes ;
2. la version du logiciel ;
3. S0 clignotant.

L'affichage S0 signifie que l'apprentissage des courses est obligatoire.

3. Accéder au menu de programmation

Maintenez la touche F enfoncée.

L'écran affiche la première fonction :

dF

Relâchez F.

La valeur du paramètre apparaît.

Pour modifier :

• + = augmente/modifie la valeur
• − = diminue/modifie la valeur
• F = valide et passe au paramètre suivant.

4. Régler les paramètres principaux

Les réglages recommandés pour une installation résidentielle sont :

Fonction	Valeur recommandée	Description
LC	no	Pas de panneau solaire
cF	2 (COMPAS) ou 3 (G-BAT)	Type de motorisation
dF	y	Validation des modifications
LO	E	Fonctionnement semi-automatique
Pa	30 s	Fermeture automatique (si mode AP)
Pb	30 s	Temporisation ouverture piéton
Mn	1 ou 2	Nombre de moteurs
F1	25	Force moteur 1
F2	25	Force moteur 2
Sp	08	Force complémentaire
En	no	Pas d'encodeur sur moteurs GENIUS
Cd	05	Décalage entre vantaux

5. Vérifier le sens des moteurs

Les fonctions :

• M1
• M2

permettent de déplacer les vantaux.

Avec les touches :

• + → ouverture
• − → fermeture

Si un moteur part dans le mauvais sens :

➡️ inversez simplement les deux fils du moteur concerné.

6. Lancer l'apprentissage (SETUP)

Cette étape est obligatoire.

Le portail doit être complètement fermé.

Maintenez simultanément :

+ et −

jusqu'à ce que l'écran clignote.

La carte lance automatiquement l'apprentissage :

• S1 → ouverture vantail 1
• S2 → ouverture vantail 2
• S3 → fermeture vantail 1
• S4 → fermeture vantail 2

À la fin :

00 = apprentissage réussi.

Si S0 continue de clignoter

L'apprentissage a échoué.

Vérifiez :

• le sens des moteurs ;
• les butées mécaniques ;
• les photocellules ;
• le câblage.

Puis recommencez le SETUP.

7. Enregistrer les télécommandes

Première télécommande

1. Maintenez + pendant environ 5 secondes.
2. La LED RADIO1 clignote.
3. Passez la télécommande en mode transmission (maintenir les touches 1 et 2 pendant 2 secondes).
4. Appuyez sur la touche 1.
5. La LED RADIO1 s'allume puis s'éteint.
6. Appuyez deux fois sur la touche 1 pour tester.

Ouverture piéton

Même procédure avec :

• maintenir −
• utiliser la touche 2 de la télécommande.

8. Valider la programmation

Continuez à faire défiler les paramètres jusqu'à :

St

Choisissez :

y

Puis appuyez une dernière fois sur F.

La programmation est enregistrée.

L'écran revient ensuite à l'état du portail :

• 00 = fermé
• 01 = ouvert
• 05 = ouverture
• 06 = fermeture
• etc.

Réglages avancés (facultatifs)

En maintenant F, puis en appuyant une fois sur +, vous accédez au menu avancé permettant notamment de régler :

• l'anti-écrasement ;
• les ralentissements ;
• le démarrage progressif ;
• le pré-clignotement ;
• la réaction des photocellules ;
• la sortie auxiliaire OUT ;
• le compteur de maintenance ;
• les paramètres de serrure électrique.

Réglages conseillés pour une installation résidentielle

• LO = E (semi-automatique)
• F1 / F2 = 25 (à ajuster selon le poids du portail)
• EC = 06 (anti-écrasement)
• SS = y (démarrage progressif)
• PF = no (pré-clignotement désactivé, selon préférence)
• r1 = 20 et r2 = 20 (ralentissements)
• SF = no (Soft Touch désactivé par défaut).

En suivant ces étapes, la BRAIN 20 est entièrement configurée et prête à fonctionner en toute sécurité.
