Description du produit

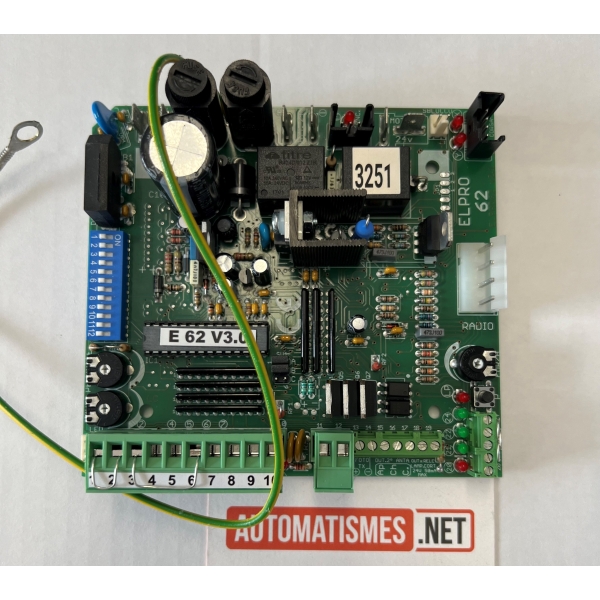

Carte électronique FADINI ELPRO 62 – Référence 620L
La carte FADINI ELPRO 62 pilote le moteur de portail coulissant Junior 624 en 24 V. Elle gère l’apprentissage de la course, les ralentissements, les commandes d’ouverture et de fermeture ainsi que le raccordement des dispositifs de sécurité. C’est la référence à examiner si vous devez remplacer l’électronique d’un Junior 624 ou remettre en service une installation équipée de ce moteur.
------------------------------
Avant de commander : vérifiez que votre motorisation porte bien la mention Junior 624 et que la carte à remplacer est une ELPRO 62. La notice fournie identifie clairement cette association, mais ne mentionne pas le code commercial 620L : faites confirmer ce code sur l’étiquette de votre pièce ou auprès du vendeur.
------------------------------
À quoi sert la carte ELPRO 62 ?
L’ELPRO 62 est le programmateur électronique du FADINI Junior 624, un moteur destiné aux portails coulissants. Son microprocesseur coordonne les phases de mouvement du portail et permet d’enregistrer la course lors de la mise en service.
Selon les réglages choisis, le portail peut fonctionner en mode semi-automatique ou se refermer après un temps de pause. La carte permet aussi de programmer les ralentissements et de choisir le comportement de la commande radio.
------------------------------
Les fonctions utiles au quotidien
- Apprentissage de la course et programmation des ralentissements.
- Ouverture et fermeture automatiques ou semi-automatiques, selon le réglage.
- Entrées pour photocellules et bords sensibles afin de prendre en compte les dispositifs de sécurité de l’installation.
- Autotest DSA des photocellules, activable avant chaque mouvement.
- Commande radio et ouverture piétonne.
- Voyants de diagnostic pour contrôler notamment les commandes, les sécurités et les fins de course.
- Configuration gauche ou droite du Junior 624.
- Configuration maître/esclave pour une installation comprenant deux Junior 624.
La notice prévoit également le raccordement de deux batteries tampon de 12 V montées en série pour une alimentation de secours. Leur présence dans le produit vendu doit être vérifiée séparément.
-----------------------------
Caractéristiques et compatibilité
|
Caractéristique |
Information issue de la notice |
|
Marque et modèle |
FADINI ELPRO 62 |
|
Référence commerciale demandée |
620L, à confirmer sur la pièce proposée |
|
Type |
Programmateur électronique à microprocesseur |
|
Motorisation prévue |
Portail coulissant FADINI Junior 624 |
|
Alimentation de l’installation |
230 V – 50 Hz, ± 10 % |
|
Tension du moteur Junior 624 |
24 V courant continu |
|
Réglages |
12 interrupteurs DIP et programmation de la course |
|
Signalisation |
Voyants sur la carte et voyant d’état bleu/ambre sur le capot du Junior 624 |
------------------------------
Compatibilité : la notice présente l’ELPRO 62 pour le Junior 624. Elle ne permet pas d’affirmer une compatibilité avec d’autres moteurs FADINI, ni avec toutes les versions de cartes portant un nom voisin. Comparez les inscriptions et les connexions de votre carte avant l’achat.
------------------------------
Remplacement et mise en service : les points à prévoir
Le remplacement d’une carte ne se limite pas à reconnecter les fils. L’installateur doit vérifier les raccordements, le sens d’installation du moteur, les fins de course et le fonctionnement des sécurités. La course et les ralentissements doivent être programmés selon la procédure de la notice.
La carte comporte des voyants qui aident au diagnostic : par exemple, L2 renseigne sur l’entrée des photocellules, L7 réagit à une commande radio et L10 signale un court-circuit sur le circuit 24 V continu. Ces indications facilitent la recherche d’une panne, mais ne remplacent pas le contrôle de l’ensemble de l’installation.
------------------------------
Questions fréquentes sur la FADINI ELPRO 62
La carte ELPRO 62 est-elle compatible avec mon portail FADINI ?
La notice la destine au moteur coulissant FADINI Junior 624. Vérifiez la plaque de votre moteur et l’inscription de la carte existante avant de commander. Le seul fait que les deux produits soient de marque FADINI ne suffit pas à établir leur compatibilité.
Faut-il reprogrammer le portail après avoir remplacé la carte ?
Oui. La notice décrit une procédure d’apprentissage de la course et des ralentissements. L’installateur doit également contrôler les fins de course et les dispositifs de sécurité lors de la remise en service.
Peut-on utiliser la fermeture automatique ?
Oui. Le réglage par interrupteur DIP permet de choisir entre un fonctionnement semi-automatique et une fermeture automatique après le temps de pause.
La carte accepte-t-elle les photocellules ?
Oui. Elle possède des raccordements dédiés aux photocellules. La fonction DSA, lorsqu’elle est activée et correctement câblée, contrôle les photocellules avant le départ du portail.
Peut-elle gérer deux moteurs Junior 624 ?
Oui. La notice décrit une configuration à deux Junior 624, avec une carte ELPRO 62 définie comme maître et l’autre comme esclave. Le câblage et les réglages propres à cette configuration doivent suivre la notice.
Une batterie de secours est-elle possible ?
La notice prévoit deux batteries tampon de 12 V raccordées en série. Vérifiez si elles sont incluses dans l’offre : leur possibilité de raccordement ne signifie pas qu’elles sont fournies avec la carte.
