Description du produit

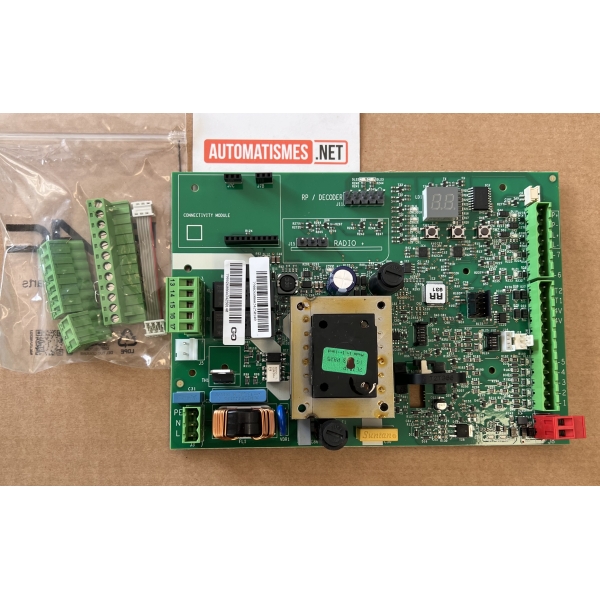

La carte FAAC E781 permet de :
- piloter le moteur du portail
- gérer les entrées de commande (boutons, télécommandes…)
- contrôler les dispositifs de sécurité (photocellules, bords sensibles…)
- assurer la programmation et le diagnostic
- gérer les sorties (lampe, signalisation, etc.)
Elle constitue donc le cerveau du système d’automatisation.
Plusieurs LED indiquent l’état du système :
- Bus 2Easy
- radio
- sécurité (STOP, photocellules…)
- codeur
- erreurs/alarmes
Très utile pour le dépannage rapide.
Gestion des commandes
- Ouverture totale (OPEN A)
- Ouverture partielle (OPEN B)
- STOP
- Commandes forcées ouverture/fermeture
Gestion de la sécurité
La carte gère :
- photocellules (ouverture/fermeture)
- bords sensibles (8.2 kΩ ou contacts)
- arrêt d’urgence
- détection d’obstacle via codeur
Conforme aux normes de sécurité (EN 12453).
Réglages et automatisme
- vitesse du portail réglable
- ralentissement en fin de course
- limitation de force
- temporisations programmables
- logique de fonctionnement configurable
Détection et contrôle
- codeur magnétique → position + vitesse
- détection d’obstacle intelligente
- gestion automatique du temps de course (timeout)
Connectivité et extensions
- module radio (télécommandes)
- Bus 2Easy (accessoires intelligents)
- module Simply Connect (cloud / contrôle à distance)
- port USB (mise à jour firmware)
Entrées / sorties importantes
Entrées
- commandes (boutons, clés…)
- photocellules
- bords sensibles
- STOP
Sorties
- OUT1 / OUT2 : programmables (Open Collector)
- lampe clignotante (230V)
- alimentation accessoires 24V (max 500 mA)
