Description du produit
CARDIN T124 : centrale de commande pour moteur de portail 24 V
Description courte
La CARDIN T124 pilote un moteur 24 V continu à partir d’une alimentation secteur 230 V. Elle associe auto-apprentissage des temps de fonctionnement, réglage de la force, démarrage doux et ralentissement programmable. Son ouverture piéton, ses modes de commande et ses entrées de sécurité permettent d’adapter le fonctionnement d’un portail compatible aux habitudes des utilisateurs. Un récepteur radio et une alimentation de secours par batteries peuvent compléter l’installation en option.
--------------------------------------------------------------------------------
Une centrale pour contrôler les mouvements de votre portail

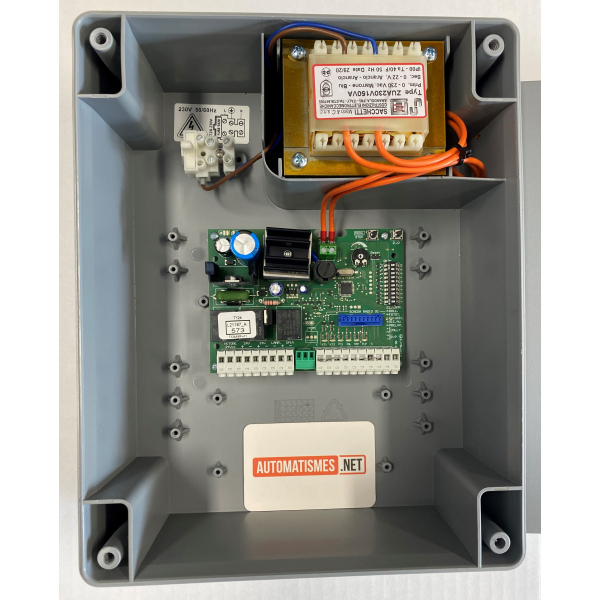

La carte électronique CARDIN T124 gère les commandes d’ouverture et de fermeture, les informations des fins de course et les dispositifs de protection raccordés. Elle est notamment décrite dans la notice pour une utilisation sur portail coulissant compatible.
Pour remplacer une centrale existante, la référence de la carte reste un premier repère : la tension du moteur, sa puissance, les connexions et les équipements associés doivent également correspondre. La T124 ne doit donc pas être choisie uniquement parce que votre installation est de marque CARDIN.
À retenir : la centrale reçoit le secteur 230 V, mais sa sortie moteur délivre du 24 V continu. Ces deux tensions correspondent à des fonctions différentes.
--------------------------------------------------------------------------------
Les avantages de la CARDIN T124 au quotidien
Des démarrages et des fins de course progressifs
Le démarrage doux rend la mise en mouvement plus progressive. En fin de course, le ralentissement activable réduit de moitié la vitesse du moteur. Les points de début de ralentissement peuvent être programmés séparément en ouverture et en fermeture pour adapter le déplacement au portail.
Si ces points ne sont pas personnalisés, la centrale utilise un ralentissement prédéfini. Elle dispose également d’un frein moteur et d’un réglage de force par trimmer.
Une ouverture piéton pour les petits passages
L’ouverture partielle permet de laisser un passage sans ouvrir entièrement le portail. La notice indique une ouverture d’environ 1 à 1,5 m avec le réglage d’usine ; cette ouverture peut être augmentée ou réduite par programmation.
La fonction se commande par l’entrée Jolly configurée en mode piéton ou par le deuxième canal d’un récepteur radio compatible installé en option.
Une fermeture automatique selon vos besoins
La T124 propose une fermeture automatique après une pause apprise pendant la programmation. Cette fonction peut être désactivée pour conserver une fermeture sur commande.
Une autre option réduit la pause à 2 secondes après l’intervention de la photocellule. Le choix de cette fonction doit tenir compte des usages du passage et des protections de l’installation.
Plusieurs logiques de commande
Les modes disponibles comprennent notamment la séquence ouverture–arrêt–fermeture, la commande ouverture–fermeture et une fonction copropriété. Dans ce dernier mode, une nouvelle commande pendant l’ouverture n’interrompt pas le mouvement ; pendant la fermeture, elle provoque une réouverture.
Ces réglages permettent à l’installateur d’adapter la réaction du portail aux boutons de commande et au premier canal radio.
--------------------------------------------------------------------------------
Sécurité : détection, photocellules et contrôles de l’installation
La CARDIN T124 intègre un système anti-écrasement et un réglage de sensibilité associé à l’encodeur. Elle dispose d’entrées pour les fins de course, une photocellule de fermeture et un bouton d’arrêt.
Son entrée Jolly configurable peut servir à raccorder une tranche de sécurité en ouverture, une seconde photocellule, une commande de fermeture ou une commande piéton. Ces usages sont alternatifs : ils dépendent de la configuration retenue.
Sur l’entrée photocellule principale, une détection pendant la fermeture provoque une inversion du mouvement. La fonction photo-test, lorsqu’elle est activée et correctement câblée, vérifie la réaction des photocellules avant le départ du moteur.
Ces fonctions contribuent à la protection du passage, mais leur présence ne suffit pas à valider la sécurité de l’ensemble. Après installation, les dispositifs raccordés et les efforts du portail doivent être contrôlés par un professionnel qualifié.
--------------------------------------------------------------------------------
Caractéristiques techniques
|
Caractéristique |
CARDIN T124 |
|
Type |
Centrale électronique pour un moteur |
|
Alimentation secteur |
230 V AC ±10 % |
|
Fréquence d’alimentation |
50/60 Hz |
|
Sortie moteur |
24 V DC, 3 A selon le tableau de raccordement |
|
Puissance maximale du moteur |
120 W |
|
Courant absorbé en veille, côté 230 V |
100 mA |
|
Courant absorbé maximal, côté 230 V |
1 A |
|
Température de fonctionnement |
−20 à +55 °C |
|
Dimensions de la carte T124 |
90 × 123 × 40 mm |
|
Alimentation des auxiliaires |
24 V DC, 1 A indiqué dans le tableau de raccordement |
|
Sortie clignotant |
24 V DC, 1 A maximum |
|
Sortie voyant / photo-test |
24 V DC, 1 A maximum |
|
Réglages |
10 DIP-switches, touches de programmation et trimmer de force |
|
Apprentissage |
Temps de travail et temps de pause |
|
Ralentissement |
Activable, points programmables en ouverture et fermeture |
|
Récepteur radio |
Option embrochable |
|
Secours par batteries |
Chargeur CB24 en option et 2 batteries rechargeables 12 V / 1,3 Ah non fournies |
Les limites électriques doivent être respectées pour chaque équipement raccordé. La notice mentionne aussi une sortie auxiliaire à contact libre, limitée à 24 V et 0,5 A, présente seulement sur certaines versions : vérifier sa disponibilité sur la carte concernée.
--------------------------------------------------------------------------------
Récepteur radio et batteries : les options à prévoir
Commander le portail avec une télécommande
La T124 comporte un connecteur pour récepteur radio optionnel. Avec le récepteur décrit dans la notice, le canal 1 assure la commande pas à pas et le canal 2 l’ouverture piéton.
La fréquence radio et les télécommandes utilisables dépendent du récepteur choisi. La référence T124 seule ne permet pas de confirmer la compatibilité avec une télécommande ni la présence d’un récepteur dans l’offre vendue.
Maintenir un fonctionnement lors d’une coupure de courant
La centrale peut fonctionner avec le chargeur de batteries CARDIN CB24 et deux batteries rechargeables de 12 V / 1,3 Ah montées en série. Les batteries ne sont pas fournies selon la notice ; le chargeur est une option.
Le fabricant donne un exemple indicatif de 4 cycles complets dans les 5 heures suivant une coupure, pour un portail de 150 kg et de 3 m, avec batteries chargées, une paire de photocellules, un récepteur embrochable et un clignotant de 25 W maximum. Cette indication ne constitue pas une autonomie garantie : le portail et les accessoires influencent le résultat.
La notice prévoit environ 10 heures pour charger des batteries neuves.
--------------------------------------------------------------------------------
Compatibilité : vérifier la bonne version avant de commander
Le document couvre plusieurs centrales dont les fonctions diffèrent.
|
Référence |
Particularités décrites dans la notice |
|
T124 |
Version présentée dans cette fiche, avec photo-test et points de ralentissement programmables |
|
T124F |
Version pour porte basculante ; fonctions des DIP-switches 7, 8 et 9 et de la sortie 8–9 différentes |
|
T124RAP4 |
Version pour barrières RAP4 / RAP4E ; ralentissement permanent non programmable et gestion spécifique des lumières de barrière |
Avant un remplacement, relever la référence exacte de la carte, identifier le moteur et vérifier la présence du transformateur, de l’encodeur, des fins de course et du récepteur radio. Une tension identique ne suffit pas à établir l’interchangeabilité de deux centrales.
Le contenu de la livraison — carte seule, coffret, transformateur ou accessoires — doit être confirmé dans l’offre commerciale. La notice ne permet pas de déterminer à elle seule ce qui est inclus.
--------------------------------------------------------------------------------
Installation et mise en service
La T124 apprend les temps de travail et de pause au cours d’un cycle de programmation. Ce cycle permet également de vérifier le sens de rotation et de personnaliser les points de ralentissement.
L’installation doit être confiée à un professionnel qualifié, qui vérifie la mécanique du portail, le câblage, les fins de course et les dispositifs de protection avant les essais finaux. Un remplacement de carte demande une nouvelle vérification des réglages et du fonctionnement de l’ensemble.
--------------------------------------------------------------------------------
FAQ — CARDIN T124
La CARDIN T124 convient-elle à tous les portails CARDIN ?
Non. La compatibilité dépend du moteur, de sa puissance, de l’encodeur, des fins de course et des connexions de l’installation. Il faut également distinguer la T124 des versions T124F et T124RAP4, dont certaines fonctions sont différentes.
Peut-on régler une ouverture piéton sur la T124 ?
Oui. La centrale permet de programmer une ouverture partielle. Le réglage d’usine correspond à environ 1 à 1,5 m selon la notice. La commande passe par l’entrée Jolly configurée pour cet usage ou par le deuxième canal d’un récepteur radio compatible.
La T124 permet-elle une fermeture automatique ?
Oui. La fermeture automatique peut être activée avec un temps de pause appris pendant la programmation. Elle peut aussi être désactivée afin de fermer le portail sur commande.
Le ralentissement du portail est-il réglable ?
Oui, sur la version T124. Les points de début de ralentissement en ouverture et en fermeture sont programmables indépendamment. Un ralentissement prédéfini est utilisé si ces points ne sont pas personnalisés. Lorsqu’il est activé, le ralentissement réduit de moitié la vitesse du moteur.
À quoi sert le photo-test de la CARDIN T124 ?
Le photo-test contrôle la réaction des photocellules avant une manœuvre en interrompant momentanément l’alimentation de leurs émetteurs. Si le contrôle détecte un problème, le mouvement ne démarre pas. Cette fonction exige un câblage adapté et son activation sur la centrale.
Le récepteur radio est-il intégré à la T124 ?
La notice présente le récepteur radio comme une option embrochable. Sa présence doit être vérifiée dans le contenu de l’offre. La fréquence et les télécommandes compatibles dépendent du modèle de récepteur installé.
Le portail peut-il fonctionner en cas de coupure de courant ?
Oui, si l’installation est équipée du chargeur optionnel CB24 et de deux batteries rechargeables 12 V / 1,3 Ah montées en série. L’autonomie dépend du portail, de la charge des batteries et des accessoires raccordés.
