Centrale de commande pour 1 moteur 230V — CARDIN T124 / T124F / T124RAP4

Notice d'emploi et de programmation. Référence document : ZVLISTT124 — V. 12.2017.

Instructions pour l'installation de la centrale électronique T124

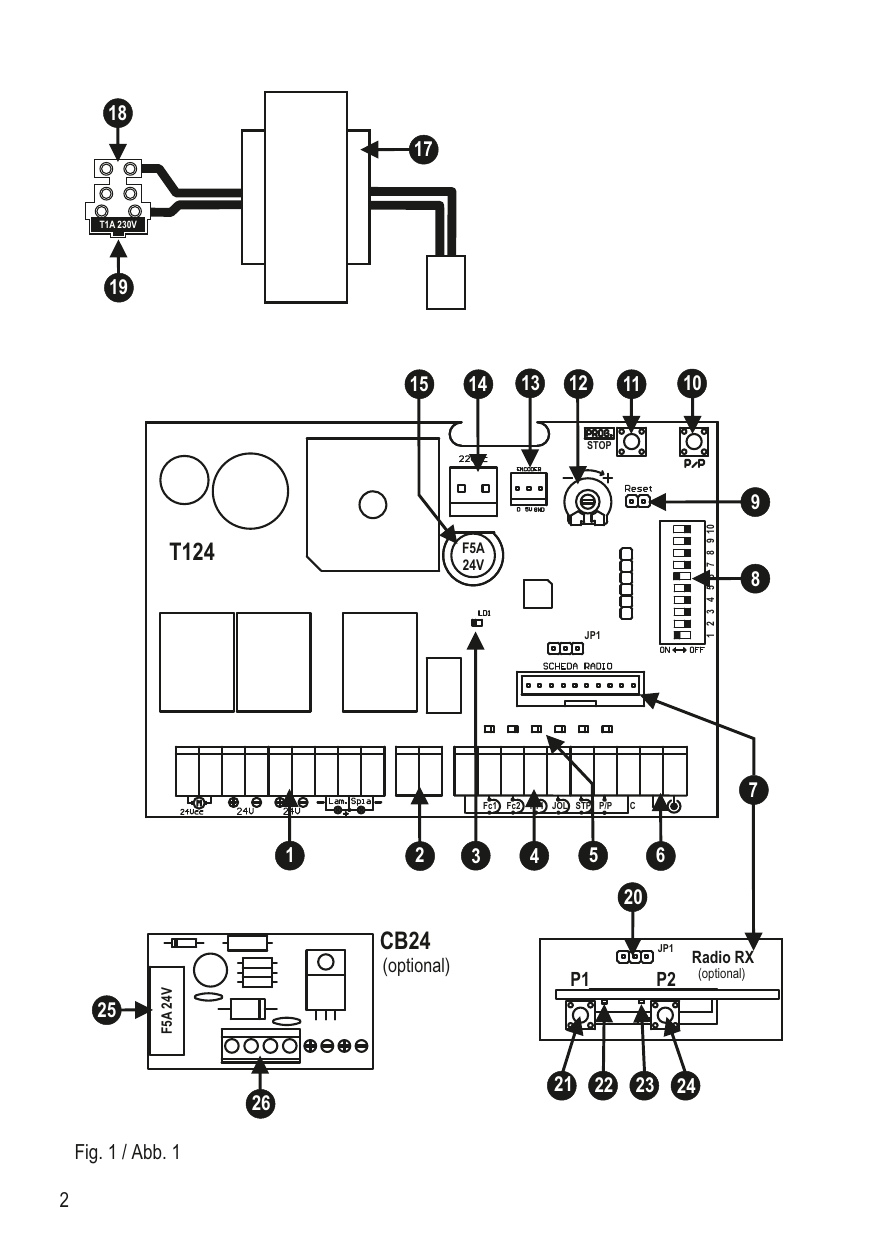

Désignation des parties (Fig. 1)

1. Barrette de connexion 24 V
2. Barrette de connexion sortie auxiliaire (si disponible).
3. Led Programmation (LD1)
4. Barrette de connexion entrées
5. Led de signalisation concernant les entrées dans la barrette de connexion. Led allumé = entrée fermée
6. Barrette de connexion antenne
7. Connecteur pour fiche radio en option.
8. Dip-switch fonctions
9. Réinitialisation centrale. Court-circuiter un instant les 2 pin équivaut à couper le courant et alimenter de nouveau.
10. Touche P/P Pas à Pas
11. Touche PROG pour Programmation et Stop*
12. Trimmer pour réglage de la force du moteur.
13. Connecteur connexion encodeur
14. Connecteur connexion secondaire transformateur 22Vac
15. Fusible alimentation T5A 24V
16. Transformateur 230/22V
17. Barrette de connexion 230 V
18. Fusible ligne T1A 230V
19. Cavalier sélection sortie auxiliaire (si disponible)
20. Touche programmation canal 1 radio
21. Led canal 1 radio
22. Led canal 2 radio
23. Touche programmation canal 2 radio
24. Fusible chargeur de batterie F5A 24V (en option)
25. Barrette de connexion chargeur de batterie (en option)

*Le bouton STOP ne doit pas être considéré celui de sécurité mais de service afin de faciliter les essais pendant l'installation.

Caractéristiques

La centrale est dotée de :

• système anti-écrasement
• réglage force du moteur
• démarrage doux
• ralentissement moteur (pouvant être exclu)
• frein moteur
• capteurs pour fins de course magnétiques
• photo-test

Données techniques

Alimentation	230 Vac ±10%
Fréquence	50/60 Hz
Absorption stand-by (230V)	100 mA
Absorption maximum (230V)	1 A
Puissance max moteur	120 W
Température de service	-20 +55 °C
Type de batteries (non fournies)	Rechargeables 2 x 12V 1,3Ah
Autonomie batteries	4 cycles en 5h (indicatif, voir paragraphe « chargement batteries »)
Temps rechargement batteries	10h
Dimensions fiche T124	90 x 123 H40
Dimensions fiche CB24	35 x 58 H18

Branchements électriques

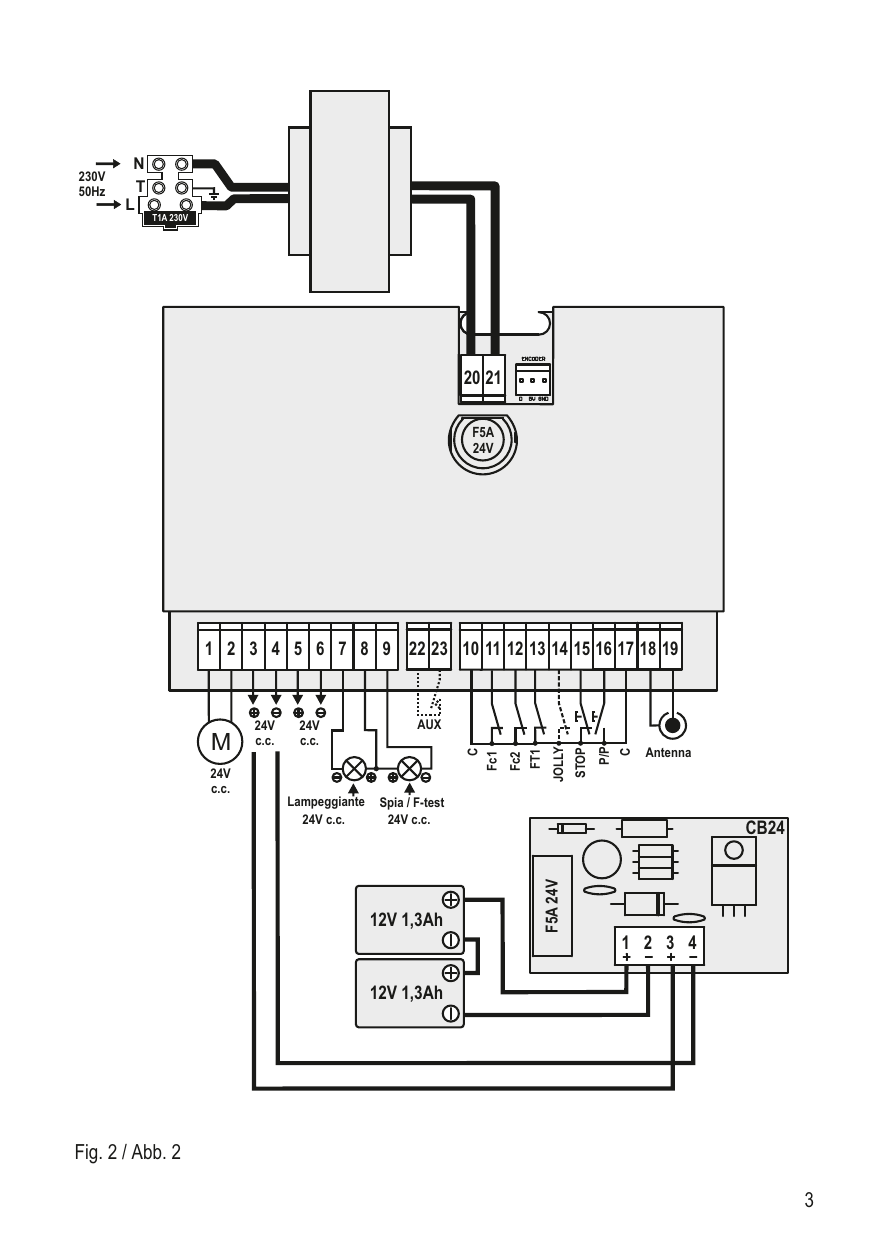

Pour les branchements suivre le tableau 1 et la figure 2.

Dans les cas des sites existants un contrôle général des conducteurs est opportun (section, isolement, contacts) et des appareils auxiliaires (photocellules, récepteurs, pulsatoire, sélecteur à clé, etc.).

Conseils pour un site correct

1. La section des câbles doit être calculée en fonction de leur longueur et du courant absorbé.
2. Ne pas utiliser un câble unique de type « multipolaire » bien en commun avec d'autres appareils.
3. Quand les câbles de commande sont des fils très longs (plus de 50m), les découplages avec des relais montés près du coffret sont recommandables.
4. Toutes les entrées N.C. (photocellules, fin de course, barre palpeuse et stop) non utilisées doivent être court-circuitées avec la borne commune.
5. Tous les contacts N.F. associés à la même entrée doivent être branchés en série.
6. Tous les contacts N.O. associés à la même entrée doivent branchés en parallèle.

Tableau 1 — Branchements (Fig. 2)

Entrée / Sortie, dispositifs, tensions et fonctions

Borne	Borne	Dispositif	V	I max	Fonction	Notes
L	N	Ligne	230Vac	1A	Alimentation	Brancher à la ligne 230V
T						Mise à terre.
1	2	Moteur	24Vdc	3A		Le sens de marche peut être inversé durant la programmation.
3/5	4/6	Auxiliaire	24Vdc	1A	Alimentation	Alimentation cellules photoélectriques ou autres auxiliaires.
7	8	Clignotant	24Vdc	1A	Indication mouvement	S'allume durant l'actionnement du moteur (v. dip 5 et 10).
9	8	Voyant / photo-test	24Vdc	1A	Signalisation/test	Lorsque le photo-test est exclu (dip 8 en off) cette sortie a une fonction de voyant état avec des clignotements différenciés. Si la fonction photo-test est utilisée le voyant peut être connecté (sans clignotements) en parallèle. Exclusion T124R4 et T124R6.
22	23	Sortie auxiliaire	max 24V	0,5A	Sortie auxiliaire	Sortie auxiliaire avec contact libre. Fonction présente sur certaines versions. Voir tableau 2, fonctions 3 et 4.
10/17	11	Contact N.F.			Fin de course ferme	Brancher cette entrée sur la commune si elle n'est pas utilisée.
10/17	12	Contact N.F.			Fin de course ouvre	Brancher cette entrée sur la commune si elle n'est pas utilisée.
10/17	13	Contact N.F.			Cellule photoélectrique	Durant la fermeture du volet inverse le sens de marche. Brancher cette entrée au contact commun en cas de non-utilisation.
10/17	14	Bouton N.O. ou N.F.			Entrée Jolly	Voir tableau 2, fonctions 3 et 4.
10/17	15	Bouton N.F.			Bouton stop	Blocage de toutes les fonctions. Brancher cette entrée au contact commun en cas de non-utilisation.
10/17	16	Bouton N.O.			Bouton pas à pas	Voir tableau 2, fonctions 1 et 2.
18		Antenne Rx (enveloppe)			Enveloppe	Pour le type d'antenne à utiliser, suivre les instructions de la réceptrice.
19		Antenne Rx (centrale)			Centrale
20	21	Connecteur	22Vac	5A	Alimentation	Branchement au secondaire transformateur.

Tableau 2 — Programmation des fonctions (dip-switch)

Remarque : la configuration initiale standard est représentée sur le détail 8 de la fig. 1.

Mode entrée Pas à pas et radio canal ch1 (dip 1 et 2)

Dip	Position	Description	Note
1 OFF / 2 OFF	Ouvre - Stop - Ferme		Pendant l'ouverture, en appuyant le bouton P/P on bloque le portail ; le second appui ferme le portail. Pendant la fermeture en appuyant le bouton P/P le portail se bloque ; le second appui ouvre le portail.
1 ON / 2 OFF	Ouvre - ferme		Durant l'ouverture, en pressant la touche P/P, le portail se bloque pendant quelques instants puis se ferme. Durant la fermeture, en pressant la touche P/P, le portail se bloque pendant quelques instants puis s'ouvre.
1 OFF / 2 ON	Ouvre (fonction copropriété)		Durant l'ouverture, on n'obtient aucun résultat en pressant la touche P/P. Lorsque le portail est ouvert, la touche P/P permet de recharger le temps de pause. Durant la fermeture, en pressant la touche P/P, le portail se bloque pendant quelques instants puis s'ouvre.
1 ON / 2 ON	Ouvre - ferme (exclusion commande en ouverture)		Pendant l'ouverture, l'appui du bouton P/P n'a aucun effet. Pendant la pause, l'appui du bouton P/P ferme le portail. Pendant la fermeture en appuyant le bouton P/P on bloque le portail. Au bout de quelques instants le portail s'ouvre.

Mode entrée Jolly (dip 3 et 4)

Dip	Fonction	Note
3 OFF / 4 OFF	Tranche de sécurité en ouverture	Une intervention de la « tranche de sécurité » permet d'inverser la marche (ferme) pendant quelques secondes. Après une intervention de la « tranche de sécurité en ouverture » la centrale se bloque et la refermeture est annulée. Utiliser un contact N.C. Si l'installation a besoin d'une tranche de sécurité en fermeture, utiliser l'entrée de la cellule photoélectrique 1.
3 ON / 4 OFF	Touche ferme	L'entrée « jolly » devient une touche FERME. Utiliser un contact N.O. ATTENTION ! Avec cette configuration, la touche P/P devient une touche OUVRE.
3 OFF / 4 ON	Photocellule 2	Soit en ouverture soit en fermeture l'intervention de cette photocellule bloque le portail jusqu'à quand la photocellule ne reprenne ses conditions initiales. La manœuvre successive est toujours en ouverture. Utiliser un contact n.c.
3 ON / 4 ON	Ouverture Piéton	Le portail effectue une ouverture partielle pendant une durée programmable (voir « programmation ouverture piéton »). Utiliser un contact N.O.

Autres fonctions (dip 5 à 10)

Fonction	Dip	OFF	ON	Description
Préavis	5	Exclu	Actif	OFF : la lampe clignotante est alimentée contemporainement au moteur. ON : la lampe clignotante est alimentée 5 sec. avant chaque manœuvre.
Refermeture	6	Exclu	Actif	OFF : après l'ouverture complète le coffret referme avec une seule commande manuelle. ON : après l'ouverture complète le coffret referme après une pause programmée.
Refermetures après cellules photoélectriques	7	Exclu	Actif	OFF : fonction exclue. ON : l'intervention de la cellule photoélectrique réduit la durée de la pause à 2 secondes, quelle que soit la valeur qu'on lui avait attribuée.
Fototest	8	Exclu	Actif	OFF : fonction exclue. Sortie 9-8 avec fonctionnement voyant état portail. ON : connecter l'alimentation de l'émetteur à la sortie 9-8. Voir paragraphe photo-test. Il est toujours possible de connecter en parallèle un voyant de portail ouvert de 24V.
Ralentissement	9	Exclu	Actif	OFF : le ralentissement est absent à la fin de la course. ON : le moteur réduit de moitié sa vitesse.
Sortie Clignotant	10	Clignotante	Fixe	OFF : la sortie 7-8 clignote durant le mouvement du moteur. ON : la sortie 7-8 reste active (fixe) durant le mouvement du moteur.

T124F — Logique de commande pour portes basculantes

Le fonctionnement de la logique de commande T124F est identique à celui de la version T124 sauf pour les fonctions des dip 7, 8 et 9 (pos. 8 - fig. 1) et borne 8-9.

Fonction	Dip	OFF	ON
Coup de fermeture	7	Exclu	Actif
Ralentissement en ouverture	8	Exclu	Actif
Ralentissement en fermeture	9	Exclu	Actif

Borne	Borne	Dispositif	V	I max	Fonction	Notes
9	8	Lampe	24Vac	1A	Éclairage de fonction	Allumé dès le début de la manœuvre à 2 minutes après la fermeture complète.

T124RAP4 — Logique de commande pour barrière RAP4-RAP4E

Le mode de fonctionnement est celui de la T124 à part les points suivants.

Ralentissement

• Le ralentissement est toujours activé avec des paramètres standard.
• Le point de ralentissement N'EST PAS programmable.
• Le dip-switch n.9 n'est plus lié au ralentissement mais change certains paramètres liés au poids de la lisse :
  • dip 9 en OFF pour lisses plus LÉGÈRES
  • dip 9 en ON pour lisses plus LOURDES

Fonctionnement voyant

La sortie voyant est utilisée pour alimenter les lumières de la barrière. Les caractéristiques électriques restent les mêmes (24 Vdc 1A max.), le fonctionnement change :

• LUMIÈRE FIXE avec barrière fermée ou en stop
• LUMIÈRE CLIGNOTANTE avec barrière en mouvement
• LUMIÈRE AVEC DOUBLE CLIGNOTEMENT quand la barrière est en pause (refermeture automatique).

Chargeur de batterie CB24 (en option)

Une installation de T124 peut également fonctionner en cas de coupure de courant. Pour ce faire, il est nécessaire d'introduire deux batteries rechargeables de 12V 1,3Ah (non fournies) et un chargeur de batteries mod. CB24, le tout sans modifier le reste de l'installation.

Sur les nouvelles installations, il est conseillé de connecter les batteries et le chargeur de batterie en fin de montage, lorsque l'installation a déjà été essayée. Pour ce faire, se référer à la figure 2 en prêtant une attention particulière à la polarité des conducteurs. La connexion doit être effectuée dans l'ordre suivant :

• couper le courant (230V)
• connecter les bornes 3 et 4 du CB24 avec les bornes 3 et 4 (ou 5 et 6) de la centrale T124.
• connecter les 2 batteries (en série) avec les cavaliers en dotation aux bornes 1 et 2 du chargeur de batteries.
• s'assurer que la centrale soit correctement alimentée.
• brancher de nouveau le courant (230V).

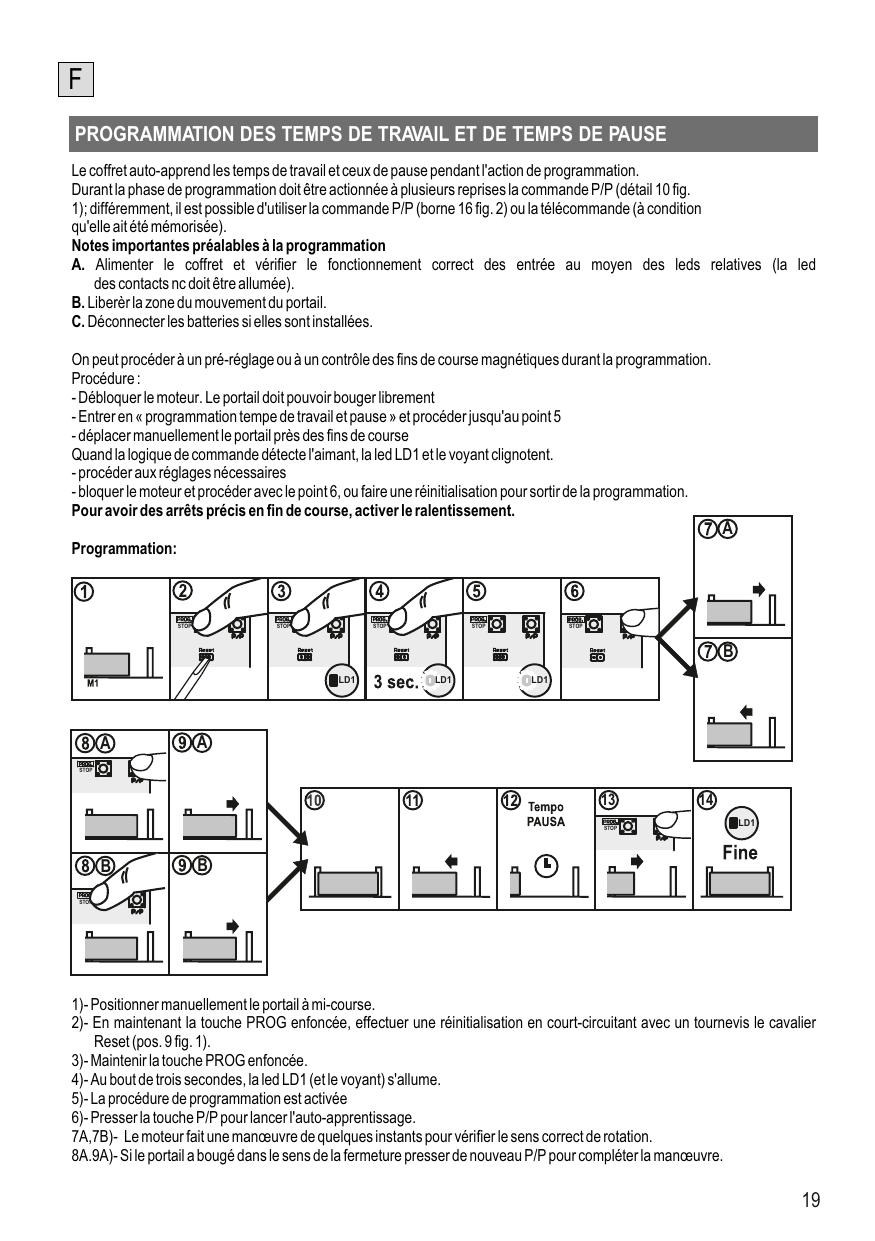

Programmation des temps de travail et de temps de pause

Le coffret auto-apprend les temps de travail et ceux de pause pendant l'action de programmation. Durant la phase de programmation doit être actionnée à plusieurs reprises la commande P/P (détail 10 fig. 1) ; différemment, il est possible d'utiliser la commande P/P (borne 16 fig. 2) ou la télécommande (à condition qu'elle ait été mémorisée).

Notes importantes préalables à la programmation

• A. Alimenter le coffret et vérifier le fonctionnement correct des entrées au moyen des leds relatives (la led des contacts nc doit être allumée).
• B. Libérer la zone du mouvement du portail.
• C. Déconnecter les batteries si elles sont installées.

On peut procéder à un pré-réglage ou à un contrôle des fins de course magnétiques durant la programmation. Procédure :

• Débloquer le moteur. Le portail doit pouvoir bouger librement
• Entrer en « programmation temps de travail et pause » et procéder jusqu'au point 5
• déplacer manuellement le portail près des fins de course. Quand la logique de commande détecte l'aimant, la led LD1 et le voyant clignotent.
• procéder aux réglages nécessaires
• bloquer le moteur et procéder avec le point 6, ou faire une réinitialisation pour sortir de la programmation.

Pour avoir des arrêts précis en fin de course, activer le ralentissement.

Programmation

1. Positionner manuellement le portail à mi-course.
2. En maintenant la touche PROG enfoncée, effectuer une réinitialisation en court-circuitant avec un tournevis le cavalier Reset (pos. 9 fig. 1).
3. Maintenir la touche PROG enfoncée.
4. Au bout de trois secondes, la led LD1 (et le voyant) s'allume.
5. La procédure de programmation est activée.
6. Presser la touche P/P pour lancer l'auto-apprentissage.
7. (7A, 7B) Le moteur fait une manœuvre de quelques instants pour vérifier le sens correct de rotation.
8. (8A, 9A) Si le portail a bougé dans le sens de la fermeture presser de nouveau P/P pour compléter la manœuvre.
9. (8B, 9B) Si le portail a bougé dans le sens de l'ouverture (le moteur tourne dans le sens contraire) presser la touche PROG pour corriger le sens et le porter en fermeture.
10. (10, 11) Arrivé en fin de course le moteur s'arrête et repart automatiquement en ouverture.
11. (12) Quand l'ouverture est terminée, le moteur s'arrête et la logique commence à compter le temps de pause.
12. (13) Quand le temps de pause désiré s'est écoulé, presser la touche P/P et le moteur commence la fermeture.
13. (14) Arrivé en fin de course de fermeture le moteur s'arrête. Fin de la programmation, la led LD1 s'éteint.

Point de ralentissement programmable (Exclusion T124RAP4 et T124RAP6)

Dans la T124, il est possible de programmer le point de la course du portail où commence le ralentissement. Pour programmer le point de ralentissement agir comme suit :

• durant la phase d'ouverture du cycle d'auto-apprentissage (c'est-à-dire après avoir exécuté le point 11 de la procédure « PROGRAMMATION TEMPS DE TRAVAIL ET PAUSE ») presser la touche « PP » pour fixer le point de commencement du ralentissement en ouverture. Le portail s'arrête un instant pour signaler que la programmation du point de ralentissement a eu lieu.
• durant la phase de fermeture du cycle d'auto-apprentissage (c'est-à-dire après avoir exécuté le point 13 de la procédure « PROGRAMMATION TEMPS DE TRAVAIL ET PAUSE ») presser la touche « PP » pour fixer le point de commencement du ralentissement en fermeture. Le portail s'arrête un instant pour signaler que la programmation du point de ralentissement a eu lieu.

NOTES :

1. Il n'est pas obligatoire d'effectuer la programmation du point de ralentissement. S'il n'est pas programmé, la logique de commande effectue une course avec ralentissement prédéfini.
2. Les deux points de ralentissement (ouverture et fermeture) sont indépendants l'un de l'autre.
3. Le ralentissement prédéfini dans le cas du portail coulissant est étudié pour respecter les normes. Intervenir avec la programmation du ralentissement seulement si le portail ralentit quand il est trop près de la butée (il doit être complètement en ralentissement à 50 cm de la butée, cela afin de réduire l'impact avec un éventuel obstacle).

Programmation ouverture piéton

Avec la programmation effectuée en usine la commande d'ouverture piéton est d'environ 1/1,5m. Pour l'augmenter ou la diminuer, procéder comme suit :

• répéter les points de 1 à 5 de la « programmation des temps de fonctionnement et de pause »
• presser la touche Piéton (entrée jolly avec dip 3 et 4 ON) ou transmettre avec le deuxième canal radio (voir également chapitre « réceptrice embrochable »)
• le portail se ferme
• lorsqu'il est en fin de course, le moteur s'arrête et part automatiquement en ouverture.
• Lorsque l'ouverture du portail est suffisante, presser de nouveau la touche piéton
• Le portail se ferme et la centrale sort automatiquement de la programmation

Programmation des fonctions (tab. 2)

De différentes options peuvent être sélectionnées avec les dip-switches de fonctions (Part. 8 fig. 1).

Photo-test

Pour que le photo-test fonctionne, le site doit prévoir deux lignes d'alimentation des photocellules. La première (celle qui alimente les récepteurs) est branchée sur les borniers 10 et 11 et la seconde (celle qui alimente les émetteurs) est branchée sur les borniers 12 et 13 (le dip switch 7 doit être en position On quand on active le photo-test). Le coffret contrôle l'efficacité des photocellules en simulant leur intervention au début de la manœuvre. Il coupe l'alimentation aux émetteurs et vérifie si le récepteur change d'état. Le moteur part et la manœuvre commence ; en cas des problèmes avec le récepteur, le cycle s'arrête et le voyant portail ouvert clignote.

Outre la sécurité qu'elle apporte, la fonction photo-test offre les avantages suivants :

• économie d'énergie (les émetteurs des cellules photoélectriques sont éteints lorsque le portail est fermé)
• augmentation de l'autonomie lorsque l'alimentation se fait par batteries
• usure moindre des composants de l'émetteur de la cellule photoélectrique.

Réglage sensibilité

Selon la normative EN 12445 chaque automation doit passer avec succès les essais au choc mesurés à l'aide d'un instrument spécial.

Effectuer les essais au choc et modifier la sensibilité de l'encodeur en agissant sur le trimmer (détail 12 fig. 1). Si cela ne suffit pas pour rentrer dans les limites indiquées par les normatives, il est conseillé d'installer un bord en caoutchouc souple en tête de portail de manière à atténuer le choc.

Si le réglage de la sensibilité et l'installation du bord en caoutchouc ne permettent toujours pas de rentrer dans les valeurs indiquées par la norme, il est obligatoire d'installer d'autres types de dispositifs comme, par exemple, une tranche de sécurité sur le bord mobile du portail.

Réceptrice (en option)

Les réceptrices sont à auto-mémorisation et peuvent mémoriser plusieurs codes sur le même canal. Les fonctions des deux canaux radio sont :

• Canal 1 : Pas à Pas
• Canal 2 : Ouverture piéton

Pour mémoriser les codes des émetteurs dans la réceptrice, procéder de la manière suivante :

• Introduire la réceptrice dans le connecteur (détail 7 de fig. 1)
• Alimenter la centrale et attendre que les leds s'éteignent sur la réceptrice.
• Presser rapidement la touche du canal à mémoriser sur la réceptrice (P1 pas à pas ou P2 ouverture piéton), le led correspondant commencera à clignoter. Si le led effectue des clignotements doubles, attendre et répéter l'opération (la touche ne doit être pressée qu'une fois).
• Émettre avec la télécommande à programmer.
• Un clignotement plus long du led sur la réceptrice indique que la mémorisation a bien été effectuée.
• Si le code existe déjà en mémoire, les leds de la réceptrice clignotent simultanément.

Il est possible de réinitialiser la mémoire des codes en tenant le poussoir P1 de la réceptrice pressé pendant environ 15 secondes jusqu'à ce que les deux leds s'allument.

L'antenne doit être connectée aux bornes 18 (enveloppe) et 19 (centrale) voir fig. 2.

Pour toutes précisions et informations complémentaires voir le manuel qui accompagne la réceptrice.
