Description du produit

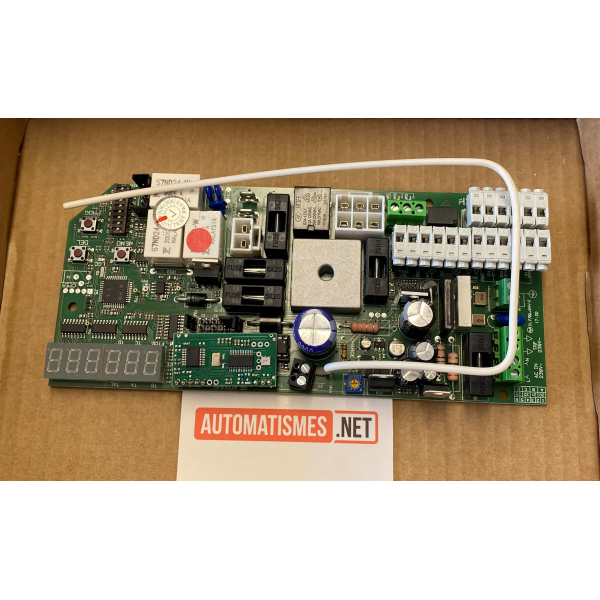

Carte électronique pour moteur Cardin SL424EBSS – Centrale de commande 24 V DC pour portail coulissant jusqu'à 400 kg
Carte électronique Cardin SL424EBSS : une gestion intelligente et sécurisée de votre portail coulissant
La carte électronique Cardin SL424EBSS est la centrale de commande conçue pour piloter les automatismes de portail coulissant Cardin SL424EBSS équipés d'un moteur 24 V à courant continu. Elle assure le contrôle complet des mouvements, la gestion des sécurités, la programmation automatique des courses et l'administration des télécommandes radio Cardin.
Grâce à son électronique évoluée, cette carte garantit une ouverture fluide, une fermeture précise et une protection optimale des utilisateurs grâce à son encodeur, son capteur d'effort (anti-écrasement) et ses nombreuses fonctions paramétrables.
Développée par Cardin Elettronica, cette centrale répond aux exigences des installations résidentielles nécessitant fiabilité, sécurité et simplicité de programmation.
------------------------------------------------
Pourquoi choisir la carte électronique Cardin SL424EBSS ?
La centrale SL424EBSS ne se limite pas à alimenter un moteur. Elle pilote l'ensemble de l'automatisme en surveillant en permanence :
- la position du portail grâce à un encodeur intégré ;
- la consommation moteur afin de détecter les obstacles ;
- les cellules photoélectriques ;
- les dispositifs de sécurité ;
- les ralentissements en fin de course ;
- la fermeture automatique ;
- le fonctionnement sur batteries de secours.
Cette intelligence embarquée permet d'obtenir un portail plus silencieux, plus précis et nettement plus sécurisé.
------------------------------------------------
Les points forts de la carte Cardin SL424EBSS
✔ Gestion moteur 24 V DC
Compatible avec les motorisations Cardin SL424EBSS pour portails coulissants jusqu'à 400 kg.
✔ Programmation entièrement automatique
La centrale réalise automatiquement :
- l'apprentissage de la course,
- la détection des butées,
- le réglage des ralentissements,
- le calibrage du capteur d'effort.
Cette procédure limite considérablement les réglages manuels.
✔ Encodeur électronique intégré
L'encodeur contrôle en permanence :
- la vitesse,
- la position du portail,
- les ralentissements,
- l'arrêt précis.
En cas d'anomalie, la carte effectue automatiquement un repositionnement du portail.
✔ Détection anti-écrasement
Le capteur de courant surveille en permanence l'effort moteur.
En présence d'un obstacle :
- arrêt immédiat,
- inversion automatique d'environ 5 à 10 cm,
- temporisation,
- reprise automatique selon la configuration choisie.
Cette fonction améliore fortement la sécurité des utilisateurs.
✔ Récepteur radio intégré
La carte possède un récepteur 433,92 MHz Rolling Code permettant :
- la mémorisation jusqu'à 300 télécommandes ;
- l'ajout de nouvelles télécommandes directement depuis une télécommande déjà enregistrée (si le cavalier J2 est installé).
-------------------------------------------------
Fonctions principales
La centrale propose notamment :
- ouverture totale ;
- ouverture piéton ;
- fermeture automatique ;
- ouverture séquentielle ;
- ralentissement en ouverture et fermeture ;
- pré-clignotement ;
- gestion de lampe témoin ;
- commande de clignotant ;
- arrêt d'urgence ;
- fonctionnement avec batteries de secours ;
- repositionnement automatique après coupure secteur ;
- diagnostic par afficheur LED.
---------------------------------------------------
Sécurités intégrées
La carte est compatible avec de nombreux dispositifs de protection :
- cellules photoélectriques d'arrêt (FTCS) ;
- cellules photoélectriques d'inversion (FTCI) ;
- bord sensible de sécurité (CSP) ;
- bouton STOP ;
- commandes d'urgence ;
- contrôle permanent des sécurités via LEDs et afficheur.
Ces dispositifs participent au respect des exigences de sécurité des automatismes de portail.
-------------------------------------------------
Connectiques disponibles
La carte dispose de nombreuses entrées et sorties permettant le raccordement de :
- moteur 24 V DC ;
- transformateur ;
- batteries de secours ;
- clignotant 30 V ;
- lampe témoin ;
- cellules photoélectriques ;
- bord sensible ;
- bouton d'ouverture ;
- bouton de fermeture ;
- commande séquentielle ;
- ouverture piéton ;
- arrêt d'urgence ;
- antenne 433,92 MHz.
Le schéma de câblage complet est fourni dans la notice constructeur.
-----------------------------------------------------
Réglages disponibles
Les paramètres sont configurables par DIP-switch :
- mode de commande séquentielle ;
- fermeture automatique ;
- pré-clignotement ;
- fonctionnement du clignotant ;
- comportement de la lampe témoin ;
- gestion des cellules FTCI ;
- choix cellule photo ou bord sensible FTCS ;
- montage moteur à droite ou à gauche.
Tous les paramètres sont mémorisés directement par la centrale.
-----------------------------------------------------
Diagnostic simplifié
L'afficheur LED intégré facilite la maintenance grâce à :
- l'affichage des états des sécurités ;
- le comptage des manœuvres ;
- le mode test ;
- les messages de repositionnement ;
- le réglage du capteur d'effort ;
- les indications d'erreur.
Cette fonction accélère considérablement le dépannage.
--------------------------------------------------------
Caractéristiques techniques
|
Caractéristique |
Valeur |
|
Référence moteur compatible |
Cardin SL424EBSS |
|
Technologie moteur |
24 V DC |
|
Type de portail |
Coulissant |
|
Poids maximal du portail |
400 kg |
|
Longueur maximale |
12 m |
|
Récepteur radio |
Intégré |
|
Fréquence radio |
433,92 MHz |
|
Codage radio |
Rolling Code |
|
Capacité mémoire |
300 télécommandes |
|
Encodeur |
Oui |
|
Capteur anti-écrasement |
Oui |
|
Fonction batterie |
Oui |
|
Fermeture automatique |
Oui |
|
Ouverture piéton |
Oui |
|
Afficheur LED |
Oui |
---------------------------------------------------
Applications
Cette carte est particulièrement adaptée pour :
- portails coulissants résidentiels ;
- remplacement d'une carte SL424EBSS défectueuse ;
- rénovation d'une motorisation Cardin ;
- maintenance d'automatismes 24 V Cardin.
-------------------------------------------------
Contenu de la notice constructeur
La documentation fournie comprend notamment :
- schéma de câblage ;
- procédure complète de programmation ;
- réglage du capteur d'effort ;
- configuration des DIP-switches ;
- apprentissage automatique ;
- programmation des télécommandes ;
- fonctionnement sur batteries ;
- tableau des messages affichés ;
- maintenance et diagnostic.
-----------------------------------------------
FAQ
Cette carte est-elle compatible avec tous les moteurs Cardin ?
Non. Elle est conçue pour les motorisations Cardin SL424EBSS à courant continu 24 V. Vérifiez toujours la référence de votre automatisme avant de commander.
Peut-on mémoriser plusieurs télécommandes ?
Oui. Le récepteur intégré peut enregistrer jusqu'à 300 télécommandes Rolling Code.
La carte possède-t-elle un système anti-écrasement ?
Oui. Elle utilise un capteur de courant associé à un encodeur qui détecte les obstacles et provoque automatiquement une inversion du mouvement pour renforcer la sécurité.
Fonctionne-t-elle avec une batterie de secours ?
Oui. La notice prévoit un fonctionnement sur batteries permettant de maintenir l'automatisme opérationnel en cas de coupure secteur, sous réserve que les batteries soient en bon état.
La programmation est-elle compliquée ?
Non. La centrale dispose d'un cycle d'apprentissage automatique qui mémorise les fins de course, les ralentissements et le niveau du capteur d'effort avec une intervention minimale de l'installateur.
Pourquoi choisir cette carte sur notre boutique ?
En achetant votre carte électronique Cardin SL424EBSS chez un spécialiste de l'automatisme, vous bénéficiez d'un produit d'origine, d'une assistance technique compétente et d'une solution fiable pour redonner vie à votre portail coulissant. Grâce à ses nombreuses fonctions de sécurité, sa programmation intelligente et sa compatibilité avec les accessoires Cardin, cette centrale constitue un choix durable pour remplacer une carte défectueuse ou remettre à niveau votre installation.
