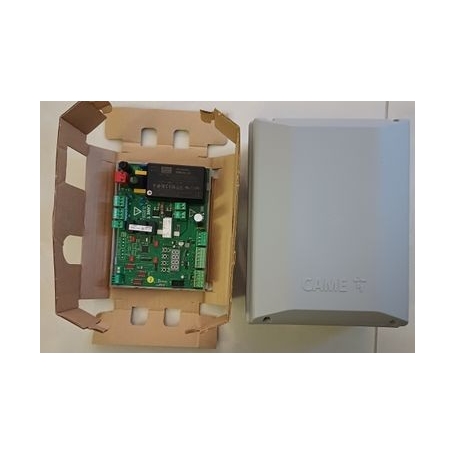

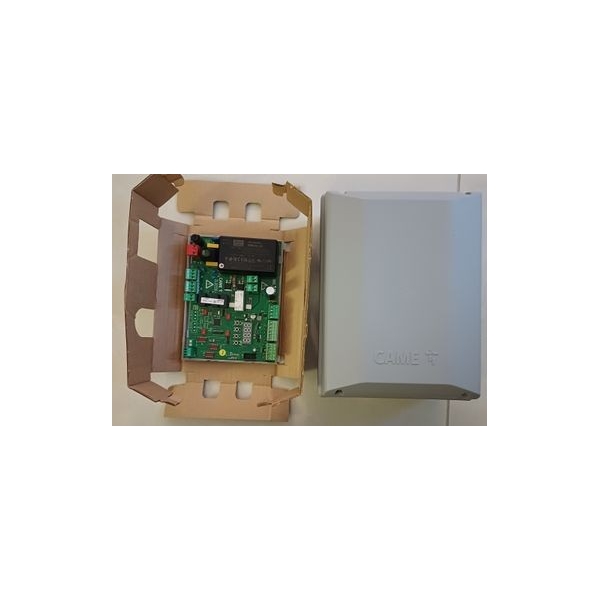

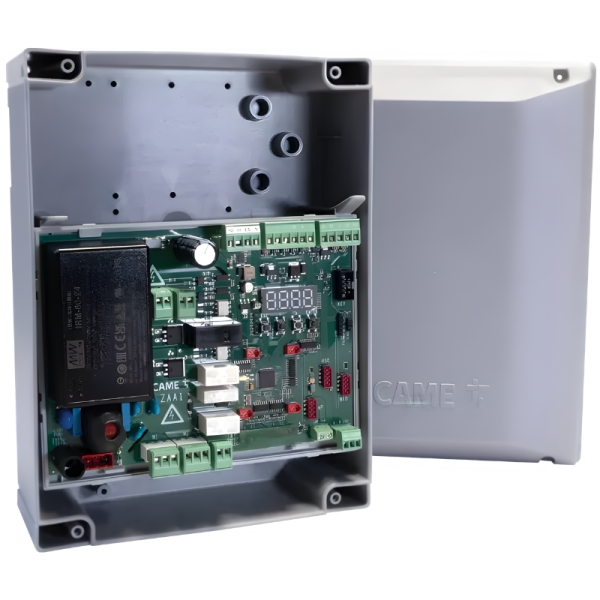

Carte électronique CAME ZLX230P

Carte électronique CAME ZLX230P – Centrale de commande 230 V pour portail battant

Carte électronique CAME ZLX230P : la centrale intelligente pour automatiser votre portail battant 230 V

La CAME ZLX230P est une armoire de commande multifonction 230 V conçue pour piloter un ou deux moteurs de portail battant CAME fonctionnant en 230 VAC. Succédant aux générations précédentes de cartes CAME, elle intègre une électronique moderne avec afficheur LCD, programmation guidée, gestion BUS CXN, Digital Torque Control, autodiagnostic des sécurités et nombreuses fonctions avancées facilitant aussi bien l'installation que l'utilisation quotidienne.

Pensée aussi bien pour les installateurs professionnels que pour les particuliers expérimentés, la ZLX230P permet de réaliser une installation fiable, évolutive et parfaitement adaptée aux exigences actuelles en matière de sécurité et de confort.

Pourquoi choisir la carte CAME ZLX230P ?

La ZLX230P offre une électronique particulièrement complète qui simplifie considérablement la mise en service d'un portail battant.

Ses principaux atouts :

• Compatible avec 1 ou 2 moteurs 230 V
• Écran LCD avec menus de programmation intuitifs
• Assistant de première mise en service
• Gestion indépendante des deux vantaux
• Réglage précis des vitesses et ralentissements
• Digital Torque Control (contrôle électronique du couple moteur)
• Gestion complète des photocellules et sécurités
• Compatible BUS CXN nouvelle génération
• Mémoire jusqu'à 250 utilisateurs
• Communication CRP / ModBus
• Compatible CAME KEY pour mise à jour du firmware
• Diagnostic des erreurs directement sur l'afficheur
• Compatible serrure électrique et électro-aimant
• Fermeture automatique programmable
• Protection IP54

Toutes ces fonctionnalités sont intégrées directement dans la centrale sans nécessiter de cartes supplémentaires pour les fonctions les plus courantes.

Une centrale conçue pour les automatismes de portail battant 230 V

La ZLX230P est destinée au pilotage des motorisations battantes CAME alimentées en 230 VAC.

Elle permet de gérer :

• portail battant résidentiel
• portail collectif
• portail de copropriété
• accès professionnels
• portail industriel léger

Elle accepte :

• installation à 1 vantail
• installation à 2 vantaux
• ouverture piétonne
• ouverture partielle
• ouverture totale

La configuration se réalise directement depuis l'écran intégré.

Les fonctionnalités avancées de la ZLX230P

Programmation assistée

Contrairement aux anciennes cartes utilisant uniquement des DIP-switches, la ZLX230P dispose d'un véritable assistant de configuration.

Lors de la première mise en service, la centrale demande simplement :

• type de moteur
• nombre de moteurs
• temps de course
• paramètres principaux

La programmation devient beaucoup plus rapide et limite fortement les erreurs d'installation.

Digital Torque Control

Le système Digital Torque Control permet d'adapter le fonctionnement du moteur selon les contraintes mécaniques de l'installation.

Résultat :

• fonctionnement plus fluide
• meilleure protection mécanique
• meilleure gestion des obstacles
• durée de vie prolongée des motorisations

Réglage indépendant des deux vantaux

Chaque moteur possède ses propres réglages :

• temps de course
• ralentissement
• retard d'ouverture
• retard de fermeture
• vitesse

Cela permet d'obtenir un mouvement parfaitement synchronisé.

Gestion intelligente des ralentissements

La centrale permet de régler précisément :

• vitesse maximale
• vitesse de ralentissement
• durée du ralentissement

Les mouvements deviennent plus silencieux tout en limitant les chocs en fin de course.

BUS CXN nouvelle génération

La ZLX230P est compatible avec le système BUS CXN CAME.

Ce bus 2 fils permet de raccorder :

• photocellules
• sélecteurs
• interfaces
• clignotants
• accessoires compatibles

L'installation est simplifiée grâce à une architecture en chaîne, en étoile ou mixte, avec une configuration directement depuis la centrale.

Sécurité maximale

La carte ZLX230P intègre de nombreuses protections :

• autodiagnostic des sécurités
• test automatique des photocellules
• arrêt total
• réouverture sur obstacle
• fermeture après dégagement
• gestion des bords sensibles
• gestion des résistances 8K2
• détection d'anomalies
• affichage des erreurs

Elle répond ainsi aux exigences des installations modernes en matière de sécurité.

Connectiques disponibles

La centrale permet le raccordement de nombreux accessoires :

• photocellules
• feu clignotant
• lampe de courtoisie
• serrure électrique
• électro-aimant
• antenne radio
• carte radio enfichable AF
• module RIO CONN
• carte RSE
• module BUS RCXN
• CAME KEY
• interfaces CRP

Caractéristiques techniques

Caractéristique	Valeur
Alimentation	220 à 240 V AC
Alimentation moteurs	220 à 240 V AC
Puissance totale	1100 W
Puissance moteurs	950 W
Consommation veille	0,8 W
Protection	IP54
Température	-20°C à +55°C
Classe d'isolation	Classe I
Durée de vie estimée	100 000 cycles
Mémoire utilisateurs	jusqu'à 250
Afficheur	LCD intégré

Ces spécifications sont données par le constructeur pour une utilisation conforme aux préconisations d'installation.

Compatibilité

La CAME ZLX230P est compatible avec :

• moteurs battants CAME 230 V
• accessoires radio CAME AF
• système BUS CXN
• photocellules CAME
• clignotants CAME
• CAME KEY
• protocole CRP
• ModBus
• modules RIO CONN

Applications idéales

Cette centrale convient parfaitement pour :

• maison individuelle
• villa
• résidence sécurisée
• copropriété
• entreprise
• locaux professionnels
• accès collectifs

Les avantages de la ZLX230P

✅ Écran LCD convivial
✅ Installation rapide
✅ Programmation guidée
✅ Compatible 1 ou 2 moteurs
✅ BUS CXN évolutif
✅ Gestion avancée des sécurités
✅ Digital Torque Control
✅ Jusqu'à 250 télécommandes mémorisées
✅ Diagnostic intégré
✅ Compatible ModBus

FAQ – Questions fréquentes

À quoi sert la carte électronique CAME ZLX230P ?

Elle pilote un ou deux moteurs de portail battant 230 V et gère l'ensemble des commandes, sécurités, ralentissements, accessoires et automatismes de l'installation.

Peut-on utiliser un seul moteur ?

Oui. La centrale permet de fonctionner avec un seul moteur, qui doit être raccordé sur la sortie M2 et configuré dans le menu de programmation.

Combien de télécommandes peut-elle mémoriser ?

La mémoire interne permet d'enregistrer jusqu'à 250 utilisateurs.

La fermeture automatique est-elle disponible ?

Oui. Le délai est entièrement programmable entre 1 et 180 secondes selon les besoins de l'installation.

Est-elle compatible avec des photocellules BUS ?

Oui. Avec le module RCXN (806XG-0110), elle prend en charge le système BUS CXN, permettant de connecter plusieurs dispositifs sur un bus 2 fils non polarisé.

Peut-on connecter une serrure électrique ?

Oui. La ZLX230P gère aussi bien une serrure électrique qu'un électro-aimant, avec plusieurs modes de fonctionnement configurables.

La centrale est-elle adaptée à un usage extérieur ?

Oui. Son coffret bénéficie d'un indice de protection IP54, ce qui lui permet d'être installée en extérieur lorsqu'elle est correctement posée et protégée conformément aux recommandations du fabricant.





La CAME ZLX230P dispose d'une programmation assistée qui guide automatiquement l'installateur lors de la première mise en service. Une fois tous les branchements électriques réalisés, voici la procédure recommandée par CAME.

Procédure de programmation de la CAME ZLX230P

1. Vérifier l'installation

Avant toute programmation :

• alimentation 230 V raccordée ;
• moteurs correctement câblés (si un seul moteur, utiliser M2) ;
• photocellules et accessoires raccordés si présents ;
• portail déverrouillé mécaniquement et pouvant se déplacer librement ;
• aucun obstacle dans la zone de manœuvre.

2. Mettre la centrale sous tension

À la mise sous tension, l'écran s'allume.

Les touches disponibles sont :

• ESC : retour ou annulation
• ◄ / ► : navigation dans les menus
• ENTER : validation des choix

3. Lancer l'assistant de mise en service

La centrale propose automatiquement la configuration guidée.

Les paramètres demandés sont :

Étape A1 : Choix du type de moteur

Sélectionnez le type de motorisation correspondant à votre automatisme CAME.

Étape F46 : Nombre de moteurs

Choisir :

• 2 → portail à deux vantaux
• 1 → portail à un seul vantail

⚠️ Avec un seul moteur, celui-ci doit être raccordé sur M2.

Étape F79 : Temps de course moteur M1

Réglez le temps nécessaire au vantail 1 pour effectuer sa course complète.

Étape F81 : Temps de course moteur M2

Réglez ensuite le temps de course du second vantail.

Ces temps servent de base au calcul des ralentissements.

4. Valider la programmation

Une fois les paramètres enregistrés :

• quitter le menu,
• vérifier les réglages.

5. Effectuer la première manœuvre

CAME recommande :

• de laisser les photocellules actives ;
• d'observer entièrement la première ouverture ;
• de laisser le portail effectuer un cycle complet.

La première manœuvre est toujours une ouverture.

En cas de bruit anormal ou de comportement inattendu, appuyer immédiatement sur ESC ou sur le bouton STOP.

Réglages conseillés après la première programmation

Une fois le portail fonctionnel, il est recommandé de vérifier les fonctions suivantes :

Fonction	Description
F5	Test automatique des photocellules
F7	Mode de commande (pas-à-pas ou séquentiel)
F10	Voyant portail ouvert
F17	Serrure électrique
F18	Clignotant ou lampe de courtoisie
F19	Fermeture automatique
F20	Fermeture automatique après ouverture piéton
F21	Temps de préclignotement
F23	Retard d'ouverture du vantail M1
F24	Retard de fermeture du vantail M2
F30/F31	Vitesse de ralentissement des moteurs

Astuce d'installateur

Pour un fonctionnement optimal, je conseille généralement l'ordre suivant :

1. Programmer le type de moteur.
2. Régler le nombre de moteurs.
3. Vérifier le sens de rotation des vantaux.
4. Régler les temps de course.
5. Tester les photocellules.
6. Activer la fermeture automatique si souhaitée.
7. Mémoriser les télécommandes.
8. Effectuer plusieurs cycles complets afin d'affiner les ralentissements et les temporisations si nécessaire.

Cette méthode permet d'obtenir un portail fluide et correctement synchronisé dès la mise en service.
