Description du produit

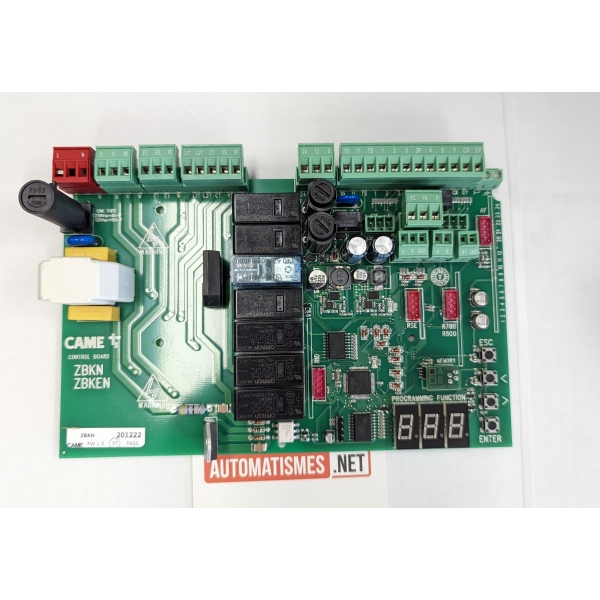

Electronique de gestion CAME 3199ZBKN sans boitier pour motoréducteur CAME coulissant BK-800, BK-1200, BK-1800 et BK-2200
DESCRIPTION DES BORNIERS
1. Bornier d'alimentation
2. Bornier pour motoréducteur
3. Bornier pour dispositifs de signalisation
4. Bornier pour transformateur
5. Fusible carte
6. Fusible accessoires
7. Borniers pour dispositifs de commande et de sécurité
8. Bornier pour antenne
9. Bornier pour micro-interrupteurs de fin de course
10. Connecteur pour carte AF
11. Bornier pour sélecteur transpondeur
12. Bornier pour clavier à code
13. Connecteur pour carte RSE
14. Connecteur pour carte R700/R800/900
15. Boutons de programmation
16. Connecteur pour carte memory roll
17. Écran
18. Voyant de signalisation de présence de tension
19. Bornier pour connexion vis-à-vis ou CRP
20. Bornier pour module RGP1
21. Connecteur pour carte RIO-CONN
22. Fusible de ligne
Branchements des Photocellules CAME DIR, DELTA
Configurer le contact CX ou CY (NF), entrée pour dispositifs de sécurité type photocellules.
Voir fonctions F2 (entrée CX) ou F3 (entrée CY) dans :
- C1 réouverture durant la fermeture. Durant la phase de fermeture du portail, l'ouverture du contact provoque l'inversion du mouvement jusqu'à ouverture totale du portail ;
- C2 refermeture durant l'ouverture. Durant la phase d'ouverture du portail, l'ouverture du contact provoque l'inversion du mouvement jusqu'à fermeture totale du portail ;
- C3 arrêt partiel. Arrêt du portail en mouvement avec fermeture automatique (si la fonction de fermeture automatique a été activée) ;
- C4 attente obstacle. Arrêt du portail en mouvement avec reprise du mouvement après élimination de l'obstacle.
En cas de non utilisation des contacts CX et CY, les désactiver durant la phase d'auto-apprentissage.
