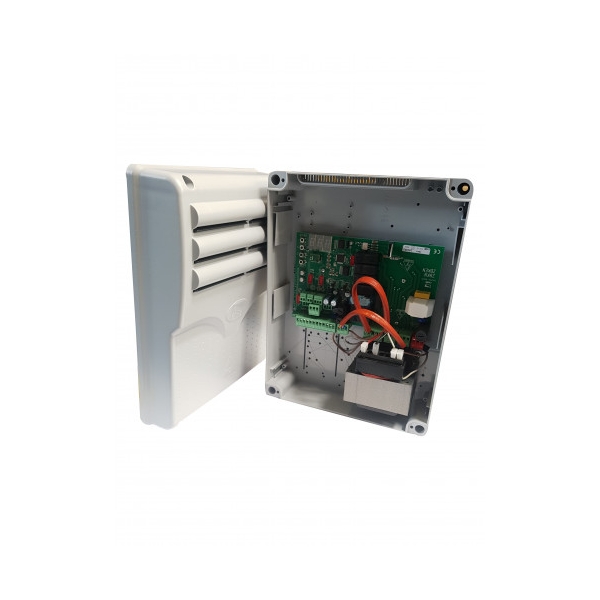

Carte électronique CAME ZBKS pour moteur BK-800S

En savoir plus

Armoire électrique CAME ZBKS pour motoréducteur BK800S avec alimentation 230V monophasée; fréquence 50÷60 Hz.
Cette carte de gestion été entièrement conçue par la Société CAME Cancelli Automatici S.p.A., conformément aux normes de sécurité en vigueur avec degré de protection IP54.
Boîtier en ABS muni de prise de circulation d’air. Garantie 24 mois sauf en cas d’endommagement.

La carte de commande ZBKS doit être alimentée sur les bornes L1 et L2. Elle est protégée en entrée par un fusible de ligne 8A.

Les dispositifs de commande sont à basse tension et protégés avec fusible de 2A. La puissance totale des accessoires à 24V, ne doit pas dépasser 20W. Temps de fonctionnement fixe de 150 secondes.

Sécurité
Il est possible de brancher des photocellules et de les programmer pour :
- Réouverture en phase de fermeture (2-C1);
- Réfermeture en phase de ouverture (2-CX, voir dip 8-9);
- Stop partiel, arrêt du portail, si en mouvement, et conséquente programmation pour la fermeture automatique (2-CX, voir dip 8-9);
- Stop total (1-2) arrêt du portail et désactivation d’un éventuel cycle de fermeture automatique; pour activer de nouveau le mouvement, il faut agir sur les boutons-poussoirs ou sur la radiocommande);
Remarque: Le LED de signalisation (n°11) qui clignote indique qu'un contact de sécurité normalement fermé (2-C1, 2-CX, 1-2) s'ouvre;
- Détection de présence d'obstacle. Quand le moteur est arrête (portail fermé, ouvert ou semi ouvert, cette position est obtenue avec une commande de stop total), annule toute fonction de l'émetteur ou du bouton-poussoir en cas d'obstacle détecté par les dispositifs de sécurité (ex. Photocellules);
- Fonction du test de securité. Cela permet au boîtier de vérifier le bon fonctionnement des dispositifs de sécurité après chaque commande d'ouverture ou de fermeture

Autres fonctions

• Fermeture automatique. Le temporisateur de fermeture automatique est autoalimenté à la fin du temps de la course en ouverture. Le temps réglable est programmé, cependant, il est subordonné à l’intervention d’éventuels accessoires de sécurité et il est exclu après une intervention de “stop” ou en cas de coupure de courant;

• Ouverture partielle. Ouverture de la grille pour le passage pour piétons, elle est enclenchée en la reliant aux bornes 2-3 P et est réglable par le trimmer AP.PARZ.. Avec cette fonction, la fermeture automatique varie de la façon suivante :
  1) Dip 12 sur ON: après une ouverture partielle, le temps de fermeture automatique est indépendant du réglage du trimmer TCA et de la position du dip 1, et est fixe à 8 secondes.
  2) Dip 12 sur OFF : après une ouverture partielle, le temps de fermeture automatique est réglable seulement si le dip 1 est positionné sur ON

• Lampe cycle. Ampoule qui illumine la zone de manoeuvre: elle reste allumée à partir du moment ou les portes commencent l'ouverture jusqu'à la fermeture complète (y compris le temps de fermeture automatique). Si elle n'est pas insérée la fermeture automatique reste allumée seulement durant le mouvement (E-EX);

• Lampe passage. Lampe qui illumine la zone de manoeuvre, après une commande d’ouverture elle reste allumée pour une durée fixe de 5 minutes et 30 secondes (E-EX);

• Fonction “homme mort”. Fonctionnement du portail en maintenant appuyé le bouton-poussoir (exclut la fonction de la radiocommande);

• Pré-clignotement de 5 secondes en ouverture comme en fermeture de la porte;

• Fonction master; le pupitre prend toutes les fonctions de commande si les deux moteurs sont mis ensemble;

• Fonction slave; le pupitre est exclusivement piloté par le “ MASTER ”

• Activation des fonctions d'arrêt partiel ou de fermeture durant l'ouverture, contact normalment fermé (2-CX), sélectionner une des deux fonctions à l'aide d'un dip (voir sélection fonctions);

Réglages
- Trimmer AP.PARZ.= Ouverture partielle: de 1" à 14";
- Trimmer T.C.A. = Temps de fermeture automatique : de 1" à 150";
