Description du produit

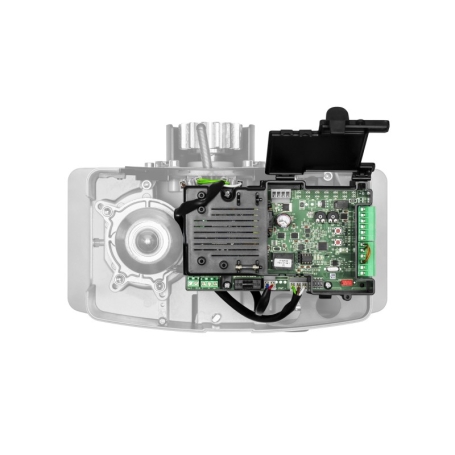

Carte électronique BENINCA CP.B24-SW pour motorisation 24 V
La BENINCA CP.B24-SW est une centrale de commande destinée au pilotage d’un automatisme équipé d’un moteur 24 Vdc. Elle réunit les principales fonctions nécessaires au fonctionnement, au réglage et à la sécurisation d’une fermeture motorisée : apprentissage automatique de la course, ralentissement, détection d’obstacle, fermeture automatique, commande piétonne et gestion des photocellules.
Son alimentation peut être configurée en 230 Vac ou 115 Vac, tandis que sa sortie moteur délivre une alimentation en 24 V continu. La carte possède également un récepteur radio 433,92 MHz intégré, exclusivement compatible avec les télécommandes BENINCA utilisant le codage ARC – Advanced Rolling Code.
Grâce à ses deux boutons de programmation, ses quatre micro-interrupteurs et ses voyants de diagnostic, la CP.B24-SW permet d’adapter précisément le fonctionnement de l’automatisme aux besoins de l’installation.
Important : cette carte commande un seul moteur 24 Vdc. Avant toute commande, vérifiez la référence de votre ancienne centrale, la motorisation installée et la compatibilité de ses connecteurs.
---------------------------------------------------------------------------------
Les points forts de la BENINCA CP.B24-SW
- Commande d’un moteur 24 Vdc
- Puissance moteur maximale de 100 W, avec une pointe jusqu’à 180 W
- Alimentation secteur sélectionnable en 115 ou 230 Vac
- Récepteur radio 433,92 MHz intégré
- Compatibilité avec les émetteurs BENINCA ARC
- Mémorisation jusqu’à 64 codes radio
- Procédure d’autoset obligatoire
- Apprentissage automatique de la course et du couple moteur
- Réglage indépendant de la vitesse d’ouverture et de fermeture
- Gestion des ralentissements en fin de course
- Détection ampèremétrique des obstacles
- Commande d’ouverture piétonne
- Fermeture automatique réglable de 3 à 180 secondes
- Sortie configurable pour témoin de portail ouvert ou deuxième canal radio
- Connexion possible à un réseau KNX avec l’interface X.BE en option
- Branchement possible d’une batterie de secours avec chargeur optionnel
- Mode économie d’énergie ESA
- Diagnostic par voyants LED
---------------------------------------------------------------------------------
Caractéristiques techniques
|
Caractéristique |
Valeur |
|
Référence |
BENINCA CP.B24-SW |
|
Type de produit |
Centrale électronique de commande |
|
Nombre de moteurs commandés |
1 moteur |
|
Tension du moteur |
24 Vdc |
|
Puissance maximale du moteur |
100 W |
|
Puissance moteur en pointe |
180 W |
|
Alimentation secteur |
115 ou 230 Vac ±10 % |
|
Fréquence secteur |
50/60 Hz |
|
Consommation en veille |
0,5 W maximum |
|
Alimentation des accessoires |
24 Vdc – 500 mA maximum |
|
Sortie clignotant |
24 Vdc – 15 W maximum |
|
Récepteur radio |
Intégré |
|
Fréquence radio |
433,92 MHz |
|
Codage compatible |
BENINCA ARC Rolling Code |
|
Capacité mémoire |
64 codes radio |
|
Fermeture automatique |
Réglable de 3 à 180 secondes |
|
Température de fonctionnement |
De -20 °C à +50 °C |
|
Indice de protection annoncé |
IP44 |
|
Interface domotique |
Compatible KNX avec module X.BE optionnel |
|
Batterie de secours |
Possible avec chargeur de batterie optionnel |
---------------------------------------------------------------------------------
Une centrale conçue pour les automatismes 24 V
La CP.B24-SW pilote un moteur alimenté en 24 Vdc et prend en charge ses deux fins de course :
- SWO : fin de course d’ouverture ;
- SWC : fin de course de fermeture ;
- COM : commun des fins de course.
La carte dispose d’un connecteur rapide pour le moteur ainsi que d’un connecteur dédié aux fins de course. Elle convient donc uniquement aux installations dont la motorisation et le câblage correspondent aux caractéristiques prévues par BENINCA.
Cette électronique ne doit pas être considérée comme une carte universelle. Une ressemblance visuelle ou une tension identique ne suffit pas à garantir la compatibilité.
---------------------------------------------------------------------------------
Autoset : apprentissage automatique de la course
La procédure d’autoset est obligatoire après l’installation ou le remplacement de la carte. Durant cet apprentissage, la centrale effectue plusieurs mouvements d’ouverture et de fermeture afin de déterminer automatiquement :
- les positions de départ et d’arrivée ;
- les fins de course ;
- le début des zones de ralentissement ;
- les valeurs de couple nécessaires sur le parcours ;
- le dispositif raccordé à l’entrée photocellule.
L’autoset facilite la mise en service tout en adaptant les efforts du moteur aux caractéristiques réelles de l’installation.
Il est également possible de définir manuellement le début du ralentissement pendant la procédure d’apprentissage. Les ralentissements peuvent être désactivés lorsque la configuration de l’installation le nécessite.
Le réglage du capteur d’effort doit toujours être réalisé après un autoset complet et conformément aux règles de sécurité applicables.
---------------------------------------------------------------------------------
Réglage des vitesses d’ouverture et de fermeture
La BENINCA CP.B24-SW permet de régler séparément la vitesse normale d’ouverture et celle de fermeture.
Trois niveaux sont disponibles :
- 50 % de la vitesse maximale ;
- 75 % de la vitesse maximale ;
- 100 % de la vitesse maximale.
Le réglage d’usine indiqué dans la notice est de :
- 100 % en ouverture ;
- 50 % en fermeture.
La vitesse de ralentissement reste inchangée lors de cette programmation.
---------------------------------------------------------------------------------
Détection des obstacles par contrôle ampèremétrique
Le trimmer AMP règle la sensibilité du système de détection d’obstacle. Cette fonction surveille l’effort demandé au moteur pendant le déplacement.
Lorsqu’un obstacle est détecté :
- pendant l’ouverture, le mouvement s’arrête ;
- pendant la fermeture, le mouvement s’arrête puis le vantail repart en ouverture pendant environ trois secondes.
Le réglage AMP ajuste les valeurs enregistrées par la centrale pendant l’autoset. Il ne remplace ni les photocellules ni les autres dispositifs de protection exigés par la configuration du site.
---------------------------------------------------------------------------------
Fermeture automatique réglable
Le trimmer TCA permet de programmer le temps de pause avant la fermeture automatique.
La temporisation peut être réglée entre :
- 3 secondes minimum ;
- 180 secondes maximum.
La fermeture automatique peut également être désactivée. Lorsque le décompte est actif et que l’automatisme est ouvert, le voyant LD1 clignote rapidement.
Une fonction de fermeture rapide est aussi disponible : après le passage devant les photocellules, la fermeture peut être commandée automatiquement après environ trois secondes. Cette fonction nécessite que la fermeture automatique TCA soit activée.
---------------------------------------------------------------------------------
Gestion des dispositifs de commande et de sécurité
Entrée pas-à-pas
L’entrée P.P. reçoit un contact normalement ouvert. Elle peut fonctionner selon deux logiques :
- ouverture, arrêt, fermeture, arrêt ;
- ouverture, fermeture, ouverture.
Elle peut être commandée par un bouton poussoir, un contact sec compatible ou un canal radio mémorisé.
Entrée STOP ou commande piétonne
L’entrée STOP est normalement destinée à recevoir un contact normalement fermé. Elle peut toutefois être configurée en entrée piétonne avec un contact normalement ouvert.
La commande piétonne provoque alors une ouverture partielle du vantail d’environ 1,5 mètre.
Entrée photocellule
Selon la programmation choisie, les photocellules peuvent être actives :
- uniquement pendant la fermeture ;
- pendant l’ouverture et la fermeture.
En fermeture, l’activation de la photocellule arrête le mouvement et provoque la réouverture. En ouverture, lorsque ce mode est activé, l’obstacle arrête le moteur puis le mouvement reprend en ouverture après libération de la cellule.
Entrées de sécurité non utilisées
Les entrées normalement fermées qui ne sont pas utilisées doivent être correctement shuntées. Une erreur de raccordement sur les entrées PHOTO ou STOP peut empêcher le démarrage de l’automatisme.
---------------------------------------------------------------------------------
Récepteur radio ARC 433,92 MHz intégré
La CP.B24-SW intègre un récepteur radio fonctionnant à 433,92 MHz. Il peut mémoriser jusqu’à 64 codes différents.
Le récepteur est exclusivement compatible avec les télécommandes équipées du codage BENINCA :
ARC – Advanced Rolling Code
La technologie ARC repose sur un codage tournant à 128 bits, conçu pour renforcer la sécurité des transmissions radio.
Les boutons d’une télécommande peuvent être associés à différentes fonctions :
- commande pas-à-pas ;
- ouverture piétonne ;
- deuxième canal radio.
La centrale autorise également l’apprentissage à distance d’une nouvelle télécommande à partir d’un émetteur déjà mémorisé, sous réserve que cette fonction soit activée dans la programmation.
Une télécommande utilisant uniquement une fréquence de 433,92 MHz n’est pas nécessairement compatible. Elle doit également prendre en charge le protocole BENINCA ARC.
---------------------------------------------------------------------------------
Sortie auxiliaire configurable
La sortie AUX est un contact sec normalement ouvert. Elle peut être programmée pour assurer l’une des fonctions suivantes :
---------------------------------------------------------------------------------
Témoin de portail ouvert
Dans cette configuration, le contact est :
- ouvert lorsque le portail est fermé ;
- intermittent pendant son déplacement ;
- fermé lorsque le portail est ouvert.
---------------------------------------------------------------------------------
Deuxième canal radio
La sortie est activée pendant environ une seconde lorsqu’une touche de télécommande préalablement mémorisée sur le deuxième canal est actionnée.
Cette fonction peut notamment servir à envoyer une impulsion à un équipement auxiliaire compatible.
---------------------------------------------------------------------------------
Préclignotement du feu de signalisation
La fonction de préclignotement peut être activée ou désactivée. Lorsqu’elle est active, le feu clignotant se met en marche trois secondes avant le démarrage du moteur.
La sortie BLINK accepte un clignotant :
- alimenté en 24 Vdc ;
- d’une puissance maximale de 15 W.
---------------------------------------------------------------------------------
Fonctions adaptées aux accès collectifs
Pour une installation en copropriété ou sur un accès partagé, la carte propose plusieurs logiques spécifiques.
Fonction copropriété IBL
Une nouvelle impulsion de commande n’a aucun effet pendant l’ouverture. Cela évite qu’un utilisateur interrompe involontairement l’ouverture en cours.
Blocage des impulsions pendant le TCA
La fonction IBCA empêche les commandes pas-à-pas ou radio de modifier le cycle pendant la temporisation précédant la fermeture automatique.
Fermeture rapide SCL
Lorsque cette fonction est activée, le passage devant les photocellules peut déclencher la fermeture automatique après environ trois secondes.
Mode économie d’énergie ESA
La fonction ESA réduit la consommation électrique après une manœuvre en limitant l’alimentation des sorties accessoires. La consommation en veille annoncée peut ainsi être limitée à 0,5 W maximum.
Cette fonction doit toutefois être désactivée lorsque certains accessoires ont besoin d’une alimentation permanente, par exemple :
- un clavier alimenté en 24 Vdc ;
- un lecteur de contrôle d’accès ;
- un dispositif auxiliaire nécessitant une alimentation continue.
Mode à action maintenue
En plaçant tous les micro-interrupteurs sur ON, la centrale passe en mode action maintenue, également appelé fonctionnement homme présent.
Dans ce mode :
- l’entrée P.P. commande l’ouverture ;
- l’entrée PHOT est transformée en commande de fermeture ;
- le bouton doit rester enfoncé pendant toute la manœuvre ;
- l’ouverture de l’entrée STOP arrête le moteur ;
- l’appui simultané sur ouverture et fermeture arrête également le mouvement.
Ce mode nécessite un câblage et des organes de commande adaptés.
---------------------------------------------------------------------------------
Compatibilité KNX et alimentation de secours
Interface KNX
La CP.B24-SW peut être reliée à une installation domotique utilisant le standard KNX grâce à l’interface optionnelle BENINCA X.BE, raccordée sur le connecteur J6.
La présence du connecteur ne suffit pas à établir directement la communication avec un réseau KNX : le module X.BE et sa configuration sont nécessaires.
Batterie de secours
Un connecteur est prévu pour recevoir une carte chargeur de batterie optionnelle. Cette solution permet, selon les accessoires installés, d’utiliser des batteries de secours en cas de coupure secteur.
La carte de commande seule ne constitue pas un kit d’alimentation de secours : le chargeur et les batteries doivent être prévus séparément.
---------------------------------------------------------------------------------
Diagnostic par voyants LED
Les trois voyants rouges facilitent la programmation et la recherche de panne.
|
Signalisation |
Signification |
|
LD1 – clignotement lent |
Alimentation secteur présente, aucune entrée active |
|
LD1 – clignotement rapide |
Temporisation de fermeture automatique en cours |
|
LD2 allumé |
Moteur sur la fin de course de fermeture |
|
LD3 allumé |
Moteur sur la fin de course d’ouverture |
|
1 clignotement groupé |
Erreur sur les entrées P.P., PHOTO ou STOP |
|
2 clignotements groupés |
Erreur moteur ou dispositif de sécurité |
|
3 clignotements groupés |
Intervention du capteur ampèremétrique |
|
LD2 et LD3 clignotent rapidement |
Protection thermique déclenchée |
Si le contrôle des dispositifs de sécurité échoue, aucune manœuvre n’est exécutée et le clignotant peut rester actif pendant dix secondes.
---------------------------------------------------------------------------------
Conseils avant de remplacer votre carte CP.B24-SW
Avant de commander cette électronique, contrôlez impérativement :
- la référence CP.B24-SW inscrite sur votre carte actuelle ;
- la tension du moteur, qui doit être de 24 Vdc ;
- la présence d’un seul moteur à commander ;
- les connecteurs du moteur et des fins de course ;
- le type de télécommandes utilisées ;
- la tension des accessoires raccordés ;
- l’état du moteur, du câblage, des photocellules et des fins de course.
Une panne d’automatisme ne provient pas systématiquement de la carte électronique. Un défaut de photocellule, une entrée STOP ouverte, un mauvais contact de fin de course ou un moteur défectueux peut produire des symptômes similaires.
---------------------------------------------------------------------------------
Installation et mise en service
La BENINCA CP.B24-SW doit être installée et réglée par une personne qualifiée dans le domaine des automatismes de fermeture.
La mise en service nécessite notamment :
- la sélection correcte de l’alimentation 115 ou 230 Vac ;
- le raccordement du moteur et des fins de course ;
- le câblage des commandes et des sécurités ;
- le contrôle des entrées normalement fermées ;
- l’exécution complète de l’autoset ;
- le réglage du capteur d’obstacle ;
- la vérification des forces exercées par l’automatisme ;
- le test des photocellules et du bouton STOP.
L’installation électrique doit comporter les protections adaptées et être réalisée conformément aux normes en vigueur, notamment celles relatives à la sécurité des portes et portails motorisés.
---------------------------------------------------------------------------------
Contenu du produit
- 1 carte électronique BENINCA CP.B24-SW
Les télécommandes, batteries, chargeur de batterie, interface KNX X.BE, photocellules, feu clignotant et autres accessoires sont fournis uniquement s’ils sont explicitement mentionnés dans l’offre commerciale.
---------------------------------------------------------------------------------
FAQ – Carte BENINCA CP.B24-SW
La BENINCA CP.B24-SW commande-t-elle un moteur en 230 V ?
Non. La carte est alimentée par le secteur en 115 ou 230 Vac, mais sa sortie moteur est prévue pour un moteur 24 Vdc.
Combien de moteurs peut-elle commander ?
La CP.B24-SW commande un seul moteur 24 Vdc. Elle n’est pas prévue pour piloter directement deux moteurs de portail battant.
Quelles télécommandes sont compatibles avec la CP.B24-SW ?
Le récepteur intégré est compatible exclusivement avec les télécommandes BENINCA utilisant le codage ARC Rolling Code sur la fréquence 433,92 MHz.
Combien de télécommandes peut-on mémoriser ?
La mémoire du récepteur peut enregistrer jusqu’à 64 codes radio différents.
L’autoset est-il obligatoire après le remplacement de la carte ?
Oui. La notice précise que la procédure d’autoset est obligatoire. Elle permet à la centrale d’apprendre la course, les ralentissements et les valeurs de couple du moteur.
Peut-on régler séparément les vitesses d’ouverture et de fermeture ?
Oui. Les vitesses d’ouverture et de fermeture peuvent être réglées indépendamment sur trois niveaux : 50 %, 75 % ou 100 %.
La carte possède-t-elle une détection d’obstacle ?
Oui. Elle utilise un contrôle ampèremétrique de l’effort moteur. En cas d’obstacle, elle arrête le mouvement en ouverture ou commande une courte réouverture pendant la fermeture.
Peut-on raccorder des photocellules ?
Oui. La carte possède une entrée PHOTO configurable. Les photocellules peuvent agir uniquement pendant la fermeture ou pendant l’ouverture et la fermeture.
Une commande piétonne est-elle disponible ?
Oui. L’entrée STOP peut être transformée en entrée piétonne. La commande provoque alors une ouverture partielle d’environ 1,5 mètre.
Peut-on ajouter une batterie de secours ?
Oui, à condition d’installer la carte chargeur et les batteries compatibles disponibles en option. La CP.B24-SW possède un connecteur prévu à cet effet.
La centrale est-elle compatible avec la domotique KNX ?
Oui, mais uniquement avec l’interface optionnelle BENINCA X.BE, à connecter sur le port J6.
Pourquoi les accessoires 24 V ne restent-ils pas alimentés ?
La fonction d’économie d’énergie ESA peut couper l’alimentation des accessoires après une manœuvre. Si un clavier ou un autre appareil exige une alimentation permanente, il faut désactiver la fonction ESA.
Pourquoi le moteur ne démarre-t-il pas après le remplacement de la carte ?
Il faut notamment vérifier les fins de course, le moteur, les entrées STOP et PHOTO, les shunts des entrées normalement fermées et l’exécution de l’autoset. Les voyants LD1, LD2 et LD3 permettent d’identifier plusieurs erreurs de raccordement ou de sécurité.
