Description du produit

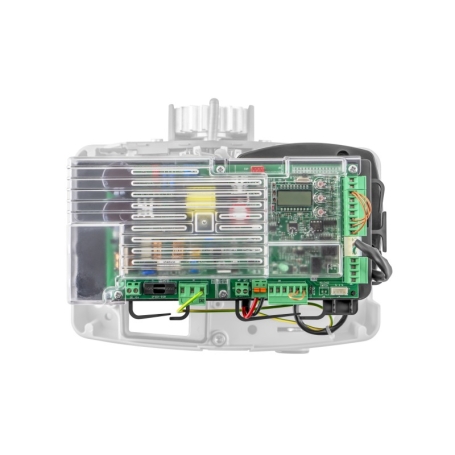

Centrale électronique BENINCA CP.B24-D120 – Carte de commande 24 V pour BULL 1524 / BULL 1524.S
La BENINCA CP.B24-D120 est une centrale électronique de commande conçue pour piloter les motorisations de portail coulissant BENINCA BULL 1524 et BULL 1524.S. Elle assure la gestion du moteur 24 Vcc, des dispositifs de sécurité, des fins de course, des commandes filaires, des accessoires et du récepteur radio intégré.
Particulièrement complète, cette carte permet d’adapter précisément le fonctionnement de l’automatisme grâce à son afficheur de programmation, ses nombreux paramètres de réglage et ses fonctions avancées : ralentissement, ouverture piétonne, fermeture automatique, contrôle des photocellules, gestion des bords sensibles, économie d’énergie ou encore synchronisation de deux portails coulissants opposés.
La documentation BENINCA associe la CP.B24-D120 au BULL 1524 / BULL 1524.S, une motorisation destinée aux portails coulissants jusqu’à 1 500 kg, notamment pour les installations industrielles et les copropriétés nécessitant un fonctionnement intensif.
----------------------------------------------------------------
Les points forts de la BENINCA CP.B24-D120
- Centrale de commande pour motorisation 24 Vcc
- Compatible avec les motorisations BENINCA BULL 1524 / BULL 1524.S
- Gestion de portails coulissants jusqu'à 1 500 kg dans cette configuration
- Alimentation secteur sélectionnable 115 Vca ou 230 Vca
- Afficheur intégré pour la programmation et le diagnostic
- Récepteur radio intégré compatible BENINCA ARC – Advanced Rolling Code
- Jusqu'à 2 048 émetteurs mémorisables
- Gestion de l'ouverture totale et de l'ouverture piétonne
- Réglage indépendant des vitesses d'ouverture et de fermeture
- Gestion des ralentissements
- Réglage du couple moteur
- Entrées pour photocellules, STOP et bord sensible
- Deux sorties auxiliaires AUX1 et AUX2 configurables
- Sortie clignotant 24 Vcc
- Possibilité d'utiliser des batteries de secours 2 × 12 V – 2,1 Ah
- Fonction AUTOSET pour l'apprentissage automatique
- Compteur de cycles et programmation d'une alerte de maintenance
- Fonction d'économie d'énergie ESA
- Synchronisation possible de deux automatismes opposés avec carte SIS optionnelle
- Protection de l'accès à la programmation par code.
----------------------------------------------------------------
Une centrale spécialement conçue pour le BULL 1524
La CP.B24-D120 est la centrale de commande intégrée indiquée par BENINCA pour les motoréducteurs BULL 1524 et BULL 1524.S.
Dans cette configuration, le BULL 1524 est prévu pour automatiser des portails coulissants jusqu'à 1 500 kg, avec une poussée annoncée de 34 Nm, une vitesse d'ouverture de 11,7 m/min et une intermittence de travail qualifiée d'« intensif » par le fabricant.
La centrale constitue donc le véritable centre de pilotage de l'automatisme : elle reçoit les commandes, contrôle le moteur, surveille les dispositifs de sécurité et adapte le mouvement du portail en fonction des paramètres définis lors de l'installation.
----------------------------------------------------------------
Important concernant la compatibilité
La référence CP.B24-D120 ne doit pas être choisie uniquement parce qu'il s'agit d'une centrale BENINCA 24 V. Pour un remplacement, il est conseillé de contrôler la référence de la carte existante ainsi que le modèle exact de la motorisation.
----------------------------------------------------------------
Caractéristiques techniques de la CP.B24-D120
|
Caractéristique |
BENINCA CP.B24-D120 |
|
Type |
Centrale électronique de commande |
|
Application documentée |
Portail coulissant |
|
Motorisations associées |
BENINCA BULL 1524 / BULL 1524.S |
|
Alimentation secteur |
230 Vca 50/60 Hz ou 115 Vca 50/60 Hz |
|
Plage 230 Vca |
207 à 253 Vca |
|
Plage 115 Vca |
102 à 125 Vca |
|
Alimentation moteur |
24 Vcc |
|
Alimentation accessoires |
24 Vcc – 500 mA max. |
|
Clignotant |
24 Vcc – 4 W max. |
|
Batteries de secours |
2 × 12 V – 2,1 Ah, en option |
|
Récepteur radio |
Intégré |
|
Codage radio |
BENINCA ARC – Advanced Rolling Code |
|
Capacité mémoire indiquée |
Jusqu'à 2 048 émetteurs |
|
Sorties auxiliaires |
AUX1 + AUX2 configurables |
|
Afficheur |
Oui |
|
Synchronisation |
Carte SIS optionnelle |
Ces caractéristiques sont issues des tableaux et schémas de raccordement de la notice BENINCA.
----------------------------------------------------------------
Récepteur radio BENINCA ARC intégré
La CP.B24-D120 dispose d'un récepteur radio intégré. La documentation précise que celui-ci est compatible avec les nouveaux émetteurs ARC – Advanced Rolling Code.
Cette technologie utilise une codification 128 bits, développée pour améliorer la protection contre la copie des télécommandes.
La centrale peut mémoriser jusqu'à 2 048 émetteurs selon les données techniques du fabricant.
Le menu radio permet notamment d'affecter un émetteur à plusieurs fonctions :
PP pour la commande pas-à-pas, PED pour l'ouverture piétonne et 2Ch pour le deuxième canal radio.
Il est également possible de consulter le nombre de télécommandes mémorisées, d'effacer individuellement un émetteur ou de supprimer entièrement la mémoire radio.
----------------------------------------------------------------
Programmation par afficheur intégré
L'un des avantages de la BENINCA CP.B24-D120 est son système de programmation par afficheur.
L'installateur peut naviguer dans les différents menus avec les touches PG, + et –, sélectionner une fonction puis modifier directement sa valeur.
Cette interface permet un réglage beaucoup plus précis qu'une centrale limitée à quelques potentiomètres ou micro-interrupteurs.
La carte permet notamment d'intervenir sur :
- le temps de fermeture automatique ;
- la course de l'ouverture piétonne ;
- la vitesse d'ouverture ;
- la vitesse de fermeture ;
- la vitesse de ralentissement ;
- le point de départ des ralentissements ;
- le couple moteur en ouverture et fermeture ;
- le couple pendant les ralentissements ;
- le temps d'éclairage de courtoisie ;
- le fonctionnement des sorties auxiliaires.
----------------------------------------------------------------
AUTOSET : apprentissage automatique du portail
La fonction AUTOSET facilite la mise en service de l'automatisme.
Lors de cette procédure, la centrale réalise une série de manœuvres afin d'acquérir la course du portail et de déterminer les paramètres de fonctionnement adaptés. Elle règle notamment les valeurs moyennes de couple PMO, PMC, PSO et PSC.
La documentation prévoit également une programmation rapide lors de la première installation, sous certaines conditions, associant la mémorisation des télécommandes ARC et le réglage automatique.
BENINCA précise toutefois que la zone de manœuvre doit être sécurisée pendant l'AUTOSET : la fonction anti-écrasement n'est pas active durant cette phase.
----------------------------------------------------------------
Réglage des vitesses, ralentissements et couple moteur
La CP.B24-D120 permet un paramétrage poussé du mouvement du portail.
Les paramètres FSTO et FSTC agissent respectivement sur les vitesses d'ouverture et de fermeture. Les paramètres SLDO et SLDC concernent les vitesses durant les phases de ralentissement.
Les points de déclenchement du ralentissement peuvent également être ajustés séparément pour l'ouverture et la fermeture.
Enfin, les paramètres PMO / PMC et PSO / PSC permettent d'agir sur le couple moteur pendant le mouvement normal et pendant les ralentissements.
Ces réglages doivent impérativement être réalisés dans le respect des normes de sécurité applicables. BENINCA demande notamment de contrôler les forces conformément à la norme EN 12445.
----------------------------------------------------------------
Ouverture piétonne et fermeture automatique
La centrale BENINCA CP.B24-D120 propose une ouverture partielle du portail destinée au passage des piétons.
La distance parcourue est réglable via le paramètre TPED. L'entrée OPEN peut également être transformée en entrée piétonne grâce à la logique OPPD.
Pour les installations nécessitant une fermeture automatique, la logique TCA active cette fonction tandis que le paramètre TCA permet de déterminer le délai avant fermeture, avec une plage documentée de 3 à 240 secondes.
----------------------------------------------------------------
Gestion complète des dispositifs de sécurité
La CP.B24-D120 dispose des entrées nécessaires à l'intégration des principaux équipements de sécurité d'un portail automatique.
Elle prévoit notamment des entrées pour :
PHO : photocellule active à l'ouverture et à la fermeture ;
PHC : photocellule active lors de la fermeture ;
STOP : commande d'arrêt ;
BAR : bord ou côte sensible.
L'entrée BAR accepte, suivant la configuration du cavalier DAS, une côte résistive ou mécanique. Lors de son intervention, la centrale arrête le mouvement puis l'inverse pendant environ trois secondes.
Des fonctions Phototest sont également prévues afin de contrôler le fonctionnement des photocellules avant les manœuvres lorsque l'installation est configurée pour cela.
----------------------------------------------------------------
Deux sorties auxiliaires configurables AUX1 et AUX2
Les sorties AUX1 et AUX2 rendent la centrale particulièrement flexible pour l'intégration d'équipements complémentaires.
Selon leur programmation, elles peuvent être utilisées pour différentes fonctions telles que :
- témoin de portail ouvert ;
- deuxième canal radio ;
- éclairage de service ;
- lumière de zone ;
- Phototest.
Cette polyvalence permet d'adapter la CP.B24-D120 aux besoins spécifiques de l'installation sans multiplier inutilement les modules de commande externes.
Attention : la notice indique que les lampes LED 24 Vcc ne doivent pas être raccordées directement aux sorties AUX1/AUX2 en raison de leur courant d'appel. BENINCA demande l'utilisation d'un relais de découplage.
----------------------------------------------------------------
Batterie de secours : maintenir le portail opérationnel
La CP.B24-D120 dispose d'une entrée permettant le raccordement d'un ensemble de batteries tampon en option.
La configuration indiquée par BENINCA est de 2 batteries 12 V – 2,1 Ah, avec notamment le modèle DA.BT2 illustré dans la documentation.
Une fonction particulièrement intéressante, AOPF, peut être activée lorsque les batteries sont présentes et opérationnelles. En cas de coupure secteur, la centrale peut alors forcer une ouverture avant décharge complète de la batterie et maintenir le portail ouvert jusqu'au retour de l'alimentation.
----------------------------------------------------------------
Fonction ESA : réduction de la consommation électrique
La logique ESA correspond au mode d'économie d'énergie de la centrale.
Une fois la manœuvre terminée, la CP.B24-D120 peut réduire sa consommation en déconnectant notamment le transformateur de puissance et certaines sorties accessoires.
Cette fonction doit cependant être désactivée lorsque l'installation comporte des équipements devant rester alimentés en permanence, par exemple certains claviers 24 Vcc.
----------------------------------------------------------------
Synchronisation de deux portails coulissants opposés
Pour les entrées équipées de deux portails coulissants face à face, BENINCA prévoit une fonction de synchronisation.
Chaque CP.B24-D120 peut recevoir une carte SIS optionnelle. Les deux centrales sont alors reliées entre elles et configurées selon une architecture MASTER / SLAVE.
La centrale MASTER utilise l'identifiant ID=0, tandis que la seconde est configurée en SLAVE.
Les commandes et informations de sécurité reçues par la centrale MASTER peuvent ainsi être transmises à la SLAVE afin de coordonner le mouvement des deux automatismes.
----------------------------------------------------------------
Compteur de cycles et maintenance programmée
Pour faciliter l'entretien de l'installation, la CP.B24-D120 intègre un compteur du nombre de cycles complets réalisés par l'automatisme.
La fonction MACI permet en complément de définir un nombre de manœuvres après lequel une demande de maintenance est signalée.
Lorsque le seuil programmé est atteint, le clignotant reste allumé pendant 10 secondes supplémentaires après une manœuvre pour signaler la nécessité d'un entretien.
Cette fonction est particulièrement pertinente pour les installations à usage intensif, notamment en copropriété ou dans les environnements professionnels.
----------------------------------------------------------------
À qui s'adresse la centrale BENINCA CP.B24-D120 ?
Cette carte est principalement destinée au remplacement, à la maintenance ou à la remise en état électronique d'une motorisation BENINCA compatible.
Elle constitue une solution pertinente lorsque le moteur et la partie mécanique de l'automatisme sont encore fonctionnels mais que la centrale de commande doit être remplacée.
Pour éviter toute erreur de compatibilité, il est recommandé de vérifier avant commande :
la référence CP.B24-D120 inscrite sur la centrale existante, le modèle du motoréducteur et les équipements/accessoires déjà raccordés à l'installation.
----------------------------------------------------------------
FAQ – Centrale BENINCA CP.B24-D120
À quoi sert la centrale BENINCA CP.B24-D120 ?
La CP.B24-D120 est la carte électronique chargée de gérer le fonctionnement de la motorisation : moteur, commandes, télécommandes, photocellules, fins de course, bord sensible, ralentissements et différentes fonctions automatiques.
Avec quels moteurs la CP.B24-D120 est-elle compatible ?
La documentation fournie identifie la CP.B24-D120 comme centrale de commande du BENINCA BULL 1524 et BULL 1524.S. Pour toute autre motorisation, la compatibilité doit être vérifiée avant commande.
La CP.B24-D120 fonctionne-t-elle en 24 V ?
Le moteur raccordé à la centrale fonctionne en 24 Vcc. L'alimentation secteur de l'automatisme peut être configurée en 230 Vca ou 115 Vca selon la position du pont de sélection prévu par BENINCA.
La centrale possède-t-elle un récepteur radio intégré ?
Oui. La CP.B24-D120 possède un récepteur radio intégré compatible avec la technologie BENINCA ARC – Advanced Rolling Code.
Combien de télécommandes peut-on mémoriser ?
La documentation technique indique une capacité maximale de 2 048 émetteurs mémorisables.
Peut-on programmer une ouverture piétonne ?
Oui. La centrale dispose d'une fonction d'ouverture partielle dont la course peut être paramétrée. Une commande radio peut également être affectée à la fonction PED.
La fermeture automatique est-elle disponible ?
Oui. La logique TCA permet d'activer la fermeture automatique et son délai peut être réglé de 3 à 240 secondes.
Peut-on régler le ralentissement du portail ?
Oui. La CP.B24-D120 permet de régler séparément les vitesses et les points de départ du ralentissement en ouverture et en fermeture.
Peut-on brancher des batteries de secours ?
Oui. La centrale prévoit le raccordement de 2 batteries 12 V – 2,1 Ah en option.
Peut-on synchroniser deux moteurs BULL 1524 ?
La documentation prévoit la synchronisation de deux automatismes coulissants équipés de CP.B24-D120 à l'aide de cartes SIS optionnelles, avec une configuration MASTER/SLAVE.
La CP.B24-D120 dispose-t-elle d'un apprentissage automatique ?
Oui. La fonction AUTOSET réalise des manœuvres d'apprentissage afin d'acquérir la course et de déterminer certains paramètres de fonctionnement de l'automatisme.
Peut-on protéger les réglages de la centrale ?
Oui. Un code alphanumérique à 4 caractères peut être défini afin d'empêcher l'accès non autorisé aux menus de programmation.
Conseil avant remplacement
Pour une centrale électronique de portail, la référence du moteur seule ne suffit pas toujours à garantir le bon choix d'une pièce détachée.
----------------------------------------------------------------
Avant de commander une BENINCA CP.B24-D120, comparez la référence inscrite sur votre carte actuelle et vérifiez le modèle exact de votre motorisation. En cas de doute, une photo de l'ancienne centrale et de l'étiquette du moteur permet généralement de faciliter l'identification.
L'installation, le câblage et les réglages de sécurité doivent être réalisés par une personne disposant des compétences nécessaires. La documentation BENINCA destine d'ailleurs le manuel d'installation au personnel qualifié et rappelle l'application des normes de sécurité relatives aux ouvertures automatiques.
