Description du produit

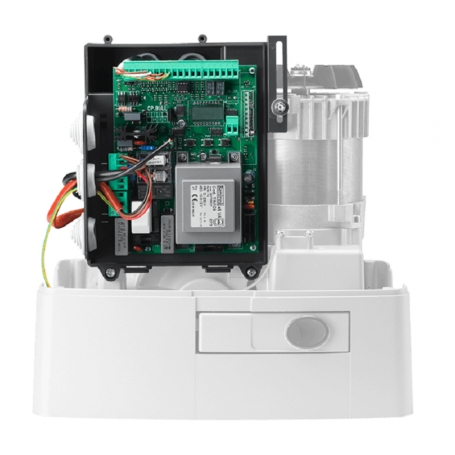

Centrale électronique BENINCA CP.BULL-REV pour automatisme de portail coulissant
La BENINCA CP.BULL-REV est une centrale de commande destinée au pilotage d'une motorisation de portail coulissant équipée d'un moteur monophasé 230 V. Elle assure la gestion du moteur, des dispositifs de sécurité, des fins de course, de l'encodeur et des différentes commandes d'ouverture et de fermeture.
Dotée d'un récepteur radio 433,92 MHz intégré, elle permet également de mémoriser directement les télécommandes compatibles, avec prise en charge des technologies ARC – Advanced Rolling Code, Rolling Code HCS ou, selon la configuration, des émetteurs à code fixe.
Son afficheur et ses touches de programmation donnent accès à de nombreux réglages : fermeture automatique, ouverture piétonne, ralentissement, couple moteur, freinage, photocellules, barre palpeuse, préclignotement ou encore fonction copropriété.
La documentation fournie identifie cette électronique sous l'appellation CP.BULLHE REVERSE.
---------------------------------------------
Les points forts de la BENINCA CP.BULL-REV
- Alimentation secteur 230 V AC – 50/60 Hz
- Commande d'un moteur monophasé 230 V
- Puissance moteur maximale : 1000 W
- Récepteur radio 433,92 MHz intégré
- Jusqu'à 64 codes radio mémorisables
- Compatible BENINCA ARC Advanced Rolling Code
- Gestion d'un encodeur
- Fonction anti-écrasement
- Réglage du ralentissement en ouverture et fermeture
- Réglage indépendant du couple moteur
- Gestion d'une ouverture piétonne
- Fermeture automatique programmable
- Entrées pour photocellules et barre palpeuse
- Sortie pour clignotant 230 V jusqu'à 40 W
- Sortie configurable pour voyant portail ouvert, lumière de service ou deuxième canal radio
- Fonction de diagnostic des entrées
- Compteur de cycles et signalisation d'entretien
- Protection de la programmation par code
- Boîtier avec indice de protection IP54
--------------------------------------------
Une centrale complète pour gérer votre motorisation BENINCA
La CP.BULL-REV ne se limite pas à commander l'ouverture et la fermeture du portail. Elle centralise la plupart des fonctions nécessaires au fonctionnement et au paramétrage de l'automatisme.
La carte dispose notamment d'entrées dédiées aux commandes OPEN, CLOSE, pas-à-pas et PED, cette dernière étant destinée à l'ouverture partielle pour le passage des piétons.
Elle prend également en charge les fins de course d'ouverture et de fermeture, les photocellules ainsi qu'une entrée DAS pour le raccordement d'une barre palpeuse. En cas d'intervention de cette dernière, le mouvement du vantail est arrêté puis inversé pendant environ 3 secondes.
--------------------------------------------
Récepteur radio BENINCA 433,92 MHz intégré
L'un des intérêts de cette centrale est son module radio directement intégré.
Le récepteur fonctionne en 433,92 MHz et peut mémoriser jusqu'à 64 codes. La notice prévoit la compatibilité avec plusieurs technologies radio, notamment :
ARC – Advanced Rolling Code, Rolling Code HCS et, dans certaines configurations, code fixe.
La technologie BENINCA ARC utilise une codification 128 bits destinée à offrir une sécurité anti-copie renforcée.
Attention à la compatibilité des télécommandes
Le premier émetteur Rolling Code mémorisé détermine le type de télécommandes qui pourra ensuite être utilisé : ARC et Rolling Code HCS ne peuvent pas cohabiter dans un même récepteur configuré de cette manière.
Pour changer de technologie d'émetteur, une réinitialisation du récepteur peut donc être nécessaire.
-------------------------------------------
Auto-apprentissage de la course du portail
La CP.BULL-REV dispose d'une procédure AUTOSET permettant d'effectuer l'apprentissage de la course de l'automatisme ainsi que l'étalonnage des couples de fonctionnement.
Après installation et programmation des fonctions nécessaires, l'installateur lance la procédure depuis le menu AUTO.
La centrale effectue alors son apprentissage sur au moins deux cycles complets afin de mémoriser la course. Lorsque l'opération est terminée correctement, l'afficheur indique OK.
Si l'apprentissage échoue, le message ERR apparaît : la notice recommande alors de rechercher notamment la présence d'un obstacle ou d'un point de friction mécanique sur le portail.
------------------------------------------
Encodeur et dispositif anti-écrasement
Lorsque la logique ENC est activée, l'encodeur participe à la gestion du dispositif anti-écrasement.
Deux paramètres permettent d'ajuster sa sensibilité :
SEAV pour le déplacement à vitesse normale et SEAR pendant la phase de ralentissement.
La centrale permet également de régler le frein moteur avec le paramètre IBRA.
Ces réglages sont directement liés à la sécurité du portail et ne doivent pas être modifiés arbitrairement. La notice BENINCA précise qu'un mauvais paramétrage peut être dangereux et que les réglages doivent respecter les normes en vigueur.
-----------------------------------------
Ralentissement en fin de course
La CP.BULL-REV permet de programmer une zone de ralentissement grâce au paramètre TSM.
Lorsque l'encodeur est utilisé, la centrale peut gérer automatiquement les phases de ralentissement en ouverture comme en fermeture après apprentissage de la course.
Le paramètre TSM permet ensuite d'augmenter ou de réduire la portion de course effectuée au ralenti.
Cette fonctionnalité contribue à obtenir des arrivées en fin de course plus progressives, sous réserve d'un réglage adapté à l'installation.
----------------------------------------
Ouverture piétonne réglable
Une entrée PED est spécifiquement prévue pour commander une ouverture partielle du portail.
La course correspondant à cette ouverture piétonne est configurable par le paramètre TPED. Il devient ainsi possible d'autoriser le passage d'une personne sans effectuer systématiquement une ouverture complète du portail.
Si la fermeture automatique est activée, le portail peut ensuite se refermer après écoulement du temps programmé.
---------------------------------------
Fermeture automatique et logique copropriété
La centrale BENINCA offre plusieurs logiques permettant d'adapter le comportement du portail à son environnement.
La fermeture automatique TCA peut être activée ou désactivée, avec une temporisation réglable de 3 à 240 secondes.
La fonction IBL, dite fonction copropriété, permet quant à elle d'empêcher une commande pas-à-pas ou radio d'interrompre le portail pendant sa phase d'ouverture.
D'autres paramètres permettent notamment de gérer la fermeture rapide après passage devant les photocellules, le préclignotement ou le comportement séquentiel de la commande pas-à-pas.
--------------------------------------
Une sortie auxiliaire configurable
Les bornes 10-11 disposent d'un contact sec normalement ouvert pouvant être configuré selon l'installation.
Cette sortie peut notamment servir à commander :
- un voyant SCA signalant l'état ouvert du portail ;
- une lumière de service temporisée, via un relais auxiliaire ;
- un deuxième canal radio.
Cette polyvalence permet d'adapter la centrale à différentes configurations d'installation sans multiplier les modules de commande.
---------------------------------------
Programmation directement depuis la centrale
La CP.BULL-REV dispose d'un afficheur numérique et de touches +, –, PG permettant d'accéder aux différents menus.
La programmation est organisée autour de plusieurs catégories :
PAR pour les paramètres, LOG pour les logiques de fonctionnement, RADIO pour les télécommandes, NMAN pour le nombre de cycles, RES pour la réinitialisation, ainsi que différentes fonctions complémentaires.
Le schéma de programmation présenté aux pages 6 et 7 de la documentation donne une vue d'ensemble de l'arborescence et des valeurs disponibles.
--------------------------------------
Gestion avancée des télécommandes
Le menu RADIO permet d'affecter les télécommandes à plusieurs fonctions.
La touche choisie sur l'émetteur peut notamment être programmée pour :
PP : commande pas-à-pas ;
PED : ouverture piétonne ;
2CH : deuxième canal radio.
La centrale permet également d'effacer individuellement un émetteur avec CLR, ou de supprimer l'intégralité de la mémoire radio avec RTR.
Lorsque la fonction REM est activée et qu'une télécommande est déjà mémorisée, la documentation prévoit également une procédure d'apprentissage à distance d'un nouvel émetteur, sans accès direct à la centrale.
-------------------------------------
Diagnostic et maintenance facilités
La BENINCA CP.BULL-REV intègre plusieurs outils intéressants pour l'installation et la maintenance.
Le mode diagnostic permet de contrôler directement sur l'afficheur l'état des différentes entrées : fins de course, STOP, photocellules, DAS, pas-à-pas, ouverture piétonne, OPEN et CLOSE.
La centrale comptabilise également les cycles complets d'ouverture et de fermeture.
Une fonction de maintenance peut être programmée pour générer une signalisation après un nombre défini de manœuvres. Lorsque le seuil est atteint, une demande d'entretien est indiquée par un clignotement prolongé d'environ 10 secondes à la fin de la manœuvre.
-------------------------------------
Messages de diagnostic principaux
La documentation indique notamment :
|
Message |
Signification |
|
Err1 |
Anomalie moteur – assistance technique recommandée |
|
Err4 |
Erreur de contrôle du circuit PHOT O |
|
Err5 |
Erreur de contrôle du circuit PHOT C |
|
ENC |
Erreur de connexion ou panne de l'encodeur |
|
Amp |
Détection d'un obstacle par le dispositif anti-écrasement |
Ces indications peuvent faciliter le premier diagnostic, mais ne remplacent pas les contrôles électriques et mécaniques réalisés par un professionnel qualifié.
-------------------------------------------------------
Caractéristiques techniques BENINCA CP.BULL-REV
|
Caractéristique |
Valeur |
|
Marque |
BENINCA |
|
Type |
Centrale électronique de commande |
|
Alimentation réseau |
230 V AC – 50/60 Hz |
|
Sortie moteur |
1 moteur 230 V AC |
|
Puissance moteur maximale |
1000 W |
|
Alimentation accessoires indiquée dans les données techniques |
24 V DC – 500 mA max. |
|
Sortie accessoires indiquée sur le bornier |
24 V AC – 1 A max. |
|
Fréquence radio |
433,92 MHz |
|
Récepteur radio |
Intégré et paramétrable |
|
Capacité mémoire radio |
64 codes |
|
Technologie radio |
ARC / Rolling Code HCS / code fixe selon configuration |
|
Encodeur |
Oui |
|
Ouverture piétonne |
Oui |
|
Fermeture automatique |
Oui |
|
Gestion photocellules |
Oui |
|
Entrée barre palpeuse DAS |
Oui |
|
Sortie clignotant |
230 V AC – 40 W max. |
|
Indice de protection |
IP54 |
|
Température de fonctionnement |
-20 °C à +70 °C |
À noter : la documentation présente une différence entre le tableau général, qui indique une alimentation accessoires 24 V DC / 500 mA max., et le tableau de raccordement, qui mentionne aux bornes 8-9 une sortie 24 V AC / 1 A max. Nous conservons volontairement les deux indications telles qu'elles apparaissent dans la documentation constructeur plutôt que de les interpréter.
--------------------------------------------------
Compatibilité de la centrale BENINCA CP.BULL-REV
Cette centrale est destinée à une motorisation BENINCA compatible fonctionnant avec un moteur monophasé 230 V.
La documentation transmise porte précisément la désignation CP.BULLHE REVERSE. Avant tout remplacement d'une carte électronique existante, il est donc recommandé de contrôler la référence de la centrale d'origine et celle de la motorisation.
Une ressemblance visuelle entre deux cartes électroniques ne garantit pas leur interchangeabilité.
-------------------------------------------------
Installation et sécurité
La CP.BULL-REV est un équipement alimenté sur le secteur et destiné à commander une motorisation de portail.
BENINCA précise dans sa documentation que son installation et sa maintenance sont réservées à du personnel qualifié pour les ouvertures automatiques, avec notamment respect des normes applicables et utilisation des dispositifs de sécurité nécessaires.
La mise à la terre est explicitement indiquée comme obligatoire dans le tableau de raccordement de la centrale.
--------------------------------------------------
FAQ – BENINCA CP.BULL-REV
Quelle est l'alimentation de la BENINCA CP.BULL-REV ?
La centrale fonctionne sur une alimentation secteur de 230 V AC – 50/60 Hz.
Quelle puissance moteur peut commander la CP.BULL-REV ?
La documentation BENINCA indique une puissance moteur maximale de 1000 W pour un moteur 230 V AC.
La centrale CP.BULL-REV possède-t-elle un récepteur radio ?
Oui. Elle intègre un récepteur radio 433,92 MHz directement sur la centrale.
Combien de télécommandes peut-on mémoriser ?
Le récepteur dispose d'une capacité de 64 codes mémorisables.
La CP.BULL-REV est-elle compatible avec les télécommandes BENINCA ARC ?
Oui. Son récepteur est compatible avec la technologie ARC – Advanced Rolling Code. Il faut toutefois respecter les règles de compatibilité entre ARC, Rolling Code HCS et code fixe précisées par BENINCA.
Peut-on programmer une ouverture piétonne ?
Oui. Une entrée PED est prévue pour l'ouverture partielle du portail et la course correspondante peut être réglée.
La fermeture automatique est-elle réglable ?
Oui. Lorsque la logique TCA est activée, son délai est réglable de 3 à 240 secondes.
La centrale gère-t-elle le ralentissement du portail ?
Oui. Le paramètre TSM permet de régler la zone de ralentissement. Avec l'encodeur actif, une procédure d'auto-apprentissage doit être réalisée après activation ou modification de cette fonction.
La CP.BULL-REV possède-t-elle une fonction anti-écrasement ?
Oui. Avec l'encodeur activé, la centrale dispose d'une gestion anti-écrasement dont la sensibilité est paramétrable séparément à vitesse normale et pendant le ralentissement.
Comment programmer une télécommande sur la CP.BULL-REV ?
Depuis le menu RADIO, sélectionner la fonction souhaitée, par exemple PP, puis présenter la touche de la télécommande à mémoriser lorsque l'afficheur indique PUSH. Si le code est accepté, la centrale affiche OK.
Peut-on effacer une seule télécommande ?
Oui. La fonction CLR permet de supprimer individuellement le code d'un émetteur mémorisé. La fonction RTR efface quant à elle toute la mémoire du récepteur.
Que signifie le message ENC ?
Le message ENC indique une erreur liée à l'encodeur, par exemple une erreur de connexion ou une défaillance du dispositif.
Que signifie le message Amp ?
Amp correspond à une détection d'obstacle par le dispositif anti-écrasement.
Faut-il refaire l'auto-apprentissage après une réinitialisation ?
Oui. BENINCA indique qu'après une modification des logiques ou une remise à l'état initial de la centrale, il faut exécuter une nouvelle procédure d'auto-apprentissage via le menu AUTO.
------------------------------------------------------
Pourquoi choisir la centrale BENINCA CP.BULL-REV ?
La BENINCA CP.BULL-REV constitue une solution de commande complète pour une motorisation compatible : programmation par afficheur, récepteur radio 433,92 MHz intégré, technologie ARC, encodeur, ralentissement, ouverture piétonne, fermeture automatique et gestion des principaux dispositifs de sécurité.
Elle est particulièrement intéressante dans le cadre du remplacement d'une centrale BENINCA existante de référence compatible, en permettant de retrouver une électronique disposant de fonctions avancées de réglage et de diagnostic.
----------------------------------------------------
Conseil avant commande
Pour une carte électronique de portail, la référence exacte est plus importante que l'apparence de la carte. Avant votre achat, relevez la référence de votre ancienne centrale et celle de votre motorisation BENINCA afin de vérifier leur correspondance.
