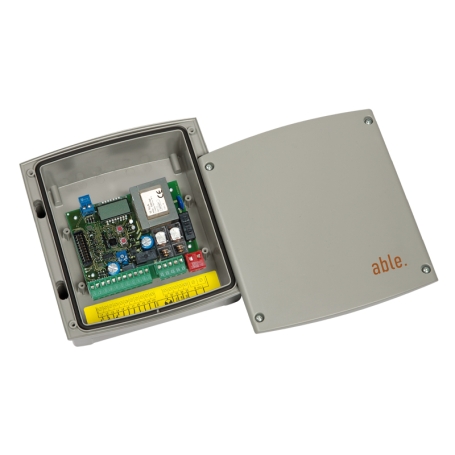

Carte électronique ABLE CX TOP

Carte électronique ABLE CX TOP – Centrale de commande 230V pour rideaux métalliques et volets roulants motorisés

Centrale de commande intelligente pour rideaux métalliques, grilles roulantes et volets industriels

La ABLE CX TOP est une centrale de commande numérique 230V spécialement développée pour piloter les rideaux métalliques, grilles à enroulement, volets roulants industriels et autres fermetures motorisées équipées d'un moteur monophasé 230V.

Conçue pour répondre aux exigences des installateurs professionnels, elle combine fiabilité, sécurité, programmation intuitive et grande compatibilité avec les accessoires de sécurité modernes (photocellules, barres palpeuses optiques ou mécaniques, récepteurs radio, minuteries, alarmes incendie…).

Grâce à son afficheur numérique, ses menus de programmation simplifiés et ses nombreuses logiques de fonctionnement, la CX TOP permet d'adapter précisément le comportement de l'automatisme à chaque installation.

Les points forts de la centrale ABLE CX TOP

✅ Compatible avec moteurs monophasés 230V jusqu'à 1100 W

✅ Programmation simple grâce à un afficheur digital

✅ Gestion complète des commandes :

• Ouverture
• Stop
• Fermeture

✅ Compatible avec :

• Photocellules
• Barres palpeuses mécaniques
• Barres palpeuses optiques
• Barres résistives
• Fins de course
• Alarmes incendie
• Minuterie
• Récepteur radio embrochable MR2

✅ Fonction d'autotest des sécurités

✅ Sortie lumière de courtoisie ou feu clignotant 230V

✅ Boîtier IP55 adapté aux environnements exigeants

Une centrale pensée pour la sécurité

La sécurité constitue l'un des principaux atouts de la ABLE CX TOP.

Elle intègre plusieurs niveaux de protection permettant de sécuriser les personnes et les installations.

Gestion des photocellules

La centrale peut fonctionner :

• uniquement en fermeture
• ou en ouverture et fermeture

Elle réalise également un autotest automatique avant chaque mouvement afin de vérifier le bon fonctionnement des cellules.

Compatible avec plusieurs types de barres palpeuses

La carte accepte :

• barre palpeuse mécanique
• barre palpeuse résistive
• barre palpeuse optique

Elle possède même un réglage de puissance dédié pour optimiser le fonctionnement des barres optiques.

Entrée FIRE dédiée

Une entrée spécifique permet le raccordement :

• d'un système anti-incendie
• d'une alarme technique
• d'un dispositif d'évacuation automatique

En cas de déclenchement, la porte peut être automatiquement ouverte selon la configuration choisie.

Une programmation complète

La centrale propose de nombreuses logiques de fonctionnement afin de s'adapter aussi bien aux commerces qu'aux bâtiments industriels.

Parmi les fonctions disponibles :

• fonctionnement automatique
• fonctionnement pas à pas
• mode Homme Présent
• mode Homme Mort d'urgence
• ouverture par minuterie
• fermeture automatique
• gestion du pré-clignotement
• lumière de courtoisie temporisée
• fonctionnement UP / DOWN
• gestion des fins de course
• désactivation partielle de la barre palpeuse en fin de fermeture (sol irrégulier)

Toutes les fonctions sont accessibles directement depuis l'afficheur sans matériel supplémentaire.

Compatible avec les récepteurs radio MR2

La carte possède un connecteur rapide destiné au récepteur embrochable MR2.

Les quatre canaux radio peuvent piloter :

• ouverture
• stop
• fermeture
• lumière de courtoisie

Cette solution facilite l'ajout de télécommandes sans câblage supplémentaire.

Une installation facilitée

La centrale est livrée dans un boîtier IP55 avec :

• borniers débrochables
• passages de câbles intégrés
• afficheur de diagnostic
• visualisation en temps réel de l'état des entrées

Les diagnostics sont immédiatement affichés sur l'écran, facilitant considérablement les opérations de maintenance et de dépannage.

Caractéristiques techniques

Caractéristique	Valeur
Alimentation	230 Vac - 50 Hz
Motorisation compatible	1 moteur monophasé 230V
Puissance moteur maximale	1100 W
Alimentation accessoires	30 Vdc
Puissance accessoires	3 W
Température de fonctionnement	-20°C à +60°C
Fusible	5 A temporisé
Indice de protection	IP55
Dimensions	170 × 185 × 70 mm
Poids	800 g

Applications idéales

La centrale ABLE CX TOP est parfaitement adaptée pour :

• rideaux métalliques de magasins
• grilles roulantes commerciales
• fermetures industrielles
• portes d'entrepôts
• rideaux motorisés
• volets roulants industriels
• fermetures de garages professionnels

Pourquoi choisir la centrale ABLE CX TOP ?

Contrairement aux cartes électroniques plus basiques, la CX TOP offre une véritable gestion professionnelle de l'automatisme.

Elle permet notamment :

• un paramétrage très précis
• une maintenance simplifiée
• un excellent niveau de sécurité
• une grande évolutivité grâce aux accessoires compatibles
• une compatibilité avec les installations neuves comme en rénovation

Son afficheur numérique, ses diagnostics intégrés et ses nombreuses logiques de fonctionnement en font une solution fiable pour les installateurs comme pour les exploitants.

FAQ – Questions fréquentes

La carte ABLE CX TOP est-elle compatible avec tous les moteurs ?

Elle est compatible avec les moteurs monophasés 230V dont la puissance maximale ne dépasse pas 1100 W.

Peut-on connecter des photocellules ?

Oui. La centrale gère les photocellules avec fonction d'autotest afin de garantir leur bon fonctionnement avant chaque manœuvre.

Peut-on raccorder une barre palpeuse optique ?

Oui. La CX TOP est compatible avec les barres palpeuses mécaniques, résistives et optiques, avec un réglage spécifique de la puissance pour les modèles optiques.

La fermeture automatique est-elle disponible ?

Oui. Le temps de pause est entièrement programmable afin d'effectuer une fermeture automatique après ouverture.

Peut-on installer une télécommande radio ?

Oui. La centrale est prévue pour recevoir un récepteur embrochable MR2, permettant de piloter l'ouverture, l'arrêt, la fermeture ainsi que la lumière de courtoisie.

Cette centrale convient-elle à un rideau métallique de magasin ?

Oui. Elle a été spécialement conçue pour automatiser les rideaux métalliques, grilles roulantes et autres fermetures motorisées utilisant un moteur monophasé 230V.

Contenu du colis

• 1 centrale de commande ABLE CX TOP
• Boîtier de protection IP55
• Notice d'installation et de programmation
