Notice ABLE CX TOP

1 - Conseils importants

Pour tout précision technique ou problème d'installation V2 dispose d'un Service Clients à Votre disposition du lundi au vendredi de 8:30 à 12:30 et de 14:00 heures à 18:00 heures, au numéro +39-0172.812411

• Ce manuel d'instruction est destiné à des techniciens qualifiés dans le domain des automatismes.
• Aucune des informations contenues dans ce livret pourra être utile pour le particulier.
• Tous operations de maintenance ou programation doivent être faites à travers de techniciens qualifiés.

L'automation doit être réalisée conformément aux dispositifs normatifs européens en vigueur :

• EN 60204-1 (Sécurité de la machinerie. Équipement électrique des machines, partie 1 : régles générales).
• EN 12453 (Sécurité dans l'utilisation de fermetures automatisées, méthodes d'essai, conditions requises).

Déclaration UE de conformité

Le fabricant V2 S.p.A., ayant son siège social a : Corso Principi di Piemonte 65, 12035, Racconigi (CN), Italie

Déclare sous sa propre responsabilité que les produits : CX TOP sont conforment aux qualités requises essentielles fixées par les directives suivantes :

• 2014/30/UE (Directive EMC)
• 2014/35/UE (Directive Basse tension)
• Directive RoHS-3 2017/2102

Racconigi, le 01/03/2024
Le représentant dûment habilité V2 S.p.A.
Roberto Rossi

Élimination du produit

Comme pour les opérations d'installation, même à la fin de la vie de ce produit, les opérations de démantèlement doivent être effectuées par un personnel qualifié.

Ce produit est composé de différents types de matériaux : certains peuvent être recyclés, d'autres doivent être éliminés. S'informer sur les systèmes de recyclage ou de mise au rebut prévus par les règlements en vigueur sur le territoire, pour cette catégorie de produit.

Description de l'armoire de commande

• Programmation par 3 touches et afficheur
• Alimentation pour 1 moteur monophasé 230V
• Connecteur rapide pour récepteur embrochable MR2
• Entrées de up, stop, down
• Gestion de up, stop, down et lumière de courtoisie par émetteur
• 1 entrée pour photocellules avec fonction d'autotest
• 1 entrée pour barres palpeuses mécaniques, optiques ou de caoutchouc conducteur avec fonction d'autotest
• 1 entrée d'urgence (anti-incendie/alarmes)
• Sortie 24V pour l'alimentation des accessoires
• Sortie pour feu/lumière de courtoisie 230V
• Sortie réglage puissance des barres palpeuses de type optique
• Borniers débrochables
• Visualisation de l'état des entrées par afficheur

Caractéristiques techniques

Alimentation	230 V / 50 Hz
Charge max moteur	1100 W
Charge max accessoires 30 Vdc	3 W
Température de travail	-20 ÷ +60 °C
Fusible de protection	F1 = 5A ritardato
Dimensions	170 x 185 x 70 mm
Poids	800 g
Protection	IP55

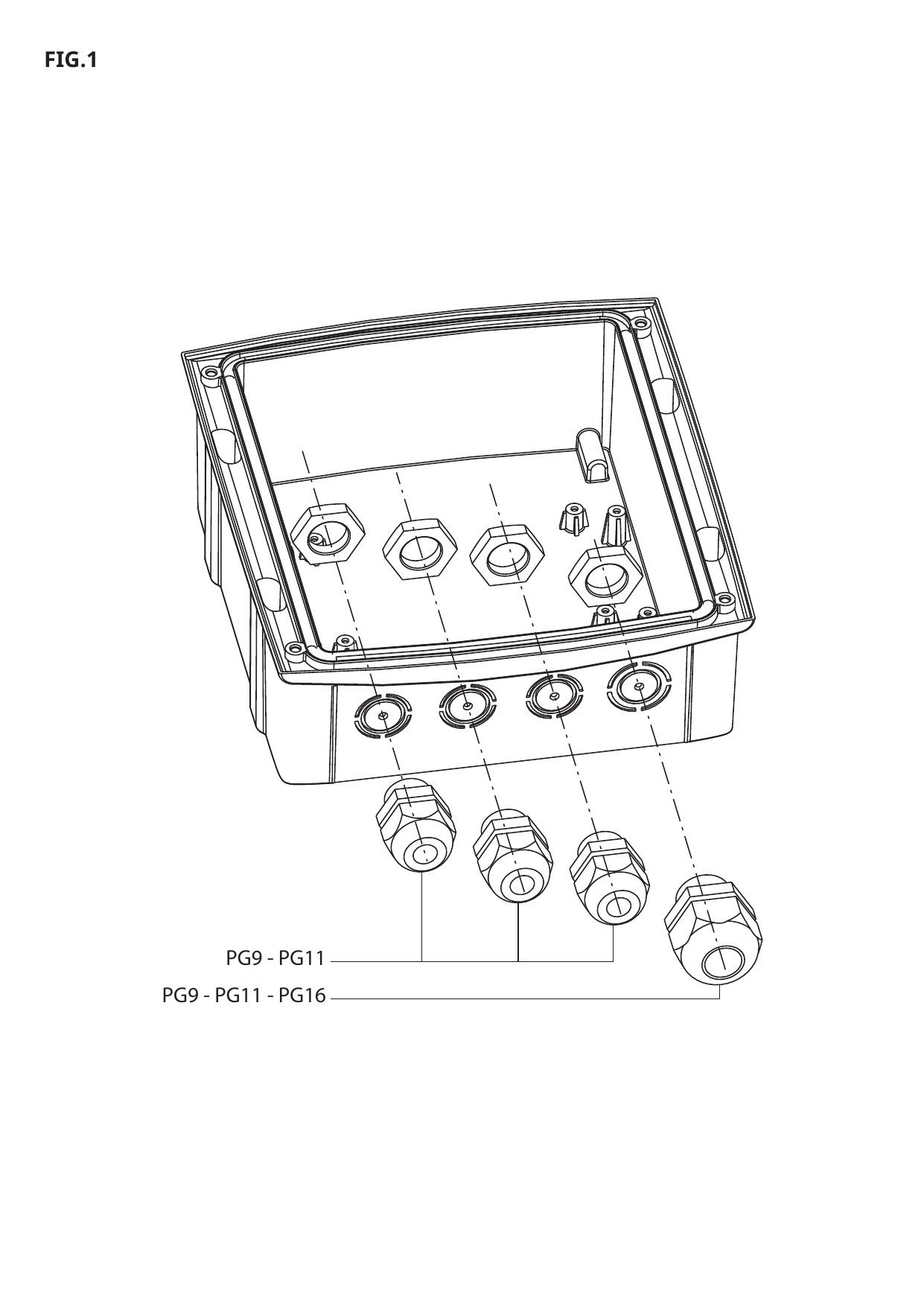

Montage des passe-câbles

Le boîtier est conçu pour le montage de 4 passe-câbles dans leurs propres logements avec système autocassable. Le type de passe-câbles est indiqué dans la figure 1.

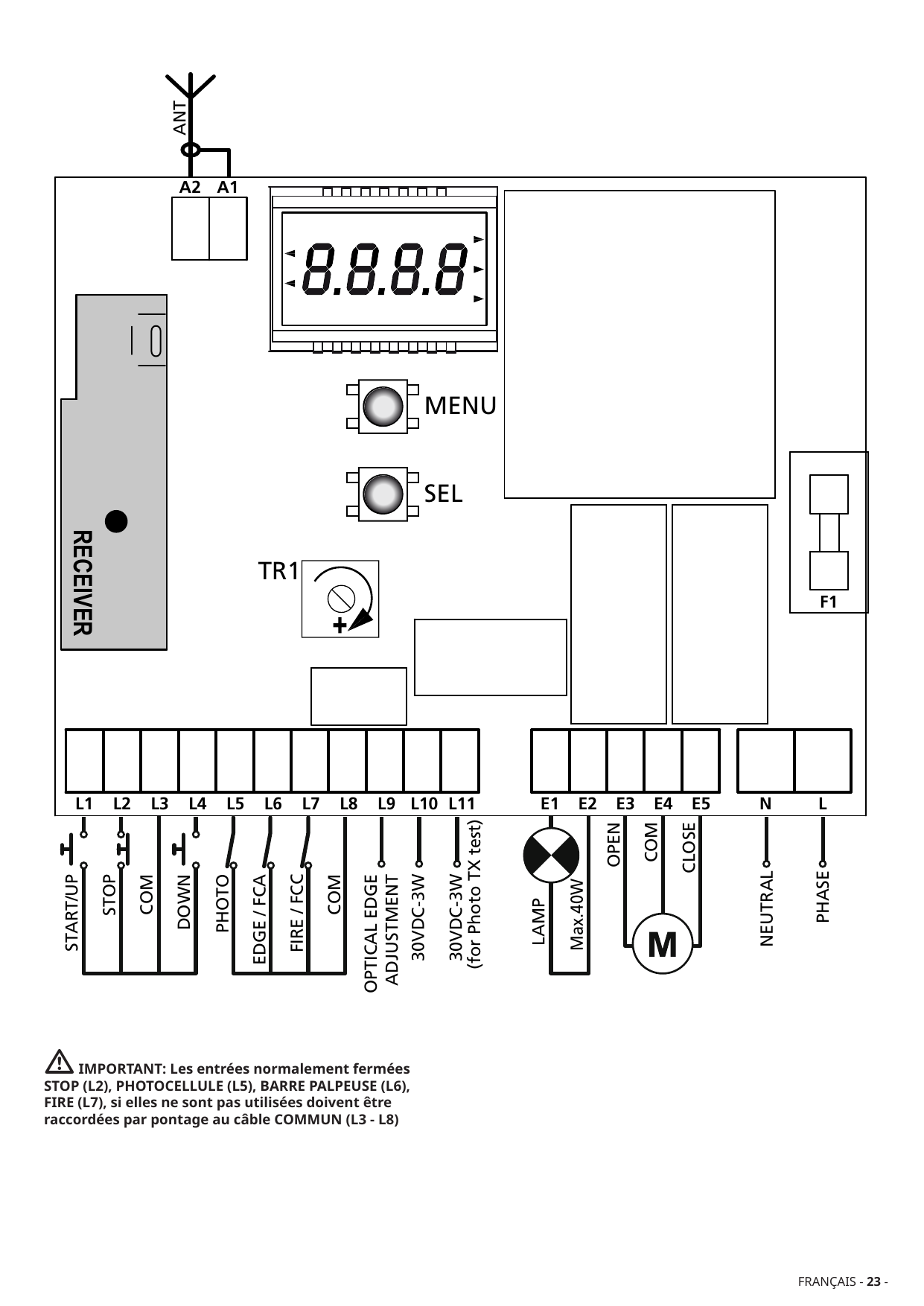

Branchements electriques

L1	START/UP. Contact N.O.
L2	STOP. Contact N.C.
L3	COMMUN (-)
L4	DOWN. Contact N.O.
L5	PHOTOCELLULE. Contact N.C.
L6	EDGE (BARRE PALPEUSE). Contact N.C. (barre palpeuse de sécurité - paramètre in5 = oFF) FCA. Contact N.C. (fin de course d'ouverture - paramètre in5 = on)
L7	FIRE. Contact N.C. (alarme - paramètre in5 = oFF) FCC Contact N.C. (fin de course de fermeture - paramètre in5 = on)
L8	COM (-). Commun
L9	Regulation de la puissance pour BARRE PALPEUSE OPTIQUE
L10	Sortie alimentation 30Vdc pour photocellules et d'autres accessoires
L11	30Vdc pour alimentation TX photocellule pour test de fonctionnement
E1 - E2	CLIGNOTANT 230Vac (paramètre ou1 = oFF) LUMIÈRE DE COURTOISIE 230Vac (paramètre ou1 = on)
E3	Ouverture moteur
E4	Commun moteur
E5	Fermeture moteur
N	Neutre alimentation 230 Vac
L	Phase alimentation 230 Vac
A1	Blindage antenne
A2	Centrale antenne

Mise en place de la barre palpeuse optique

L'armoire de commande CX TOP est prédisposée pour l'installation d'une barre palpeuse optique avec alimentation en courant continu à 24V et réglage de la puissance du transmetteur.

Raccorder le transmetteur et le récepteur selon le tableau suivant.

	TRANSMETTEUR	RECEPTEUR
L6		CÂBLE NOIR
L8	CÂBLE BLEU	CÂBLE BLEU
L9	CÂBLE NOIR
L10		CÂBLE MARRON
L11	CÂBLE MARRON

Après avoir effectué les branchements, alimenter l'armoire de commande et régler la puissance avec le trimmer TR1 se trouvant sur l'armoire de commande jusqu'à obtenir le fonctionnement optimal de la barre palpeuse.

Entrée FIRE / ALLARM

Entrée de sécurité pour le branchement d'une alarme anti-incendie ou d'autre type qui demande l'ouverture automatique immédiate de la porte.

La commande FIRE doit être reliée entre la borne FIRE (L7) et le COMMUN (L8).

Quand le contact FIRE s'ouvre la porte est ouverte et ne peut pas être refermée jusqu'au rétablissement du contact.

NOTE : si l'entrée est définie comme alarme (in 4 = oFF), quand le contact FIRE est ouvert la porte ne peut pas être ouverte. Si la porte est déjà ouverte, elle se referme.

Recepteur embrochable

L'armoire est préparé pour le branchement d'un récepteur de la série MR. Le module récepteur MR est doué de 4 canaux. A chacun on a associé un commande de l'armoire de commande :

• CANAL 1 → START/UP
• CANAL 2 → STOP
• CANAL 3 → DOWN
• CANAL 4 → LUMIÈRE DE COURTOISIE

Fonctionnement avec minuteur

L'armoire de commande permet de relier un minuteur pour programmer les horaires d'ouverture et de fermeture de la porte.

Pour utiliser cette fonction il faut définir la fonction Lo 3 (voir TABLEAU FONCTIONS) sur LOGIQUE AUTOMATIQUE (on) et les fonctions Lo 5 et Lo 2 sur oFF

Le minuteur doit être reliée entre la borne de START (L1) et le COMMUN (L3).

Chaque fois que le minuteur ferme le contact l'automation va en ouverture et reste en pause jusqu'à quand le contact n'est pas relâché. À ce point commence le comptage du temps de pause configuré, après lequel l'automation va en fermeture.

Fonctionnement homme mort d'urgence

Ce mode de fonctionnement peut être utilisé afin de déplacer la grille en mode homme mort dans des cas particuliers tels que l'installation/l'entretien ou un éventuel dysfonctionnement des photocellules, barres palpeuses, fins de course ou encoder.

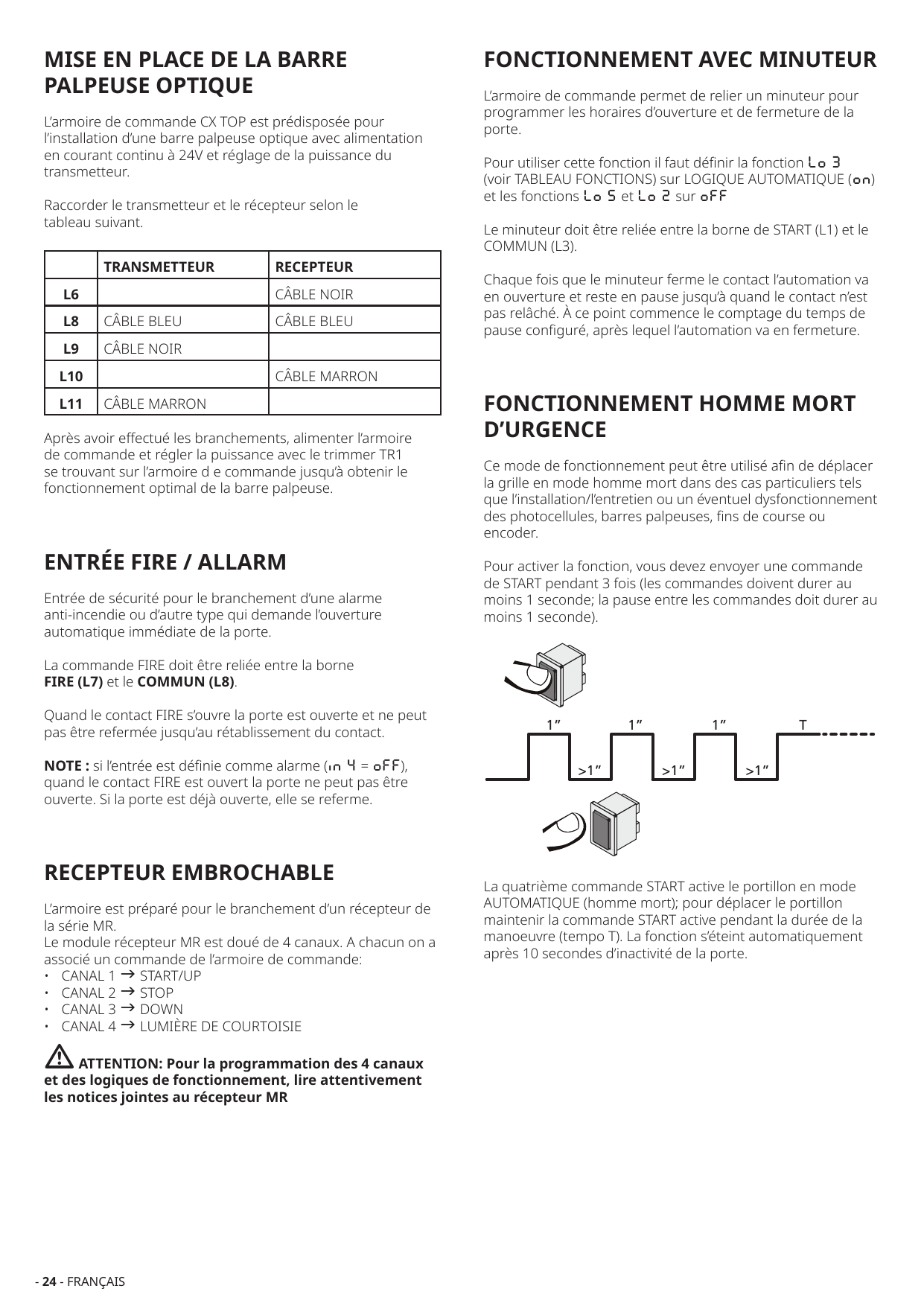

Pour activer la fonction, vous devez envoyer une commande de START pendant 3 fois (les commandes doivent durer au moins 1 seconde ; la pause entre les commandes doit durer au moins 1 seconde).

La quatrième commande START active le portillon en mode AUTOMATIQUE (homme mort) ; pour déplacer le portillon maintenir la commande START active pendant la durée de la manoeuvre (tempo T). La fonction s'éteint automatiquement après 10 secondes d'inactivité de la porte.

Panneau de contrôle

Quand on active l'alimentation, l'armoire vérifie le correct fonctionnement de l'écran, en allumant tous les segments pour 1,5 sec. (8.8.8.8)

Dans les 1,5 sec. suivants, vient visualisée la version du logiciel, pour exemple Pr 1.0

A la fine de ce test vient visualisé le panneau de contrôle.

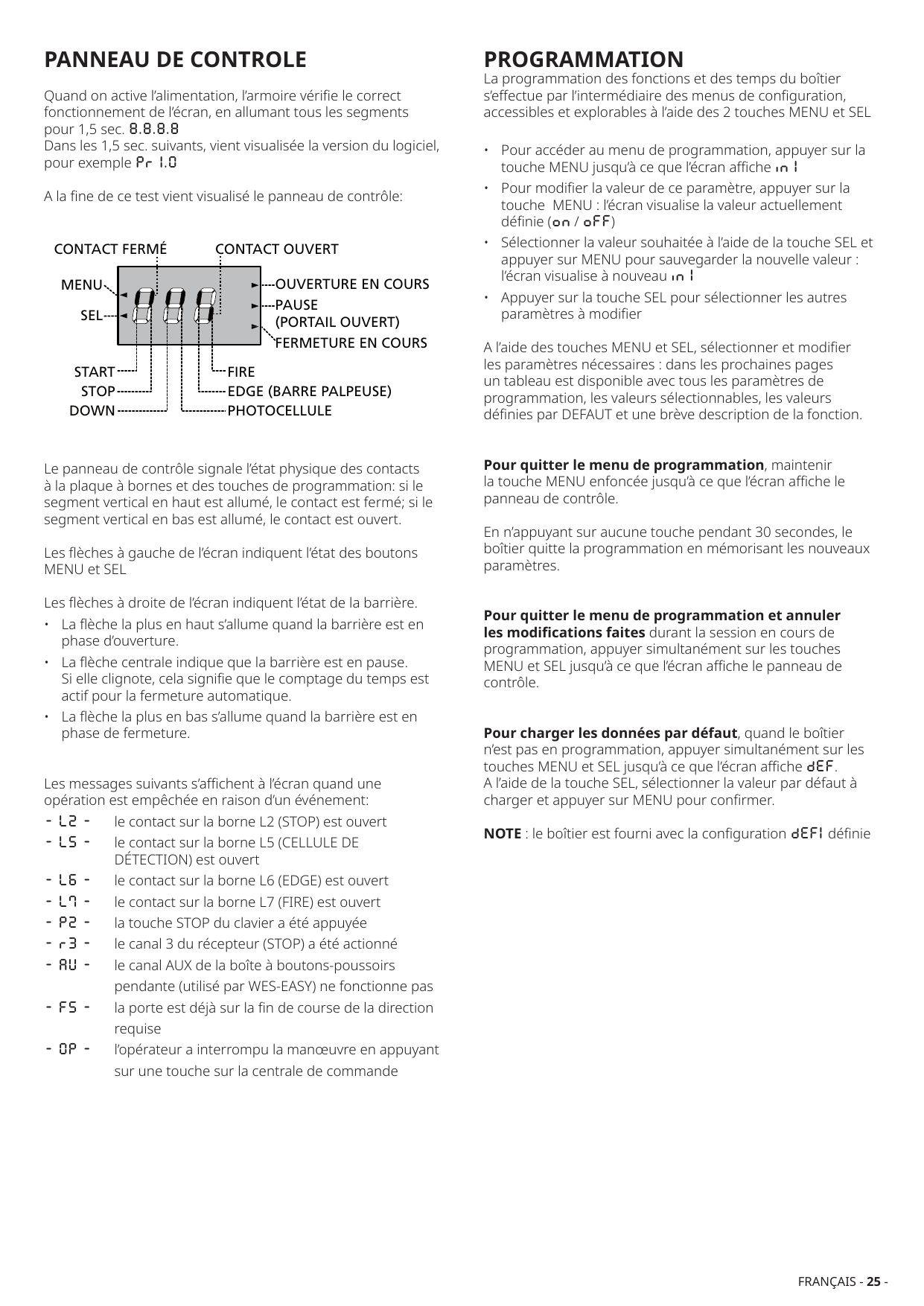

Le panneau de contrôle signale l'état physique des contacts à la plaque à bornes et des touches de programmation : si le segment vertical en haut est allumé, le contact est fermé ; si le segment vertical en bas est allumé, le contact est ouvert.

Les flèches à gauche de l'écran indiquent l'état des boutons MENU et SEL.

Les flèches à droite de l'écran indiquent l'état de la barrière.

• La flèche la plus en haut s'allume quand la barrière est en phase d'ouverture.
• La flèche centrale indique que la barrière est en pause. Si elle clignote, cela signifie que le comptage du temps est actif pour la fermeture automatique.
• La flèche la plus en bas s'allume quand la barrière est en phase de fermeture.

Les messages suivants s'affichent à l'écran quand une opération est empêchée en raison d'un événement :

- L2 -	le contact sur la borne L2 (STOP) est ouvert
- L5 -	le contact sur la borne L5 (CELLULE DE DÉTECTION) est ouvert
- L6 -	le contact sur la borne L6 (EDGE) est ouvert
- L7 -	le contact sur la borne L7 (FIRE) est ouvert
- P2 -	la touche STOP du clavier a été appuyée
- r3 -	le canal 3 du récepteur (STOP) a été actionné
- AU -	le canal AUX de la boîte à boutons-poussoirs pendante (utilisé par WES-EASY) ne fonctionne pas
- FS -	la porte est déjà sur la fin de course de la direction requise
- 0P -	l'opérateur a interrompu la manœuvre en appuyant sur une touche sur la centrale de commande

Programmation

La programmation des fonctions et des temps du boîtier s'effectue par l'intermédiaire des menus de configuration, accessibles et explorables à l'aide des 2 touches MENU et SEL.

• Pour accéder au menu de programmation, appuyer sur la touche MENU jusqu'à ce que l'écran affiche in 1
• Pour modifier la valeur de ce paramètre, appuyer sur la touche MENU : l'écran visualise la valeur actuellement définie (on / oFF)
• Sélectionner la valeur souhaitée à l'aide de la touche SEL et appuyer sur MENU pour sauvegarder la nouvelle valeur : l'écran visualise à nouveau in 1
• Appuyer sur la touche SEL pour sélectionner les autres paramètres à modifier

A l'aide des touches MENU et SEL, sélectionner et modifier les paramètres nécessaires : dans les prochaines pages un tableau est disponible avec tous les paramètres de programmation, les valeurs sélectionnables, les valeurs définies par DEFAUT et une brève description de la fonction.

Pour quitter le menu de programmation, maintenir la touche MENU enfoncée jusqu'à ce que l'écran affiche le panneau de contrôle.

En n'appuyant sur aucune touche pendant 30 secondes, le boîtier quitte la programmation en mémorisant les nouveaux paramètres.

Pour quitter le menu de programmation et annuler les modifications faites durant la session en cours de programmation, appuyer simultanément sur les touches MENU et SEL jusqu'à ce que l'écran affiche le panneau de contrôle.

Pour charger les données par défaut, quand le boîtier n'est pas en programmation, appuyer simultanément sur les touches MENU et SEL jusqu'à ce que l'écran affiche dEF. A l'aide de la touche SEL, sélectionner la valeur par défaut à charger et appuyer sur MENU pour confirmer.

NOTE : le boîtier est fourni avec la configuration dEF1 définie

Entrées

Display	oFF	on	dEF1	dEF2	dEF3	dEF4
in 1	PHOTOCELLULE ACTIVE UNIQUEMENT EN FERMETURE L'intervention de la photocellule durant la phase d'ouverture est ignorée. L'intervention de la photocellule durant la phase de fermeture provoque la réouverture de la barrière.	PHOTOCELLULE ACTIVE EN OUVERTURE ET EN FERMETURE L'intervention de la photocellule durant la phase d'ouverture entraîne l'arrêt du moteur. Quand le rayon de la photocellule se libère, l'automation se met en ouverture pendant le temps de fonctionnement défini dans le paramètre ti1. L'intervention de la photocellule durant la phase de fermeture provoque la réouverture de la barrière.	on	oFF	oFF	on
in 2	TEST PHOTOCELLULE NON ACTIF Le test de fonctionnement de la photocellule n'est pas exécuté	TEST PHOTOCELLULE ACTIF Le TEST PHOTOCELLULE vérifie le fonctionnement correct de la photocellule chaque fois que l'armoire de commande reçoit une commande d'ouverture ou fermeture. Si le test échoue, l'écran affiche - L5 -	oFF	oFF	oFF	oFF
in 3	BARRE PALPEUSE MECANIQUE L'entrée L6 est configurée pour gérer une barre palpeuse mécanique	BARRE PALPEUSE resistif / optique L'entrée L6 est configurée pour gérer une barre palpeuse résistif / optique avec test de fonctionnement actif. Si le test échoue, l'écran affiche - L6 -	oFF	on	oFF	oFF
in 4	FONCTION FIRE L'entrée L7 est configurée pour gérer une alarme anti-incendie	FONCTION ALARME L'entrée L7 est configurée pour gérer une commande antivol	oFF	oFF	oFF	oFF
in 5	FONCTION EDGE / FIRE L'entrée L6 est configurée pour gérer un bord de sécurité. L'entrée L7 est configurée pour gérer une alarme	FONCTION FIN DE COURSE L'entrée L6 est configurée pour gérer une fin de course d'ouverture. L'entrée L7 est configurée pour gérer une fin de course de fermeture. NOTE : si in5 est défini sur on, les paramètres des fonctions in3 et in4 ne sont pas pris en compte	oFF	oFF	oFF	oFF
in 6	DÉSACTIVATION DE LA CÔTE DE SÉCURITÉ LORS DE LA FERMETURE Fonction non active	DÉSACTIVATION DE LA CÔTE DE SÉCURITÉ LORS DE LA FERMETURE En cas de sols inégaux, pour éviter des activations indésirées de la côte, il pourrait être nécessaire de désactiver la côte de sécurité au niveau de la portion de fermeture de la porte (max. 5 cm). Pour définir le point où la côte est désactivée, il est nécessaire de suivre attentivement la procédure décrite page 30.	oFF	oFF	oFF	oFF

Sorties

Display	oFF	on	dEF1	dEF2	dEF3	dEF4
ou 1	CLIGNOTANT La sortie (E1 - E2) est activée à intermittence (2 Hz) pendant les phases d'ouverture et fermeture et pendant la pause si la refermeture automatique est activée	LUMIÈRE DE COURTOISIE La sortie (E1 - E2) est activée fixe pendant les phases d'ouverture, pause et fermeture. Une fois terminé le cycle de fonctionnement la lumière il reste encore allumée le temps de RETARD EXTINCTION LUMIÈRES DE COURTOISIE	oFF	oFF	on	on
ou 2	AVERTISSEMENT FIN DE CYCLE NON ACTIF Au terme du cycle de fonctionnement, le boitier n'envoie aucun avertissement	AVERTISSEMENT FIN DE CYCLE ACTIF Au terme du cycle de fonctionnement, le boîtier envoie un signal aux capteurs WES pour l'activation de la modalité ENERGY SAVING	oFF	oFF	oFF	oFF

Logiques de fonctionnement

Display	oFF	on	dEF1	dEF2	dEF3	dEF4
Lo 1	LOGIQUE START/STOP L'entrée START/UP commande le cycle de fonctionnement PAS À PAS ou AUTOMATIQUE sur la base de la logique de fonctionnement programmée. L'entrée DOWN n'est pas active	LOGIQUE UP/DOWN L'entrée START/UP commande toujours l'ouverture et l'entrée DOWN commande toujours la fermeture, indépendamment de la logique de fonctionnement programmée. UP + DOWN pressés en même temps équivalent à une commande de STOP	oFF	oFF	oFF	on
Lo 2	START NON ACTIF EN OUVERTURE Une commande de START pendant la phase d'ouverture est ignorée	START ACTIF EN OUVERTURE La commande de START pendant la phase d'ouverture interrompt l'ouverture (le minuteur éventuel pour la refermeture automatique n'est pas chargé)	on	on	on	on
Lo 3	LOGIQUE PAS À PAS La commande de start active un cycle de fonctionnement OUVRIR/STOP/FERMER/STOP/OUVRIR…	LOGIQUE AUTOMATIQUE La commande de start active un cycle de fonctionnement OUVRIR-PAUSE-FERMER-STOP. La fermeture commence automatiquement après le temps de pause configuré	oFF	oFF	oFF	oFF
Lo 4	LOGIQUE HOMME MORT NON ACTIVE L'utilisateur peut activer l'automation en ouverture ou fermeture avec une simple commande de start. La durée maximum de l'ouverture ou de la fermeture dépend du temps de travail configuré.	LOGIQUE HOMME MORT ACTIVE L'utilisateur doit maintenir enfoncé le bouton de start pour toute la durée de l'ouverture ou de la fermeture qu'il désire effectuer. La durée maximum de l'ouverture ou de la fermeture dépend du temps de travail configuré. Le logique HOMME MORT peut être activée soit avec logique Start/Stop que Up/Down. La commande de STOP interrompt le cycle de fonctionnement, indépendamment de l'état des entrées de commande. Donc si la touche UP ou DOWN est pressée, l'intervention du STOP arrête le mouvement et son relâchement ne permet pas au moteur de SE REMETTRE EN MOUVEMENT TANT QUE L'ENTRÉE UP ou DOWN N'EST PAS RELÂCHÉE ET DE NOUVEAU PRESSÉE. ATTENTION : quand la fonction Homme-Mort est activée, le fonctionnement par radio est empêché. Pour activer le fonctionnement via radio, définir le paramètre Lo7 = on	oFF	oFF	on	oFF
Lo 5	FONCTION TIMER A chaque fois que le timer ferme le contact L1-L3 l'automation se met en ouverture et reste en pause tant que le contact n'est pas relâché.	FONCTION HOMME PRESENT DE SECOURS Si une commande est refusée à cause d'une sécurité active, il est possible d'activer la modalité homme présent d'urgence (page 24) pour retirer la vanne. Une fois la commande interrompue, le boîtier revient à la modalité définie. Ainsi, il est possible de faire bouger la barrière en cas de panne évidente sur une sécurité.	oFF	on	oFF	oFF
Lo 6	L'INTERVENTION DU BORD DE SECURITE NE DESACTIVE PAS LA FERMETURE AUTOMATIQUE	L'INTERVENTION DU BORD DE SECURITE DESACTIVE LA FERMETURE AUTOMATIQUE	on	on	oFF	on
Lo 7	LOGIQUE HOMME PRESENT DEPUIS BOUTON La logique homme présent peut être activée uniquement par l'intermédiaire des boutons (bornier et boitier de commande).	LOGIQUE HOMME PRESENT DEPUIS BOUTON ET DEPUIS TRANSMETTEUR La logique homme présent peut être activée par l'intermédiaire des boutons (bornier et boitier de commande) et depuis le transmetteur	oFF	oFF	on	oFF
Lo 8	LOGIQUE HOMME PRESENT ACTIVE EN OUVERTURE ET FERMETURE	LOGIQUE HOMME PRESENT ACTIVE UNIQUEMENT EN FERMETURE	oFF	oFF	on	oFF
Lo 9	PRÉ-CLIGNOTEMENT NON ACTIF	PRÉ-CLIGNOTEMENT ACTIF Le temps de pré-clignotement dépend des réglages du paramètre Lo 10	oFF	oFF	oFF	oFF
Lo 10	TEMPS DE PRÉ-CLIGNOTEMENT Avant d'activer le moteur lors de l'ouverture, le clignotant est allumé pendant 1 seconde. Avant d'activer le moteur lors de la fermeture, le clignotant est allumé pendant 3 secondes.	TEMPS DE PRÉ-CLIGNOTEMENT Avant d'activer le moteur lors de l'ouverture et de la fermeture, le clignotant est allumé pendant 3 secondes.	oFF	oFF	oFF	oFF

Temps de fonctionnement

Display	Function	Valeurs disponibles	dEF1	dEF2	dEF3	dEF4
ti 1	TEMPS DE FONCTIONNEMENT	7" - 10" - 15" - 20" - 30" - 45" - 60" - 75" - 90" - 120"	20"	30"	45"	20"
ti 2	TEMPS DE PAUSE	10" - 15" - 20" - 30" - 45" - 60" - 90" - 120" - 180" - 250"	30"	10"	15"	30"
ti 3	RETARD EXTINCTION LUMIÈRES DE COURTOISIE	3" - 5" - 10" - 20" - 30" - 1'00 - 2'00 - 5'00 - 10'0 - 20'0	3"	3"	2'00	2'00

Désactivation de la côte de sécurité lors de la fermeture

Procédure pour configurer le point de désactivation de la côte

1. Entrer dans le mode de programmation en tenant enfoncée la touche MENU et sélectionnez l'élément In6 à l'aide de la touche SEL.
2. Régler le paramètre sur on.
3. Réaliser les autres réglages éventuellement nécessaires, puis abandonner le mode de programmation.
4. Régler la porte sur la position complètement ouverte, à l'aide de la télécommande ou du bouton relié à la borne L1.
5. Placer sous la porte un objet solide mesurant au maximum 5 cm, de manière à ce qu'il actionne le bord sensible durant la dernière partie de la phase de descente.
6. Activer la fermeture de la porte (en fonction du paramètre Lo1, on utilise la commande Start ou Down) ; la porte heurtera l'obstacle et se rouvrira.

REMARQUE : Lors des fermetures successives, si le bord sensible est actionné avant d'atteindre la position où se trouvait l'obstacle, la porte se rouvre ; si en revanche il est actionné plus bas, la porte continue à se fermer.

1. Vérifier soigneusement, en effectuant plusieurs ouvertures et fermetures, que les obstacles sont reconnus normalement, et que la porte arrive à se fermer même si le bord est écrasé sur le sol.

Suppression de la fonction

Si on souhaite rétablir le fonctionnement normal, entrer dans le mode de programmation et régler In6 sur OFF : la porte s'ouvrira de nouveau à chaque fois que durant la phase de fermeture, le bord sensible est actionné, indépendamment de la position de la porte.

Modification de la position de début de désactivation de la côte

Si durant la phase de vérification on remarque que le point de désactivation est dans une position inadaptée (trop en hauteur : les obstacles bas ne sont pas reconnus ; trop bas : la porte s'ouvre à nouveau lorsque la côte est pressée contre le sol), pour le modifier, il faut supprimer la fonction, abandonner le mode de programmation, puis répéter la procédure de réglage depuis le début.
