Description du produit

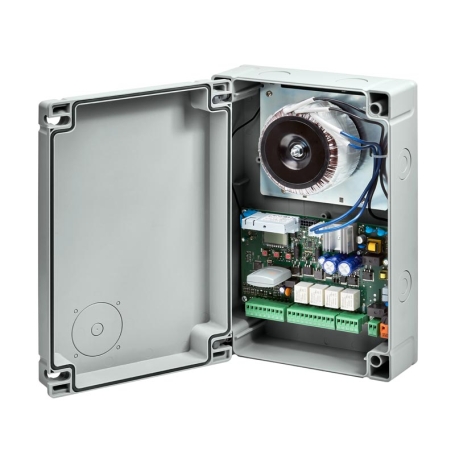

Carte électronique ABLE CX EVO2 – Centrale de commande 24V intelligente pour automatismes de portails battants et coulissants
La centrale de commande évoluée pour piloter vos motorisations de portail 24V
La ABLE CX EVO2 est une centrale électronique universelle 24V conçue pour gérer les automatismes de portails résidentiels. Compatible avec un ou deux moteurs 24V équipés ou non d'encodeurs, elle offre une gestion complète de la sécurité, des ralentissements, des temporisations et des accessoires.
Grâce à son afficheur LCD, ses menus intuitifs et son auto-apprentissage des courses, la programmation devient rapide aussi bien pour un installateur professionnel que pour un technicien de maintenance.
Développée pour offrir fiabilité, sécurité et simplicité d'installation, la CX EVO2 répond aux exigences actuelles des automatismes de portail modernes.
Pourquoi choisir la carte ABLE CX EVO2 ?
✔ Gestion de 1 ou 2 moteurs 24 V
✔ Compatible portail battant ou coulissant
✔ Fonctionne avec ou sans encodeur
✔ Auto-apprentissage complet des courses
✔ Gestion intelligente des ralentissements
✔ Récepteur radio embrochable
✔ Interface ADI pour modules additionnels
✔ Compatible cellules photoélectriques, barres palpeuses et électro-serrure
✔ Programmation par écran LCD avec affichage des paramètres
✔ Mémoire des événements et compteur de cycles intégrés
Les avantages de la centrale ABLE CX EVO2
Installation rapide
La fonction d'auto-apprentissage mémorise automatiquement les temps de travail, les positions des fins de course et les efforts moteurs afin d'optimiser le fonctionnement du portail sans programmation complexe.
Une sécurité complète
La carte gère de nombreux dispositifs de sécurité :
- Photocellules type 1 et type 2
- Barres palpeuses fixes ou mobiles
- Détection d'obstacle par absorption moteur
- Gestion des encodeurs
- Fonction anti-écrasement
- Entrée STOP d'urgence
- Électro-serrure 12V
- Ralentissements en ouverture et fermeture
Ces fonctions améliorent la protection des personnes comme celle du portail.
Une programmation extrêmement complète
La CX EVO2 permet de régler avec précision :
- vitesse moteur
- accélération
- ralentissements
- puissance moteur
- fermeture automatique
- fermeture rapide
- ouverture piétonne
- temps de pause
- pré-clignotement
- logique de fonctionnement
- fonctionnement homme mort
- sens de rotation des moteurs
- gestion des obstacles
- comportement après détection d'un obstacle
Cette richesse de paramétrage permet d'adapter parfaitement le fonctionnement du portail à chaque installation.
Compatible avec de nombreux accessoires
La centrale accepte notamment :
- Photocellules
- Barres palpeuses résistives ou optiques
- Feu clignotant
- Éclairage de courtoisie
- Éclairage basse tension 24V
- Électro-serrure
- Antenne externe
- Récepteur radio embrochable
- Modules ADI
- Batterie de secours
- Panneau solaire (selon configuration)
Interface ADI intégrée
La présence de l'interface ADI (Additional Devices Interface) permet d'ajouter facilement différents modules d'extension :
- alarmes
- capteurs
- systèmes de communication
- modules complémentaires
Cette évolutivité fait de la CX EVO2 une centrale particulièrement adaptée aux installations modernes.
Diagnostic intelligent
L'écran LCD affiche :
- les états des sécurités
- les paramètres de programmation
- les défauts détectés
- les codes erreurs
- les événements mémorisés
La mémoire interne conserve également un historique facilitant considérablement les opérations de maintenance et de dépannage.
Caractéristiques techniques
Alimentation
- 230 Vac 50 Hz (version standard)
- Version 120 Vac disponible
Motorisation
- 1 ou 2 moteurs 24 Vdc
- Puissance moteur : 80 W par sortie
- Charge accessoires : 12 W
Protection
- Indice IP55
- Fusible de protection 2,5 A
- Température de fonctionnement : -20 °C à +60 °C
Dimensions
- 312 × 210 × 100 mm
Poids
- 3 kg
Fonctions principales
- Auto-apprentissage des courses
- Détection automatique des obstacles
- Ralentissement réglable
- Ouverture piétonne
- Fermeture automatique
- Fermeture après passage
- Fonction homme mort
- Pré-clignotement
- Gestion électro-serrure
- Contrôle de puissance moteur
- Diagnostic par afficheur LCD
- Historique des événements
- Compteur de cycles
- Interface ADI
- Récepteur radio enfichable
Applications
La centrale ABLE CX EVO2 convient parfaitement pour :
- Portails battants résidentiels
- Portails coulissants résidentiels
- Remplacement d'une centrale défectueuse
- Installations neuves
- Modernisation d'un automatisme existant
- Installations avec encodeurs
- Automatismes nécessitant une programmation avancée
Contenu généralement fourni
- Carte électronique ABLE CX EVO2
- Coffret de commande
- Bornier de raccordement
- Afficheur LCD
- Notice de programmation
(Les accessoires tels que récepteur radio, télécommandes, cellules ou batterie peuvent être proposés séparément selon les versions commercialisées.)
Pourquoi acheter votre centrale ABLE CX EVO2 chez Automatismes.net ?
Nous sélectionnons des automatismes reconnus pour leur fiabilité afin de proposer des solutions durables aux particuliers comme aux installateurs. En choisissant la carte ABLE CX EVO2, vous bénéficiez :
- d'un produit performant et évolutif ;
- d'une programmation simple grâce à son écran LCD ;
- d'une gestion avancée des sécurités ;
- d'une compatibilité avec de nombreux accessoires de portail ;
- d'un support technique spécialisé dans les automatismes de portail.
FAQ – Questions fréquentes
La carte ABLE CX EVO2 est-elle compatible avec un portail battant et un portail coulissant ?
Oui. Elle peut piloter aussi bien un portail battant qu'un portail coulissant équipé d'un ou deux moteurs 24 V.
Peut-on utiliser la CX EVO2 avec des encodeurs ?
Oui. La centrale prend en charge les moteurs équipés d'encodeurs ainsi que les installations utilisant uniquement des fins de course mécaniques.
Dispose-t-elle d'une détection d'obstacle ?
Oui. Elle intègre une gestion électronique de l'effort moteur ainsi que la détection par encodeur lorsque celui-ci est présent.
Est-il possible d'ajouter une batterie de secours ?
Oui. La centrale est prévue pour fonctionner avec une batterie de secours afin d'assurer le fonctionnement du portail lors d'une coupure de courant.
La centrale accepte-t-elle des photocellules ?
Oui. Elle gère plusieurs types de photocellules ainsi que des barres palpeuses conformes aux exigences de sécurité des automatismes de portail.
Peut-on connecter une électro-serrure ?
Oui. Une sortie dédiée permet de piloter une électro-serrure 12 V.
