Notice ABLE CX EVO2

Index

1. Conseils importants
2. Élimination du produit
3. Déclaration UE de conformité
4. Caractéristiques techniques
5. Description de l'armoire de commande
   1. Branchements électriques
   2. Moteurs
   3. Stop
   4. Entrées de commande
   5. Photocellule
   6. Barres palpeuses
   7. Fin de course et encodeur
   8. Lumière en basse tension (24V)
   9. Lumière de courtoisie
   10. Serrure électrique
   11. Antenne externe
   12. Alimentation

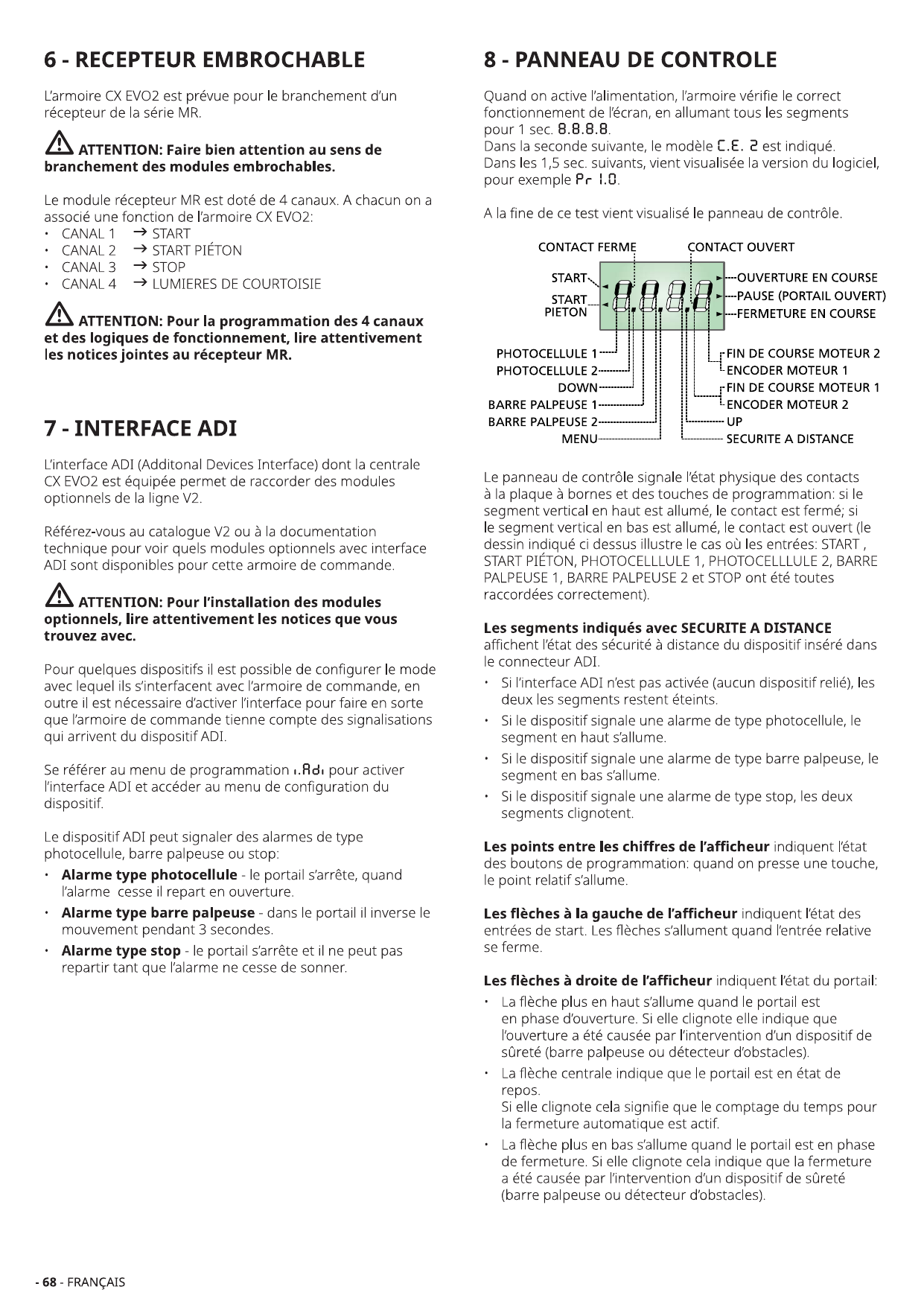

6. Récepteur embrochable
7. Interface ADI
8. Panneau de contrôle

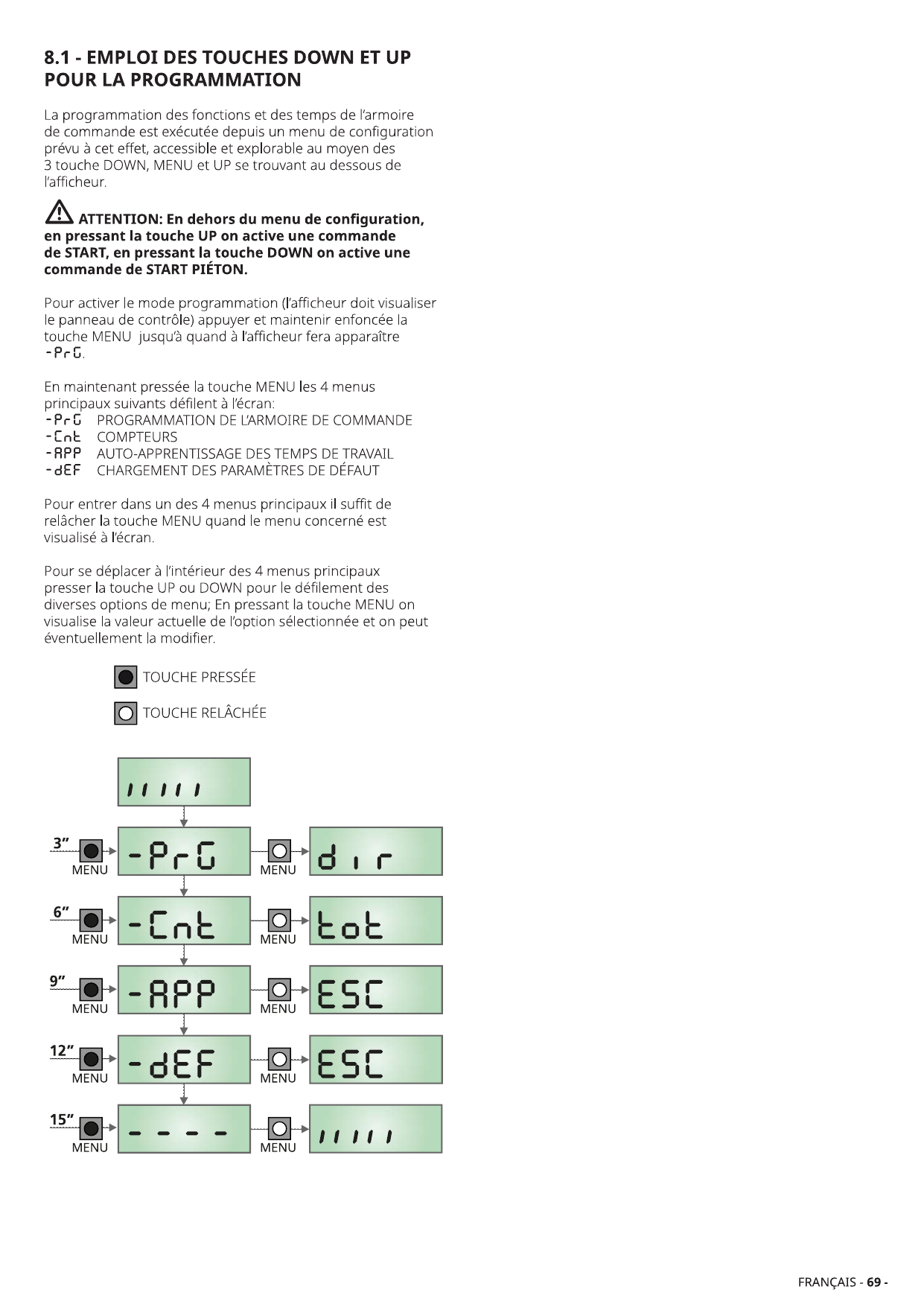

   1. Emploi des touches DOWN et UP pour la programmation

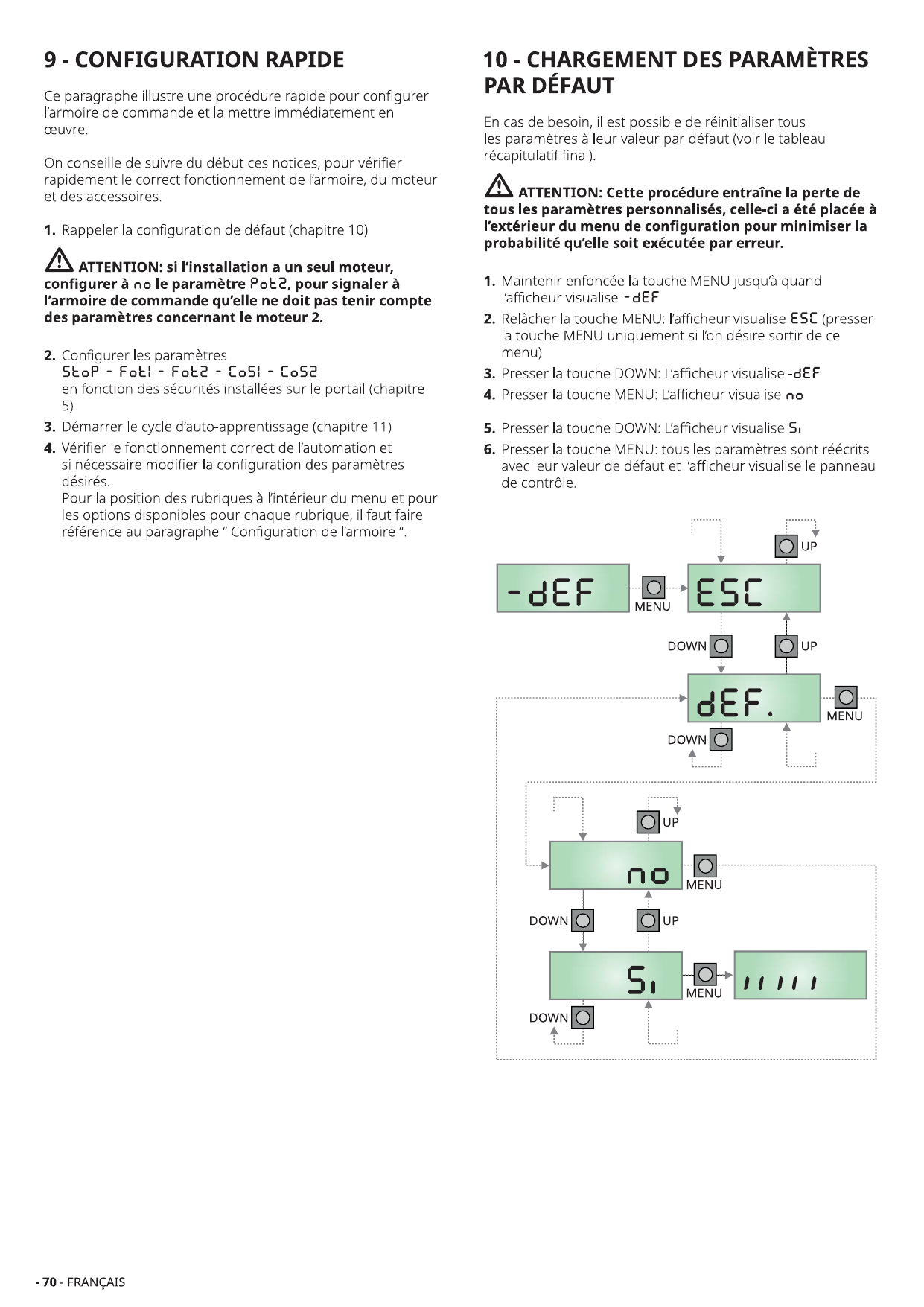

9. Configuration rapide
10. Chargement des paramètres par défaut

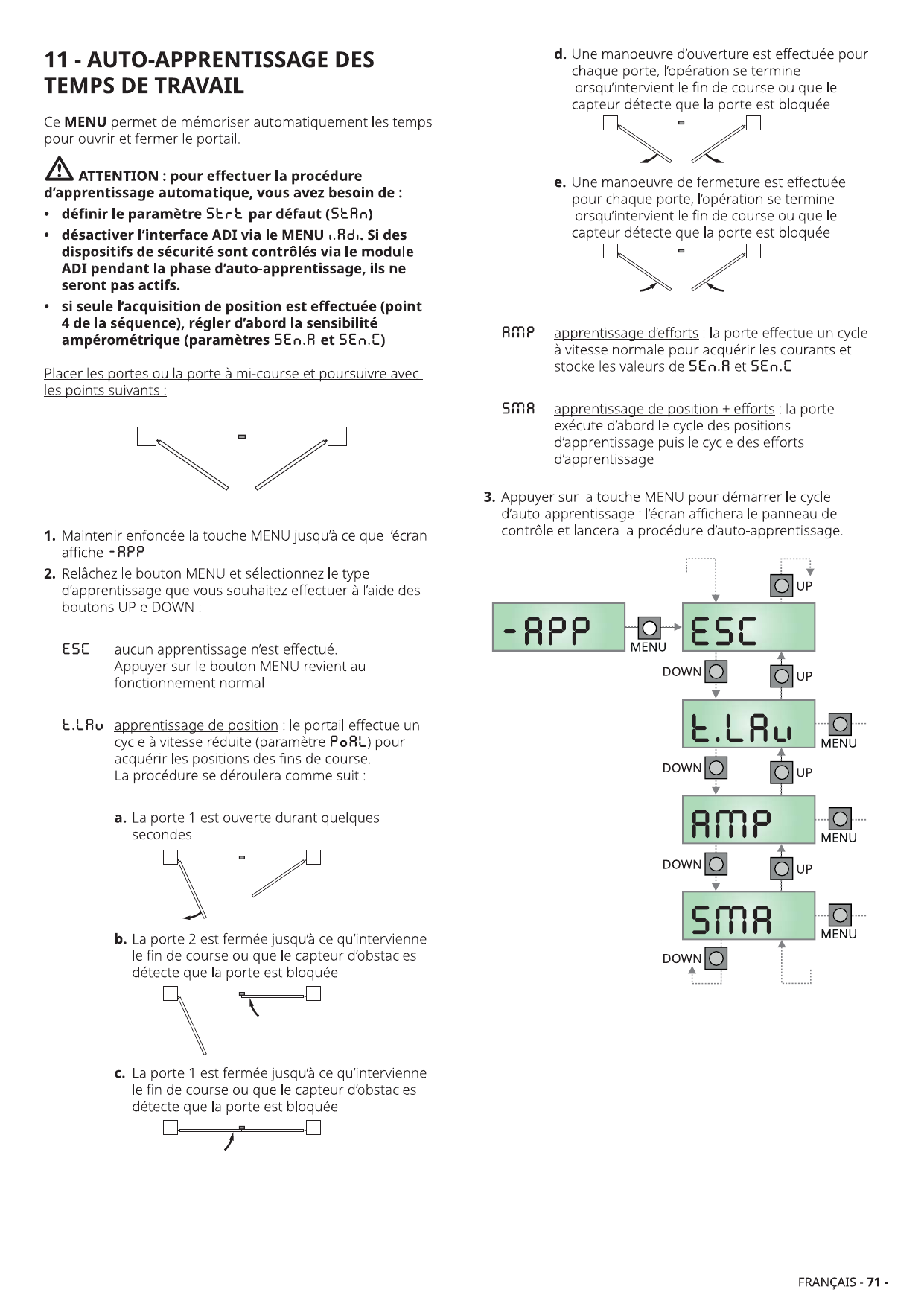

11. Auto-apprentissage des temps de travail

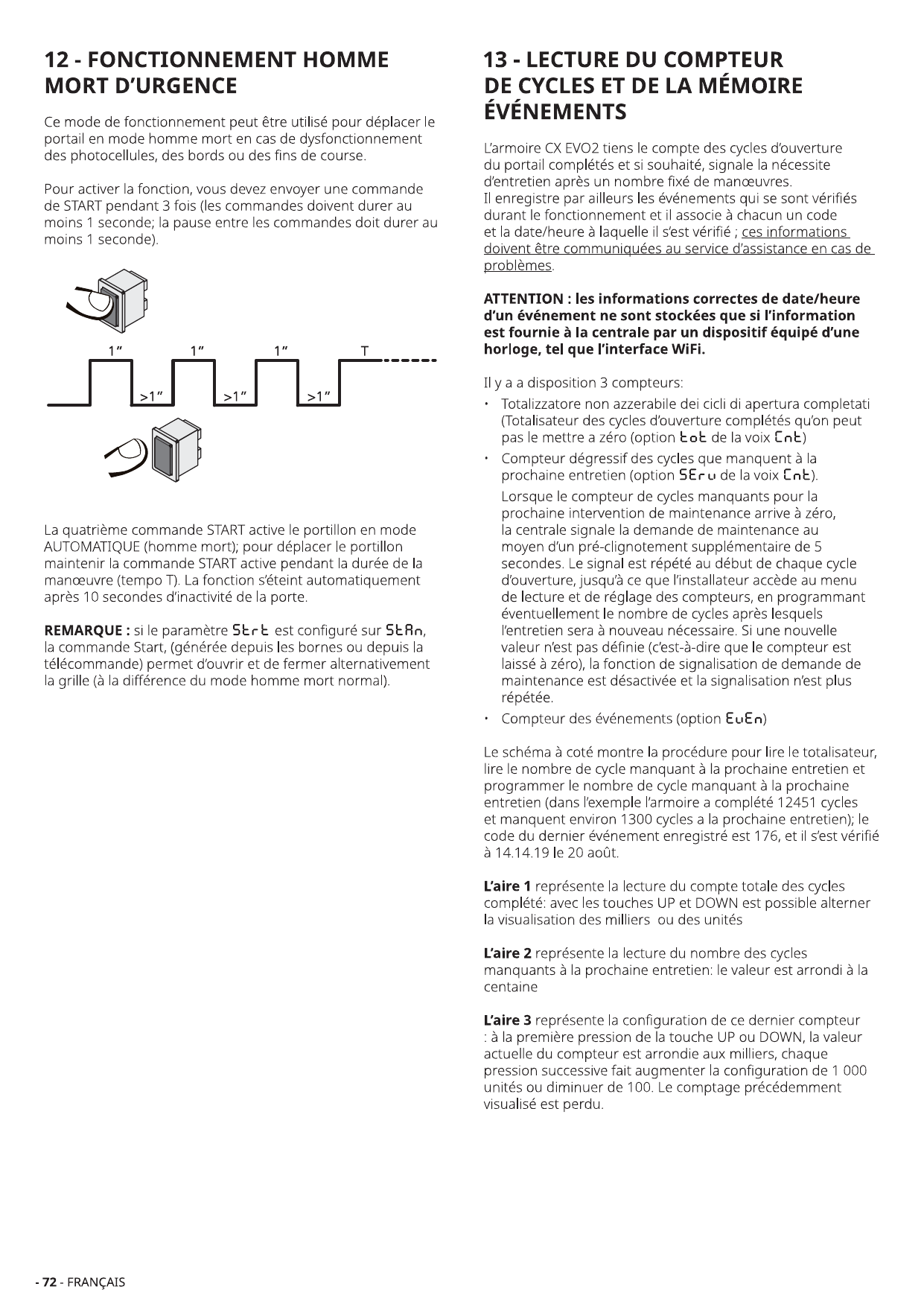

12. Fonctionnement homme mort d'urgence

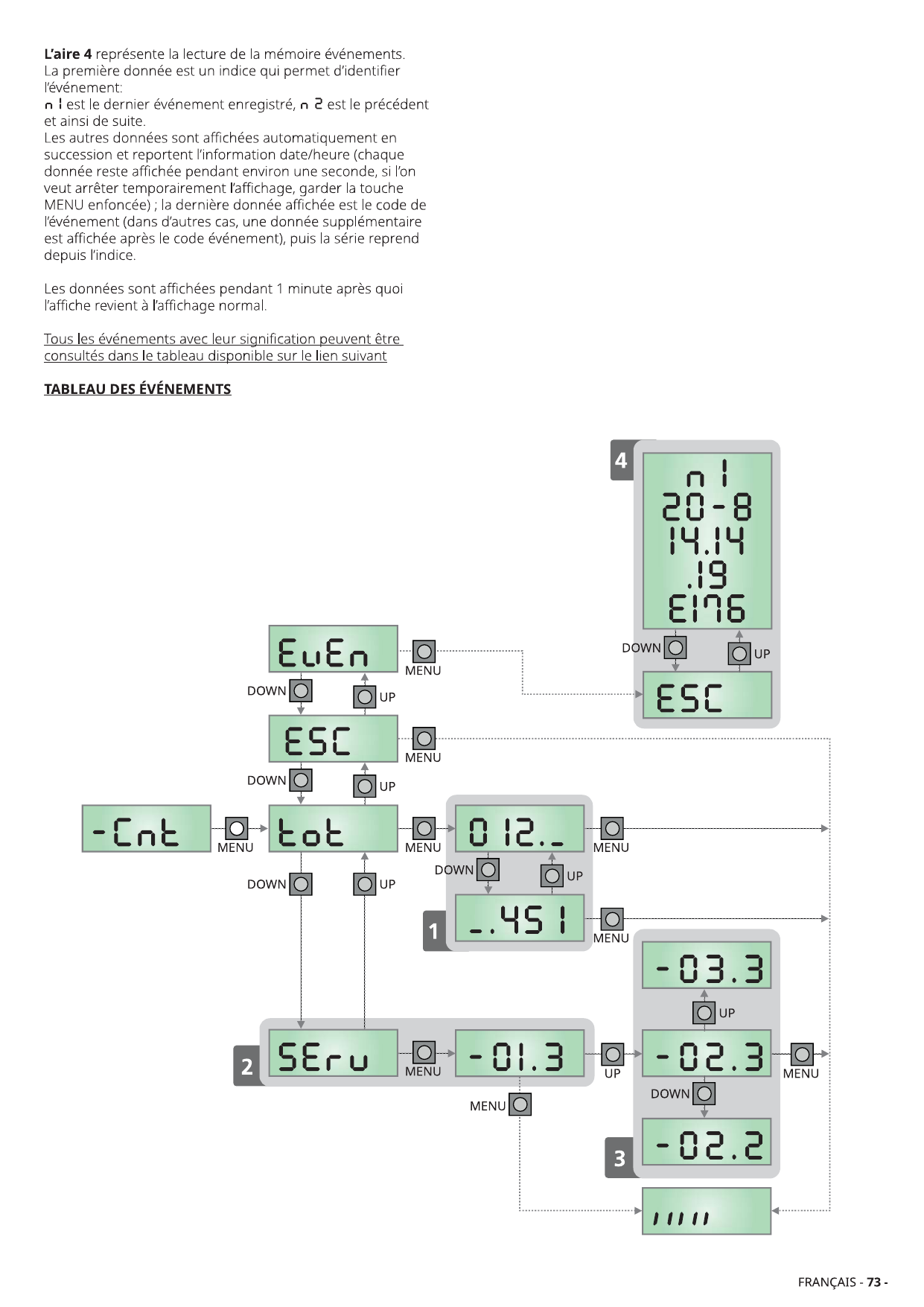

13. Lecture du compteur de cycles et de la mémoire événements
14. Configuration de l'armoire de commande
15. Anomalie de fonctionnement

1 - Conseils importants

Pour tout précision technique ou problème d'installation V2 dispose d'un Service Clients à Votre disposition du lundi au vendredi de 8:30 à 12:30 et de 14:00 heures à 18:00 heures au numéro +39-0172.812411

V2 se réserve le droit d'apporter d'éventuelles modifications au produit sans préavis; elle décline en outre toute responsabilité pour tous types de dommages aux personnes ou aux choses dus à une utilisation impropre ou à une mauvaise installation.

L'AUTOMATION DOIT ÊTRE RÉALISÉE CONFORMÉMENT AUX DISPOSITIFS NORMATIFS EUROPÉENS EN VIGUEUR:

• EN 60204-1 (Sécutité de la machinerie. Équipement électriquedes machines, partie 1: régles générales).
• EN 12453 (Sécutité dans liutilisation de fermetures automatisées, méthodes d'essai, conditions requises).

2 - Élimination du produit

Comme pour les opérations d'installation, même à la fin de la vie de ce produit, les opérations de démantèlement doivent être effectuées par un personnel qualifié.

Ce produit est composé de différents types de matériaux: certains peuvent être recyclés, d'autres doivent être éliminés. S'informer sur les systèmes de recyclage ou de mise au rebut prévus par les règlements en vigueur sur le territoire, pour cette catégorie de produit.

3 - Déclaration UE de conformité

Le fabricant V2 S.p.A., ayant son siège social a: Corso Principi di Piemonte 65, 12035, Racconigi (CN), Italie

Déclare sous sa propre responsabilité que les produits: CX EVO2

sont conformes aux directives suivantes:

• 2014/30/EU (Directive EMC)
• 2014/35/EU (Directive Basse tension)
• Directive RoHS-3 2017/2102

De plus, le produit est conforme aux normes suivantes : EN IEC 61000-6-2:2019, EN IEC 61000-6-3:2021 IEC 60335-1:2020

Racconigi, le 01/03/2024
Le représentant dûment habilité V2 S.p.A.
Roberto Rossi

4 - Caractéristiques techniques

	CX EVO2	CX EVO2 SP
Alimentation	230V / 50Hz	K ECO-24
Charge maximum absorbée par le réseau avec deux moteurs + accessoires	250W	250W
Charge nominale pour chaque sortie moteur	80W	80W
Charge max accessoires 24V (bornes L6-L7, L8-L7)	12W	12W
Cycle de travail (*)	80%	80%
Fusible de protection	2,5A	-
Poids	3000 g	1000 g
Dimensions	312 x 210 x 100 mm
Température de travail	-20 ÷ +60°C
Protection	IP55

	CX EVO2 120V
Alimentation	120V / 50-60Hz
Charge maximum absorbée par le réseau avec deux moteurs + accessoires	250W
Charge nominale pour chaque sortie moteur	80W
Charge max accessoires 24V (bornes L6-L7, L8-L7)	12W
Cycle de travail (*)	80%
Fusible de protection	2,5A
Poids	3000 g
Dimensions	312 x 210 x 100 mm
Température de travail	-20 ÷ +60°C
Protection	IP55

(*) le cycle de travail fait référence aux conditions suivantes : 2 moteurs à charge nominale. Température ambiante = 25°C

5 - Description de la centrale

La CX EVO2 est dotée d'un affichage qui permet, en plus d'une programmation aisée, le monitoring constant de l'état des entrées; de surcroît la structure à menus permet de poser de manière simple les temps de travail et les logiques de fonctionnement.

Dans le respect des lois européennes concernant la sécurité électrique et compatibilité électromagnétique (EN 60335-1, EN 50081-1 et EN 50082-1) elle est caractérisée par le total isolement électrique du circuit à basse tension (y compris les moteurs) par la tension de réseau.

Autres caractéristiques:

• Alimentation auto-protégée contre les courts-circuits à l'intérieur de l'armoire de commande, sur les moteurs et sur les accessoires branchés.
• Réglage de la puissance par découpage du courant.
• Détection d'obstacles par contrôle du courant sur le moteur (ampérométrique).
• Apprentissage automatique des temps de travail.
• Tests des dispositifs de sécurité (photocellules, barres palpeuses et mosfet) avant de chaque ouverture.
• Desactivation des entrée de sécurité à travers le menu de configuration: n'est pas necessaire pointer les bornes relatives à la securité pas installé, ça suffit dés-habiliter la fonction du menu relatif.
• Possibilité de fonctionnement en absence de la tension de réseau par paquet batteries en option (code 16Y016).
• Sortie en basse tension utilisable pour une lampe témoin ou pour un clignotant à 24V.
• Relais auxiliaire avec logique programmable pour éclairage de courtoisie, clignotant ou autre utilisation.
• Arrêt automatique de tous les périphériques lorsque la centrale ne commande pas le portail, pour maintenir la puissance absorbée en veille inférieure à 500 mW.

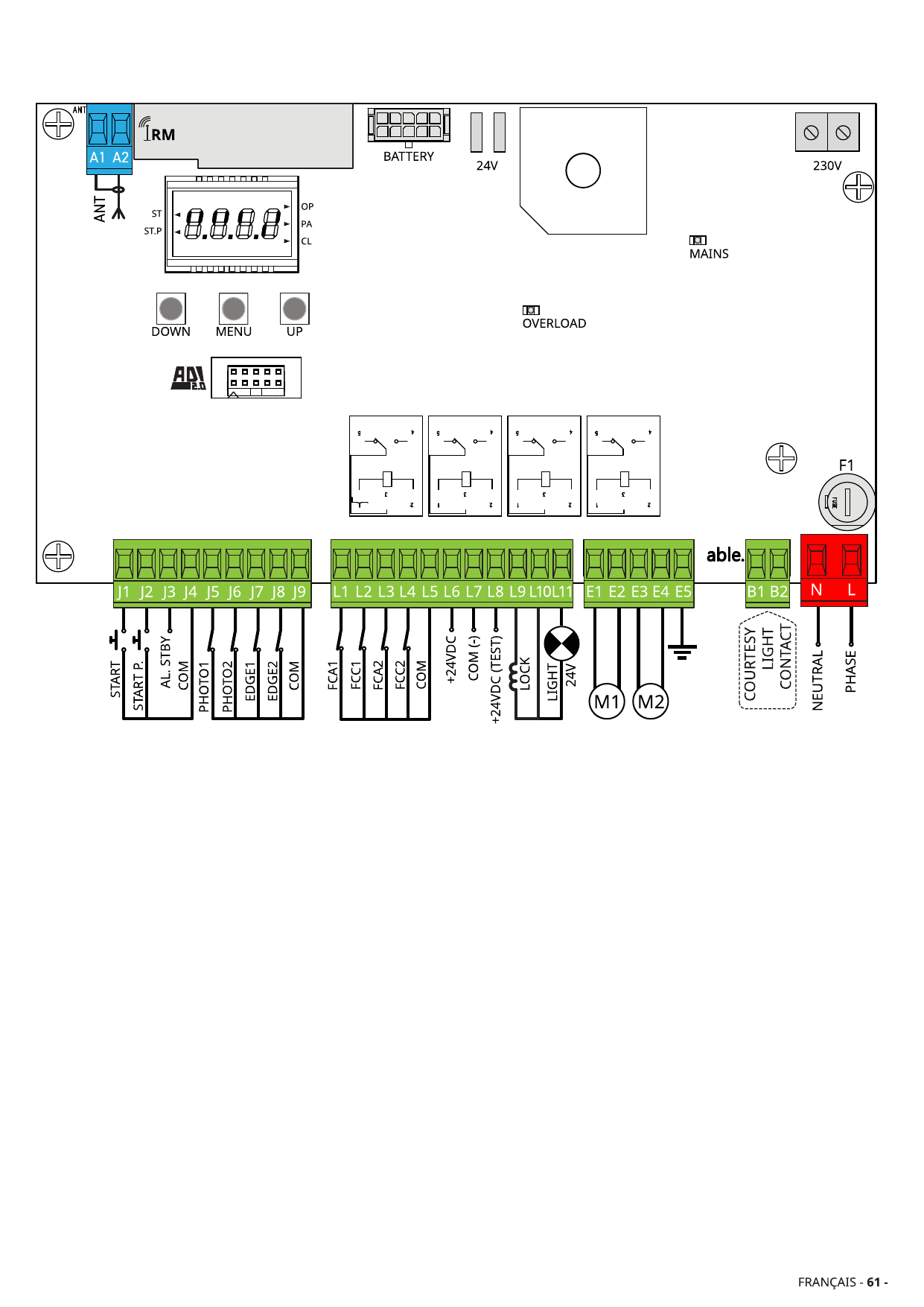

5.1 - Branchements électriques

A1	Blindage antenne
A2	Centrale antenne
J1	START - Commande d'ouverture pour le branchement de commande traditionnels avec contact N.O.
J2	START P. - Commande d'ouverture piéton pour le branchement de commande traditionnels avec contact N.O.
J3	Alimentation 24 Vdc pour les dispositifs d'activation disponible même lorsque la centrale est en veille (24V ± 15% / 3W)
J4	Commun (-)
J5	FOT1 - Photocellules type 1. Contact N.F.
J6	FOT2 - Photocellules type 2. Contact N.F.
J7	COS1 - Barres palpeuse type 1 (fixe). Contact N.F.
J8	COS2 - Barres palpeuse type 2 (mouvant). Contact N.F.
J9	Commun (-)
L1	Fin de course d'ouverture moteur 1 / Encodeur moteur 2
L2	Fin de course de fermeture moteur 1 / Encodeur moteur 2
L3	Fin de course d'ouverture moteur 2 / Encodeur moteur 1
L4	Fin de course de fermeture moteur 2 / Encodeur moteur 1
L5	Comune (-)
L6	Sortie d'alimentation 24 Vdc pour photocellules et autres accessoires éteints en mode veille
L7	Commun alimentation accessoires (-)
L8	Alimentation TX photocellules / barres palpeuses optiques (24 Vca) pour Test fonctionnel
L9-L10	Electro-blockage 12V
L10-L11	Lumière en basse tension (24V - 10W)
E1	Moteur 1 (OUVERTURE)
E2	Moteur 1 (FERMETURE)
E3	Moteur 2 (OUVERTURE)
E4	Moteur 2 (FERMETURE)
E5	TERRE
B1 - B2	Lumière de courtoisie ou clignotant 230V
L	Phase alimentation 230V / 120V
N	Neutre alimentation 230V / 120V
BATTERY	Connecteur pour batterie tampon ou panneau solaire
RM	Récepteur
ADI 2.0	Interface ADI 2.0
OVERLOAD	Signale surcharge sur l'alimentation des accessoires
MAINS	Signale que la centrale est alimentée
F1	2,5 A

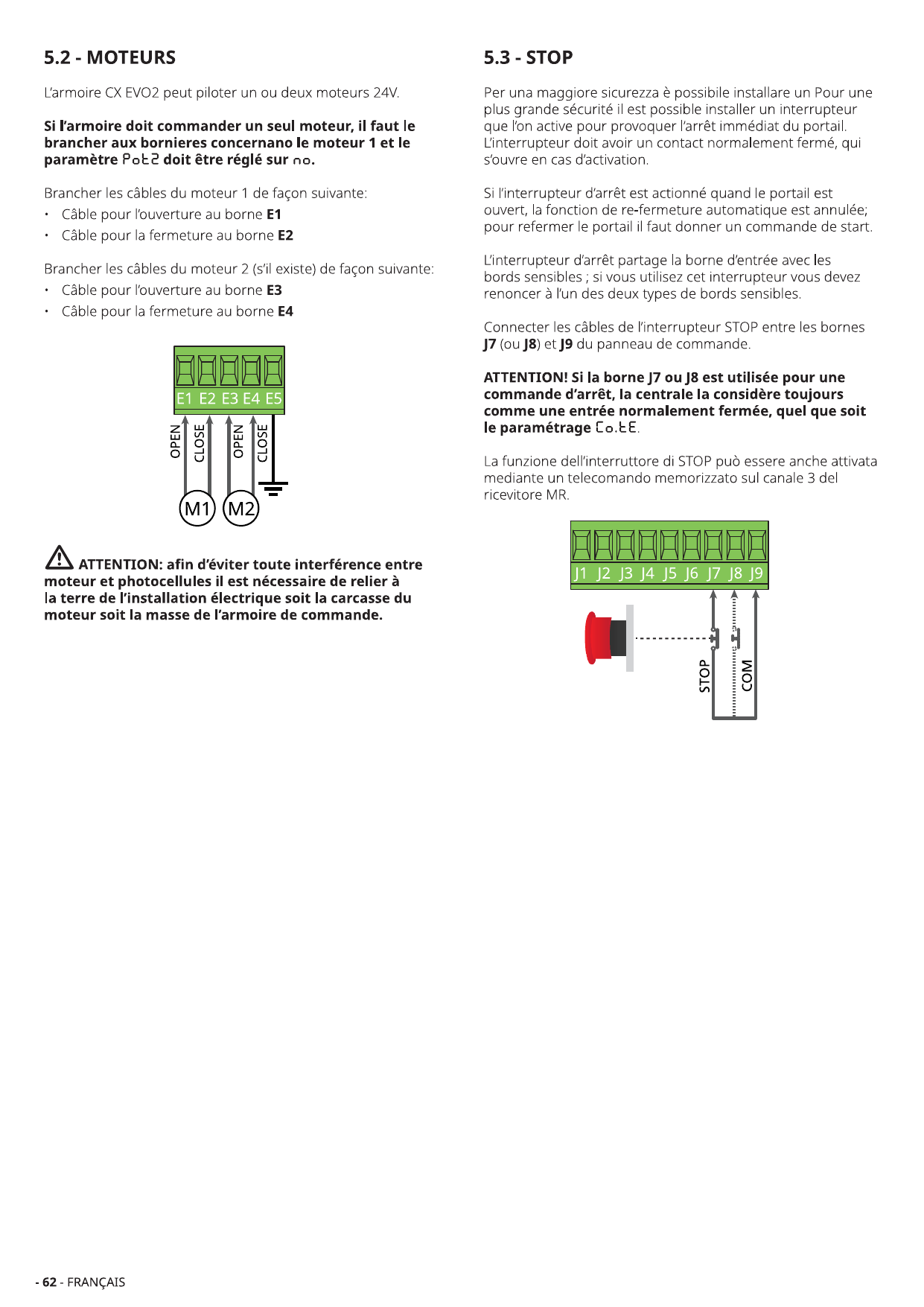

5.2 - Moteurs

L'armoire CX EVO2 peut piloter un ou deux moteurs 24V.

Si l'armoire doit commander un seul moteur, il faut le brancher aux bornieres concernano le moteur 1 et le paramètre Pot2 doit être réglé sur no.

Brancher les câbles du moteur 1 de façon suivante:

• Câble pour l'ouverture au borne E1
• Câble pour la fermeture au borne E2

Brancher les câbles du moteur 2 (s'il existe) de façon suivante:

• Câble pour l'ouverture au borne E3
• Câble pour la fermeture au borne E4

5.3 - Stop

Pour une plus grande sécurité il est possible installer un interrupteur que l'on active pour provoquer l'arrêt immédiat du portail. L'interrupteur doit avoir un contact normalement fermé, qui s'ouvre en cas d'activation.

Si l'interrupteur d'arrêt est actionné quand le portail est ouvert, la fonction de re-fermeture automatique est annulée; pour refermer le portail il faut donner un commande de start.

L'interrupteur d'arrêt partage la borne d'entrée avec les bords sensibles ; si vous utilisez cet interrupteur vous devez renoncer à l'un des deux types de bords sensibles.

Connecter les câbles de l'interrupteur STOP entre les bornes J7 (ou J8) et J9 du panneau de commande.

La fonction de l'interrupteur de STOP peut aussi être activée au moyen d'une télécommande mémorisée sur le canal 3 du récepteur MR.

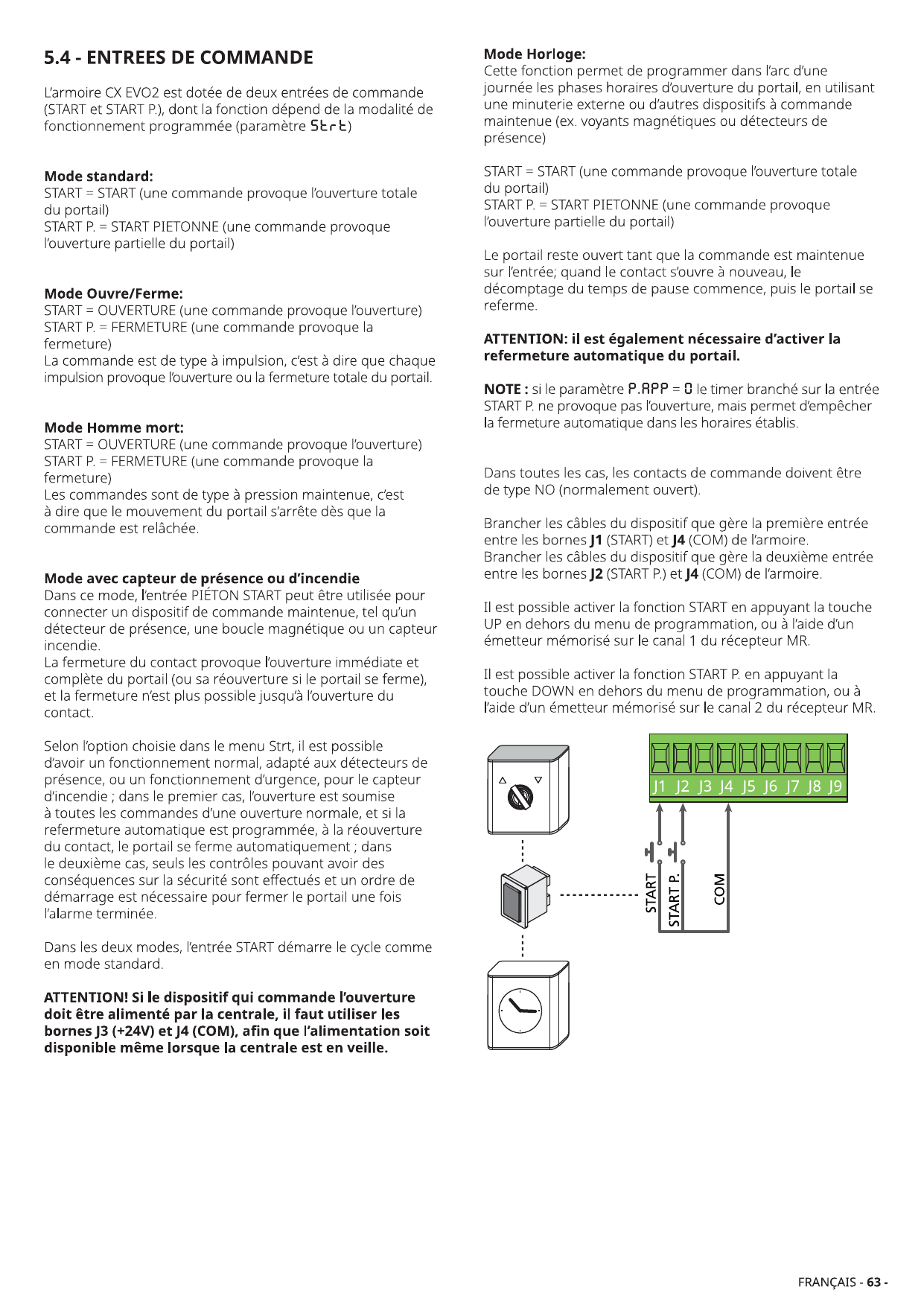

5.4 - Entrées de commande

L'armoire CX EVO2 est dotée de deux entrées de commande (START et START P.), dont la fonction dépend de la modalité de fonctionnement programmée (paramètre Strt)

Mode standard:

START = START (une commande provoque l'ouverture totale du portail)
START P. = START PIETONNE (une commande provoque l'ouverture partielle du portail)

Mode Ouvre/Ferme:

START = OUVERTURE (une commande provoque l'ouverture)
START P. = FERMETURE (une commande provoque la fermeture)
La commande est de type à impulsion, c'est à dire que chaque impulsion provoque l'ouverture ou la fermeture totale du portail.

Mode Homme mort:

START = OUVERTURE (une commande provoque l'ouverture)
START P. = FERMETURE (une commande provoque la fermeture)
Les commandes sont de type à pression maintenue, c'est à dire que le mouvement du portail s'arrête dès que la commande est relâchée.

Mode avec capteur de présence ou d'incendie

Dans ce mode, l'entrée PIÉTON START peut être utilisée pour connecter un dispositif de commande maintenue, tel qu'un détecteur de présence, une boucle magnétique ou un capteur incendie. La fermeture du contact provoque l'ouverture immédiate et complète du portail (ou sa réouverture si le portail se ferme), et la fermeture n'est plus possible jusqu'à l'ouverture du contact.

Selon l'option choisie dans le menu Strt, il est possible d'avoir un fonctionnement normal, adapté aux détecteurs de présence, ou un fonctionnement d'urgence, pour le capteur d'incendie ; dans le premier cas, l'ouverture est soumise à toutes les commandes d'une ouverture normale, et si la refermeture automatique est programmée, à la réouverture du contact, le portail se ferme automatiquement ; dans le deuxième cas, seuls les contrôles pouvant avoir des conséquences sur la sécurité sont effectués et un ordre de démarrage est nécessaire pour fermer le portail une fois l'alarme terminée.

Dans les deux modes, l'entrée START démarre le cycle comme en mode standard.

Mode Horloge:

Cette fonction permet de programmer dans l'arc d'une journée les phases horaires d'ouverture du portail, en utilisant une minuterie externe ou d'autres dispositifs à commande maintenue (ex. voyants magnétiques ou détecteurs de présence)

START = START (une commande provoque l'ouverture totale du portail)
START P. = START PIETONNE (une commande provoque l'ouverture partielle du portail)

Le portail reste ouvert tant que la commande est maintenue sur l'entrée; quand le contact s'ouvre à nouveau, le décomptage du temps de pause commence, puis le portail se referme.

NOTE : si le paramètre P.APP = 0 le timer branché sur l'entrée START P. ne provoque pas l'ouverture, mais permet d'empêcher la fermeture automatique dans les horaires établis.

Dans toutes les cas, les contacts de commande doivent être de type NO (normalement ouvert).

Brancher les câbles du dispositif que gère la première entrée entre les bornes J1 (START) et J4 (COM) de l'armoire. Brancher les câbles du dispositif que gère la deuxième entrée entre les bornes J2 (START P.) et J4 (COM) de l'armoire.

Il est possible activer la fonction START en appuyant la touche UP en dehors du menu de programmation, ou à l'aide d'un émetteur mémorisé sur le canal 1 du récepteur MR.

Il est possible activer la fonction START P. en appuyant la touche DOWN en dehors du menu de programmation, ou à l'aide d'un émetteur mémorisé sur le canal 2 du récepteur MR.

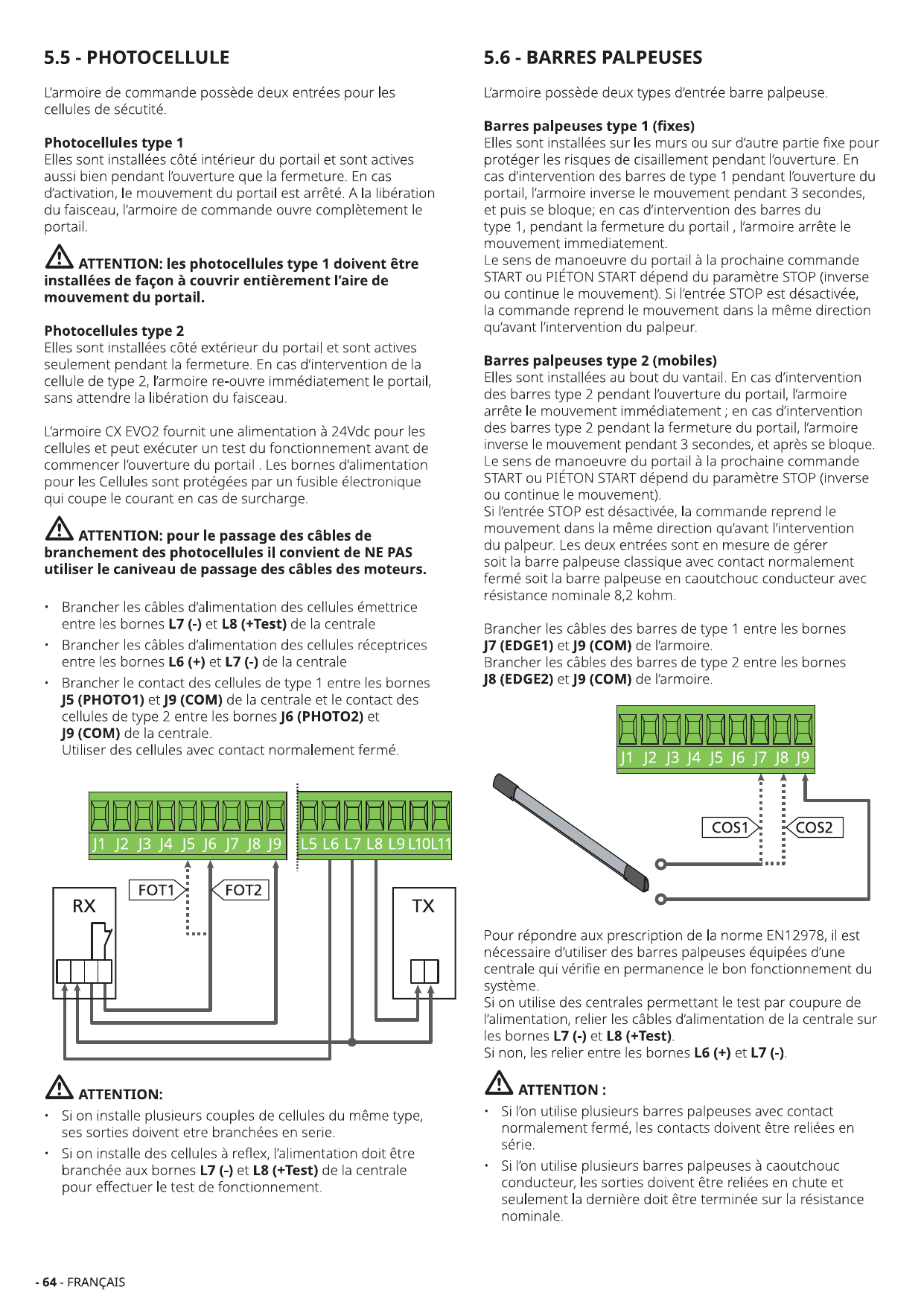

5.5 - Photocellule

L'armoire de commande possède deux entrées pour les cellules de sécutité.

Photocellules type 1

Elles sont installées côté intérieur du portail et sont actives aussi bien pendant l'ouverture que la fermeture. En cas d'activation, le mouvement du portail est arrêté. A la libération du faisceau, l'armoire de commande ouvre complètement le portail.

Photocellules type 2

Elles sont installées côté extérieur du portail et sont actives seulement pendant la fermeture. En cas d'intervention de la cellule de type 2, l'armoire re-ouvre immédiatement le portail, sans attendre la libération du faisceau.

L'armoire CX EVO2 fournit une alimentation à 24Vdc pour les cellules et peut exécuter un test du fonctionnement avant de commencer l'ouverture du portail. Les bornes d'alimentation pour les Cellules sont protégées par un fusible électronique qui coupe le courant en cas de surcharge.

• Brancher les câbles d'alimentation des cellules émettrice entre les bornes L7 (-) et L8 (+Test) de la centrale
• Brancher les câbles d'alimentation des cellules réceptrices entre les bornes L6 (+) et L7 (-) de la centrale
• Brancher le contact des cellules de type 1 entre les bornes J5 (PHOTO1) et J9 (COM) de la centrale et le contact des cellules de type 2 entre les bornes J6 (PHOTO2) et J9 (COM) de la centrale. Utiliser des cellules avec contact normalement fermé.

5.6 - Barres palpeuses

L'armoire possède deux types d'entrée barre palpeuse.

Barres palpeuses type 1 (fixes)

Elles sont installées sur les murs ou sur d'autre partie fixe pour protéger les risques de cisaillement pendant l'ouverture. En cas d'intervention des barres de type 1 pendant l'ouverture du portail, l'armoire inverse le mouvement pendant 3 secondes, et puis se bloque; en cas d'intervention des barres du type 1, pendant la fermeture du portail , l'armoire arrête le mouvement immediatement.

Le sens de manoeuvre du portail à la prochaine commande START ou PIÉTON START dépend du paramètre STOP (inverse ou continue le mouvement). Si l'entrée STOP est désactivée, la commande reprend le mouvement dans la même direction qu'avant l'intervention du palpeur.

Barres palpeuses type 2 (mobiles)

Elles sont installées au bout du vantail. En cas d'intervention des barres type 2 pendant l'ouverture du portail, l'armoire arrête le mouvement immédiatement ; en cas d'intervention des barres type 2 pendant la fermeture du portail, l'armoire inverse le mouvement pendant 3 secondes, et après se bloque. Le sens de manoeuvre du portail à la prochaine commande START ou PIÉTON START dépend du paramètre STOP (inverse ou continue le mouvement).

Si l'entrée STOP est désactivée, la commande reprend le mouvement dans la même direction qu'avant l'intervention du palpeur. Les deux entrées sont en mesure de gérer soit la barre palpeuse classique avec contact normalement fermé soit la barre palpeuse en caoutchouc conducteur avec résistance nominale 8,2 kohm.

Brancher les câbles des barres de type 1 entre les bornes J7 (EDGE1) et J9 (COM) de l'armoire. Brancher les câbles des barres de type 2 entre les bornes J8 (EDGE2) et J9 (COM) de l'armoire.

Pour répondre aux prescription de la norme EN12978, il est nécessaire d'utiliser des barres palpeuses équipées d'une centrale qui vérifie en permanence le bon fonctionnement du système. Si on utilise des centrales permettant le test par coupure de l'alimentation, relier les câbles d'alimentation de la centrale sur les bornes L7 (-) et L8 (+Test). Si non, les relier entre les bornes L6 (+) et L7 (-).

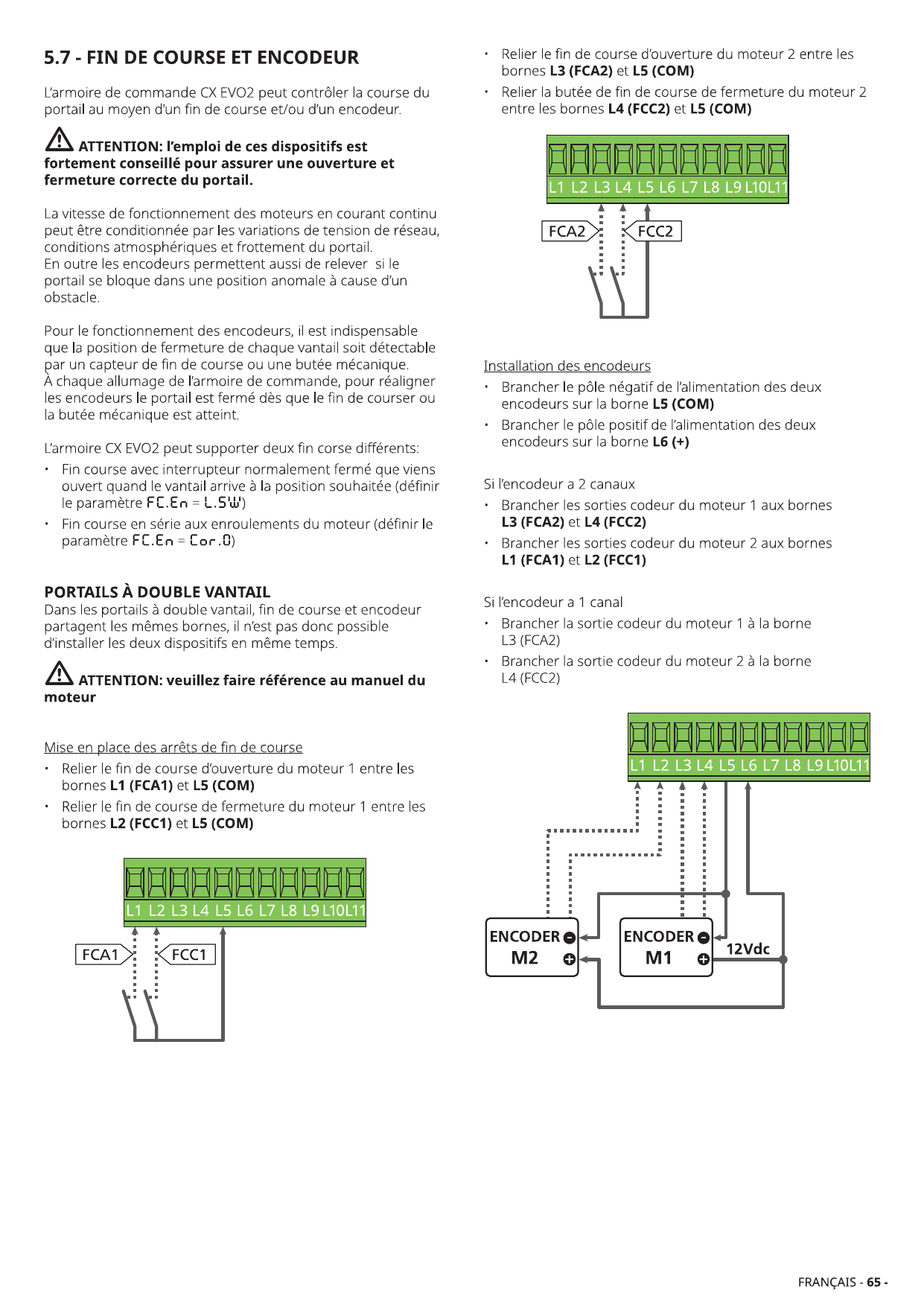

5.7 - Fin de course et encodeur

L'armoire de commande CX EVO2 peut contrôler la course du portail au moyen d'un fin de course et/ou d'un encodeur.

La vitesse de fonctionnement des moteurs en courant continu peut être conditionnée par les variations de tension de réseau, conditions atmosphériques et frottement du portail. En outre les encodeurs permettent aussi de relever si le portail se bloque dans une position anomale à cause d'un obstacle.

Pour le fonctionnement des encodeurs, il est indispensable que la position de fermeture de chaque vantail soit détectable par un capteur de fin de course ou une butée mécanique. À chaque allumage de l'armoire de commande, pour réaligner les encodeurs le portail est fermé dès que le fin de courser ou la butée mécanique est atteint.

L'armoire CX EVO2 peut supporter deux fin corse différents:

• Fin course avec interrupteur normalement fermé que viens ouvert quand le vantail arrive à la position souhaitée (définir le paramètre FC.En = L.SW)
• Fin course en série aux enroulements du moteur (définir le paramètre FC.En = Cor.0)

Portails à double vantail

Dans les portails à double vantail, fin de course et encodeur partagent les mêmes bornes, il n'est pas donc possible d'installer les deux dispositifs en même temps.

Mise en place des arrêts de fin de course

• Relier le fin de course d'ouverture du moteur 1 entre les bornes L1 (FCA1) et L5 (COM)
• Relier le fin de course de fermeture du moteur 1 entre les bornes L2 (FCC1) et L5 (COM)
• Relier le fin de course d'ouverture du moteur 2 entre les bornes L3 (FCA2) et L5 (COM)
• Relier la butée de fin de course de fermeture du moteur 2 entre les bornes L4 (FCC2) et L5 (COM)

Installation des encodeurs

• Brancher le pôle négatif de l'alimentation des deux encodeurs sur la borne L5 (COM)
• Brancher le pôle positif de l'alimentation des deux encodeurs sur la borne L6 (+)

Si l'encodeur a 2 canaux

• Brancher les sorties codeur du moteur 1 aux bornes L3 (FCA2) et L4 (FCC2)
• Brancher les sorties codeur du moteur 2 aux bornes L1 (FCA1) et L2 (FCC1)

Si l'encodeur a 1 canal

• Brancher la sortie codeur du moteur 1 à la borne L3 (FCA2)
• Brancher la sortie codeur du moteur 2 à la borne L4 (FCC2)

REMARQUE: les configurations par défaut de l'armoire de commande respectent les points 1 et 2

1. Donner une commande de START:
   • si les deux vantaux commencent à bouger, les fils sont correctement reliés
   • si l'afficheur visualise Err9 dès que le vantail 1 commence à bouger, inverser les fils reliés aux bornes L3 (FCA2) et L4 (FCC2)
   • si l'afficheur visualise Err9 dès que le vantail 2 commence à bouger, inverser les fils reliés aux bornes L1 (FCA1) et L2 (FCC1)

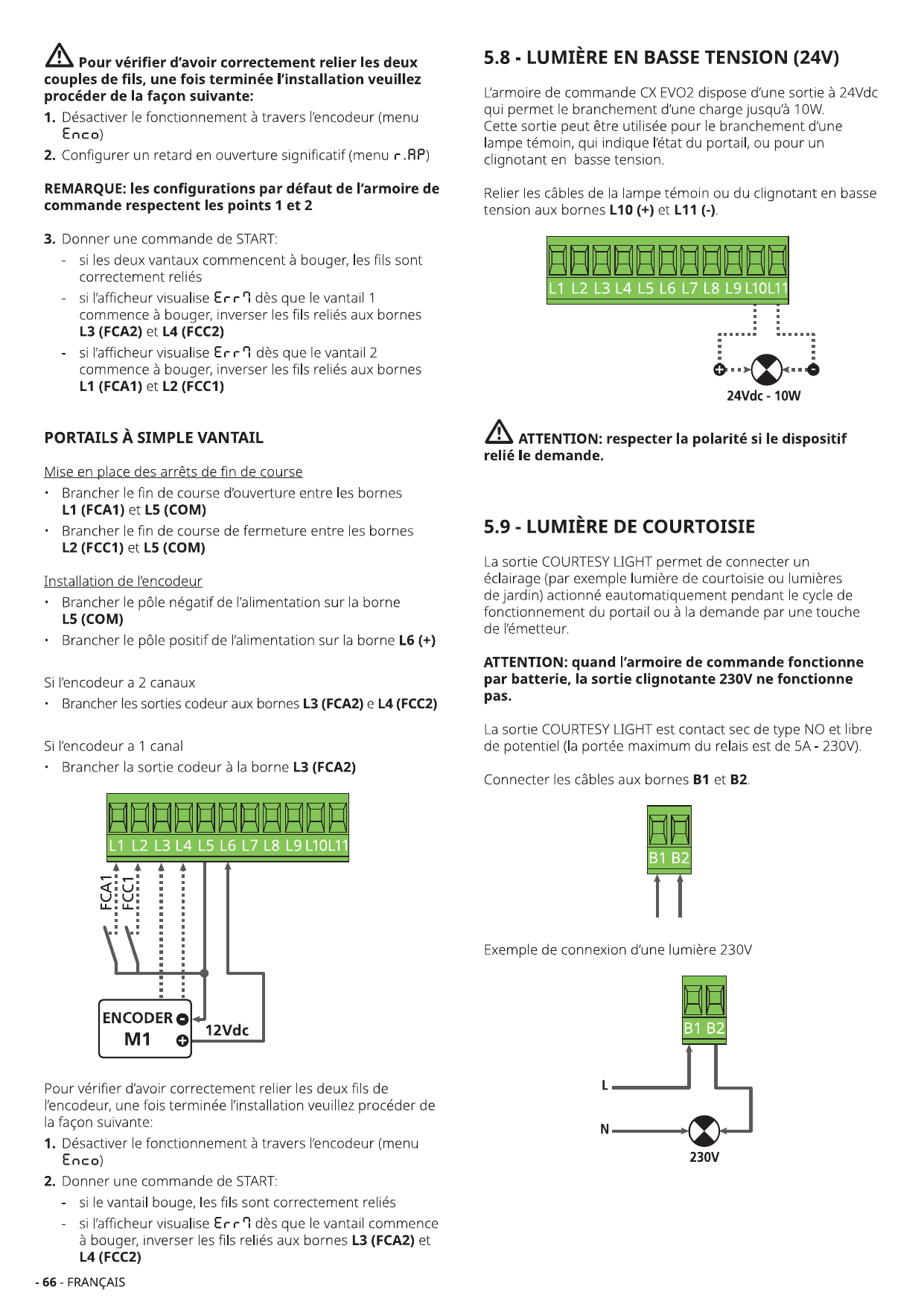

Portails à simple vantail

Mise en place des arrêts de fin de course

• Brancher le fin de course d'ouverture entre les bornes L1 (FCA1) et L5 (COM)
• Brancher le fin de course de fermeture entre les bornes L2 (FCC1) et L5 (COM)

Installation de l'encodeur

• Brancher le pôle négatif de l'alimentation sur la borne L5 (COM)
• Brancher le pôle positif de l'alimentation sur la borne L6 (+)

Si l'encodeur a 2 canaux

• Brancher les sorties codeur aux bornes L3 (FCA2) e L4 (FCC2)

Si l'encodeur a 1 canal

• Brancher la sortie codeur à la borne L3 (FCA2)

Pour vérifier d'avoir correctement relier les deux fils de l'encodeur, une fois terminée l'installation veuillez procéder de la façon suivante:

1. Désactiver le fonctionnement à travers l'encodeur (menu Enco)
2. Donner une commande de START:
   • si le vantail bouge, les fils sont correctement reliés
   • si l'afficheur visualise Err9 dès que le vantail commence à bouger, inverser les fils reliés aux bornes L3 (FCA2) et L4 (FCC2)

5.8 - Lumière en basse tension (24V)

L'armoire de commande CX EVO2 dispose d'une sortie à 24Vdc qui permet le branchement d'une charge jusqu'à 10W. Cette sortie peut être utilisée pour le branchement d'une lampe témoin, qui indique l'état du portail, ou pour un clignotant en basse tension.

Relier les câbles de la lampe témoin ou du clignotant en basse tension aux bornes L10 (+) et L11 (-).

5.9 - Lumière de courtoisie

La sortie COURTESY LIGHT permet de connecter un éclairage (par exemple lumière de courtoisie ou lumières de jardin) actionné eautomatiquement pendant le cycle de fonctionnement du portail ou à la demande par une touche de l'émetteur.

La sortie COURTESY LIGHT est contact sec de type NO et libre de potentiel (la portée maximum du relais est de 5A - 230V).

Connecter les câbles aux bornes B1 et B2.

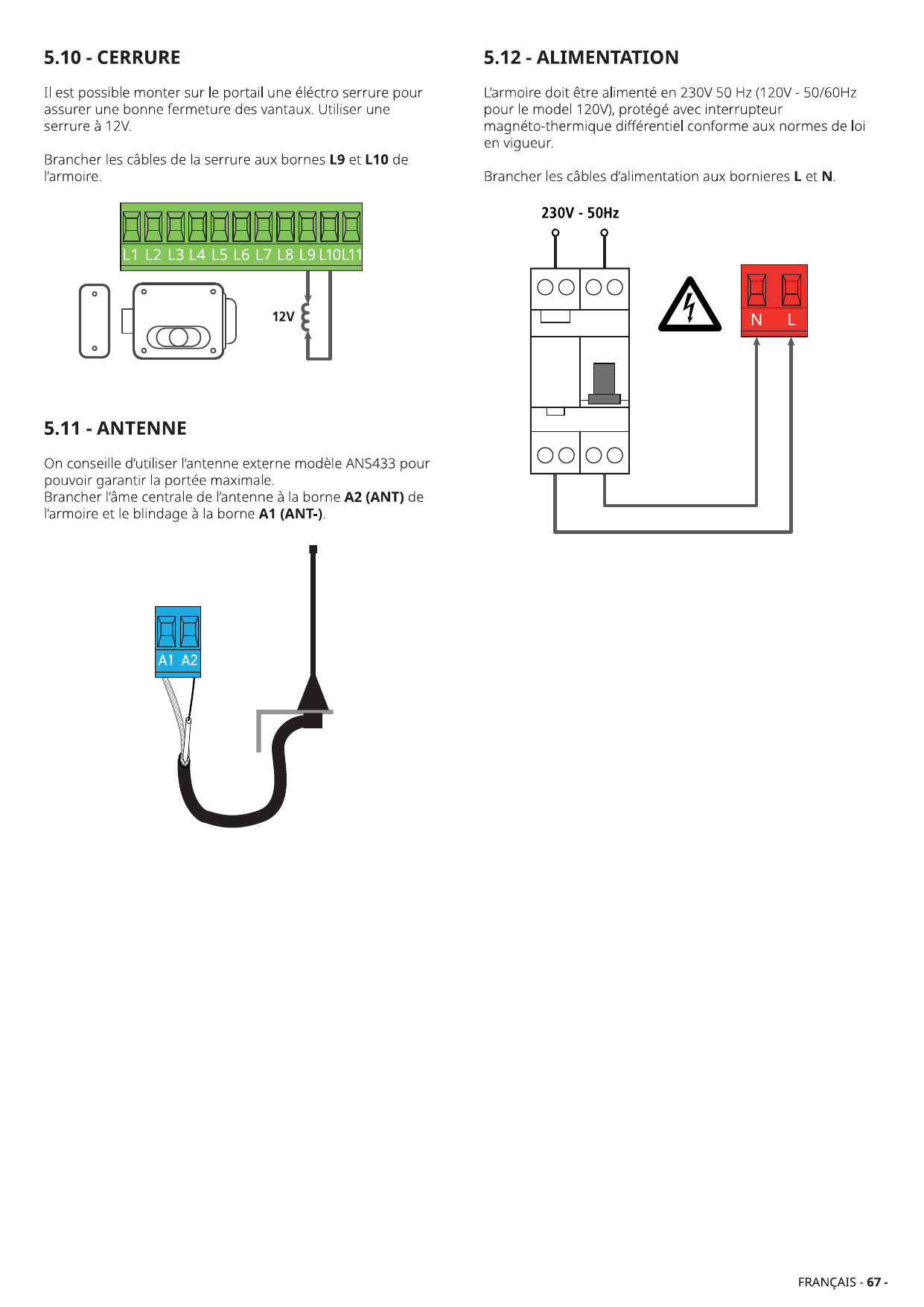

5.10 - Serrure

Il est possible monter sur le portail une éléctro serrure pour assurer une bonne fermeture des vantaux. Utiliser une serrure à 12V.

Brancher les câbles de la serrure aux bornes L9 et L10 de l'armoire.

5.11 - Antenne

On conseille d'utiliser l'antenne externe modèle ANS433 pour pouvoir garantir la portée maximale. Brancher l'âme centrale de l'antenne à la borne A2 (ANT) de l'armoire et le blindage à la borne A1 (ANT-).

5.12 - Alimentation

L'armoire doit être alimentée en 230V 50 Hz (120V - 50/60Hz pour le model 120V), protégé avec interrupteur magnéto-thermique différentiel conforme aux normes de loi en vigueur.

Brancher les câbles d'alimentation aux bornieres L et N.

6 - Récepteur embrochable

L'armoire CX EVO2 est prévue pour le branchement d'un récepteur de la série MR.

Le module récepteur MR est doté de 4 canaux. A chacun on a associé une fonction de l'armoire CX EVO2:

• CANAL 1 → START
• CANAL 2 → START PIÉTON
• CANAL 3 → STOP
• CANAL 4 → LUMIERES DE COURTOISIE

7 - Interface ADI

L'interface ADI (Additonal Devices Interface) dont la centrale CX EVO2 est équipée permet de raccorder des modules optionnels de la ligne V2.

Référez-vous au catalogue V2 ou à la documentation technique pour voir quels modules optionnels avec interface ADI sont disponibles pour cette armoire de commande.

Pour quelques dispositifs il est possible de configurer le mode avec lequel ils s'interfacent avec l'armoire de commande, en outre il est nécessaire d'activer l'interface pour faire en sorte que l'armoire de commande tienne compte des signalisations qui arrivent du dispositif ADI.

Se référer au menu de programmation i.Adi pour activer l'interface ADI et accéder au menu de configuration du dispositif.

Le dispositif ADI peut signaler des alarmes de type photocellule, barre palpeuse ou stop:

• Alarme type photocellule - le portail s'arrête, quand l'alarme cesse il repart en ouverture.
• Alarme type barre palpeuse - dans le portail il inverse le mouvement pendant 3 secondes.
• Alarme type stop - le portail s'arrête et il ne peut pas repartir tant que l'alarme ne cesse de sonner.

8 - Panneau de contrôle

Quand on active l'alimentation, l'armoire vérifie le correct fonctionnement de l'écran, en allumant tous les segments pour 1 sec. 8.8.8.8. Dans la seconde suivante, le modèle CE.2 est indiqué. Dans les 1,5 sec. suivants, vient visualisée la version du logiciel, pour exemple Pr 1.0.

A la fine de ce test vient visualisé le panneau de contrôle.

Le panneau de contrôle signale l'état physique des contacts à la plaque à bornes et des touches de programmation: si le segment vertical en haut est allumé, le contact est fermé; si le segment vertical en bas est allumé, le contact est ouvert (le dessin indiqué ci dessus illustre le cas où les entrées: START, START PIÉTON, PHOTOCELLLULE 1, PHOTOCELLLULE 2, BARRE PALPEUSE 1, BARRE PALPEUSE 2 et STOP ont été toutes raccordées correctement).

Les segments indiqués avec SECURITE A DISTANCE affichent l'état des sécurité à distance du dispositif inséré dans le connecteur ADI.

• Si l'interface ADI n'est pas activée (aucun dispositif relié), les deux segments restent éteints.
• Si le dispositif signale une alarme de type photocellule, le segment en haut s'allume.
• Si le dispositif signale une alarme de type barre palpeuse, le segment en bas s'allume.
• Si le dispositif signale une alarme de type stop, les deux segments clignotent.

Les points entre les chiffres de l'afficheur indiquent l'état des boutons de programmation: quand on presse une touche, le point relatif s'allume.

Les flèches à la gauche de l'afficheur indiquent l'état des entrées de start. Les flèches s'allument quand l'entrée relative se ferme.

Les flèches à droite de l'afficheur indiquent l'état du portail:

• La flèche plus en haut s'allume quand le portail est en phase d'ouverture. Si elle clignote elle indique que l'ouverture a été causée par l'intervention d'un dispositif de sûreté (barre palpeuse ou détecteur d'obstacles).
• La flèche centrale indique que le portail est en état de repos. Si elle clignote cela signifie que le comptage du temps pour la fermeture automatique est actif.
• La flèche plus en bas s'allume quand le portail est en phase de fermeture. Si elle clignote cela indique que la fermeture a été causée par l'intervention d'un dispositif de sûreté (barre palpeuse ou détecteur d'obstacles).

8.1 - Emploi des touches DOWN et UP pour la programmation

La programmation des fonctions et des temps de l'armoire de commande est exécutée depuis un menu de configuration prévu à cet effet, accessible et explorable au moyen des 3 touche DOWN, MENU et UP se trouvant au dessous de l'afficheur.

Pour activer le mode programmation (l'afficheur doit visualiser le panneau de contrôle) appuyer et maintenir enfoncée la touche MENU jusqu'à quand à l'afficheur fera apparaître -PrG.

En maintenant pressée la touche MENU les 4 menus principaux suivants défilent à l'écran:

• -PrG PROGRAMMATION DE L'ARMOIRE DE COMMANDE
• -Cnt COMPTEURS
• -APP AUTO-APPRENTISSAGE DES TEMPS DE TRAVAIL
• -dEF CHARGEMENT DES PARAMÈTRES DE DÉFAUT

Pour entrer dans un des 4 menus principaux il suffit de relâcher la touche MENU quand le menu concerné est visualisé à l'écran.

Pour se déplacer à l'intérieur des 4 menus principaux presser la touche UP ou DOWN pour le défilement des diverses options de menu; En pressant la touche MENU on visualise la valeur actuelle de l'option sélectionnée et on peut éventuellement la modifier.

9 - Configuration rapide

Ce paragraphe illustre une procédure rapide pour configurer l'armoire de commande et la mettre immédiatement en œuvre.

On conseille de suivre du début ces notices, pour vérifier rapidement le correct fonctionnement de l'armoire, du moteur et des accessoires.

1. Rappeler la configuration de défaut (chapitre 10)

1. Configurer les paramètres StoP - Fot1 - Fot2 - CoS1 - CoS2 en fonction des sécurités installées sur le portail (chapitre 5)
2. Démarrer le cycle d'auto-apprentissage (chapitre 11)
3. Vérifier le fonctionnement correct de l'automation et si nécessaire modifier la configuration des paramètres désirés. Pour la position des rubriques à l'intérieur du menu et pour les options disponibles pour chaque rubrique, il faut faire référence au paragraphe " Configuration de l'armoire ".

10 - Chargement des paramètres par défaut

En cas de besoin, il est possible de réinitialiser tous les paramètres à leur valeur par défaut (voir le tableau récapitulatif final).

1. Maintenir enfoncée la touche MENU jusqu'à quand l'afficheur visualise -dEF
2. Relâcher la touche MENU: l'afficheur visualise ESC (presser la touche MENU uniquement si l'on désire sortir de ce menu)
3. Presser la touche DOWN: L'afficheur visualise -dEF
4. Presser la touche MENU: L'afficheur visualise no
5. Presser la touche DOWN: L'afficheur visualise Si
6. Presser la touche MENU: tous les paramètres sont réécrits avec leur valeur de défaut et l'afficheur visualise le panneau de contrôle.

11 - Auto-apprentissage des temps de travail

Ce MENU permet de mémoriser automatiquement les temps pour ouvrir et fermer le portail.

Placer les portes ou la porte à mi-course et poursuivre avec les points suivants :

1. Maintenir enfoncée la touche MENU jusqu'à ce que l'écran affiche -APP
2. Relâchez le bouton MENU et sélectionnez le type d'apprentissage que vous souhaitez effectuer à l'aide des boutons UP e DOWN :
   • ESC : aucun apprentissage n'est effectué. Appuyer sur le bouton MENU revient au fonctionnement normal
   • t.LAu : apprentissage de position : le portail effectue un cycle à vitesse réduite (paramètre PoAL) pour acquérir les positions des fins de course. La procédure se déroulera comme suit :
     1. La porte 1 est ouverte durant quelques secondes
     2. La porte 2 est fermée jusqu'à ce qu'intervienne le fin de course ou que le capteur d'obstacles détecte que la porte est bloquée
     3. La porte 1 est fermée jusqu'à ce qu'intervienne le fin de course ou que le capteur d'obstacles détecte que la porte est bloquée
     4. Une manoeuvre d'ouverture est effectuée pour chaque porte, l'opération se termine lorsqu'intervient le fin de course ou que le capteur détecte que la porte est bloquée
     5. Une manoeuvre de fermeture est effectuée pour chaque porte, l'opération se termine lorsqu'intervient le fin de course ou que le capteur détecte que la porte est bloquée
   • AMP : apprentissage d'efforts : la porte effectue un cycle à vitesse normale pour acquérir les courants et stocke les valeurs de SEn.A et SEn.C
   • SMA : apprentissage de position + efforts : la porte exécute d'abord le cycle des positions d'apprentissage puis le cycle des efforts d'apprentissage
3. Appuyer sur la touche MENU pour démarrer le cycle d'auto-apprentissage : l'écran affichera le panneau de contrôle et lancera la procédure d'auto-apprentissage.

12 - Fonctionnement homme mort d'urgence

Ce mode de fonctionnement peut être utilisé pour déplacer le portail en mode homme mort en cas de dysfonctionnement des photocellules, des bords ou des fins de course.

Pour activer la fonction, vous devez envoyer une commande de START pendant 3 fois (les commandes doivent durer au moins 1 seconde; la pause entre les commandes doit durer au moins 1 seconde).

La quatrième commande START active le portillon en mode AUTOMATIQUE (homme mort); pour déplacer le portillon maintenir la commande START active pendant la durée de la manœuvre (tempo T). La fonction s'éteint automatiquement après 10 secondes d'inactivité de la porte.

REMARQUE : si le paramètre Strt est configuré sur StAn, la commande Start, (générée depuis les bornes ou depuis la télécommande), permet d'ouvrir et de fermer alternativement la grille (à la différence du mode homme mort normal).

13 - Lecture du compteur de cycles et de la mémoire événements

L'armoire CX EVO2 tiens le compte des cycles d'ouverture du portail complétés et si souhaité, signale la nécessite d'entretien après un nombre fixé de manœuvres. Il enregistre par ailleurs les événements qui se sont vérifiés durant le fonctionnement et il associe à chacun un code et la date/heure à laquelle il s'est vérifié ; ces informations doivent être communiquées au service d'assistance en cas de problèmes.

Il y a a disposition 3 compteurs:

• Totalisateur non azzerable des cycles d'ouverture complétés qu'on peut pas le mettre à zéro (option tot de la voix Cnt)
• Compteur dégressif des cycles que manquent à la prochaine entretien (option SErv de la voix Cnt). Lorsque le compteur de cycles manquants pour la prochaine intervention de maintenance arrive à zéro, la centrale signale la demande de maintenance au moyen d'un pré-clignotement supplémentaire de 5 secondes. Le signal est répété au début de chaque cycle d'ouverture, jusqu'à ce que l'installateur accède au menu de lecture et de réglage des compteurs, en programmant éventuellement le nombre de cycles après lesquels l'entretien sera à nouveau nécessaire. Si une nouvelle valeur n'est pas définie (c'est-à-dire que le compteur est laissé à zéro), la fonction de signalisation de demande de maintenance est désactivée et la signalisation n'est plus répétée.
• Compteur des événements (option EvEn)

Le schéma à coté montre la procédure pour lire le totalisateur, lire le nombre de cycle manquant à la prochaine entretien et programmer le nombre de cycle manquant à la prochaine entretien (dans l'exemple l'armoire a complété 12451 cycles et manquent environ 1300 cycles a la prochaine entretien); le code du dernier événement enregistré est 176, et il s'est vérifié à 14.14.19 le 20 août.

L'aire 1 représente la lecture du compte totale des cycles complété: avec les touches UP et DOWN est possible alterner la visualisation des milliers ou des unités

L'aire 2 représente la lecture du nombre des cycles manquants à la prochaine entretien: le valeur est arrondi à la centaine

L'aire 3 représente la configuration de ce dernier compteur : à la première pression de la touche UP ou DOWN, la valeur actuelle du compteur est arrondie aux milliers, chaque pression successive fait augmenter la configuration de 1 000 unités ou diminuer de 100. Le comptage précédemment visualisé est perdu.

L'aire 4 représente la lecture de la mémoire événements. La première donnée est un indice qui permet d'identifier l'évènement: n1 est le dernier événement enregistré, n2 est le précédent et ainsi de suite. Les autres données sont affichées automatiquement en succession et reportent l'information date/heure (chaque donnée reste affichée pendant environ une seconde, si l'on veut arrêter temporairement l'affichage, garder la touche MENU enfoncée) ; la dernière donnée affichée est le code de l'événement (dans d'autres cas, une donnée supplémentaire est affichée après le code événement), puis la série reprend depuis l'indice.

Les données sont affichées pendant 1 minute après quoi l'affiche revient à l'affichage normal.

Tous les événements avec leur signification peuvent être consultés dans le tableau disponible sur le lien suivant : TABLEAU DES ÉVÉNEMENTS

14 - Configuration de l'armoire

La programmation des fonctions et des temps de l'armoire est faite dans un menu propre de configuration au quel on peut accéder et dans le quel on peut se bouger à travers les touches DOWN, MENU et UP en bas de l'écran.

Pour activer le mode programmation en même temps que l'écran visualise le panneau de contrôle, appuyer et maintenir la touche MENU jusqu'à quand sur l'écran va apparaître l'écrite -PrG

Le menu de programmation consiste en une liste de paramètres configurables; le sigle qui s'affiche à l'écran indique le paramètre actuellement sélectionné.

• En appuyant la touche DOWN au paramètre suivant
• En appuyant la touche UP on retourne au paramètre précédent
• Appuyant la touche MENU on visualise la valeur actuelle du paramètre sélectionné et on peut éventuellement la modifiée

Le dernier paramètre du (FinE) permet de mémoriser les modifications effectuées et retourner au fonctionnement normal de la centrale. Pour mémoriser toute modification, il est impératif de sortir de programmation en validant le paramètre FinE.

REMARQUE: En maintenant appuyé la touche UP ou DOWN, les paramètres du menu de configuration défilent très vite, jusqu'à l'affichage FinE.

Paramètre	Valeur	Description	Default
P.APP	0 - 100	Ouverture partielle Pourcentage de la course exécutée par la grille en cas d'ouverture commandée avec l'option Start Piéton	25
t.C2P	0.5" - 1'00 / no	Temps de fermeture vantail 2 pendant le cycle piétonne Pendant le cycle d'ouverture partielle (accès piéton) le vantail 2 pourrait bouger légèrement à cause du vent ou du son propre poids ; en ce cas au moment de la fermeture, le vantail 1 pourrait toucher le vantail 2 et le portail ne reste pas parfaitement fermé. Pour éviter ça pendant les dernières seconds du cycle viens applique une légère force de fermeture au vantail 2. (no = Fonction désactivée)	no
r.AP	0.0" - 1'00	Retard du ventail en ouverture En ouverture le vantail 1 doit démarrer avant du vantail 2, pour éviter que les vantaux entrent en collision. L'ouverture du vantail 2 viens retardée pour le temps établit	1.0"
r.Ch	0.0" - 1'00	Retard du ventail en fermeture En fermeture le vantail 1 doit démarrer après le vantail 2, pour éviter que les vantaux entrent en collision. La fermeture du vantail 1 viens retardée pour le temps établit	3.0"
C2.rA	no / Si	Fermeture du vantail 2 pendant la temporisation d'ouverture no = Fonction désactivée ; Si = Fonction activée	no
t.SEr	0.5" - 1'00 / no	Temps serrure Avant que démarre l'ouverture, l'armoire excite l'électro-serrure pour la débloquer et permettre le mouvement du portail. Le temps t.SEr détermine la durée de l'excitation. ATTENTION: Si le portail n'est pas doué d'électro-serrure, établir le valeur no. (no = Fonction désactivée)	2.0"
t.ASE	0.0" - 1'00 / no	Temps avance serrare Quand l'électro-serrure est excitée, le portail reste ferme pour le temps t.ASE, ceci pour faciliter le déblocage. Si le temps t.ASE est inférieur à t.SEr, l'excitation de la serrure continue et les vantaux commencent à bouger. ATTENTION: Si le portail n'est pas doué d'électro-serrure, établir le valeur 0	1.0"
SEr.S	Si / no	Modalité serrure silencieuse Si = Fonction activée ; no = Fonction désactivée	Si
t.inu	0.5" - 1'00 / no	Temps coup de bélier Pour faciliter le déblocage de l'électro-serrure peut être utile gérer pour un court délai en fermeture les moteurs. L'armoire commande les moteurs en fermeture pour le temps établit. (no = Fonction désactivée)	no
t.PrE	0.5" - 1'00 / no	Temps clignotement préalable Avant de chaque mouvement du portail, le clignotant viens activé pour le temps t.PrE, pour signaler que commence le mouvement. (no = Fonction désactivée)	1.0"
t.PCh	0.5" - 1'00 / no	Temps de pré-clignotement différent pour la fermeture Si l'on assigne une valeur à ce paramètre, l'armoire de commande activera le pré-clignotement avant la phase de fermeture pour le temps préréglé dans ce menu (temps réglable de 0,5 à 1'00). (no = Temps de pré-clignotement égal à t.PrE)	no
Pot1	30-100	Puissance moteur 1 Le valeur visualisé montre le pourcentage face à la puissance maximum du moteur	80
Pot2	30-100 / no	Puissance moteur 2 Le valeur visualisé montre le pourcentage face à la puissance maximum du moteur. (no = Fonctionnement à un vantail)	80
Po.r1	10-70	Puissance moteur 1 pendant la phase de ralentissement Le valeur visualisé montre le pourcentage face à la puissance maximum du moteur	30
Po.r2	10-70	Puissance moteur 2 pendant la phase de ralentissement Le valeur visualisé montre le pourcentage face à la puissance maximum du moteur	30
Po.AL	10-70	Puissance utilisée pour le réalignement sur la butée Puissance utilisée dans la recherche de la position de la butée, dans les phases d'auto-apprentissage et après le reset	50
SPUn	Si / no	Démarrage Quand le portail est ferme et commence à bouger, il est contrasté par la force d'inertie initiale, en conséquence si le portail est très lourd, on risque que les vantaux ne bougent pas. Si on active la fonction SPUn, dans le 2 premiers seconds du mouvement de chaque vantail, l'armoire ne considère pas les valeurs Pot1 et Pot2 et gère les moteurs au maximum de la puissance pour gagner l'inertie du portail. (Si = activée ; no = désactivée)	no
rAM	0-10	Rampe de démarrage Pour ne pas solliciter excessivement le moteur, au début du mouvement la puissance est augmentée graduellement, jusqu'à atteindre la valeur introduite ou le 100% si le démarrage pleine puissance est activé. Plus haute est la valeur introduite, plus longue est la durée de la rampe, c'est-à-dire plus de temps est nécessaire pour atteindre la valeur de puissance nominale.	4
SEn1	1.0A-12.0A / no	Activation du détecteur d'obstacles sur le moteur 1 Ce menu permet le réglage de la sensibilité du capteur d'obstacles pour le moteur 1. Quand le courant absorbé par le moteur dépasse la valeur introduite, l'armoire relève une alarme. Quand le capteur intervient, le portail s'arrête et il est commandé en direction contraire pendant 3 secondes afin de dégager l'obstacle. La commande successive de Start fait reprendre le mouvement dans la direction précédente. REMARQUE: Si celle-ci est réglée à 0.0A la fonction est désactivée. ATTENTION: si les fins de course et le ralentissement sont désactivés, quand un obstacle est détecté l'armoire de commande interromp la phase d'ouverture ou fermeture en cours sans inverser le mouvement. (no = Fonction désactivée)	no
SEn2	1.0A-12.0A / no	Activation du détecteur d'obstacles sur le moteur 2 Ce menu permet le réglage de la sensibilité du capteur d'obstacles pour le moteur 2. Quand le courant absorbé par le moteur dépasse la valeur introduite, l'armoire relève une alarme. Quand le capteur intervient, le portail s'arrête et il est commandé en direction contraire pendant 3 secondes afin de dégager l'obstacle. La commande successive de Start fait reprendre le mouvement dans la direction précédente. REMARQUE: Si celle-ci est réglée à 0.0A la fonction est désactivée. ATTENTION: si les fins de course et le ralentissement sont désactivés, quand un obstacle est détecté l'armoire de commande interromp la phase d'ouverture ou fermeture en cours sans inverser le mouvement. (no = Fonction désactivée)	no
SEn.u	0 - 7	Réglage du capteur de vitesse Ce menu permet de régler la sensibilité du capteur de vitesse (encodeur virtuel), qui détermine tout décrochage. 0 = sensibilité minimale ; 7 = sensibilité maximale. Lorsque le capteur intervient, la centrale se comporte comme si elle avait détecté un obstacle.	1
rAAP	0 - 100	Ralentissement en ouverture Ce menu permet de régler le pourcentage de la course qui est exécutée à la vitesse réduite pendant le dernier parcours d'ouverture	20
rACh	0 - 100	Ralentissement en fermeture Ce menu permet de régler le pourcentage de la course qui est exécutée à la vitesse réduite pendant le dernier parcours de fermeture	20
MFC	0 - 40 / no	Marge sur le fin de course Ce menu permet d'établir qu'un obstacle, même si détecté avant la position de pause (porte ouverte), est quoi qu'il en soit interprété comme arrêt mécanique. (Valeur = Pourcentage de la course relative à la marge ; no = Fonction désactivée)	10
t.CuE	0.0" - 5.0"	Temps de fermeture vite après le ralentissement Si on va établir un temps de ralentissement différent de 0, il est possible que la vitesse du portail ne soit pas suffisante a faire déclencher la serrure pendant la fermeture. Si cette fonction est habilitée, après la fin de la phase de ralentissement, l'armoire commande la fermeture à vitesse normale (sans ralentissement) pour le temps établit, et après gère l'ouverture pour une fraction de second pour éviter de laisser le moteur sous effort. ATTENTION: Si le portail n'est pas doué d'électroserrure, établir le valeur 0	0.0"
St.AP	PAUS / ChiU / no	Start en ouverture Ce menu permet d'établir le comportement de l'armoire s'il reçoit un commande de Start pendant la phase d'ouverture. PAUS = Le portail s'arrête et entre en pause ; ChiU = Le portail commence immédiatement à se fermer ; no = Le portail continue à s'ouvrir (le commande est ignoré)	PAUS
St.Ch	StoP / APEr	Start en fermeture Ce menu permet d'établir le comportement de l'armoire s'on reçoit un commande de Start pendant la phase de fermeture. StoP = Le portail s'arrête et le cycle est considéré terminé ; APEr = Le portail se re-ouvre	StoP
St.PA	ChiU / no / PAUS	Start en pause Ce menu permet d'établir le comportement de l'armoire s'il reçoit un commande de Start pendant que le portail est ouvert ou en pause. ChiU = Le portail commence à se refermer ; no = Le commande est ignoré ; PAUS = le temps de pause est rechargé	ChiU
SPAP	PAUS / ChiU / no	Start piétonne en ouverture partielle Ce menu permet d'établir le comportement de l'armoire s'il reçoit un commande de Start Piétonne pendant la phase d'ouverture partielle. ATTENTION: Un commande de Start reçu en n'importe quelle phase d'ouverture totale cause une ouverture totale; le commande de Start Piétonne est toujours ignoré pendant une ouverture totale. PAUS = Le portail s'arrete et entre en pause ; ChiU = Le portail commence à se refermer ; no = Le portail continue à s'ouvrir (le commande est ignoré)	PAUS
Ch.AU	no / 0.5" - 20.0'	Fermeture automatique no = Fonction désactivée ; Valeur = Le portail referme après le temps de présélection	no
Ch.tr	no / 0.5" - 20.0'	Fermeture après le passage Cette fonction permet d'avoir une fermeture rapide apres le passage à travers du portail, donc on utilise d'habitude un temps inferieur à Ch.AU. no = Fonction désactivée ; Valeur = Le portail referme après le temps de présélection	no
PA.tr	no / Si	Pause après le passage Afin de rendre le plus bref possible le temps pendant lequel le portail reste ouvert, il est possible faire arrêter le portail dès que le passage devant les photocellules est détecté. Si le fonctionnement automatique est activé, le temps de pause est Ch.tr. no = Fonction désactivée ; Si = Fonction activée	no
LUCi	t.LUC / no / CiCL	Lumière de courtoisie Ce menu permet de configurer le fonctionnement de la sortie contact sec (B1-B2). t.LUC = Fonctionnement temporisé (de 0 à 20') ; no = Fonction désactivée ; CiCL = Allumée pour toute la durée du cycle	t.LUC 1'00
AUS	tiM / biSt / Mon	Canal auxiliaire Ce menu permet de configurer le fonctionnement de la sortie contact sec B1-B2 lorsque celle ci est pilotée au moyen d'une télécommande mémorisée sur le canal 4 du récepteur. tiM = Fonctionnement temporisé (de 0 à 20') ; biSt = Fonctionnement bistable ; Mon = Fonctionnement monostable	Mon
SPiA	no / FLSh / W.L.	Configuration sortie lumière en basse tension Ce menu permet de configurer le fonctionnement de la sortie clignotante. no = Non utilisée ; FLSh = Fonction clignotant (fréquence fixe) ; W.L. = Fonction lampe témoin : il indique en temps réel l'état du portail, le type clignotement indique les quatre conditions possibles: PORTAIL À L'ARRET lumière éteinte ; PORTAIL EN PAUSE la lumière est toujours allumée ; PORTAIL EN OUVERTURE la lumière clignote lentement (2Hz) ; PORTAIL EN FERMETURE la lumière clignote rapidement (4Hz)	FLSh
LP.PA	no / Si	Clignotant en pause no = Fonction désactivée ; Si = Le clignotant fonctionne aussi pendant le temps de pause (portail ouvert avec fermeture automatique activée)	no
Strt	StAn / no / St.Fi / St.Pr / AP.Ch / d.MA / oroL	Fonctionnement des entrées de commande START et START P. Ce menu permet de choisir le mode de fonctionnement des entrées START et START P. (voir chapitre 4.4). StAn = Mode standard ; no = Les entrées Start sur bornes sont des-habilitées (les entrées fonctionnent selon le mode StAn) ; St.Fi = Démarrage + capteur d'incendie ; St.Pr = Démarrage + détecteur de présence ou boucle magnétique ; AP.Ch = Mode Ouvre/Ferme ; d.MA = Mode Homme mort ; oroL = Mode Horloge	StAn
StoP	no / ProS / inuE	Entree stop no = L'entrée STOP est désactivée ; ProS = La commande de STOP arrête le portail: lors de la commande de DEMARRAGE suivante le portail reprend le mouvement dans la direction initiale ; inuE = La commande de STOP arrête le portail: lors de la commande de DEMARRAGE suivante le portail reprend le mouvement dans la direction opposée à la précédente	no
Fot1	no / AP.Ch	Entrée cellule photo 1 Ce menu permet d'activer l'entrée pour les photocellules de type 1, c'est à dire active en ouverture et en fermeture. no = Entrée désactivée (la centrale l'ignore) ; AP.Ch = Entrée activée	no
Fot2	CFCh / no / Ch	Entrée cellule photo 2 Ce menu permet d'activer l'entrée pour les photocellules de type 2, c'est à dire non-active en ouverture. CFCh = L'entrée PHOTO2 provoque l'inversion de sens pendant la fermeture et empêche les commandes d'ouverture lorsque le portail est à l'arrêt ; no = Entrée désactivée (l'armoire l'ignore) ; Ch = L'entrée PHOTO2 provoque uniquement l'inversion de sens pendant la fermeture. ATTENTION: si on choisit cette option il est nécessaire des-habiliter le test photocellules	CFCh
Ft.tE	no / Si	Test de fonctionnement photocellules Pour garantir une plus grande sécurité pour l'utilisateur, l'armoire de commande exécute, avant le début de chaque cycle de fonctionnement normal, un test de fonctionnement sur les cellules photoélectriques. S'il n'y a pas d'anomalies fonctionnelles le portail entre en mouvement. En cas contraire il reste à l'arrêt et le clignotant s'allume pendant 5 sec. L'ensemble du cycle de test dure moins d'une seconde. no = Fonction désactivée ; Si = Fonction activée	no
CoS1	no / AP / APCh / StoP	Entrée barre palpeuse 1 Ce menu permet d'habiliter l'entrée pour les barres palpeuses de type 1, fixe. no = Entrée désactivée (l'armoire l'ignore) ; AP = Entrée activée pendant l'ouverture et désactivée pendant la fermeture ; APCh = Entrée activée en ouverture et en fermeture ; StoP = L'activation de l'entrée aussi bien en ouverture qu'en fermeture provoque l'arrêt immédiat du portail	no
CoS2	no / APCh / Ch / StoP	Entrée Barre palpeuse 2 Ce menu permet d'habiliter l'entrée pour les barres palpeuses de type 2, mobiles. no = Entrée désactivée (l'armoire l'ignore) ; APCh = Entrée activée en ouverture et en fermeture ; Ch = Entrée activée pendant la fermeture et désactivée pendant l'ouverture ; StoP = L'activation de l'entrée aussi bien en ouverture qu'en fermeture provoque l'arrêt immédiat du portail	no
Co.tE	no / rESi / Foto	Test des barres palpeuses de sécurité Ce menu permet de régler la méthode de vérification du fonctionnement des barres palpeuses de sécurité. no = Test désactivé ; rESi = Test activé pour barres palpeuses résistives ; Foto = Test activé pour barres palpeuses optiques	no
FC.En	no / L.SW / Cor.0	Entrées contacts de fin de course no = Les entrées fin de course sont désactivées ; L.SW = Fin course avec interrupteur normalement fermé ; Cor.0 = Fin course en série aux enroulements du moteur	no
EnCo	no / 1Ch / 2Ch	Entrée codeur no = Entrée désactivée ; 1Ch = Gestion encodeur 1 voie ; 2Ch = Gestion des codeurs en quadrature 2 voies	no
riLA	0 / 1 - 10	Relâchement du moteur sur butée mécanique Quand la porte s'arrête sur la butée mécanique le moteur est commandé pendant une fraction de seconde en direction opposée en desserrant la tension des engrenages du moteur. 0 = Fonction désactivée ; 1-10 = Temps de relâchement (max. 1 second)	2
i.Adi	no / Si	Activation dispositif ADI Au moyen de ce menu il est possible d'activer le fonctionnement du dispositif inséré sur le connecteur ADI. REMARQUE: en sélectionnant Si et en pressant MENU on entre dans le menu de configuration du dispositif inséré dans le connecteur ADI. Ce menu est géré par le dispositif même et il est différent pour chaque dispositif. Veuillez faire référence au manuel du dispositif. Si vous sélectionnez Si, mais aucun dispositif n'est inséré, l'écran visualise une série de tirets. Quand on sort du menu de configuration du dispositif ADI, on retourne à la rubrique i.Adi. no = Interface désactivée, toute signalisation éventuelle n'est pas prise en considération ; Si = Interface activée	no
ASM	no / 0.0" - 1.0"	Anti-patinage Quand une manoeuvre d'ouverture ou fermeture est empêchée par un commande ou par intervention de la photocellule, le temps établit pour la manoeuvre opposée serait excessif ; pour cette raison l'armoire actionne les moteurs seulement pour le temps nécessaire à récupérer l'espace effectivement parcours. Ceci ne pourrait pas être suffisant, surtout avec portails très lourds, car à cause de l'inertie au moment de l'inversion, le portail parcoure encore un parcours en la direction initiale du quel l'armoire n'est pas en condition de n'en tenir compte. Si après un inversion le portail ne retourne pas au point de départ, il est possible établir un temps d'antipatinage qu'il est adjoint au temps calculé par l'armoire pour récupérer l'inertie. ATTENTION: Si la fonction ASM est des-habilitée, la manoeuvre de renversement continue jusqu'à quand le portail n'est pas à butée. En cette phase l'armoire n'active pas le ralentissement avant d'être arrivé à joindre la butée et chaque obstacle rencontré après le renversement est consideré fincourse. no = Fonction désactivée ; Valeur = Temp de anti-patinage	2.0"
FinE	no / Si	Fin de programmation Ce menu permet de terminer la programmation (aussi bien prédéfinie que personnalisée) en mémorisant les données modifiées. no = Il ne sort pas du menu de programmation ; Si = Il sort du menu de programmation en mémorisant les paramètres sélectionnés	no

15 - Anomalie de fonctionnement

Ce paragraphe énumère toutes les anomalies de fonctionnement pouvant être détectées par la ainsi que les procédures de résolution du problème.

Certaines anomalies sont signalées via un message sur l'écran, d'autres à travers des signalisations via le clignotant ou les led installés sur la centrale.

Affichage	Description	Solution
La led OVERLOAD est allumé	Cela signifie qu'il y a une surcharge sur l'alimentation électrique des accessoires	1. Enlever la partie extractible contenant les bornes J1 - J9. La led OVERLOAD doit s'eteindre. 2. Eliminer la cause de la surcharge. 3. Ré-embrocher le bornier extractible et vérifier que la led ne s'allume à nouveau
Clignotement de préavis prolongé	Quand on donne un commande de start le clignotant s'allume immédiatement, mais le portail ne s'ouvre pas de suite.	Cela signifie que le nombre de cycles défini a expiré et que l'unité de contrôle nécessite une maintenance
L'afficheur indique Err2	Lorsqu'une commande de start est donnée, le portail ne s'ouvre pas. Cela signifie que le test des MOSFET a échoué.	Avant de transmettre l'armoire à V2 S.p.A. pour la réparation, s'assurer que le moteur soit bien raccordé.
L'afficheur indique Err3	Lorsqu'une commande de start est donnée, le portail ne s'ouvre pas. Cela signifie que le test des cellules à échoué.	1. S'assurer qu'aucun obstacle a interrompu le faisceau des photocellules au moment qu'on a donné la commande de start. 2. S'assurer que les cellules habilitées dans les menu Fot1 et Fot2 soient effectivement installées. 3. S'on utilise des cellules type 2, s'assurer que le paramètre du menu Fot2 sois établit sur CF.Ch. 4. S'assurer que les cellules soient alimentées et fonctionnant: interrompre le rayon et vérifier que le segment de la photocellule, sur l'écran, change de position.
L'afficheur indique Err4	Quand on donne un commande de start et le portail ne bouge pas.	Cette anomalie peut de présenter lorsqu'une des conditions suivantes se vérifie : 1. Si une commande START est envoyée avec le moteur débloqué. 2. Lors de la phase d'autoapprentissage s'il y a des problèmes avec les fins de course. Si les aimants sont correctement mis en place cela veut dire que le capteur de fin de course est endommagé ou le câblage qui relie le capteur à l'armoire de commande a été interrompu. Remplacer le capteur fin course ou la partie du câblage endommagé. 3. Lors du fonctionnement normal si l'erreur persiste, envoyer la centrale de commande à V2 S.p.A. pour sa réparation.
L'afficheur indique Err5	Lorsqu'une commande de start est donnée, le portail ne s'ouvre pas. Cela signifie que le test des barres palpeuses a échoué.	1. S'assurer que le menu relatif au test des barres palpeuses (Co.tE) soit configuré correctement. 2. S'assurer que les barres palpeuses habilitées par menu sont effectivement installées.
L'afficheur indique Err6	Le circuit de vérification du MOSFET est défectueux	Contactez le service d'assistance technique V2 pour envoyer l'armoire de commande en réparation
L'afficheur indique Err7	Erreur d'encodeur	Vérifier la connexion de l'encodeur
L'afficheur indique Err8	Quand on cherche à exécuter une fonction d'auto-aprentissage la commande est refusée. Cela veut dire que la configuration de l'armoire de commande n'est pas compatible avec la fonction demandée.	1. Vérifier que les entrées de Start sont habilitées en modalité standard (menu Strt configuré sur StAn) 2. Vérifier que l'interface ADI est déshabilitée (menu i.Adi configuré sur no).
L'afficheur indique Err9	Cela signifie que la programmation a été bloqué avec la clé de verrouillage du programme CL512K (cod. 161266).	Pour procéder à la modification des données, il est nécessaire d'insérer dans le connecteur interface ADI 2.0 la même clé utilisée pour activer le blocage de la programmation.
L'afficheur indique Er10	Lorsqu'une commande de start est donnée, le portail ne s'ouvre pas. Cela veut dire que le test de fonctionnement des modules ADI a échoué.	1. Vérifier que le module ADI est inséré correctement 2. Vérifier que le module ADI n'est pas endommagé et fonctionne correctement
Il display visualizza Er11	Lorsqu'un ordre de démarrage est donné, le portail ne s'ouvre pas. Cela signifie qu'un dysfonctionnement du moteur a été détecté	Vérifiez les connexions du moteur.
Il display visualizza Er12	Lorsqu'un ordre de démarrage est donné, le portail ne s'ouvre pas. Cela signifie qu'une surchauffe du moteur a été détectée	Le système reviendra à un fonctionnement normal dès que le moteur aura refroidi. Si le problème se reproduit, contactez le service d'assistance technique V2
L'afficheur indique Er13	Le circuit d'autodiagnostic a détecté un dysfonctionnement empêchant le bon fonctionnement de l'automatisme	Contactez le service d'assistance technique V2 pour envoyer l'armoire de commande en réparation
L'afficheur indique Er14	Le circuit d'autodiagnostic a détecté une erreur dans le tableau des paramètres de configuration	Entrez dans le menu de configuration, vérifiez soigneusement tous les paramètres et corrigez les erreurs. Si l'erreur persiste, contactez le service d'assistance technique de V2 pour envoyer l'armoire de commande en réparation.
L'afficheur indique Er15	La limite du cycle de service a été dépassée	La centrale électrique reprendra son fonctionnement normal après une interruption forcée. Dans cette situation, il est toujours possible d'activer l'automatisme en mode FONCTIONNEMENT HOMME MORT D'URGENCE (chapitre 10).
