Description du produit

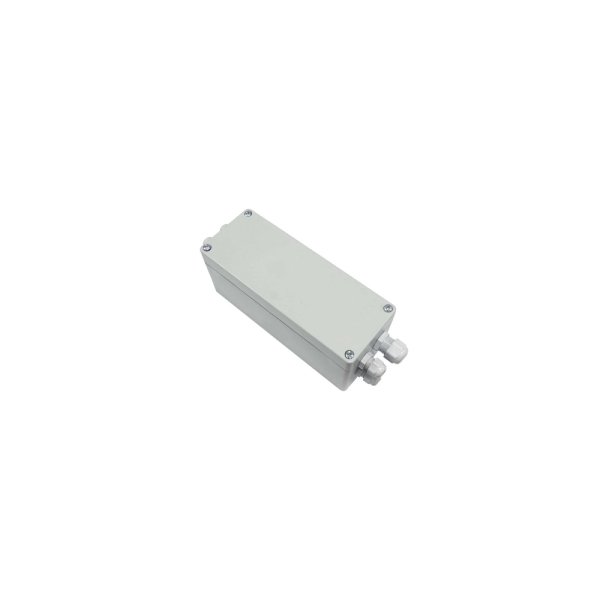

TELECO TVPLA868AC2B – Centrale radio pour pergola à 1 ou 2 moteurs 230 V
Description courte
La TELECO TVPLA868AC2B pilote les lames orientables d’une pergola équipée de 1 ou 2 moteurs 230 V, avec une puissance maximale de 350 W par sortie. Son récepteur radio 868,3 MHz permet la commande par télécommande compatible. Elle propose une gestion indépendante ou synchronisée des deux moteurs, l’auto-apprentissage des fins de course et des entrées pour capteurs de vent, de pluie et de température. Son boîtier compact mesure 185 × 70 × 50 mm.
---------------------------------------------------------------------------
Réglez l’ouverture des lames selon vos besoins
Pour laisser entrer davantage de lumière, moduler l’ombre ou ouvrir la toiture de votre pergola, la TVPLA868AC2B centralise les commandes des moteurs. Selon la télécommande compatible et la programmation choisies, vous disposez de commandes d’ouverture, de fermeture et d’arrêt, en mode automatique ou à appui maintenu.
Avec un émetteur 7/42 canaux adapté, la notice prévoit également des positions correspondant à 0 %, 33 %, 66 % et 100 % de l’ouverture. Ces pourcentages désignent des positions d’ouverture, et non des angles exprimés en degrés.
---------------------------------------------------------------------------
Une centrale adaptée à trois configurations de pergola
La centrale se configure selon l’organisation de votre installation :
- Un moteur : pour commander un ensemble de lames motorisé.
- Deux moteurs synchronisés : pour actionner les deux moteurs simultanément.
- Deux moteurs indépendants : pour commander séparément deux ensembles de lames.
Chaque sortie accepte une puissance maximale de 350 W. Le choix du mode de fonctionnement et la compatibilité des moteurs doivent être vérifiés avant la mise en service.
L’auto-apprentissage des fins de course et des temps de travail permet à la centrale d’enregistrer la course de l’installation pendant sa configuration.
---------------------------------------------------------------------------
Des fonctions météo avec les capteurs compatibles
La TVPLA868AC2B possède des entrées pour raccorder des capteurs climatiques. Les réactions automatiques dépendent des accessoires installés, de l’activation des fonctions et des réglages effectués.
Vent : un seuil d’intervention réglable
Avec un anémomètre compatible à 4 impulsions par tour, tel que le TELECO ANEM4, le seuil de déclenchement se règle de 40 à 75 km/h, par paliers de 5 km/h. Lors d’une alarme vent, les lames se placent par défaut à 33 % d’ouverture et les commandes sont bloquées pendant l’alarme.
Ce seuil commande la réaction de la centrale ; il ne constitue pas une indication de résistance au vent de la pergola.
Pluie : fermeture des lames et évacuation de l’eau résiduelle
Avec un capteur de pluie compatible, la détection de gouttes déclenche la fermeture complète des lames, lorsque la fonction est active.
Une fonction d’évacuation de l’eau résiduelle est également prévue : lorsqu’une ouverture automatique est demandée dans les six heures suivant la fin de l’alarme pluie, les lames se positionnent à 33 %. Pendant quatre minutes, seules les commandes à appui maintenu sont acceptées.
Gel et neige : une gestion associée à la température
Avec une sonde compatible et la fonction activée, une température inférieure à 2 °C déclenche par défaut un positionnement à 66 % d’ouverture. La fonction neige associe les informations des capteurs de température et de pluie.
Les fonctions température et neige sont désactivées en usine. Les positions d’alarme vent et température/neige peuvent être modifiées selon la procédure du fabricant. Ces automatismes ne remplacent pas les prescriptions du constructeur de la pergola.
---------------------------------------------------------------------------
Caractéristiques techniques
|
Caractéristique |
TELECO TVPLA868AC2B |
|
Application |
Commande de moteurs de lames orientables de pergola |
|
Alimentation de la centrale |
230 V alternatif |
|
Motorisations commandées |
1 ou 2 moteurs 230 V alternatif |
|
Puissance maximale |
350 W par sortie moteur |
|
Gestion de deux moteurs |
Indépendante ou synchronisée |
|
Fréquence de réception radio |
868,3 MHz |
|
Capacité mémoire radio |
16 émetteurs |
|
Apprentissage |
Fins de course et temps de travail |
|
Entrées climatiques |
Vent, pluie et température |
|
Anémomètre compatible |
4 impulsions/tour, type ANEM4 |
|
Sonde de température |
NTC 10 kΩ, B = 3435 K |
|
Alimentation du capteur de pluie |
12 V continu, 100 mA maximum |
|
Fusible |
5 A temporisé, cartouche 5 × 20 mm |
|
Température de fonctionnement |
−20 à +45 °C |
|
Indice de protection |
IP54 |
|
Dimensions du boîtier |
185 × 70 × 50 mm |
|
Matière du boîtier et du couvercle |
Thermoplastique ABS |
|
Précaution d’implantation |
Pas d’exposition directe aux UV |
|
Carte LED optionnelle |
Non prévue sur la version TVPLA868AC2B |
---------------------------------------------------------------------------
Vérifiez la compatibilité avant de commander
La TVPLA868AC2B est destinée aux moteurs 230 V de lames orientables. La notice ne permet pas de la présenter comme une centrale universelle pour portail, volet roulant ou moteur 24 V.
Avant l’achat, vérifiez :
- la référence de votre centrale actuelle et la tension des moteurs ;
- la puissance de chaque moteur, dans la limite de 350 W par sortie ;
- le fonctionnement attendu : un moteur, deux moteurs synchronisés ou indépendants ;
- la compatibilité exacte des télécommandes et des capteurs ;
- l’espace disponible et les conditions de pose du boîtier.
La fréquence 868,3 MHz ne suffit pas, à elle seule, à garantir la compatibilité d’une télécommande.
Pour une demande de vérification auprès d’automatismes.net, préparez la référence de l’ancienne centrale, une photo de son étiquette et les caractéristiques des moteurs.
---------------------------------------------------------------------------
TVPLA868AC2B ou TVPLA868AC2 : quelle différence ?
La TVPLA868AC2B utilise un boîtier de 50 mm de hauteur. La TVPLA868AC2 possède un boîtier de 74 mm et peut recevoir une carte LED optionnelle pour la commande d’un éclairage compatible.
L’option LED CARD est réservée à la TVPLA868AC2. Elle ne doit pas être annoncée comme compatible avec la TVPLA868AC2B. Si votre installation doit également gérer l’éclairage, cette différence est à prendre en compte avant le choix de la centrale.
---------------------------------------------------------------------------
Installation et remplacement
La notice prévoit une installation, une mise en service et des contrôles périodiques par un technicien qualifié. Le raccordement, le choix du mode moteur et l’apprentissage doivent suivre les instructions du fabricant.
Le boîtier ABS doit être installé sans exposition directe aux UV. L’implantation et le passage des câbles doivent limiter les risques d’infiltration.
En cas de remplacement, la notice décrit la récupération des paramètres par transfert du module mémoire, si celui-ci fonctionne encore et dans le cadre d’un remplacement compatible. Cette opération impose une coupure de l’alimentation et la reprise des réglages des micro-interrupteurs.
---------------------------------------------------------------------------
Accessoires à associer selon l’installation
- TELECO ANEM4 : capteur de vent à 4 impulsions par tour.
- TELECO RAIN102 : capteur de pluie cité dans la notice.
- TELECO TMP150 : capteur de température cité dans la notice.
- Télécommande TELECO compatible : à choisir selon les fonctions souhaitées et le mode de commande.
La notice décrit les accessoires utilisables, mais ne précise pas le contenu de l’offre commerciale proposée ici. Vérifiez les éléments inclus dans la fourniture avant la commande.
---------------------------------------------------------------------------
Questions fréquentes
À quoi sert la centrale TELECO TVPLA868AC2B ?
La TELECO TVPLA868AC2B commande les lames orientables d’une pergola équipée de un ou deux moteurs 230 V. Elle intègre un récepteur radio 868,3 MHz et des entrées pour capteurs climatiques compatibles.
Peut-elle commander deux moteurs séparément ?
Oui. La centrale peut être configurée pour deux moteurs indépendants ou pour deux moteurs synchronisés. Elle fonctionne également avec un seul moteur. La puissance maximale est de 350 W par sortie.
La TVPLA868AC2B fonctionne-t-elle avec des moteurs 24 V ?
Non. La TVPLA868AC2B est prévue pour commander des moteurs 230 V alternatif. Elle ne convient pas à la commande directe de moteurs 24 V continu.
Combien de télécommandes peut-on enregistrer ?
La notice indique une capacité mémoire radio de 16 émetteurs. Il faut choisir des télécommandes compatibles avec cette centrale ; la fréquence radio seule ne garantit pas leur compatibilité.
Les lames peuvent-elles se fermer automatiquement lorsqu’il pleut ?
Oui, avec un capteur de pluie compatible raccordé et la fonction activée. La détection de pluie déclenche la fermeture complète des lames, sous réserve des priorités des autres alarmes climatiques.
Peut-on raccorder une carte LED à la TVPLA868AC2B ?
Non. Dans cette gamme, la notice réserve l’option LED CARD à la TVPLA868AC2, dont le boîtier est plus haut. Cette option n’est pas prévue sur la TVPLA868AC2B.
Les fonctions gel et neige sont-elles actives dès l’installation ?
Non. Les fonctions température et neige sont désactivées en usine. Elles nécessitent les capteurs adaptés et une activation lors de la configuration. La fonction neige utilise conjointement les capteurs de pluie et de température.
Quelles sont les dimensions de la TVPLA868AC2B ?
Le boîtier mesure 185 × 70 × 50 mm. Il est en thermoplastique ABS, avec un indice de protection IP54, et doit être installé sans exposition directe aux UV.
