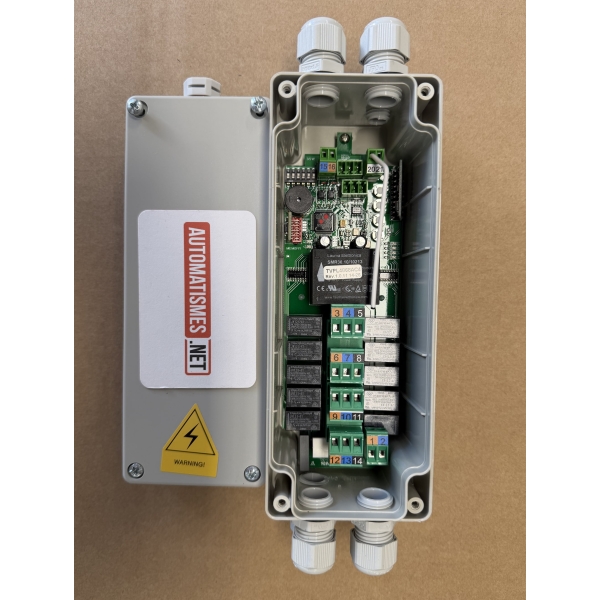

Centrale TELECO TVPL4868AC4C

La TELECO TVPL4868AC4C est une centrale avec récepteur radio intégré conçue pour commander jusqu’à 4 moteurs 230 V de stores verticaux. Chaque sortie moteur peut être pilotée indépendamment ou intégrée à une commande simultanée. Son entrée dédiée permet également de raccorder un anémomètre compatible, afin de provoquer la remontée des stores lorsque le seuil de vent réglé est dépassé.

Fonctionnant sur la fréquence 868,3 MHz, elle mémorise jusqu’à 16 émetteurs et accepte plusieurs logiques de commande : un bouton, commandes automatiques ouverture-stop-fermeture ou commandes maintenues.

--------------------------------------------------------------------------------------

Les points forts de la centrale TELECO TVPL4868AC4C

• Commande de 4 moteurs 230 V pour stores verticaux
• Pilotage indépendant ou simultané des quatre sorties
• Récepteur radio intégré en 868,3 MHz
• Mémoire pouvant enregistrer jusqu’à 16 émetteurs
• Entrée pour capteur de vent à 4 impulsions par tour
• Seuil de vent réglable de 40 à 75 km/h
• Compatibilité avec la configuration des fins de course de moteurs électroniques Deprat, Somfy Oximo en mode manuel et Geiger Solidline
• Plusieurs modes radio : commande à un bouton, automatique ou maintenue
• Programmation locale par boutons P1 à P4 et fonctions de mémorisation à distance
• Boîtier IP54 pour une protection contre les poussières et les projections d’eau

--------------------------------------------------------------------------------------

À quoi sert la TELECO TVPL4868AC4C ?

Cette centrale permet de centraliser la commande radio de plusieurs stores motorisés tout en conservant une gestion individuelle. Elle convient notamment aux installations comprenant plusieurs protections solaires verticales sur une façade, une terrasse, une véranda ou un espace professionnel.

Les quatre boutons de programmation P1, P2, P3 et P4 correspondent respectivement aux moteurs M1, M2, M3 et M4. Un même code radio peut être mémorisé sur plusieurs sorties, ce qui permet de créer simplement une commande groupée : une seule touche peut alors actionner plusieurs stores en même temps.

La centrale exécute les ordres de mouvement. Les éventuels dispositifs de sécurité nécessaires à l’installation doivent être prévus séparément.

--------------------------------------------------------------------------------------

Une commande souple pour quatre stores motorisés

Selon le type d’émetteur utilisé et la programmation choisie, la centrale peut fonctionner de trois façons :

Commande à un bouton

Une même touche enchaîne les fonctions ouverture, arrêt et fermeture. Cette solution est simple lorsque l’on souhaite limiter le nombre de touches utilisées.

Commandes automatiques

Les ordres d’ouverture et de fermeture sont donnés par impulsion. Un nouvel appui permet d’arrêter le mouvement selon la configuration de l’émetteur.

Commandes maintenues

Le moteur fonctionne tant que l’utilisateur maintient la touche correspondante appuyée. Ce mode est utile lorsque l’installation ou l’usage impose une commande dite « homme présent ».

--------------------------------------------------------------------------------------

Gestion du vent : une protection adaptée aux stores extérieurs

La TVPL4868AC4C possède une entrée pour anémomètre. La notice prévoit l’utilisation d’un capteur à 4 impulsions par tour, notamment le modèle TELECO ANEM4.

Le seuil de déclenchement se règle grâce aux micro-interrupteurs DIP 1, DIP 2 et DIP 3. Huit niveaux sont disponibles : 40, 45, 50, 55, 60, 65, 70 ou 75 km/h.

Lorsque la vitesse détectée dépasse le seuil sélectionné :

• la centrale commande la remontée de tous les moteurs ;
• le voyant L2 clignote ;
• les autres commandes sont temporairement bloquées.

L’alarme est levée lorsque le capteur mesure pendant 60 secondes une vitesse inférieure au seuil réglé.

Cette fonction contribue à protéger les stores contre le vent, mais elle ne remplace ni une étude de l’exposition du bâtiment ni les dispositifs de sécurité imposés par l’installation.

--------------------------------------------------------------------------------------

Programmation des émetteurs

La mémoire radio accepte jusqu’à 16 émetteurs. Chaque code peut être associé à une ou plusieurs sorties moteur. La centrale permet :

• l’ajout d’un code radio ;
• la suppression d’un seul code ;
• l’effacement de tous les codes associés à une sortie ;
• l’ajout à distance d’un nouvel émetteur à partir d’un émetteur déjà mémorisé ;
• la suppression à distance d’un code radio.

La programmation locale s’effectue avec les boutons P1 à P4, chacun étant associé à une sortie moteur. Les confirmations sont données par l’avertisseur sonore intégré.

Pour éviter tout effacement ou changement de mode involontaire, suivez strictement la procédure correspondant au type d’émetteur et au moteur concerné.

--------------------------------------------------------------------------------------

Configuration des fins de course électroniques

La centrale peut accompagner la configuration des fins de course de certains moteurs électroniques :

• Deprat ;
• Somfy Oximo, en mode manuel ;
• Geiger Solidline.

Cette opération exige au minimum un émetteur à 3 canaux, ou l’utilisation des canaux CH5 à CH7 d’un émetteur à 7 canaux, mémorisé pour chaque moteur à régler. La procédure doit débuter avec le store placé dans une position intermédiaire.

La compatibilité indiquée concerne les procédures décrites dans la notice. Vérifiez toujours le modèle exact du moteur et sa propre documentation avant toute intervention.

--------------------------------------------------------------------------------------

Caractéristiques techniques

Caractéristique	Valeur
Marque	TELECO Automation
Désignation commerciale	TVPL4868AC4C
Désignation relevée dans la notice	TVPL4868AC4
Type de produit	Centrale / récepteur radio pour stores verticaux
Nombre de moteurs commandés	Jusqu’à 4 moteurs
Alimentation	230 V AC monophasé
Tension des moteurs	230 V AC
Puissance maximale de sortie annoncée	350 W
Fréquence radio	868,3 MHz
Capacité mémoire	16 émetteurs
Entrée capteur météo	Anémomètre à 4 impulsions/tour
Seuils de vent	40 à 75 km/h, par pas de 5 km/h
Temps de travail	90 secondes
Température de fonctionnement	-20 °C à +45 °C
Indice de protection	IP54
Dimensions approximatives du boîtier	185 × 151 × 70 mm
Matière du boîtier	ABS thermoplastique
Exposition directe aux UV	Non adaptée

La notice mentionne une « puissance maximale de sortie » de 350 W sans indiquer sans ambiguïté si cette valeur s’applique à chaque sortie ou à l’ensemble. Pour le dimensionnement électrique, faites confirmer ce point selon la version exacte de la centrale et les moteurs raccordés.

Bornier et raccordements principaux

Bornes	Fonction
1 - 2	Alimentation 230 V AC : phase et neutre
3 - 5	Moteur 1 : fermeture, commun, ouverture
6 - 8	Moteur 2 : fermeture, commun, ouverture
9 - 11	Moteur 3 : fermeture, commun, ouverture
12 - 14	Moteur 4 : fermeture, commun, ouverture
15 - 16	Capteur de vent : bleu et marron
19 - 20	Antenne RF et masse antenne

Les conducteurs de terre des moteurs doivent être raccordés conformément au schéma de la notice et aux normes électriques applicables.

--------------------------------------------------------------------------------------

Compatibilité : les vérifications à effectuer avant l’achat

Cette centrale est destinée à des moteurs de stores verticaux alimentés en 230 V AC. Avant de commander, vérifiez :

1. la référence complète inscrite sur votre ancienne centrale ;
2. la fréquence radio 868,3 MHz de vos émetteurs ;
3. la tension et la puissance des moteurs ;
4. le type de fins de course de chaque moteur ;
5. la présence éventuelle d’un anémomètre à 4 impulsions par tour ;
6. la correspondance du bornier et du sens ouverture/fermeture ;
7. les dimensions disponibles dans l’emplacement de pose.

Une référence visuellement proche ou fonctionnant sous 230 V n’est pas nécessairement compatible. En cas de remplacement, une photo nette de l’étiquette, de la carte et du câblage peut faciliter l’identification.

--------------------------------------------------------------------------------------

Installation et sécurité

L’installation, la mise en service et les contrôles périodiques doivent être confiés à un technicien qualifié, dans le respect des normes applicables aux équipements électriques et aux fermetures ou protections solaires automatisées.

L’alimentation doit comporter un dispositif de coupure omnipolaire présentant une ouverture des contacts d’au moins 3,5 mm. Coupez impérativement le courant avant toute manipulation. Un branchement incorrect, notamment une inversion des conducteurs moteur, peut endommager le moteur et les éléments mécaniques associés.

Malgré son indice IP54, le boîtier ne doit pas être exposé directement aux rayons UV. Son implantation et le passage des câbles doivent aussi limiter les risques d’infiltration d’eau.

--------------------------------------------------------------------------------------

Contenu fourni

• 1 centrale/récepteur radio TELECO TVPL4868AC4C

Les télécommandes, moteurs, capteur de vent et accessoires de raccordement ne sont inclus que s’ils sont expressément indiqués dans l’offre commerciale.

--------------------------------------------------------------------------------------

FAQ - TELECO TVPL4868AC4C

Combien de moteurs la centrale TELECO TVPL4868AC4C peut-elle commander ?

Elle permet de commander jusqu’à quatre moteurs 230 V de stores verticaux. Les sorties peuvent être pilotées séparément ou simultanément.

Quelle est la fréquence radio de cette centrale TELECO ?

La version TVPL4868AC4 fonctionne sur la fréquence 868,3 MHz. Vérifiez que vos émetteurs TELECO utilisent bien cette fréquence avant l’achat.

Peut-on commander les quatre stores avec une seule télécommande ?

Oui. Un même code radio peut être enregistré sur plusieurs sorties, ce qui permet de créer une commande groupée. La mémoire accepte jusqu’à 16 émetteurs.

La centrale est-elle compatible avec un capteur de vent ?

Oui. Elle possède une entrée pour un anémomètre à 4 impulsions par tour. Le seuil de déclenchement est réglable entre 40 et 75 km/h.

Que se passe-t-il lorsque l’alarme vent se déclenche ?

La centrale commande la remontée de tous les moteurs, fait clignoter le voyant L2 et bloque les autres commandes. Le fonctionnement normal reprend après 60 secondes de mesure sous le seuil programmé.

Peut-on régler les fins de course depuis la centrale ?

La notice décrit des procédures pour les moteurs électroniques Deprat, Somfy Oximo en mode manuel et Geiger Solidline. Le modèle exact du moteur doit néanmoins être vérifié avant la programmation.

La TVPL4868AC4C convient-elle à une installation extérieure ?

Son boîtier est classé IP54, mais il ne doit pas être directement exposé aux UV. Une pose adaptée, protégée et réalisée selon les prescriptions du fabricant reste indispensable.

Quelle puissance moteur peut-on raccorder ?

La documentation annonce une puissance maximale de sortie de 350 W. Comme elle ne précise pas clairement si cette valeur vaut par sortie ou pour l’ensemble, le dimensionnement doit être confirmé pour la version exacte de la centrale.

Peut-on ajouter une télécommande sans ouvrir le boîtier ?

Oui, une mémorisation à distance est prévue à partir d’un émetteur déjà enregistré et équipé du bouton de programmation P3. Le nouveau code reprend les mêmes fonctions que le code utilisé pour l’ajout.

Quelle différence entre commandes automatiques et commandes maintenues ?

En mode automatique, une impulsion lance le mouvement. En mode maintenu, le moteur fonctionne uniquement pendant l’appui sur la touche, selon une logique de commande « homme présent ».
