Récepteur universel MARANTEC DIGITAL 344.3 – Référence 198491

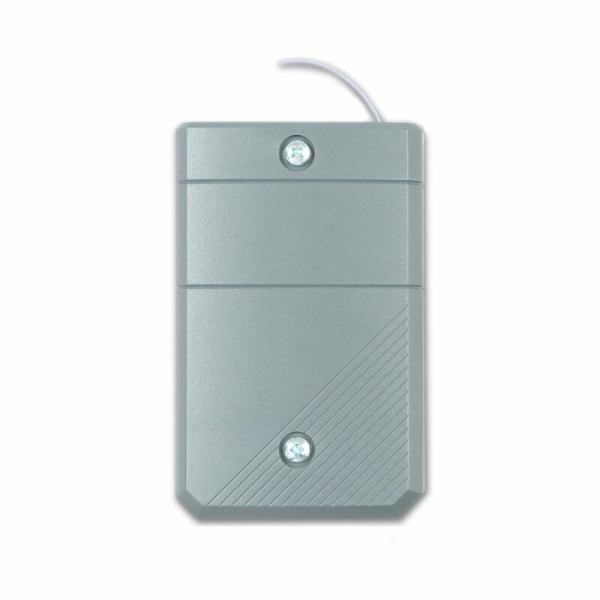

Récepteur universel MARANTEC DIGITAL 344.3 – 2 canaux – 868 MHz Multi-Bit – Réf. 198491

Le Marantec Digital 344.3 référence 198491 est un récepteur radio universel à 2 canaux, conçu pour commander une motorisation de portail, une porte de garage ou tout autre équipement électrique compatible. Grâce à ses deux relais à contact sec, il peut être raccordé aussi bien à une centrale Marantec qu’à une automatisation d’une autre marque disposant d’une entrée de commande adaptée.

Fonctionnant avec la technologie radio Marantec Multi-Bit 868 MHz, ce récepteur permet d’ajouter une commande radio à une installation existante ou de remplacer les anciennes références Marantec 104963 et 104966.

Son boîtier résistant aux intempéries, classé IP65, autorise une installation dans un environnement extérieur adapté, à proximité du portail, de la porte de garage ou de l’équipement à piloter.

-----------------------------------------------------------------------

Les avantages du Marantec Digital 344.3

• Récepteur radio universel à 2 canaux indépendants
• Fréquence radio 868 MHz
• Technologie Marantec Multi-Bit
• Compatible avec les centrales Marantec et de nombreux automatismes d’autres marques
• Deux sorties relais libres de potentiel
• Fonctionnement impulsionnel ou marche/arrêt
• Réglage indépendant du mode de fonctionnement de chaque canal
• Entrées filaires pour boutons-poussoirs externes
• Alimentation flexible en 12 à 24 V AC ou DC
• Boîtier résistant aux intempéries avec indice de protection IP65
• Remplace les références Marantec 104963 et 104966

-----------------------------------------------------------------------

Un récepteur universel pour portail et porte de garage

Le Digital 344.3 peut être utilisé pour ajouter la technologie radio Marantec Multi-Bit à une centrale qui ne possède pas de récepteur compatible intégré.

Ses deux relais à contact sec offrent une grande souplesse d’utilisation. Le premier canal peut, par exemple, commander l’ouverture complète d’un portail, tandis que le second peut être affecté à une ouverture piétonne, une porte de garage, un éclairage ou un autre appareil électrique.

Chaque canal peut être paramétré séparément selon deux modes :

• Mode impulsionnel : le relais s’active brièvement lors de l’appui sur la télécommande. Ce fonctionnement convient notamment à l’entrée pas-à-pas d’une centrale de portail.
• Mode marche/arrêt : un premier ordre active le relais et un second ordre le désactive. Cette fonction peut être utilisée pour piloter certains éclairages ou équipements électriques compatibles.

-----------------------------------------------------------------------

Deux sorties relais libres de potentiel

Le récepteur possède deux contacts relais inverseurs libres de potentiel. Ils transmettent un ordre électrique sans fournir directement la tension de commande à l’appareil raccordé.

Cette conception facilite l’intégration du Digital 344.3 à de nombreuses installations. Pour commander une automatisation de portail, le relais doit généralement être raccordé à l’entrée destinée au bouton-poussoir, au contact à clé ou à la commande pas-à-pas de la centrale.

La charge maximale admissible par contact doit impérativement être respectée :

• 24 V AC : 1 A / 24 VA maximum
• 30 V DC : 1 A / 30 W maximum

Le récepteur ne doit donc pas alimenter directement un moteur ou une charge dépassant ces valeurs. Un relais de puissance complémentaire peut être nécessaire selon l’équipement commandé.

-----------------------------------------------------------------------

Commande radio et boutons-poussoirs filaires

En complément de la commande par télécommande, le Digital 344.3 dispose de deux entrées pour boutons-poussoirs à contact normalement ouvert.

Chaque relais peut ainsi être activé directement depuis une commande filaire conventionnelle. Cette possibilité permet, par exemple, de conserver un bouton-poussoir intérieur tout en ajoutant une commande radio à l’installation.

-----------------------------------------------------------------------

Une alimentation compatible avec de nombreuses centrales

Le récepteur Marantec Digital 344.3 accepte une tension d’alimentation comprise entre 12 et 24 V, en courant alternatif ou continu :

• 12 à 24 V AC
• 12 à 24 V DC

Cette plage d’alimentation étendue facilite son raccordement à la sortie accessoires de nombreuses centrales de portail ou de porte de garage. Avant toute installation, il reste indispensable de vérifier la tension réellement disponible sur la carte électronique.

-----------------------------------------------------------------------

Boîtier IP65 pour une installation extérieure

Grâce à son indice de protection IP65, le boîtier protège l’électronique contre la poussière et les projections d’eau.

Il convient toutefois de respecter les règles de pose du fabricant : montage correct du boîtier, passages de câbles étanches et emplacement protégé des risques d’immersion ou de ruissellement permanent.

Le récepteur fonctionne dans une plage de température comprise entre –20 °C et +60 °C.

-----------------------------------------------------------------------

Compatibilité radio

Le Digital 344.3 utilise le protocole radio Marantec Multi-Bit en 868 MHz. Il doit être associé à des émetteurs fonctionnant avec la même fréquence et le même codage.

Une télécommande affichant uniquement la fréquence 868 MHz n’est pas automatiquement compatible : la technologie radio et le protocole de codage doivent également correspondre.

Ce modèle fonctionne en communication unidirectionnelle : la télécommande envoie l’ordre au récepteur sans recevoir de confirmation radio en retour.

-----------------------------------------------------------------------

Caractéristiques techniques

Caractéristique	Valeur
Marque	Marantec
Modèle	Digital 344.3
Référence fabricant	198491
Code EAN	4062434026069
Type de produit	Récepteur radio universel
Nombre de canaux	2
Nombre de relais	2
Sorties	2 contacts inverseurs libres de potentiel
Modes de fonctionnement	Impulsion ou marche/arrêt
Entrées filaires	2 entrées pour contacts normalement ouverts
Fréquence	868 MHz
Technologie radio	Marantec Multi-Bit
Sens de communication	Unidirectionnel
Antenne	Antenne filaire
Capacité mémoire indiquée	2 emplacements
Alimentation	12 à 24 V AC ou 12 à 24 V DC
Courant nominal	0,05 A
Charge maximale sous 24 V AC	1 A / 24 VA
Charge maximale sous 30 V DC	1 A / 30 W
Indice de protection	IP65
Température d’utilisation	–20 °C à +60 °C
Dimensions	70 × 113 × 35 mm
Couleur	RAL 7011
Type de raccordement	Câblage conventionnel
Anciennes références remplacées	104963 et 104966

-----------------------------------------------------------------------

Contenu de la livraison

• 1 récepteur universel Marantec Digital 344.3
• Matériel de fixation

Les télécommandes et les éventuels accessoires de raccordement ne sont pas indiqués comme étant inclus.

-----------------------------------------------------------------------

Applications possibles

Le récepteur Marantec 198491 peut notamment servir à :

• ajouter une commande radio à une motorisation de portail ;
• piloter une porte de garage ;
• commander séparément deux automatismes ;
• gérer l’ouverture totale et l’ouverture piétonne d’un portail ;
• conserver des boutons-poussoirs filaires en parallèle de la radio ;
• commander un éclairage ou un équipement compatible ;
• remplacer un récepteur Marantec 104963 ou 104966.

-----------------------------------------------------------------------

Conseils avant l’achat

Avant de commander, vérifiez les éléments suivants :

1. Vos télécommandes utilisent bien le protocole Marantec Multi-Bit 868 MHz.
2. La centrale fournit une alimentation comprise entre 12 et 24 V AC/DC.
3. L’équipement possède une entrée compatible avec un contact sec.
4. La puissance de la charge raccordée ne dépasse pas la capacité maximale des relais.
5. Deux emplacements mémoire suffisent à l’usage prévu, conformément à la capacité annoncée par le fabricant.

En cas de doute, relevez la référence exacte de votre télécommande, de votre motorisation et de sa centrale électronique avant de choisir le récepteur.

-----------------------------------------------------------------------

Installation du récepteur Digital 344.3

L’installation doit être réalisée hors tension et conformément aux notices du récepteur et de l’automatisme.

Le raccordement comprend généralement :

• l’alimentation 12–24 V AC/DC du récepteur ;
• la liaison entre le relais et l’entrée de commande de la centrale ;
• le raccordement facultatif des boutons-poussoirs externes ;
• le choix du mode impulsionnel ou marche/arrêt pour chaque canal ;
• la mémorisation des télécommandes compatibles ;
• un essai complet du fonctionnement et des dispositifs de sécurité.

Pour une commande de portail, la sortie du récepteur est généralement raccordée à l’entrée START, STEP-BY-STEP, IMPULSE, PP ou OPEN, selon la désignation employée par le fabricant de la centrale.

-----------------------------------------------------------------------

FAQ – Marantec Digital 344.3 référence 198491

À quoi sert le récepteur Marantec Digital 344.3 ?

Il permet de commander jusqu’à deux fonctions ou appareils compatibles à partir de télécommandes Marantec Multi-Bit 868 MHz. Il peut notamment piloter une motorisation de portail, une porte de garage ou un éclairage.

Le Digital 344.3 est-il compatible avec toutes les télécommandes Marantec ?

Non. Il est destiné aux émetteurs utilisant la technologie Marantec Multi-Bit en 868 MHz. Les télécommandes fonctionnant avec une autre fréquence ou un autre protocole ne sont pas nécessairement compatibles.

Peut-on raccorder ce récepteur à une motorisation d’une autre marque ?

Oui, sous réserve que la centrale possède une entrée compatible avec un contact sec et qu’une alimentation de 12 à 24 V AC/DC soit disponible. La compatibilité radio concerne les télécommandes, tandis que le raccordement à la centrale s’effectue par relais.

Quelle est la différence entre le mode impulsion et le mode marche/arrêt ?

En mode impulsion, le relais s’active brièvement à chaque commande. En mode marche/arrêt, une première commande active le relais et une seconde le désactive. Le réglage peut être effectué indépendamment sur chacun des deux canaux.

Peut-on commander deux automatismes différents ?

Oui. Les deux canaux et leurs relais peuvent être affectés séparément. Le récepteur peut donc commander deux automatismes ou deux fonctions distinctes, à condition de respecter les caractéristiques électriques des contacts.

Le récepteur peut-il être installé à l’extérieur ?

Oui, son boîtier possède un indice de protection IP65. La pose doit néanmoins respecter les instructions du fabricant et éviter toute zone exposée à une immersion ou à une accumulation permanente d’eau.

Peut-on brancher un bouton-poussoir filaire ?

Oui. Le Digital 344.3 possède deux entrées prévues pour des boutons-poussoirs à contact normalement ouvert, permettant la commande directe de chaque relais.

Quelle alimentation faut-il prévoir ?

Le récepteur accepte une alimentation comprise entre 12 et 24 V AC ou DC.

Peut-il commander directement un moteur ?

Non. Ses relais sont destinés à transmettre un ordre de commande ou à commuter une charge compatible dans la limite de leurs caractéristiques. Un moteur ne doit pas être alimenté directement par le récepteur.

Le Digital 344.3 remplace-t-il les références 104963 et 104966 ?

Oui. Marantec indique les références 104963 et 104966 comme modèles précédents de la référence 198491.
