Description du produit

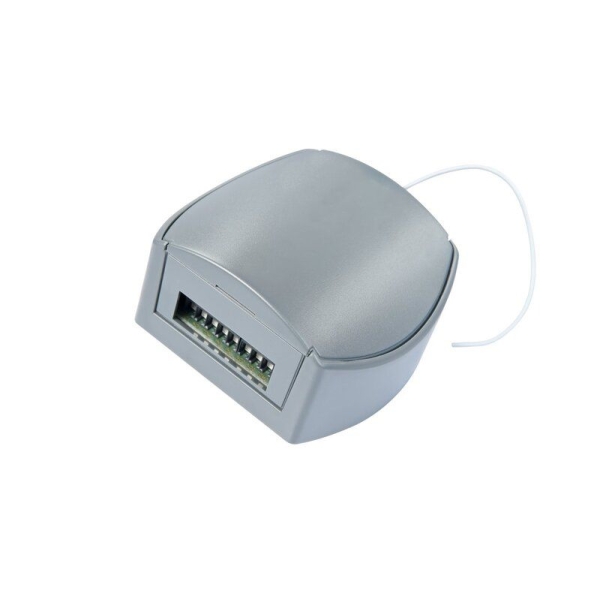

Récepteur universel MARANTEC DIGITAL 343.3 – 2 canaux – 433 MHz Multi-Bit – Réf. 198476
Le Marantec Digital 343.3 référence 198476 est un récepteur radio universel à 2 canaux, conçu pour commander une motorisation de portail, une porte de garage ou tout équipement électrique compatible avec une commande par contact sec.
Grâce à ses deux relais libres de potentiel, il peut être raccordé aussi bien à une centrale de commande Marantec qu’à un automatisme d’une autre marque. Chaque canal peut être configuré séparément en mode impulsion ou marche/arrêt, ce qui offre une grande souplesse d’utilisation.
Fonctionnant sur la fréquence 433 MHz avec codage Marantec Multi-Bit, ce récepteur est destiné aux télécommandes utilisant cette même technologie radio.
-------------------------------------------------------------------------------
Les avantages du récepteur Marantec Digital 343.3
- Récepteur radio universel à 2 canaux indépendants
- Compatible avec les télécommandes Marantec 433 MHz Multi-Bit
- Deux sorties relais avec contacts secs libres de potentiel
- Utilisable avec les automatismes Marantec et les centrales d’autres marques
- Mode impulsion ou ON/OFF réglable séparément pour chaque canal
- Deux entrées pour boutons-poussoirs filaires
- Alimentation flexible en 12 à 24 V AC ou DC
- Format compact facilitant l’intégration dans un coffret de commande
- Remplace notamment les anciennes références Marantec 104958 et 104960
-------------------------------------------------------------------------------
Un récepteur radio universel pour portail et porte de garage
Le Digital 343.3 permet d’ajouter ou de remplacer une réception radio Marantec Multi-Bit 433 MHz sur de nombreux équipements.
Ses contacts relais libres de potentiel transmettent une commande sans injecter de tension dans l’entrée de la centrale. Il peut ainsi être raccordé, par exemple, sur l’entrée impulsionnelle d’une carte électronique de portail, d’une porte de garage, d’une barrière ou d’un autre dispositif électrique compatible.
Cette conception rend le récepteur particulièrement intéressant pour :
- moderniser une ancienne installation ;
- remplacer un récepteur radio défectueux ;
- conserver des télécommandes Marantec Multi-Bit ;
- ajouter deux fonctions radio à une centrale existante ;
- piloter deux automatismes ou deux commandes distinctes.
-------------------------------------------------------------------------------
Deux canaux librement affectables
Le récepteur dispose de deux canaux indépendants, chacun associé à un relais inverseur.
Selon le raccordement et la programmation de l’installation, ils peuvent notamment être utilisés pour :
- commander l’ouverture totale d’un portail ;
- activer une ouverture piétonne ;
- piloter une porte de garage ;
- commander un second automatisme ;
- déclencher un éclairage ou un équipement électrique compatible.
Chaque canal peut être configuré individuellement avec l’un des deux modes suivants.
-------------------------------------------------------------------------------
Fonction impulsion
Le relais s’active brièvement lors de l’envoi de la commande radio. Ce mode est généralement utilisé pour commander l’entrée pas-à-pas ou impulsionnelle d’une centrale d’automatisme.
-------------------------------------------------------------------------------
Fonction marche/arrêt
Le relais change d’état à chaque commande. Cette fonction permet d’activer puis de désactiver un équipement, sous réserve de respecter les caractéristiques électriques maximales du contact.
-------------------------------------------------------------------------------
Commande radio et commande filaire
En complément de la réception radio, le Marantec Digital 343.3 possède deux entrées pour boutons-poussoirs à contact normalement ouvert.
Chaque relais peut donc être commandé :
- à distance avec une télécommande compatible ;
- localement avec un bouton-poussoir filaire ;
- ou à l’aide des deux solutions sur la même installation.
Cette possibilité facilite la création d’une commande murale locale ou le maintien d’un bouton déjà présent sur l’automatisme.
-------------------------------------------------------------------------------
Compatibilité radio à vérifier avant l’achat
La référence 198476 fonctionne en 433 MHz avec le protocole Marantec Multi-Bit unidirectionnel.
La fréquence seule ne suffit pas à garantir la compatibilité. Une télécommande 433 MHz employant un autre protocole radio ne pourra pas nécessairement être mémorisée dans ce récepteur.
Avant de commander, vérifiez donc :
- la fréquence de votre télécommande ;
- la présence de la technologie Multi-Bit ;
- la référence de votre ancien récepteur ;
- la tension d’alimentation disponible dans votre coffret.
Ce modèle n’est pas à confondre avec les équipements Marantec utilisant la technologie bi·linked ou une autre fréquence radio.
-------------------------------------------------------------------------------
Caractéristiques techniques
|
Caractéristique |
Valeur |
|
Marque |
Marantec |
|
Modèle |
Digital 343.3 |
|
Référence fabricant |
198476 |
|
Code EAN |
4062434026038 |
|
Type de produit |
Récepteur radio universel |
|
Nombre de canaux |
2 |
|
Technologie radio |
Marantec Multi-Bit |
|
Fréquence |
433 MHz |
|
Communication |
Unidirectionnelle |
|
Sorties |
2 relais libres de potentiel |
|
Type de contacts |
2 contacts inverseurs |
|
Entrées filaires |
2 entrées pour boutons-poussoirs NO |
|
Fonctions disponibles |
Impulsion ou marche/arrêt |
|
Réglage des fonctions |
Indépendant pour chaque canal |
|
Alimentation |
12 à 24 V AC ou 12 à 24 V DC |
|
Courant nominal |
0,05 A |
|
Charge maximale en AC |
24 V AC / 1 A / 24 VA |
|
Charge maximale en DC |
30 V DC / 1 A / 30 W |
|
Antenne |
Antenne filaire |
|
Indice de protection |
IP20 |
|
Température d’utilisation |
De -20 °C à +60 °C |
|
Dimensions |
70 × 64 × 35 mm |
|
Couleur |
RAL 7011 |
|
Type de raccordement |
Câblage conventionnel |
|
Anciennes références remplacées |
104958 et 104960 |
-------------------------------------------------------------------------------
Contenu de la livraison
Le produit est fourni avec :
- un récepteur universel Marantec Digital 343.3 ;
- le matériel de montage.
-------------------------------------------------------------------------------
Conseils d’installation
Le Digital 343.3 possède un indice de protection IP20. Il n’est donc pas conçu pour être installé directement à l’extérieur ou exposé à l’humidité.
Il doit être placé :
- dans le coffret protégé de la motorisation ;
- dans une armoire électrique adaptée ;
- ou dans un boîtier offrant une protection suffisante contre l’eau et les poussières.
Avant le raccordement, coupez l’alimentation de l’installation et contrôlez la tension disponible. Les relais du récepteur ne doivent pas être utilisés au-delà des charges maximales indiquées par Marantec. Pour un équipement plus puissant, il convient d’ajouter un relais de puissance ou un contacteur adapté.
L’installation et le raccordement électrique doivent être réalisés par une personne disposant des compétences nécessaires.
-------------------------------------------------------------------------------
Pourquoi choisir le Marantec Digital 343.3 référence 198476 ?
Ce récepteur constitue une solution pratique pour intégrer la radio Marantec Multi-Bit à une installation neuve ou existante. Ses deux sorties indépendantes, son alimentation multivoltage et ses contacts secs facilitent son adaptation à de nombreuses centrales de commande.
Il convient particulièrement aux professionnels et aux utilisateurs recherchant :
- un récepteur Marantec 433 MHz Multi-Bit ;
- deux fonctions radio indépendantes ;
- une compatibilité avec une centrale d’une autre marque ;
- le remplacement des références 104958 ou 104960 ;
- une commande radio complétée par des boutons-poussoirs filaires.
-------------------------------------------------------------------------------
FAQ – Marantec Digital 343.3 198476
À quoi sert le récepteur Marantec Digital 343.3 ?
Il permet de commander à distance une motorisation de portail, une porte de garage ou un autre équipement électrique compatible. Il reçoit le signal d’une télécommande Marantec Multi-Bit 433 MHz, puis actionne l’un de ses deux relais.
Le Digital 343.3 est-il compatible avec toutes les télécommandes Marantec ?
Non. La référence 198476 est prévue pour les télécommandes utilisant la fréquence 433 MHz et le codage Marantec Multi-Bit. Les télécommandes fonctionnant avec un autre protocole, notamment bi·linked, ne sont pas automatiquement compatibles.
Peut-il être installé sur une motorisation d’une autre marque ?
Oui. Ses deux contacts relais libres de potentiel lui permettent d’être raccordé à de nombreuses centrales de commande possédant une entrée pour bouton-poussoir ou commande impulsionnelle. Il faut néanmoins vérifier la documentation électrique de la centrale concernée.
Combien d’équipements peut-il commander ?
Le récepteur possède deux canaux indépendants. Il peut donc gérer deux commandes distinctes, par exemple l’ouverture totale et l’ouverture piétonne d’un portail, ou deux automatismes différents.
Quelle est la différence entre le mode impulsion et le mode ON/OFF ?
En mode impulsion, le relais s’active momentanément, comme lors d’un appui sur un bouton-poussoir. En mode ON/OFF, une commande active le relais et la suivante le désactive. Le fonctionnement peut être choisi séparément pour chaque canal.
Peut-on raccorder des boutons-poussoirs filaires ?
Oui. Le récepteur dispose de deux entrées pour boutons-poussoirs à contact normalement ouvert. Elles permettent de commander directement chacun des deux relais.
Quelle alimentation faut-il prévoir ?
Le Marantec Digital 343.3 peut être alimenté en 12 à 24 V alternatif ou en 12 à 24 V continu.
Le récepteur peut-il être installé dehors ?
Pas directement. Son indice de protection IP20 impose une installation dans un emplacement sec et protégé, par exemple à l’intérieur d’un coffret ou d’une armoire électrique appropriée.
Le Digital 343.3 remplace-t-il les références 104958 et 104960 ?
Oui. Marantec indique les références 104958 et 104960 comme modèles précédents de la référence 198476. Il reste conseillé de vérifier le câblage, l’alimentation et la compatibilité des télécommandes avant le remplacement.
Une télécommande 433 MHz d’une autre marque est-elle compatible ?
Pas nécessairement. Deux appareils peuvent utiliser la même fréquence sans partager le même protocole ni le même codage. La télécommande doit être compatible avec la technologie Marantec Multi-Bit.
