Description du produit

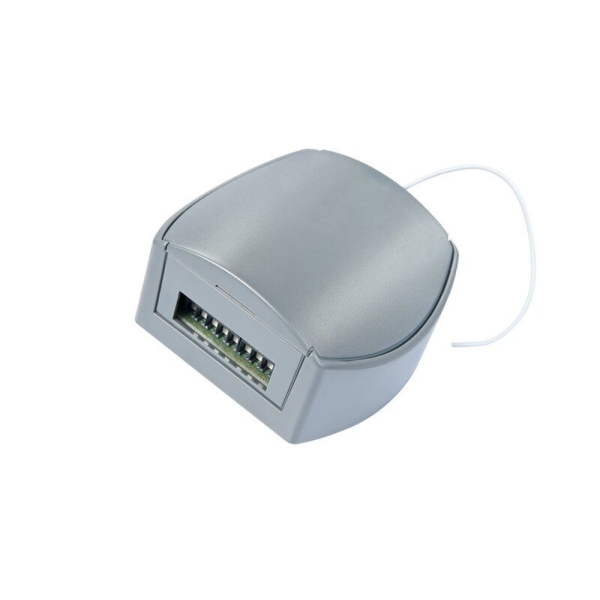

Récepteur universel MARANTEC DIGITAL 343.3 – 868 MHz Multi-Bit – 2 canaux – Réf. 198471
Description du récepteur MARANTEC DIGITAL 343.3
Le MARANTEC DIGITAL 343.3, référence 198471, est un récepteur radio universel à 2 canaux destiné à commander une motorisation de portail, une porte de garage ou différents appareils électriques à partir de télécommandes compatibles Marantec 868 MHz Multi-Bit.
Grâce à ses deux relais indépendants à contact sec, il peut piloter deux fonctions distinctes : ouverture totale d’un portail, passage piéton, porte de garage, éclairage ou autre équipement doté d’une entrée de commande compatible.
Chaque canal peut être configuré séparément en mode impulsion ou marche/arrêt. Le DIGITAL 343.3 dispose également de deux entrées permettant de raccorder des boutons-poussoirs filaires pour actionner directement les relais.
Compact et alimentable en 12 à 24 V AC ou DC, ce récepteur peut être associé aux centrales Marantec ainsi qu’à de nombreux automatismes d’autres marques disposant d’une entrée de commande par contact libre de potentiel.
------------------------------------------------------------------------------------------
Les avantages du MARANTEC DIGITAL 343.3
- Récepteur radio universel à 2 canaux indépendants
- Fréquence radio 868 MHz
- Technologie Marantec Multi-Bit
- Deux relais inverseurs avec contacts libres de potentiel
- Fonctionnement configurable en mode impulsion ou marche/arrêt
- Réglage indépendant pour chaque canal
- Deux entrées pour boutons-poussoirs filaires
- Compatible avec les centrales Marantec et les équipements tiers appropriés
- Alimentation polyvalente en 12-24 V AC/DC
- Antenne filaire intégrée
- Format compact facilitant l’intégration dans un coffret
- Convient à de nombreuses applications d’automatisation
------------------------------------------------------------------------------------------
Deux canaux pour commander deux fonctions
Le récepteur DIGITAL 343.3 possède deux sorties relais pouvant être affectées librement.
Il est ainsi possible d’utiliser :
- le canal 1 pour l’ouverture complète d’un portail ;
- le canal 2 pour l’ouverture piétonne ;
- un canal pour une porte de garage et l’autre pour un éclairage ;
- chaque canal pour commander un automatisme différent.
Les deux relais fonctionnent indépendamment. Cette architecture permet d’adapter facilement le récepteur aux besoins de l’installation.
Mode impulsion ou marche/arrêt
Chaque canal peut être réglé séparément selon deux modes de fonctionnement :
Mode impulsion
Le relais s’active brièvement lors de l’utilisation de la télécommande. Ce mode est généralement employé pour transmettre une commande pas-à-pas à une centrale de portail ou de porte de garage.
Mode marche/arrêt
Chaque pression change l’état du relais : une première commande l’active, puis une seconde le désactive. Cette fonction peut notamment être utilisée pour commander certains éclairages ou équipements électriques compatibles.
Le choix du mode doit être effectué en fonction du fonctionnement attendu et des caractéristiques de l’appareil raccordé.
------------------------------------------------------------------------------------------
Compatible avec les automatismes d’autres marques
Le DIGITAL 343.3 est présenté par Marantec comme un récepteur universel pouvant être utilisé avec ses propres centrales, mais également avec des produits d’autres fabricants.
Cette polyvalence repose sur ses sorties relais sans potentiel. Le récepteur ne transmet pas directement une tension de commande à l’automatisme : il ferme ou commute simplement un contact, à la manière d’un bouton-poussoir.
Avant l’installation, il convient néanmoins de vérifier :
- la présence d’une entrée de commande compatible sur la centrale ;
- le type de contact attendu par cette entrée ;
- la disponibilité d’une alimentation comprise entre 12 et 24 V AC/DC ;
- la compatibilité des télécommandes avec le protocole 868 MHz Multi-Bit de Marantec.
La fréquence de 868 MHz ne suffit pas, à elle seule, à garantir la compatibilité d’une télécommande. Le protocole radio et le codage doivent également correspondre.
Entrées pour boutons-poussoirs filaires
En complément de la commande radio, le récepteur comporte deux entrées pour boutons-poussoirs normalement ouverts et libres de potentiel.
Un bouton filaire peut ainsi être raccordé à chaque canal afin de commander directement le relais correspondant. Cette possibilité est pratique pour conserver une commande murale ou locale en plus des télécommandes.
------------------------------------------------------------------------------------------
Caractéristiques techniques
|
Caractéristique |
Valeur |
|
Marque |
MARANTEC |
|
Modèle |
DIGITAL 343.3 |
|
Référence fabricant |
198471 |
|
Code EAN |
4062434026045 |
|
Type de produit |
Récepteur radio universel |
|
Nombre de canaux |
2 |
|
Fréquence radio |
868 MHz |
|
Technologie radio |
Marantec Multi-Bit |
|
Communication |
Unidirectionnelle |
|
Sorties |
2 relais inverseurs libres de potentiel |
|
Entrées filaires |
2 entrées pour boutons-poussoirs NO libres de potentiel |
|
Fonctions disponibles |
Impulsion ou marche/arrêt |
|
Réglage |
Indépendant pour chaque canal |
|
Alimentation |
12 à 24 V AC ou 12 à 24 V DC |
|
Courant nominal |
0,05 A |
|
Charge maximale sous 24 V AC |
1 A / 24 VA |
|
Charge maximale sous 30 V DC |
1 A / 30 W |
|
Antenne |
Antenne filaire |
|
Indice de protection |
IP20 |
|
Température de fonctionnement |
De –20 °C à +60 °C |
|
Dimensions |
70 × 64 × 35 mm |
|
Couleur |
RAL 7011 |
|
Type de raccordement |
Filaire conventionnel |
------------------------------------------------------------------------------------------
Conditions d’installation
Avec son indice de protection IP20, le DIGITAL 343.3 n’est pas protégé contre l’eau. Il doit donc être installé dans un endroit sec ou à l’intérieur d’un coffret présentant un indice de protection adapté à l’environnement.
Le raccordement doit être réalisé hors tension et conformément aux instructions du fabricant. Il faut également respecter les capacités maximales des contacts relais.
Pour la commande d’une motorisation, les relais sont généralement raccordés sur les entrées basse tension prévues pour un bouton-poussoir ou une commande impulsionnelle. Ils ne doivent pas être utilisés directement pour alimenter un moteur.
------------------------------------------------------------------------------------------
Compatibilité radio
Ce récepteur est destiné aux émetteurs utilisant simultanément :
- la fréquence 868 MHz ;
- la technologie Marantec Multi-Bit ;
- un codage radio compatible Marantec.
Il ne doit pas être confondu avec les systèmes Marantec bi·linked, même si ceux-ci peuvent également fonctionner sur une fréquence proche ou identique.
En cas de remplacement d’un ancien récepteur, Marantec indique les références antérieures suivantes : 104962, 104964 et 104965. Une vérification de la configuration et des télécommandes existantes reste recommandée avant toute substitution.
------------------------------------------------------------------------------------------
Contenu de la livraison
Le conditionnement comprend :
- un récepteur universel MARANTEC DIGITAL 343.3 ;
- le matériel de fixation.
Les télécommandes et accessoires complémentaires ne sont pas indiqués comme étant fournis.
------------------------------------------------------------------------------------------
Applications possibles
Le MARANTEC DIGITAL 343.3 peut notamment être utilisé pour :
- une motorisation de portail battant ;
- un portail coulissant ;
- une porte de garage ;
- une porte industrielle compatible ;
- une barrière levante ;
- une ouverture piétonne séparée ;
- un éclairage ou un équipement électrique respectant la capacité des relais.
------------------------------------------------------------------------------------------
Conseil avant commande
Avant de commander ce récepteur, vérifiez la technologie de vos télécommandes. Elles doivent fonctionner en 868 MHz Multi-Bit Marantec. Une télécommande Marantec utilisant le système bi·linked, ou un émetteur d’une autre marque fonctionnant simplement en 868 MHz, n’est pas automatiquement compatible.
Vérifiez également que votre installation peut fournir une alimentation comprise entre 12 et 24 V AC/DC et que la centrale possède une entrée compatible avec un contact sec.
------------------------------------------------------------------------------------------
FAQ – MARANTEC DIGITAL 343.3
À quoi sert le récepteur MARANTEC DIGITAL 343.3 ?
Il permet de commander par radio jusqu’à deux fonctions ou équipements électriques à l’aide de télécommandes Marantec compatibles 868 MHz Multi-Bit.
Le DIGITAL 343.3 possède-t-il deux canaux indépendants ?
Oui. Il dispose de deux canaux et de deux relais libres de potentiel pouvant être affectés et configurés séparément.
Peut-il commander deux automatismes différents ?
Oui, sous réserve que chaque automatisme dispose d’une entrée compatible avec un contact sec et que l’installation respecte les caractéristiques électriques du récepteur.
Est-il compatible avec toutes les télécommandes 868 MHz ?
Non. La fréquence ne suffit pas à déterminer la compatibilité. Les émetteurs doivent également utiliser la technologie et le codage Marantec Multi-Bit compatibles.
Est-il compatible avec les télécommandes Marantec bi·linked ?
Ce modèle est annoncé en technologie Multi-Bit, et non bi·linked. Il faut donc utiliser des télécommandes correspondant au système Multi-Bit.
Peut-on l’utiliser sur une motorisation d’une autre marque ?
Oui, le fabricant le prévoit pour les commandes Marantec comme pour les produits tiers. La centrale concernée doit toutefois disposer d’une entrée acceptant une commande par contact libre de potentiel.
Quelle alimentation faut-il prévoir ?
Le DIGITAL 343.3 fonctionne sous une tension comprise entre 12 et 24 V, en courant alternatif ou continu.
Quelle est la différence entre les modes impulsion et marche/arrêt ?
En mode impulsion, le relais s’active brièvement à chaque commande. En mode marche/arrêt, une première commande active le relais et la suivante le désactive.
Peut-on raccorder des boutons-poussoirs filaires ?
Oui. Le récepteur possède deux entrées destinées à des boutons-poussoirs normalement ouverts et libres de potentiel.
Peut-il être installé à l’extérieur ?
Pas directement. Son indice de protection IP20 impose une installation dans un endroit sec ou dans un coffret étanche adapté à l’environnement extérieur.
Quelles sont ses dimensions ?
Le boîtier mesure 70 × 64 × 35 mm.
Le récepteur est-il livré avec une télécommande ?
La composition indiquée par Marantec comprend le récepteur et le matériel de fixation. Aucune télécommande n’est annoncée comme fournie.
