Description du produit

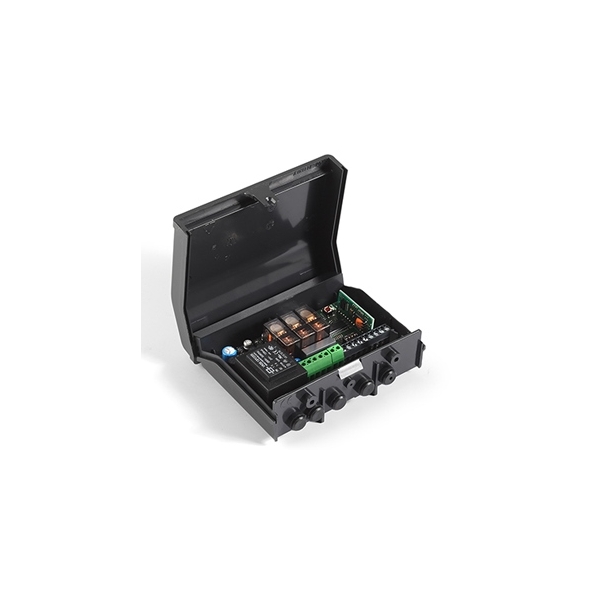

Le récepteur CARDIN RPQ504 est conçu pour la commande à distance d’un moteur monophasé 230 Vac 600W. Il est particulièrement indiqué pour la commande d’un moteur pour grilles et rideaux.
Le récepteur séquentiel CARDIN dispose au bornier de:
- sortie commande moteur 600 W fermeture – ouverture – commun;
- alimentation cellule photoélectrique 24 Vac, maxi. 100 mA;
- entrée pour dispositif de sécurité “FTC” (contact NF) avec inversion en phase de fermeture;
- entrées touches “TA”, “TC”, “TB” séparées;
- possibilité d’obtenir une touche dynamique sur “TA” en faisant un pont entre les bornes 10-11.
Le RPQ504 dispose de 4 modes de fonctionnement sélectionnables par dip-switch:
1) mode de fonctionnement semi-automatique (refermeture automatique invalidée); toutes les touches
fonctionnent comme commande séquentielle;
2) mode de fonctionnement semi-automatique où les touches de l’émetteur sont affectées à la fonction:
A - ouverture; B - fermeture; C - blocage; D – séquentielle;
3) mode de fonctionnement automatique (refermeture automatique validée) où les touches de l’émetteur
sont affectées à la fonction du mode de fonctionnement 2;
4) mode de fonctionnement manuel (homme-mort) en fermeture où les touches de l’émetteur sont
affectées à la fonction:
A – Ouverture; B – Fermeture; C – Blocage; D – sans fonction.
Systèmes de commande radio à l’avant-garde offrant un haut niveau de sécurité, garanti par la cryptographie de 28 bits avec 1 million de combinaisons de codes et la possibilité de mémoriser jusqu’à 1000 codes usagers.
- Boîtier antichoc pour l’extérieur en ABS - IP55.
- Dimensions d’encombrement 139 x 115 x 44.
