Description du produit
Moteur FADINI FIBO 300 – 3002L – Motorisation triphasée pour portail coulissant jusqu'à 2500 kg
Le FADINI FIBO 300 – Référence 3002L est un motoréducteur électromécanique triphasé de 1,5 CV spécialement conçu pour automatiser les portails coulissants industriels lourds jusqu'à 2500 kg. Robuste, puissant et adapté aux utilisations très intensives, il associe une transmission mécanique résistante, un couple nominal de 300 Nm et un système de déverrouillage manuel.
--------------------------------------------------------------
Une motorisation industrielle conçue pour les portails coulissants lourds
Le moteur FADINI FIBO 300 répond aux exigences des installations nécessitant une motorisation puissante, fiable et adaptée aux contraintes des portails de grandes dimensions.
Développé par le fabricant italien FADINI, ce motoréducteur électromécanique permet d'automatiser les portails coulissants pesant jusqu'à 2500 kg, notamment dans les environnements industriels, professionnels et les sites disposant d'accès de grande capacité.
Grâce à son moteur triphasé de 1,1 kW (1,5 CV), le FIBO 300 délivre un couple nominal de 300 Nm à 50 Hz, assurant l'entraînement des portails lourds dans les conditions prévues par le constructeur.
Sa transmission par vis et couronne en acier-bronze est conçue pour résister aux sollicitations mécaniques importantes et aux charges de travail intensives.
--------------------------------------------------------------
Une conception robuste pour une utilisation intensive
Le FADINI FIBO 300 se distingue par sa construction mécanique adaptée aux applications industrielles.

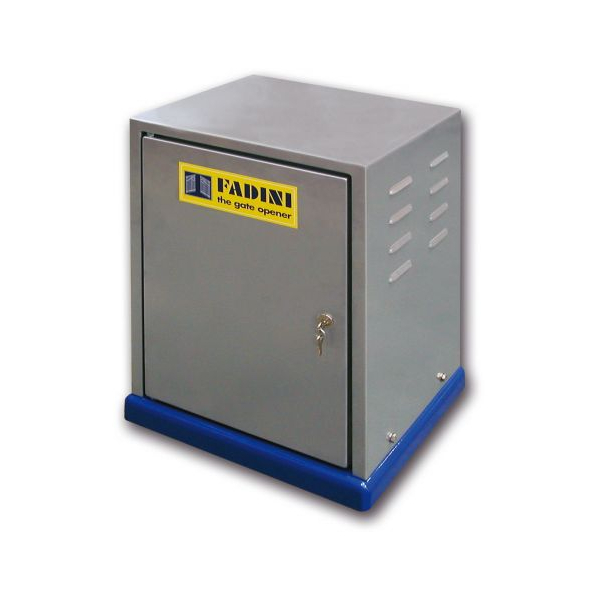

Son motoréducteur est installé dans un coffret métallique de protection, équipé d'une porte d'accès à clé. Cette conception protège les composants mécaniques et électriques tout en facilitant les opérations de maintenance réalisées par un professionnel.
Le moteur bénéficie également d'un refroidissement par ventilateur et d'un indice de protection IP55 lorsque l'ensemble est installé dans son armoire.
Le FIBO 300 offre plusieurs caractéristiques intéressantes :
- Une capacité de motorisation jusqu'à 2500 kg.
- Une alimentation triphasée 230/400 V.
- Un couple nominal de 300 Nm à 50 Hz.
- Une vitesse de déplacement de 10,5 m/min à 50 Hz.
- Un fonctionnement prévu pour un usage très intensif.
- Un système de friction mécanique réglable.
- Des fins de course mécaniques pour contrôler les positions d'arrêt.
- Un déverrouillage manuel permettant de déplacer le portail sans motorisation.
--------------------------------------------------------------
Une motorisation adaptée aux accès industriels
Le FIBO 300 est particulièrement intéressant pour les installations nécessitant des ouvertures et fermetures régulières.
Il peut notamment être utilisé pour automatiser :
- Les portails coulissants d'entrepôts et de bâtiments industriels.
- Les accès de zones logistiques et de stockage.
- Les entrées de sites professionnels.
- Les portails métalliques lourds d'établissements commerciaux.
- Les accès de grandes propriétés équipées de portails coulissants particulièrement lourds.
Sa capacité de fonctionnement annoncée par FADINI atteint 33 cycles complets par heure, selon le cycle de référence du constructeur.
Il constitue ainsi une solution adaptée aux accès sollicités fréquemment, sous réserve du respect des conditions d'installation et du cycle de service.
--------------------------------------------------------------
Les avantages du moteur FADINI FIBO 300
Puissance adaptée aux portails lourds
Avec une capacité maximale de 2500 kg, le FIBO 300 permet de motoriser des portails dont le poids dépasse les capacités des automatismes résidentiels classiques.
Transmission mécanique résistante
L'association d'une vis et d'une couronne en acier-bronze contribue à la résistance mécanique de l'ensemble lors des sollicitations importantes.
Fonctionnement intensif
Son service intermittent S3 à 75 % et sa conception industrielle permettent de répondre aux besoins des installations à forte fréquence d'utilisation.
Réglage mécanique de la force
Le système de friction mécanique permet d'adapter le couple d'entraînement aux caractéristiques du portail. Le réglage doit être effectué par un professionnel avec contrôle des forces et des dispositifs de sécurité.
Déverrouillage manuel
En cas de coupure d'alimentation ou pour une intervention de maintenance, le mécanisme peut être déverrouillé à l'aide de la clé prévue par le fabricant.
Protection des composants
Le carter métallique protège le motoréducteur et permet l'accès aux différents éléments nécessaires à son entretien.
--------------------------------------------------------------
Caractéristiques techniques du FADINI FIBO 300 – 3002L
Les valeurs suivantes proviennent du tableau technique FIBO 300 figurant en page 10 de la notice constructeur.
|
Caractéristique |
Valeur |
|
Fabricant |
FADINI |
|
Modèle |
FIBO 300 |
|
Référence commerciale |
3002L |
|
Type |
Motoréducteur électromécanique |
|
Application |
Portail coulissant industriel |
|
Poids maximal du portail |
2500 kg |
|
Alimentation moteur |
Triphasée 230/400 V AC |
|
Fréquence |
50/60 Hz |
|
Puissance moteur fournie |
1,1 kW / 1,5 CV |
|
Puissance absorbée |
1500 W |
|
Intensité absorbée |
5,1 / 3 A |
|
Couple nominal à 50 Hz |
300 Nm |
|
Couple nominal à 60 Hz |
247 Nm |
|
Vitesse à 50 Hz |
10,5 m/min |
|
Vitesse à 60 Hz |
12,8 m/min |
|
Rapport de réduction |
1:40 |
|
Pignon d'entraînement |
Z24 – Module 4 |
|
Vitesse moteur à 50 Hz |
1400 tr/min |
|
Service intermittent |
S3 – 75 % |
|
Refroidissement |
Ventilateur |
|
Température de fonctionnement |
-25 °C à +80 °C |
|
Indice de protection |
IP55 dans l'armoire |
|
Fins de course |
Mécaniques |
|
Poids du motoréducteur |
65 kg |
|
Huile préconisée |
Oil Fadini – Réf. 706L |
--------------------------------------------------------------
Performances et fréquence d'utilisation
|
Donnée |
Valeur constructeur |
|
Fréquence d'utilisation |
Très intensive |
|
Temps d'ouverture de référence |
25 secondes |
|
Pause après ouverture |
30 secondes |
|
Temps de fermeture de référence |
25 secondes |
|
Pause après fermeture |
30 secondes |
|
Durée d'un cycle complet |
110 secondes |
|
Cycles complets par heure |
33 |
|
Cycles annuels annoncés |
96 000, sur la base de 8 h de service/jour |
Les performances sont celles du cycle de référence indiqué dans la notice. Elles ne garantissent pas une durée d'ouverture identique pour tous les portails.
--------------------------------------------------------------
Installation et compatibilité du FADINI FIBO 300
Quels portails sont compatibles ?
Le FIBO 300 est destiné aux portails coulissants industriels dont le poids ne dépasse pas 2500 kg.
Avant son installation, plusieurs éléments doivent être vérifiés :
- La stabilité du portail et la solidité de son rail de guidage.
- La présence de guides supérieurs et inférieurs adaptés.
- L'existence de butées mécaniques en ouverture et en fermeture.
- La présence d'un système antichute.
- La capacité du support au sol à recevoir le motoréducteur.
- La disponibilité d'une alimentation électrique triphasée adaptée.
Le poids du portail ne constitue pas à lui seul un critère suffisant pour valider la compatibilité. Son état mécanique, sa course, son guidage et les contraintes de fonctionnement doivent également être pris en compte.
Quelle crémaillère utiliser ?
La notice FADINI préconise une crémaillère double en acier galvanisé, de section 22 × 22 mm, module 4, fixée au portail par des supports adaptés.
Lors de l'installation, un jeu d'environ 2 mm doit être respecté entre le pignon d'entraînement et la crémaillère.
La crémaillère doit être parfaitement alignée afin de permettre un déplacement régulier du portail sans frottement excessif.
Quelle centrale électronique utiliser ?
Le FADINI FIBO 300 est prévu pour fonctionner avec le programmateur électronique FADINI ELPRO 37 HP – Référence 7185L, équipé de télérupteurs de puissance.
Cette centrale permet de gérer les commandes de l'automatisme et le raccordement des équipements prévus par le fabricant, notamment les photocellules, les dispositifs de commande et les accessoires de sécurité.
Attention : la notice présente l'ELPRO 37 HP dans la configuration d'installation, mais ne permet pas de confirmer que cette centrale est systématiquement incluse avec la référence commerciale 3002L. Le contenu exact de la fourniture doit être vérifié.
--------------------------------------------------------------
Sécurité et déverrouillage manuel
Comment déverrouiller le FADINI FIBO 300 ?
Le motoréducteur possède un dispositif de déverrouillage manuel situé sur l'axe de transmission.
Ce mécanisme permet de libérer le portail pour effectuer un déplacement manuel, notamment pendant l'installation ou lors d'une intervention technique.
Le système utilise une clé à tube E 23-27 permettant d'agir sur l'écrou autofreiné M18, conformément à la procédure de la notice.
Toute intervention doit être réalisée après mise en sécurité de l'installation, en respectant les consignes du fabricant.
Une installation qui nécessite des dispositifs de sécurité adaptés
Un portail coulissant industriel représente une masse importante en mouvement.
Son automatisation doit donc intégrer des dispositifs de protection adaptés aux risques identifiés : photocellules, bords sensibles, butées mécaniques et autres équipements nécessaires selon la configuration.
La notice FADINI rappelle notamment les exigences des normes EN 12453 et EN 12445 et la nécessité de confier l'installation à un personnel qualifié.
--------------------------------------------------------------
Accessoires et produits complémentaires
Pour compléter l'installation du FIBO 300, plusieurs équipements FADINI sont mentionnés dans la notice technique.
|
Produit complémentaire |
Référence FADINI |
|
Centrale électronique ELPRO 37 HP |
7185L |
|
Crémaillère |
2039L |
|
Photocellules FIT 55 |
551L |
|
Sélecteur à clé CHIS 37 |
371L |
|
Feu clignotant MIRI 4 |
4612L |
|
Antenne BIRIO A8 |
4601L |
|
Récepteur radio VIX 53/2 R |
5311L |
|
Télécommande VIX 53/4 TR |
5313GL |
|
Huile FADINI |
706L |
|
Listeau de sécurité à câble mécanique |
2077L |
Ces références constituent de bonnes opportunités de maillage interne pour votre boutique, à condition que les produits soient disponibles et que leur compatibilité soit vérifiée.
--------------------------------------------------------------
FAQ – Questions fréquentes sur le FADINI FIBO 300
Quel poids de portail peut supporter le FADINI FIBO 300 ?
Le moteur FADINI FIBO 300 est conçu pour automatiser les portails coulissants industriels pesant jusqu'à 2500 kg, sous réserve d'une installation mécanique conforme aux préconisations du constructeur.
Le FADINI FIBO 300 fonctionne-t-il en 230 V monophasé ?
Non. Le FIBO 300 est équipé d'un moteur triphasé prévu pour une alimentation 230/400 V AC. Il ne doit pas être raccordé directement à une alimentation monophasée 230 V.
Quelle est la puissance du moteur FADINI FIBO 300 ?
Le FIBO 300 développe une puissance moteur de 1,1 kW, soit 1,5 CV. Sa puissance électrique absorbée est de 1500 W.
Quelle est la vitesse d'ouverture du FIBO 300 ?
La vitesse de déplacement annoncée est de 10,5 mètres par minute à 50 Hz et de 12,8 mètres par minute à 60 Hz. Le temps d'ouverture dépend de la longueur de course du portail.
Le FADINI FIBO 300 convient-il à un usage intensif ?
Oui. Le fabricant indique une fréquence d'utilisation très intensive, avec un service intermittent S3 à 75 % et jusqu'à 33 cycles complets par heure selon son cycle de référence.
Quelle carte électronique est compatible avec le FIBO 300 ?
La notice constructeur prévoit le programmateur électronique FADINI ELPRO 37 HP, référence 7185L, pour la commande de cette motorisation industrielle.
Peut-on ouvrir manuellement un portail équipé du FIBO 300 ?
Oui. Le moteur dispose d'un dispositif de déverrouillage manuel permettant de libérer le mécanisme d'entraînement à l'aide de la clé prévue par FADINI.
Quelle crémaillère installer avec le FIBO 300 ?
FADINI préconise une crémaillère double en acier de section 22 × 22 mm, module 4, adaptée aux portails coulissants lourds.
Le moteur FADINI FIBO 300 peut-il être installé à l'extérieur ?
Le FIBO 300 dispose d'un coffret métallique et d'un indice de protection IP55 dans son armoire. Son installation extérieure doit respecter les prescriptions du fabricant, notamment en matière de fixation, de câblage et de protection électrique.
Quelle différence entre le FADINI FIBO 300 et le FIBO 400 ?
Le FIBO 300 possède une puissance de 1,5 CV et peut motoriser un portail jusqu'à 2500 kg. Le FIBO 400 développe 3 CV et accepte des portails jusqu'à 4000 kg. Les deux modèles sont destinés aux portails coulissants industriels lourds.
--------------------------------------------------------------
Pourquoi choisir le FADINI FIBO 300 ?
Le FADINI FIBO 300 – 3002L constitue une solution de motorisation adaptée aux portails coulissants industriels nécessitant une importante capacité d'entraînement.
Sa puissance de 1,5 CV, son couple nominal de 300 Nm et sa transmission mécanique acier-bronze répondent aux besoins des installations lourdes et fréquemment sollicitées.
Associé à une centrale de commande adaptée et à des dispositifs de sécurité correctement dimensionnés, il permet de réaliser une automatisation professionnelle robuste.
Vous recherchez une motorisation pour portail coulissant de 2500 kg ? Découvrez le FADINI FIBO 300, référence 3002L, et sélectionnez les accessoires nécessaires à votre installation.
