Description du produit

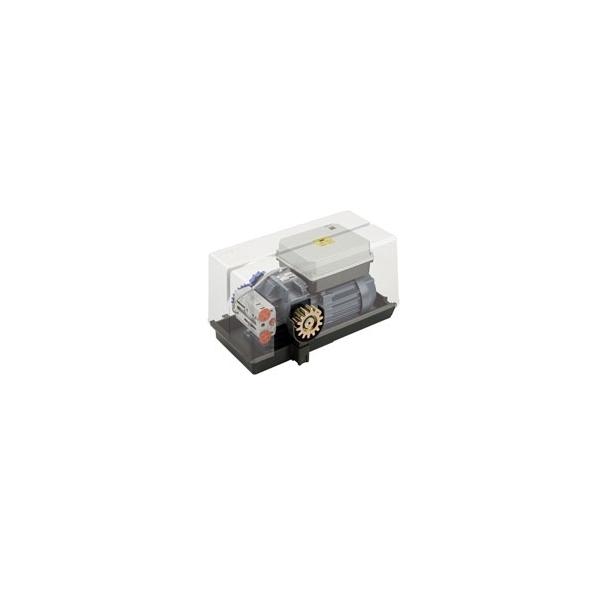

Moteur RIB SUPER 3600 AA31020 pour portail coulissant jusqu’à 3 600 kg
Le RIB SUPER 3600, référence AA31020, est un motoréducteur conçu pour les portails coulissants lourds. Il peut déplacer un portail pesant jusqu’à 3 600 kg, avec une vitesse de traction de 0,165 m/s. Son fonctionnement irréversible maintient le portail fermé sans nécessiter de serrure électrique.
Destiné aux installations de grande taille ou à usage fréquent, il fonctionne en 230 V et s’associe à une crémaillère module 6. Son installation et la configuration de la centrale doivent être confiées à un professionnel.
---------------------------------------------------------------
Les points forts du RIB SUPER 3600
- Pour portails coulissants jusqu’à 3 600 kg : adapté aux accès équipés d’un portail particulièrement lourd.
- Usage intensif : la notice indique jusqu’à 700 cycles conseillés par jour, sous réserve d’une installation adaptée.
- Motoréducteur irréversible : le portail reste maintenu en fermeture sans serrure électrique supplémentaire.
- Déverrouillage manuel : permet de manœuvrer le portail en cas de coupure de courant.
- Protection IP55 : prévue pour résister à la poussière et aux projections d’eau dans les conditions définies par cet indice.
---------------------------------------------------------------
Caractéristiques techniques
|
Caractéristique |
RIB SUPER 3600 AA31020 |
|
Type de portail |
Coulissant |
|
Poids maximal du portail |
3 600 kg |
|
Alimentation |
230 V~ 50/60 Hz |
|
Vitesse de traction |
0,165 m/s |
|
Force maximale de poussée |
4 700 / 4 150 N |
|
Couple maximal |
200 / 175 Nm |
|
Crémaillère compatible |
Module 6 |
|
Puissance moteur |
592 / 672 W |
|
Condensateur |
50 µF |
|
Cycles conseillés par jour |
700 |
|
Température de fonctionnement |
−10 à +55 °C |
|
Indice de protection |
IP55 |
|
Poids indiqué dans la notice |
42 kg |
Les valeurs présentées par paires sont reprises telles qu’elles figurent dans la notice RIB ; elles dépendent des conditions d’alimentation indiquées par le fabricant.
---------------------------------------------------------------
Pour quel projet choisir ce moteur ?
Le SUPER 3600 répond aux besoins d’une motorisation de portail coulissant lourd : grand portail métallique, accès collectif ou entrée professionnelle. Le poids maximal ne suffit toutefois pas à valider un projet. Avant de choisir le moteur, il faut aussi vérifier la longueur du portail, la qualité du rail et des galets, la fréquence réelle des passages, la crémaillère et les dispositifs de sécurité nécessaires.
La notice précise que le bon fonctionnement de l’opérateur est garanti lorsqu’il est piloté par une centrale RIB. La centrale illustrée dans le document est la L1/R2-CRX ; vérifiez la composition exacte de la référence proposée avant de commander.
---------------------------------------------------------------
Installation et compatibilité : les points à vérifier
Le SUPER 3600 utilise une crémaillère module 6. La notice prévoit un jeu de 1 à 2 mm entre le pignon et la crémaillère. Elle décrit des réglages de fins de course selon la version installée : FCE ou FCM. Pour la version FCE, les fins de course de série sont indiqués pour un portail de 13 m maximum ; des fins de course spéciaux pour une longueur allant jusqu’à 18 m sont mentionnés sur demande.
L’installateur doit contrôler la bonne circulation du portail à la main, prévoir des butées mécaniques et choisir les protections adaptées au site. La notice réserve l’installation à du personnel spécialisé.
---------------------------------------------------------------
FAQ — RIB SUPER 3600 AA31020
Quel poids de portail le RIB SUPER 3600 peut-il motoriser ?
La notice indique un poids maximal de 3 600 kg pour un portail coulissant. L’état mécanique du portail et les conditions d’installation doivent également être vérifiés.
Le RIB SUPER 3600 fonctionne-t-il en cas de coupure de courant ?
Le mouvement électrique s’arrête sans alimentation. Un déverrouillage manuel permet alors de déplacer le portail à la main, suivant la procédure de la notice.
Faut-il ajouter une serrure électrique ?
Non. Le SUPER 3600 est un motoréducteur irréversible ; selon RIB, cette caractéristique dispense d’une serrure électrique pour maintenir le portail fermé.
Quelle crémaillère utiliser avec ce moteur ?
Le moteur est prévu pour une crémaillère module 6. La fixation et le réglage de l’engrènement doivent respecter les indications de la notice.
Peut-on raccorder le moteur à n’importe quelle centrale ?
La notice indique que le bon fonctionnement du moteur n’est garanti que lorsqu’il est géré par une centrale RIB. Vérifiez la centrale présente sur l’installation avant tout remplacement.
La référence AA31020 correspond-elle à la version ICE ?
Non. Le tableau de la notice associe AA31020 au SUPER 3600 et AA31024 au SUPER 3600 ICE.
