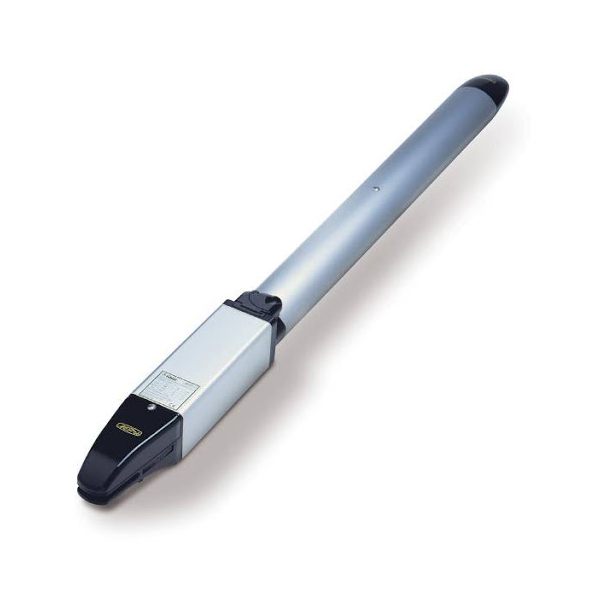

Moteur FADINI NUPI 66 - Automatisme portail battant

En savoir plus

Vérin hydraulique pour portails à battant avec vantaux jusqu’à 2,5 m
• Innovant
automatisme hydraulique avec le réglage de la force de poussée gérée par le programmateur électronique ELPRO 7 RP.
Condensateur incorporé.  Simple à installer et à régler. Approprié pour les installations résidentielles.
Disponible en KIT complet de tous es accessoires.
• Pratique
déverrouillage immédiat avec clé codée.
• Testé et certifié
marquage C avec essais de type ITT PDC N. 2391-2008

DONNEES TECHNIQUES

VERIN HYDRAULIQUE ET POMPE HYDRAULIQUE
Débit pompe hydraulique - P5 1,4 l/min
Pression d'exercice 10 atm
Vitesse linéaire à l'ouverture/fermeture ~13 mm/s
Force 3.100 N
Type d'huile Oil Fadini - art. 708L
Course utile tige 275 mm
Diamètre vérin 45 mm
Diamètre tige 16 mm
Température d'exercice -20 °C +80 °C (*)
Poids complet Nupi 66 8 kg
Poids max vantail 400 kg
Largeur max vantail 2,5 m
Degré de protection complet IP 67
Encombrement (long. x larg. x haut.) 1.240x86x86 mm

MOTEUR ELECTRIQUE
Puissance fournie 0,18 kW (0,25 CV)
Tension d'alimentation 230 Vac
Fréquence 50 Hz
Courant absorbé 1,2 A
Puissance absorbée 250 W
Condensateur 12,5 µF
Vitesse de rotation moteur 1.350 tours/1'
Service intermittent S3
Classe H
Câble électrique :exible CEI 20- 52 -
FROR 450/750 V

PERFORMANCES
Fréquence d'utilisation intensive
Cycle de service 18 s ouverture - 30 s pause - 20 s fermeture - 30 s pause
Durée d'un cycle complet 98 s
Cycles complets ouverture - pause - fermeture - pause N° 36/heure
Cycles annuels (avec 8 heures de service par jour) N° 105.120
