Notice ROGER TECHNOLOGY H70/104AC

H70/104AC - H70/105AC — Centrale de commande pour 1 moteur asynchrone 230 V~ / 115 V~

IS303 Rev.04 28/07/2026 — FW r2.00 — HW 05

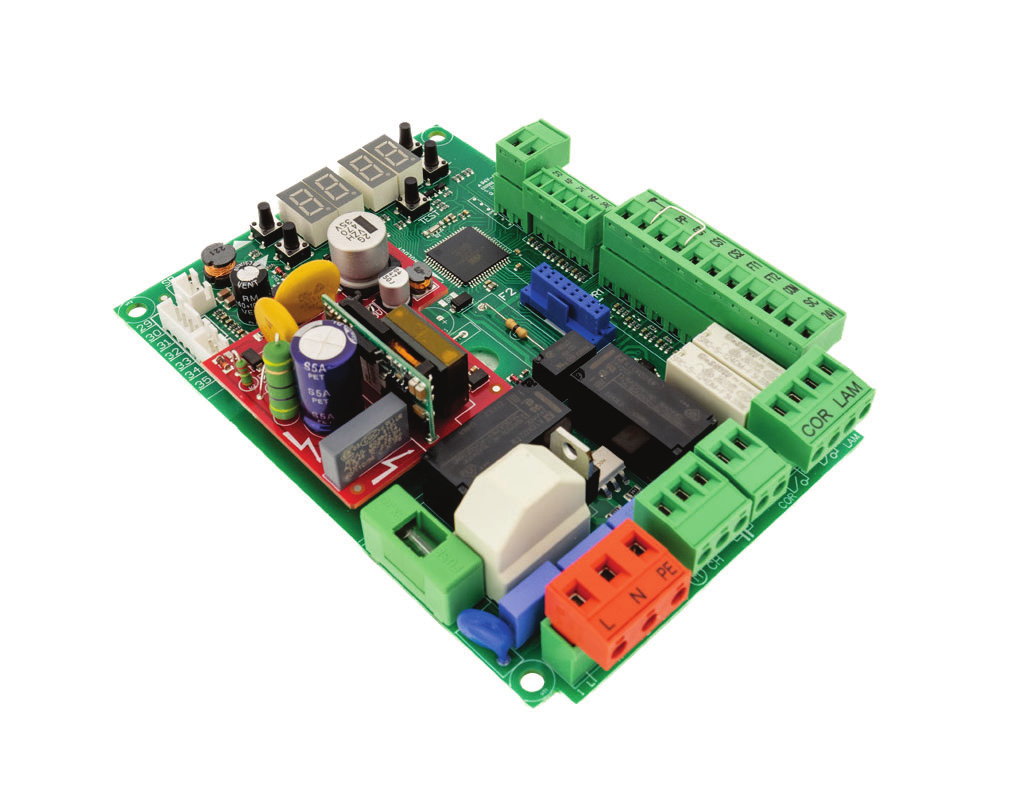

Composition de la carte

• Alimentation Power supply 230 V~ 50 Hz (115 V~ 60 Hz)
• Connexion MOTEUR (MOTOR connection)
• Connexion condensateur moteur
• Alimentateur switching (Switching power supply)
• Connecteur à enfichage pour radio récepteur
• Borniers des commandes
• Borniers des sécurités
• Display à 4 chiffres et 6 touches de programmation
• Bornier de raccordement encodeur, fin de course et contact de déblocage (H70/104AC) / encodeur et fin de course (H70/105AC)
• Lumière de courtoisie et clignotant (COR / LAM)

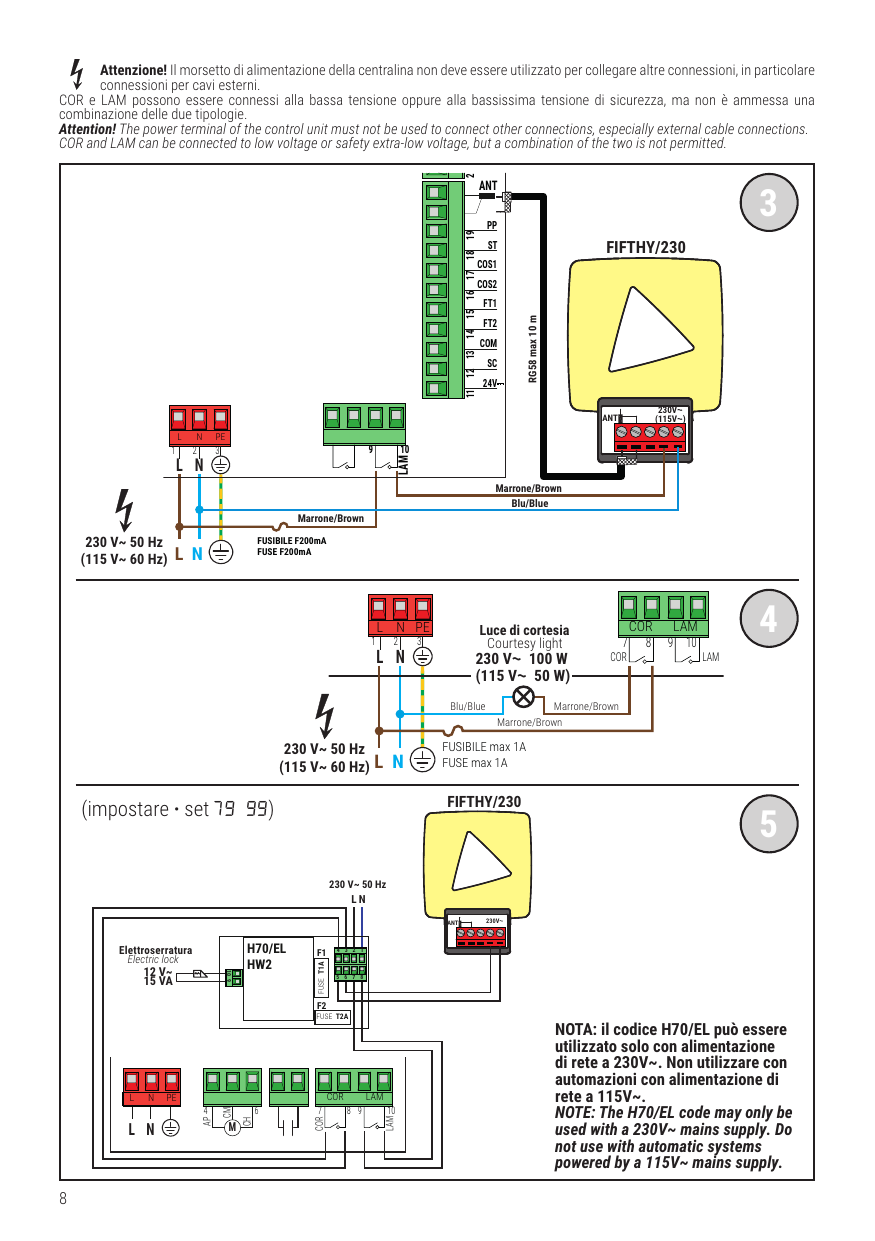

Accessoires externes (FIFTHY/230, lumière de courtoisie, H70/EL)

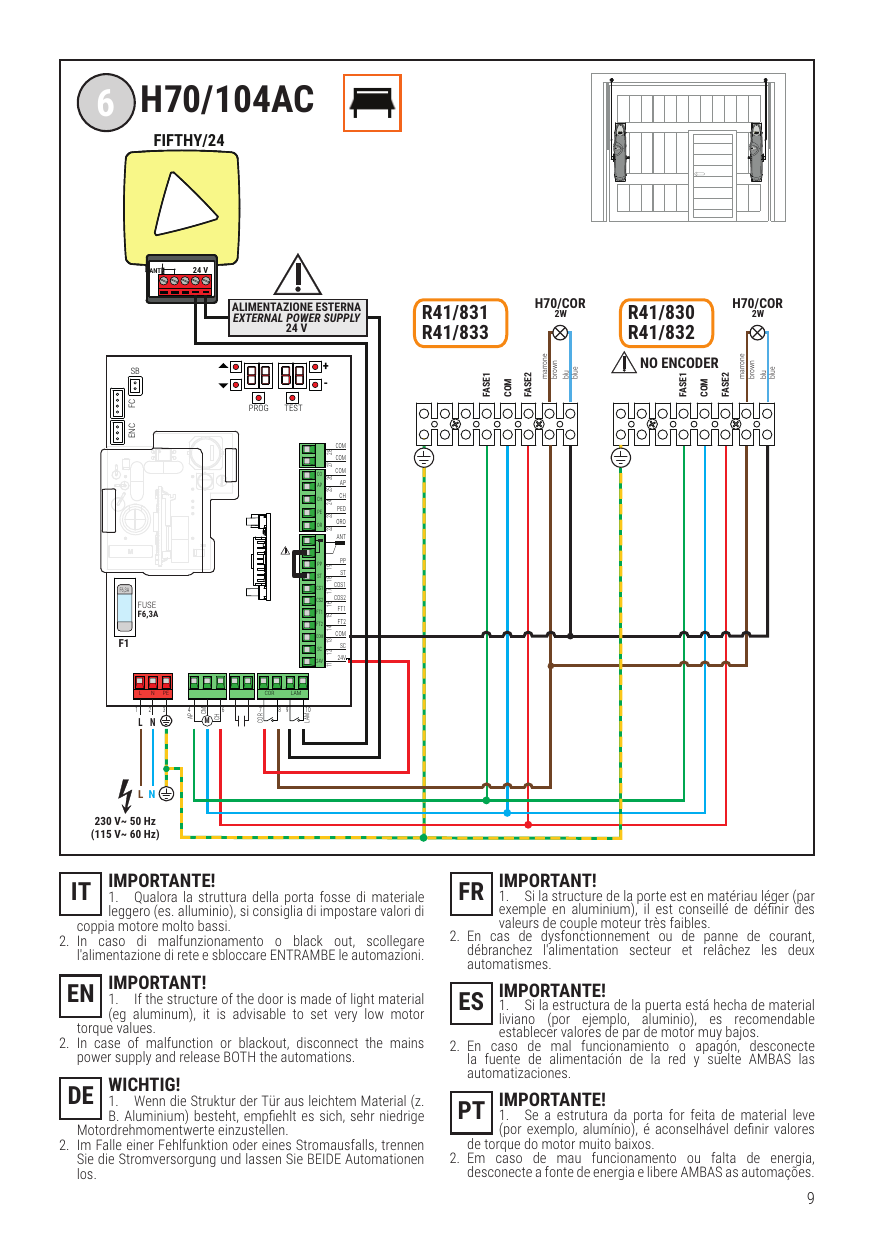

Branchement 24 V (H70/104AC) et cordons de sécurité

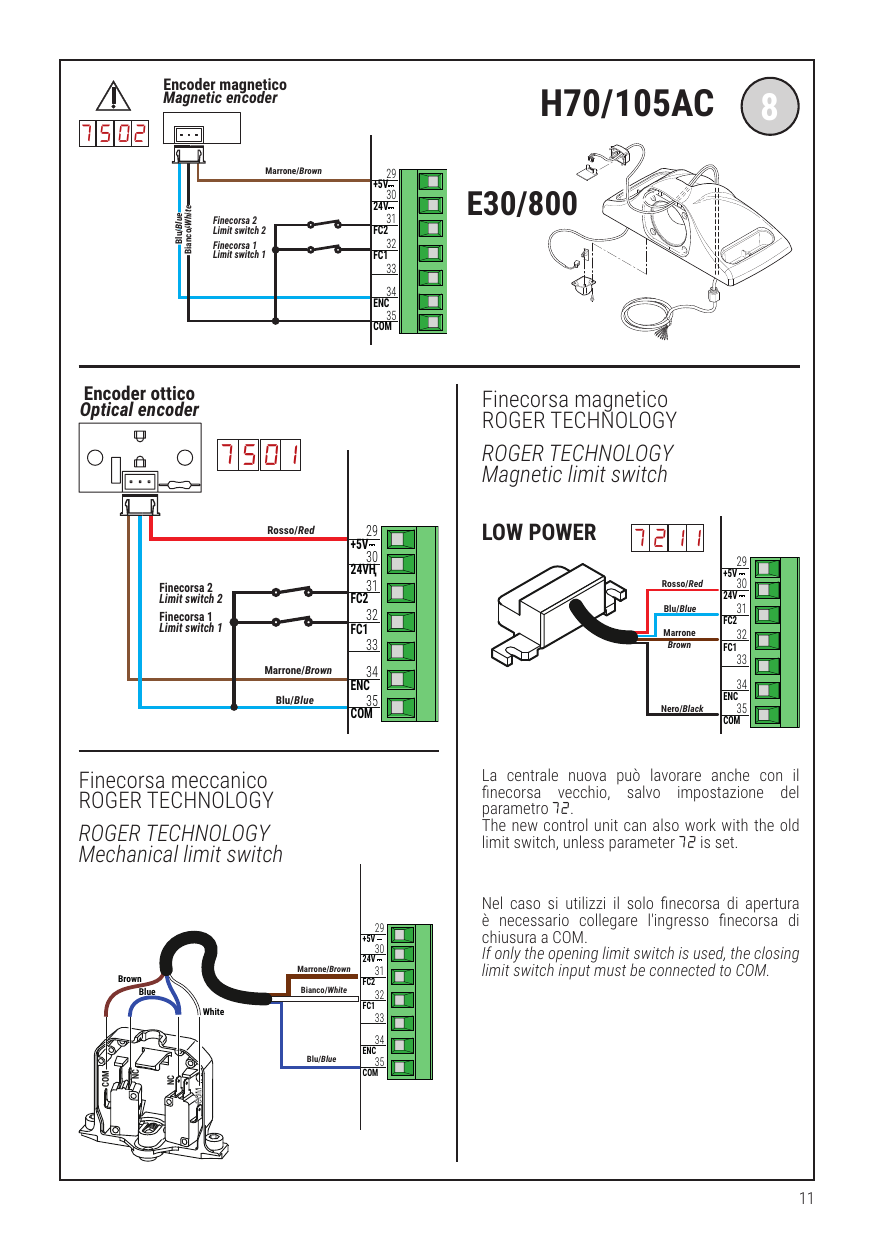

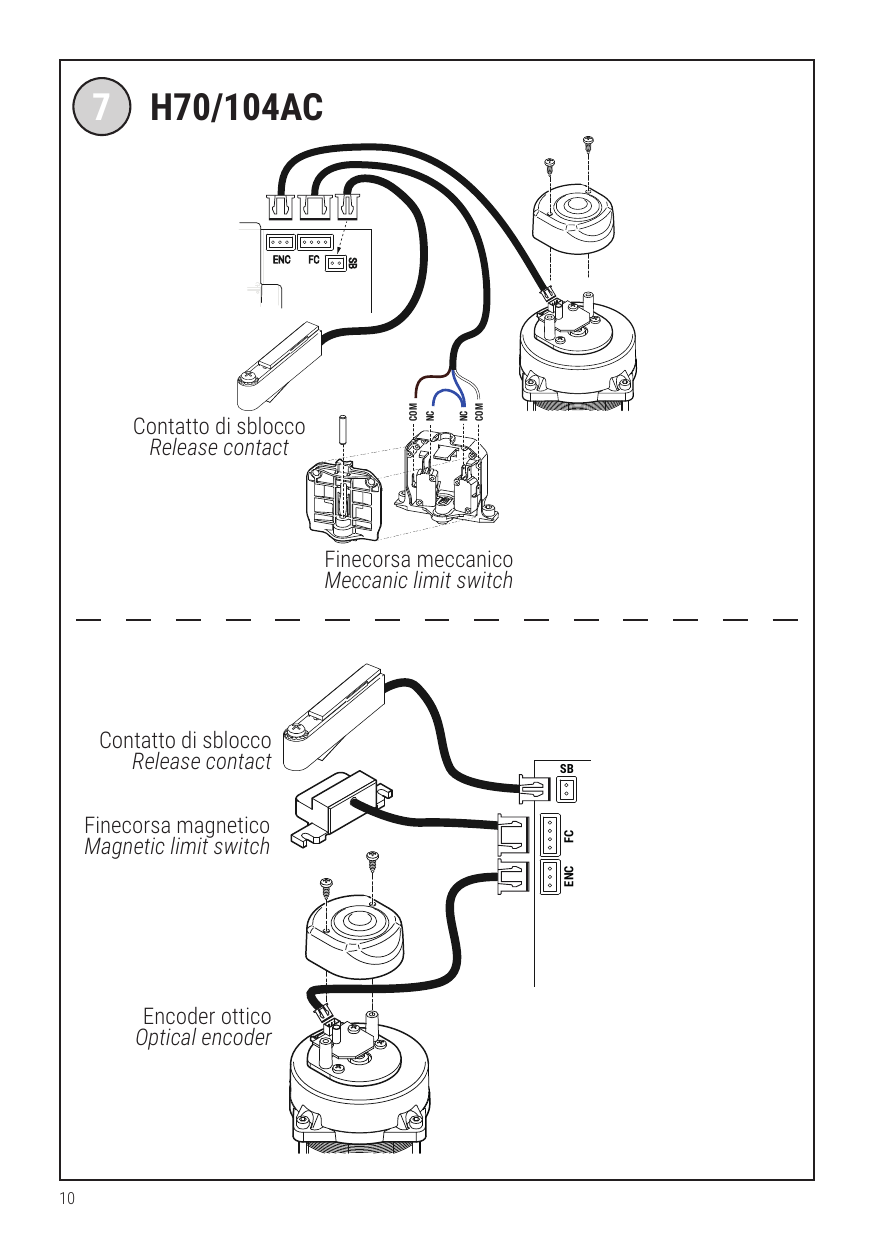

Branchement encodeur et fin de course

H70/105AC : la centrale neuve peut aussi fonctionner avec l'ancien fin de course, sauf réglage du paramètre 72. Si l'on utilise uniquement le fin de course d'ouverture, il est nécessaire de connecter l'entrée fin de course de fermeture à COM.

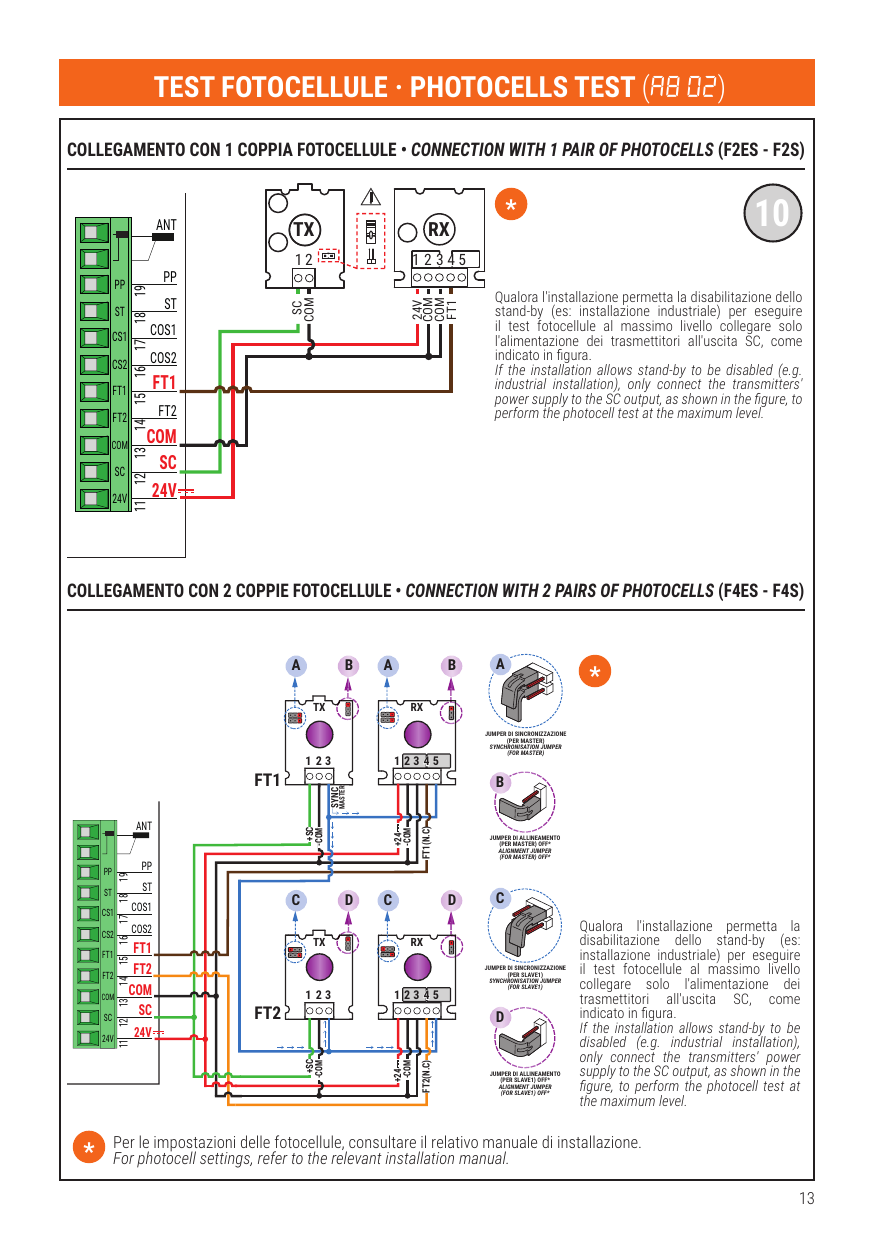

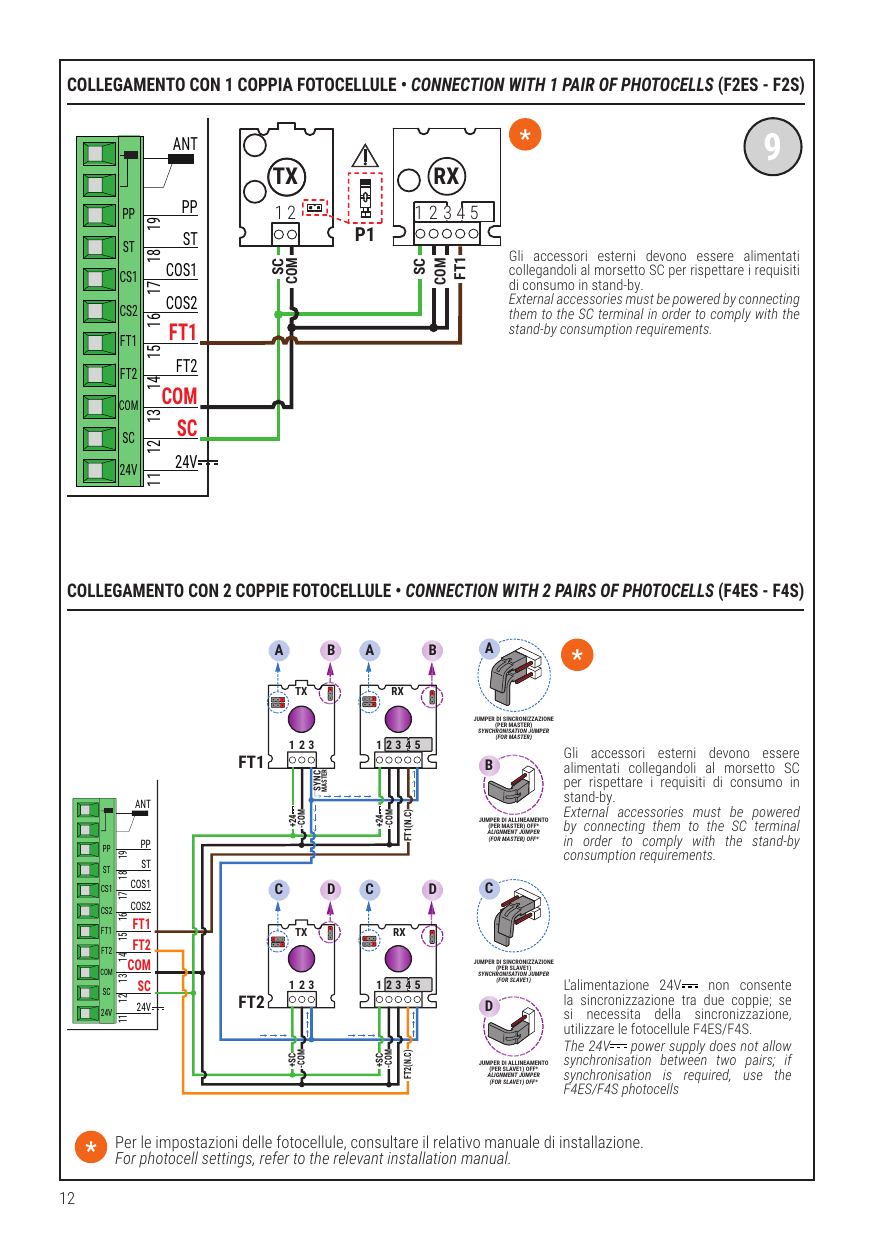

Branchement des photocellules

Les accessoires externes doivent être alimentés en les raccordant au morsement SC pour respecter les exigences de consommation en stand-by. L'alimentation 24V ne permet pas la synchronisation entre deux paires ; si la synchronisation est requise, utiliser les photocellules F4ES/F4S.

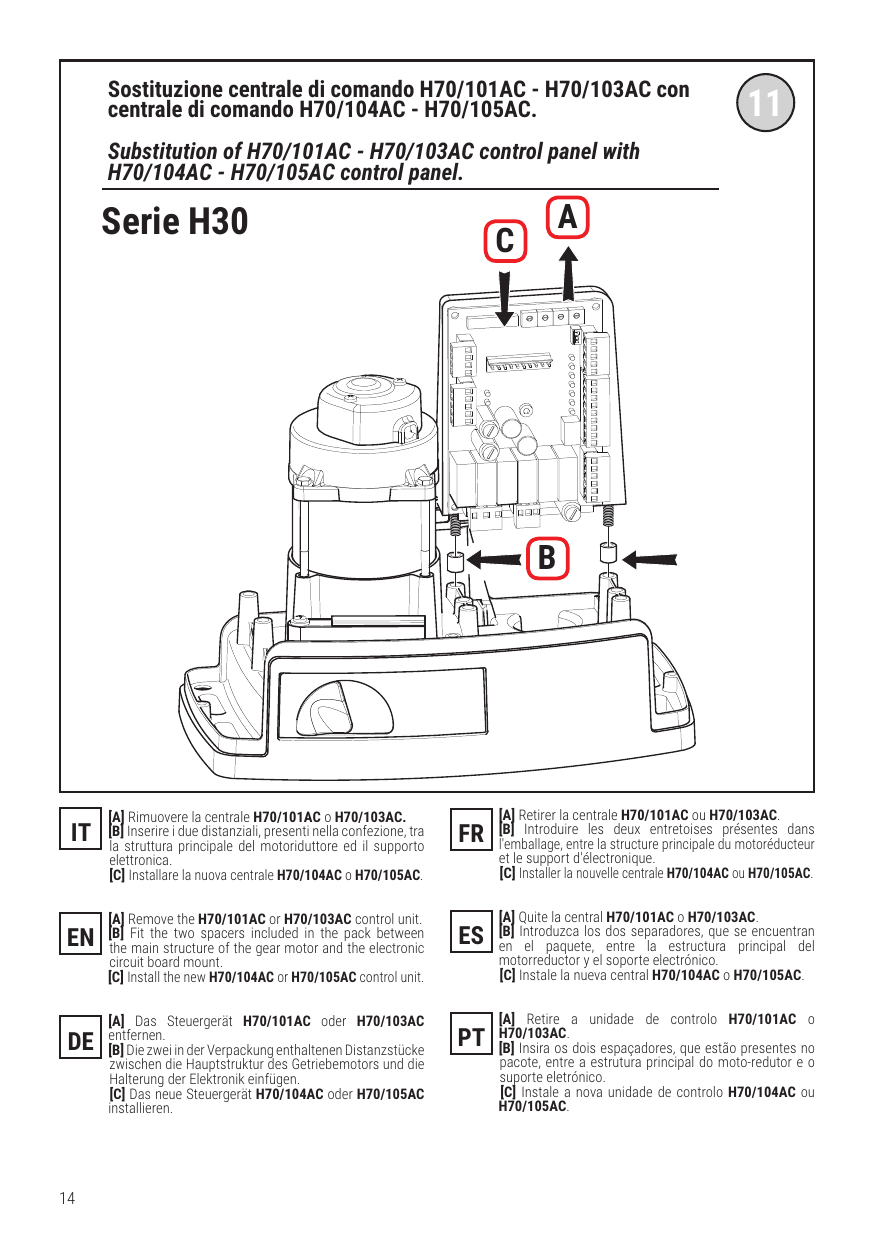

Remplacement de centrale de commande

Substitution de la centrale de commande H70/101AC - H70/103AC par la centrale H70/104AC - H70/105AC (série H30) :

1. [A] Retirer la centrale H70/101AC ou H70/103AC.
2. [B] Introduire les deux entretoises présentes dans l'emballage, entre la structure principale du motoréducteur et le support d'électronique.
3. [C] Installer la nouvelle centrale H70/104AC ou H70/105AC.

1 Symboles

ATTENTION ! Ce manuel est destiné au personnel qualifié uniquement ; lisez attentivement les avertissements généraux fournis avec ce manuel.

Les symboles et leur signification, présents dans le manuel et sur les étiquettes du produit, sont indiqués ci-dessous.

Danger général. Information importante de sécurité. Il signale des opérations ou des situations où le personnel chargé doit faire beaucoup d'attention.

Danger par tension dangereuse. Il signale des opérations ou des situations où le personnel chargé doit faire beaucoup d'attention à des tensions dangereuses.

Informations utiles. Il signale des informations utiles pour l'installation.

Consultation des instructions d'installation et d'utilisation. Il signale l'obligation de consulter le manuel ou le document d'origine, qui doit être accessible pour des utilisations futures et qui ne doit pas être détérioré.

Point de branchement de la mise à la terre de protection.

Il indique la plage de températures admissible.

Courant alternatif (AC)

Courant continu (DC)

Symbole pour l'élimination du produit conformément à la directive RAEE.

2 Description produit

La centrale H70/104AC contrôle les automatismes pour portails coulissants et portes basculantes à 1 moteur ROGER asynchrone monophasé 230 V~ 50 Hz (115 V~ 60 Hz).

La centrale H70/105AC contrôle les automatismes pour portails coulissants à 1 moteur ROGER asynchrone monophasé 230 V~ 50 Hz (115 V~ 60 Hz).

ROGER TECHNOLOGY décline toute responsabilité dérivant d'une utilisation impropre ou différente de celle pour laquelle l'installation est destinée et indiquée dans le présent manuel. Il est conseillé d'utiliser les accessoires, les dispositifs de commande et de sécurité ROGER TECHNOLOGY.

Pour plus d'informations, consulter le manuel d'installation de l'automatisme H30, M30, G30, E30 ou R30.

3 Mises à jour de la version hardware HW05, version firmware r2.00

1. L'alimentation des charges externes et de la logique de contrôle est assurée par un module d'alimentation à découpage de 24V 10W avec protection électronique intégrée contre les surcharges, ce qui permet de réduire la consommation conformément aux nouvelles réglementations concernant la consommation en mode veille (≤0,5 W).
2. L'utilisation d'un module d'alimentation à découpage rend la centrale H70/104AC - H70/105AC compatible aussi bien avec la tension secteur 230 V~ 50 Hz qu'avec la tension 115 V~ 60 Hz. ATTENTION ! Le moteur doit toujours être compatible avec la tension du réseau disponible.
3. Ce module contient également la section d'extraction de la synchronisation réseau.
4. ATTENTION ! Le passage à l'alimentation en courant continu ne permet plus d'utiliser la synchronisation de deux paires de photocellules F2S (précédemment basée sur la fréquence de 50Hz de l'alimentation en courant alternatif).
5. Ajout de nouvelles configurations pour le par. 72 afin de gérer un nouveau modèle de fin de course "low power" à consommation réduite.
6. Ajout de nouvelles configurations pour le par. 75 afin de gérer un nouveau modèle d'encodeur optique "basse consommation" avec une consommation réduite.
7. Cette version de l'unité de commande (HW5), lorsqu'elle est remplacée par une unité de commande H70/104AC - H70/105AC du modèle précédent qui utilise des encodeurs et des interrupteurs de fin de course standard, est compatible si elle est configurée de manière appropriée aux par. 72 et 75. ATTENTION ! Vérifier toujours le positionnement des photocellules et, si celui-ci dépend de l'utilisation de la synchronisation 50Hz, qui n'est plus disponible, évaluer les corrections appropriées.

• Le paramètre A8 est visible même si le mode faible consommation est activé (paramètre L1 différent de 00), mais il n'autorise que les valeurs 00 et 02 : A8 = 00 : la sortie SC alimente les photocellules et, lorsque la centrale passe en veille, elle coupe l'alimentation des photocellules afin de réduire la consommation ; A8 = 02 : la sortie SC se comporte comme pour A8 = 00 et permet en plus l'exécution du test photo.
• Le paramètre 56 n'est pas visible si le mode basse consommation est activé.

4 Caractéristiques techniques produit

Caractéristique	H70/104AC - H70/105AC
Tension d'alimentation	230 V~ ± 10% 50 Hz (115 V~ ± 10% 60 Hz)
Puissance maximale absorbée par le secteur	650 W
Consommation en mode stand-by	≤0,5 W (*)
Consommation en attente de commandes avec stand-by non activé	1,8 W (**)
Fusibles	F1 = F6,3A 250 V (5x20) protection du circuit de puissance des moteurs. Alimentation externe de la charge et logique autoprotégée électroniquement.
Moteurs raccordables	1
Alimentation du moteur	230 V~ 50 Hz (115 V~ 60 Hz)
Typologie moteur	Asynchrones monophasés
Typologie contrôle moteur	Réglage de phase par triac
Puissance maximale pour 1 moteur	600 W
Puissance maximale clignotant	40 W 230 V~ (25 W 115 V~)
Puissance maximale lumière de courtoisie	100 W 230 V~ (50 W 115 V~)
Puissance lumière portail ouverte	2 W (24 V)
Puissance sortie accessoires	6 W (24 V) 300 mA
Température de fonctionnement	-20°C / +55°C
Degré de protection	IP00 / IP54 (H70/105AC/BOX)
Dimensions produit	98x141x40 mm — Poids : 0,225 kg (H70/105AC/BOX 255x200x99)

(*) avec charges externes et/ou photocellules connectées à la sortie SC. Centrale montée sur M30 - H30 - R30 - G30 - R41. Unité de contrôle combinée avec E30.
(**) consommation indicative en l'absence d'accessoires connectés, avec récepteur enfichable enclenché.

5 Description des raccordements

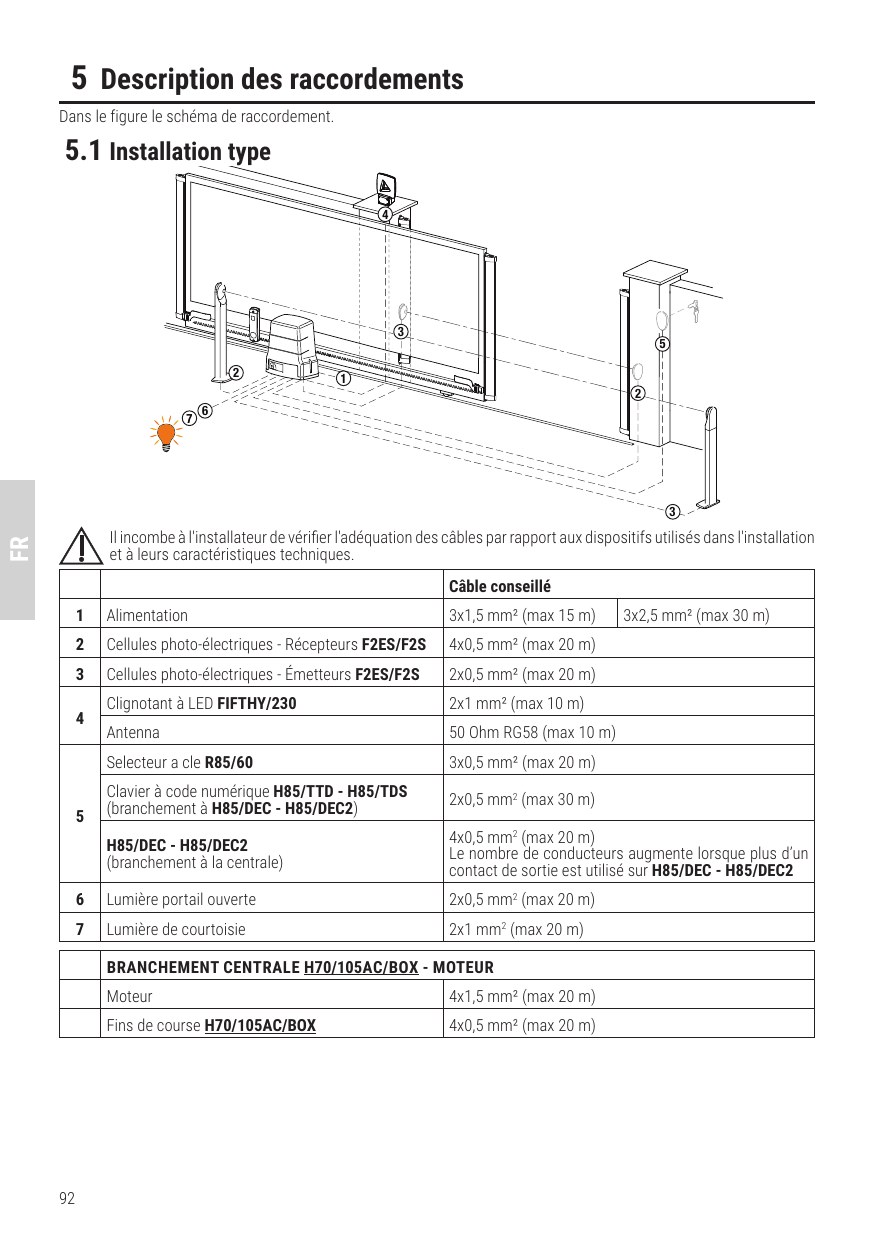

5.1 Installation type

N°	Élément	Câble conseillé
1	Alimentation	3x1,5 mm² (max 15 m) / 3x2,5 mm² (max 30 m)
2	Cellules photo-électriques - Récepteurs F2ES/F2S	4x0,5 mm² (max 20 m)
3	Cellules photo-électriques - Émetteurs F2ES/F2S	2x0,5 mm² (max 20 m)
4	Clignotant à LED FIFTHY/230	2x1 mm² (max 10 m)
4	Antenne	50 Ohm RG58 (max 10 m)
5	Sélecteur à clé R85/60	3x0,5 mm² (max 20 m)
5	Clavier à code numérique H85/TTD - H85/TDS (branchement à H85/DEC - H85/DEC2)	2x0,5 mm² (max 30 m)
5	H85/DEC - H85/DEC2 (branchement à la centrale)	4x0,5 mm² (max 20 m). Le nombre de conducteurs augmente lorsque plus d'un contact de sortie est utilisé sur H85/DEC - H85/DEC2.
6	Lumière portail ouverte	2x0,5 mm² (max 20 m)
7	Lumière de courtoisie	2x1 mm² (max 20 m)

Branchement centrale H70/105AC/BOX - moteur

Moteur	4x1,5 mm² (max 20 m)
Fins de course H70/105AC/BOX	4x0,5 mm² (max 20 m)

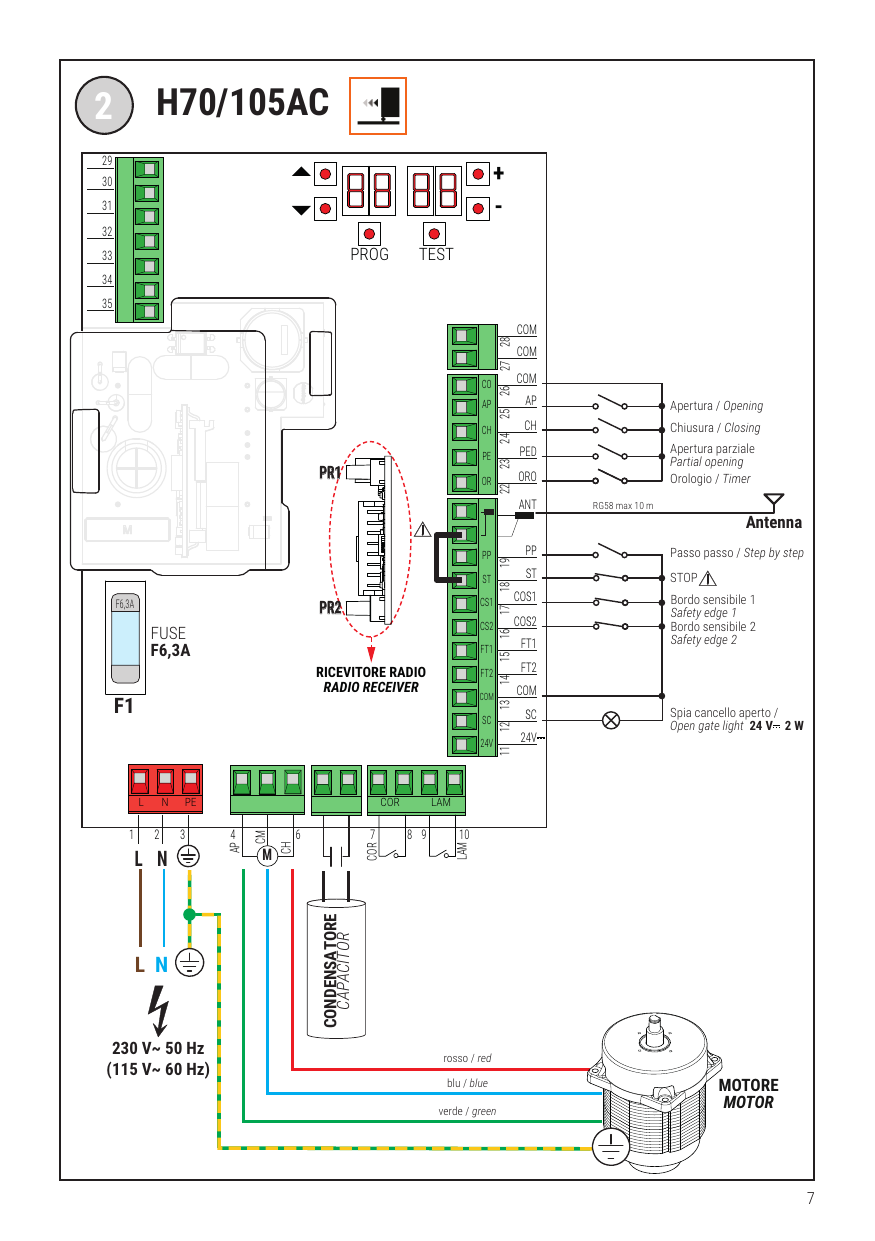

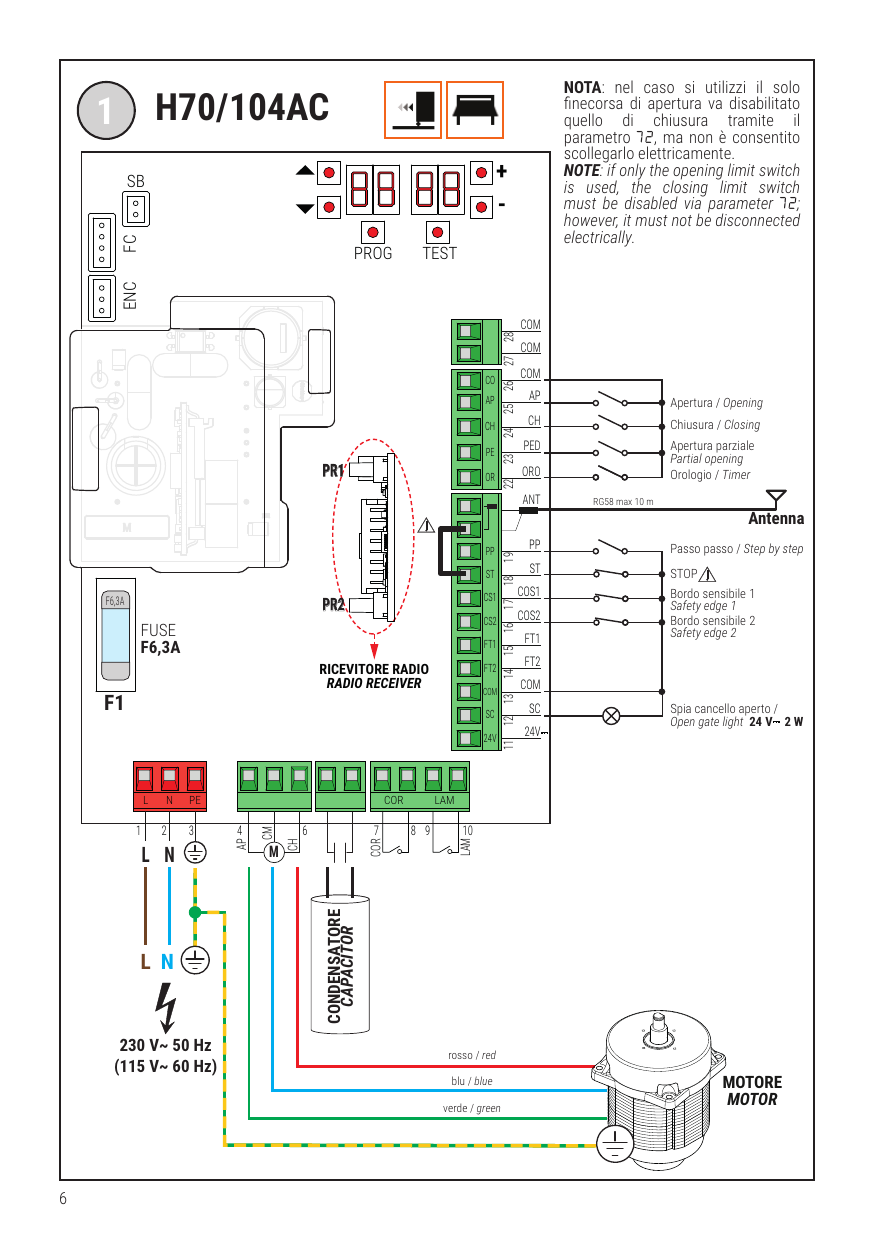

5.2 Branchements électrique

Borne	Description
L N ⏚	Branchement à l'alimentation de réseau 230V~ ±10% 50Hz (115 V~ ± 10% 60Hz).
AP-CM-CH	Pour H70/104AC : connexion ROGER MOTEUR. REMARQUE : le câblage est réalisé en usine par ROGER TECHNOLOGY (uniquement pour H70/104AC). H70/105AC UNIQUEMENT. Il est possible de brancher le fin de course d'arrêt en ouverture aux bornes AP-CM et le fin de course d'arrêt en fermeture aux bornes CH-CM. L'intervention du fin de course interrompt l'alimentation du moteur en ouverture et/ou fermeture.
Condensateur	Branchement condensateur conformément aux spécifications techniques dans les consignes du moteur.

6 Commandes et accessoires

Légende : N.O. (Normalement ouvert) — N.F. (Normalement fermé).

Contact	Description
7 (COR) - 8	Branchement source d'alimentation extérieure pour éclairage de courtoisie (contact pur) 230 V~ 100 W (115 V~ 50 W) (fig. 4).
7 (COR) - 8	Branchement source d'alimentation extérieure pour électroverrouillage (contact pur) 12V~ max 15VA (fig. 5).
9 - 10 (LAM)	Branchement source d'alimentation extérieure pour clignotant (contact pur) 230 V~ 40 W (115 V~ 25 W) (fig. 3-5). Il est possible de sélectionner les paramétrages de préclignotement du paramètre A5 et les modalités d'intermittence du paramètre 78.
11 (24V) - 13 (COM)	Alimentation pour dispositifs extérieurs 6 W.
12 (SC) - 13 (COM)	Raccordement voyant portail ouverte 24 V 2 W (fig. 1-2). Le fonctionnement du voyant est réglé par le paramètre A8.
12 (SC) - 13 (COM)	Connectez l'alimentation des photocellules (aussi bien TX que RX) à ces bornes, de façon à ce qu'en stand-by elles puissent être mises hors tension pour réduire la consommation à moins de 0,5W (basse consommation) (fig. 9). Pour activer le test des photocellules au niveau le plus élevé (mais uniquement dans les installations où le stand-by n'est pas nécessaire (L1 00)), l'alimentation des transmetteurs uniquement (TX) des photocellules peut être connectée à la borne 12 (SC) (fig. 10). Régler le paramètre A8 02 pour activer la fonction de test. La centrale à chaque commande reçue éteint et allume les photocellules pour vérifier que le changement d'état du contact a bien eu lieu.
14 (FT2) - 13 (COM)	Entrée (N.F.) pour raccordement photocellules FT2 (fig. 9). Configurées en usine : 53 03 (pendant l'ouverture, le portail s'arrête tant que la cellule est occultée ; une fois libérée il continue à s'ouvrir), 54 02 (pendant la fermeture, l'intervention provoque l'inversion du mouvement), 55 00 (si obturée, le portail ne peut pas s'ouvrir). Si non installées, shunter les bornes 14(FT2)-13(COM) ou paramétrer 53 00 et 54 00.
15 (FT1) - 13 (COM)	Entrée (N.F.) pour raccordement photocellules FT1 (fig. 9). Configurées en usine : 50 00 (intervient uniquement en fermeture, ignorée en ouverture), 51 02 (pendant la fermeture, provoque l'inversion), 52 00 (si obturée, le portail ne peut pas s'ouvrir). Si non installées, shunter les bornes 15(FT1)-13(COM) ou paramétrer 50 00 et 51 00.
16 (COS2) - 13 (COM)	Entrée (N.F. ou 8 kOhm) pour raccordement bord sensible COS2. Configuré en usine : 74 00 (bord sensible COS2 contact NF désactivé). Si non installé, shunter les bornes 16(COS2)-13(COM) ou régler le paramètre 74 00.
17 (COS1) - 13 (COM)	Entrée (N.F. ou 8 kOhm) pour raccordement bord sensible COS1. Configuré en usine : 73 00 (bord sensible COS1 contact NF désactivé). Si non installé, shunter les bornes 17(COS1)-13(COM) ou régler le paramètre 73 00.
18 (ST) - 13 (COM)	Entrée commande d'arrêt (N.F.). L'ouverture du contact de sécurité provoque l'arrêt du mouvement. REMARQUE : le contact est shunté en usine par ROGER TECHNOLOGY.
19 (PP) - 13 (COM)	Entrée commande pas-à-pas (N.O.). Le fonctionnement de la commande est réglé par le paramètre A4.
20 - 21 (ANT)	Branchement antenne pour récepteur radio à prise. En cas d'antenne extérieure, utiliser un câble RG58 ; longueur maximale conseillée : 10 m. REMARQUE : éviter de faire des jonctions sur le câble.
22 (ORO) - 26 (COM)	Entrée contact temporisé horloge (N.O.). Quand la fonction horloge s'active, le portail s'ouvre et reste ouvert. Au terme du temps programmé par le dispositif externe (horloge), le portail se ferme.
23 (PED) - 26 (COM)	Entrée commande d'ouverture partielle (N.O.). Réglée en usine à 30% de l'ouverture totale.
24 (CH) - 26 (COM)	Entrée commande de fermeture (N.O.).
25 (AP) - 26 (COM)	Entrée commande d'ouverture (N.O.).
SB (H70/104AC)	Connecteur (NC) pour le branchement du contact de déverrouillage. Si l'on ouvre la poignée de déverrouillage du moteur, le portail s'arrête et n'accepte pas les commandes. Une fois refermée la poignée, si le portail se trouve en position intermédiaire, la centrale lance la procédure de récupération de position (chapitre 17). REMARQUE : le câblage est réalisé en usine par ROGER TECHNOLOGY.
FC (H70/104AC)	Connecteur (contacts NC) pour le branchement de fin de course mécanique (fig. 7 - détail A) ou magnétique (fig. 7 - détail A). Après l'activation du fin de course, le portail s'arrête. REMARQUE : le câblage est réalisé en usine par ROGER TECHNOLOGY. NOTE : sur les nouvelles installations, le fin de course magnétique doit être du type « low power » (pour maintenir une faible consommation en stand-by).
ENC (H70/104AC)	Connecteur pour raccordement à l'encodeur installé sur le moteur. ATTENTION ! Débrancher et brancher le câble de l'encodeur uniquement en absence d'alimentation. REMARQUE : le câblage est réalisé en usine par ROGER TECHNOLOGY.
29-35 / FC1-FC2 (H70/105AC)	Entrées (N.F.) pour branchement fin de course ouverture et fermeture (fig. 8). Utiliser un câble 4x0,5 mm². Après l'activation du fin de course, le portail s'arrête. La borne 24 V s'utilise uniquement pour alimenter les fins de course magnétiques ROGER TECHNOLOGY. REMARQUE : si les fins de course ne sont pas présents ou pas utilisés, NE PAS shunter les contacts FC1-COM et FC2-COM, mais les désactiver par le par. 72. La fonction dépend de la sélection du paramètre 71 : 71 01 → FC1 = fin de course d'ouverture, FC2 = fin de course de fermeture ; 71 00 → FC1 = fin de course de fermeture, FC2 = fin de course d'ouverture.
29 (+5V) - 34 (ENC) - 35 (COM) (H70/105AC)	Entrée pour branchement ENCODEUR ROGER TECHNOLOGY (fig. 8). L'encodeur optique est activé en usine (75 01). ATTENTION ! Débrancher et brancher le câble de l'encodeur uniquement en absence d'alimentation.
RECEIVER CARD	Connecteur pour récepteur radio à prise. La centrale a deux fonctions de commande à distance paramétrées en usine via radio : PR1 = commande de pas-à-pas (modifiable par le paramètre 76) ; PR2 = commande d'ouverture partielle (modifiable par le paramètre 77).

7 Touches fonction et écran

Touche	Description
UP ▲	Paramètre suivant
DOWN ▼	Paramètre précédent
+	Augmentation de 1 de la valeur du paramètre
-	Diminution de 1 de la valeur du paramètre
PROG	Programmation de la course
TEST	Activation modalité TEST

• Appuyer sur les touches UP ▲ et/ou DOWN ▼ pour afficher le paramètre à modifier.
• Avec les touches + et - modifier la valeur du paramètre. La valeur commence à clignoter.
• Maintenir la touche + ou - enfoncées pour activer le défilement rapide des valeurs.
• Pour sauvegarder la valeur paramétrée, attendre quelques secondes ou se déplacer sur un autre paramètre. L'écran clignote rapidement pour indiquer la sauvegarde du nouveau paramètre.
• La modification de valeurs n'est possible que lorsque le moteur est à l'arrêt. La consultation des paramètres est toujours possible.

8 Allumage ou mise en service

Alimenter la centrale de commande. La version du micrologiciel apparaît sur l'écran pendant trois secondes, puis passe à l'affichage de l'état de commande et de sécurité. Voir chapitre 9.

9 Modalités fonctionnement écran

Modalité d'affichage des paramètres

L'écran affiche le paramètre (ex. A2) à gauche et la valeur du paramètre à droite. Pour les descriptions détaillées des paramètres, consulter le chapitre 12.

Modalité d'affichage d'état commandes et sécurités

État des commandes : les indications des commandes (segments AP=ouvre, PP=pas-à-pas, CH=ferme, PED=ouverture partielle, ORO=horloge) sont normalement éteintes. Elles s'allument à la réception d'une commande.

État des sécurités : les indications des sécurités (segments FT1/FT2=photocellules, COS1/COS2=bord sensible, FA=fin de course d'ouverture, FC=fin de course de fermeture, ENC=Encoder, SB=système de déverrouillage uniquement pour H70/104AC) sont normalement allumées. Si elles sont éteintes, cela signifie qu'elles sont en alarme ou non raccordées. Si elles clignotent, cela signifie qu'elles sont désactivées par leur paramètre.

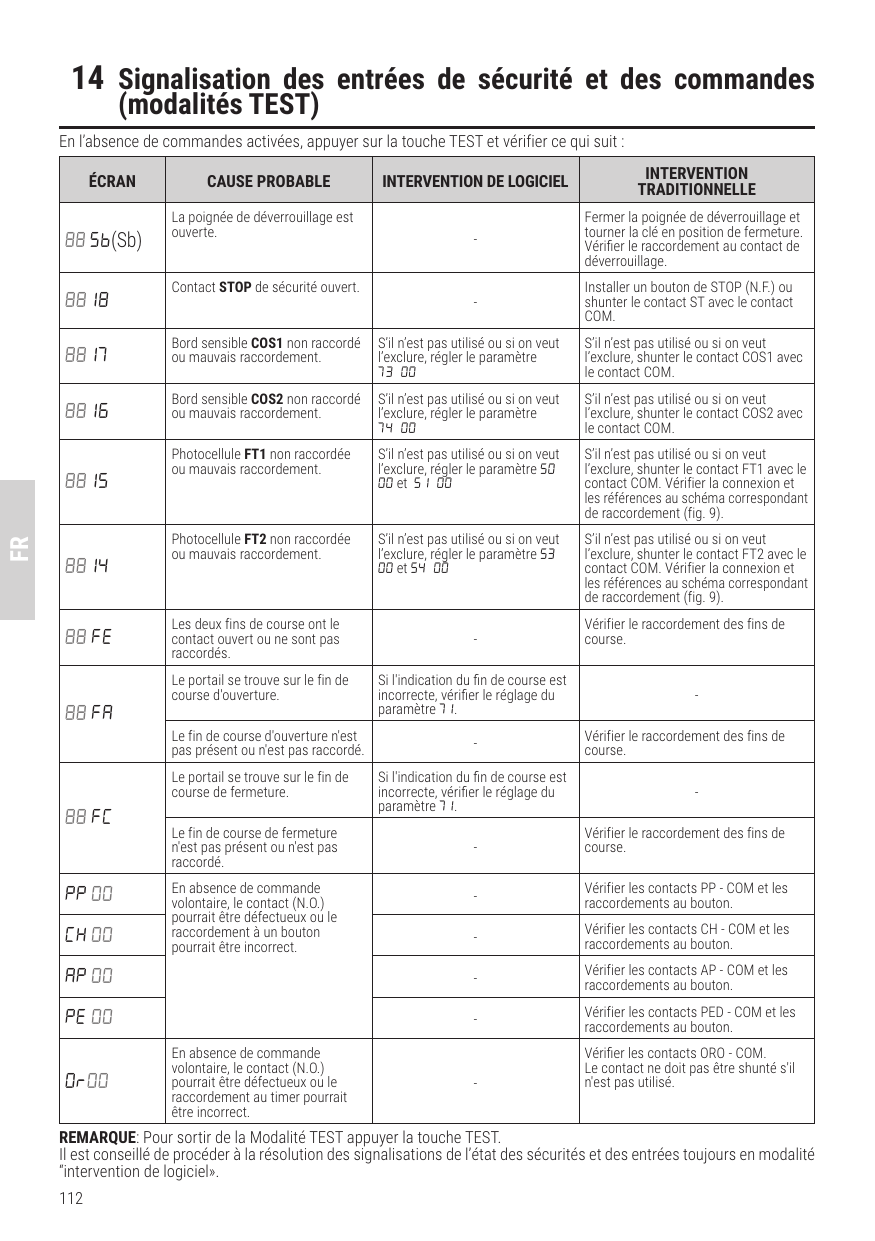

Modalité TEST

La modalité de TEST permet de vérifier visuellement l'activation des commandes et des sécurités. Elle s'active avec la touche TEST lorsque l'automatisme est à l'arrêt. Si le portail est en mouvement, la touche TEST provoque un ARRÊT. La pression successive active la modalité de TEST. Le flash clignotant et le témoin de portail ouvert s'allument pendant une seconde, à chaque activation de commande ou de sécurité.

L'écran affiche à gauche l'état des commandes UNIQUEMENT si elles sont actives, pendant 5 s (AP, CH, PP, PE, OR). L'écran affiche à droite l'état des sécurités/entrées. Le numéro de la borne de la sécurité en alarme clignote. Quand le portail est complètement ouvert ou fermé, l'écran affiche FA ou FC.

Écran	Signification
00	Aucune sécurité en alarme et aucun fin de course activé
56 (Sb)	Poignée de déverrouillage ou verrouillage ouverte
18	STOP
17	Bord sensible COS1
16	Bord sensible COS2
15	Photocellule FT1
14	Photocellule FT2
FE	Les deux fins de course
FA	Fin de course d'ouverture
FC	Fin de course de fermeture

REMARQUE : Si un ou plusieurs contacts sont ouverts, le portail ne s'ouvre pas et/ou ne se ferme pas, à l'exception de la signalisation des fins de course affichée sur l'écran, sans empêcher le fonctionnement normal du portail. S'il y a plusieurs sécurités en alarme, une fois résolu le problème de la première, l'alarme de la deuxième apparaît et ainsi de suite. Pour interrompre la modalité de test, appuyer de nouveau sur la touche TEST. Après 10 s d'inactivité, l'écran affiche de nouveau l'état des commandes et sécurités.

Modalité Stand By (réduction de la consommation)

Le mode est activé au plus tard après 20 minutes d'inactivité. Le LED POWER clignote lentement. REMARQUE : Le temps d'activation du mode veille est réglable dans le paramètre L1 ; il est réglé en usine sur 20 minutes. Pour réactiver la centrale, appuyer sur l'une des touches PROG ou TEST, ou donner une commande radio.

StbY	la centrale de commande est sur le point d'entrer en mode "stand by"
Act	la centrale de commande sort du mode stand-by, la sortie SC alimente à nouveau les photocellules

10 Apprentissage de la course

Pour un bon fonctionnement, exécuter l'apprentissage de la course.

Avant de procéder :

1. Sélectionner la position du moteur par rapport à l'embrasure avec le paramètre 71. Le paramètre est configuré en usine à moteur installé à droite par rapport à l'embrasure, vue côté intérieur.
2. Vérifier de ne pas avoir activé la fonction homme présent (A7 00).
3. Prévoir les butées mécaniques d'arrêt tant en ouverture qu'en fermeture.
4. Porter le portail en position intermédiaire.
5. Appuyer sur la touche TEST (voir modalité TEST, chapitre 9) et vérifier l'état des commandes et des sécurités. Si les sécurités ne sont pas installées, shunter le contact ou les désactiver avec le paramètre correspondant (50, 51, 53, 54, 73 et 74).
6. Choisir la procédure d'apprentissage en fonction de l'installation :
   • A — Procédure d'apprentissage avec encodeur activé, avec ou sans fin de course (paragraphe 10.1).
   • B — Procédure d'apprentissage avec fin de course, sans encodeur (paragraphe 10.2).
   • C — Procédure d'apprentissage sans fin de course et sans encodeur (paragraphe 10.3).

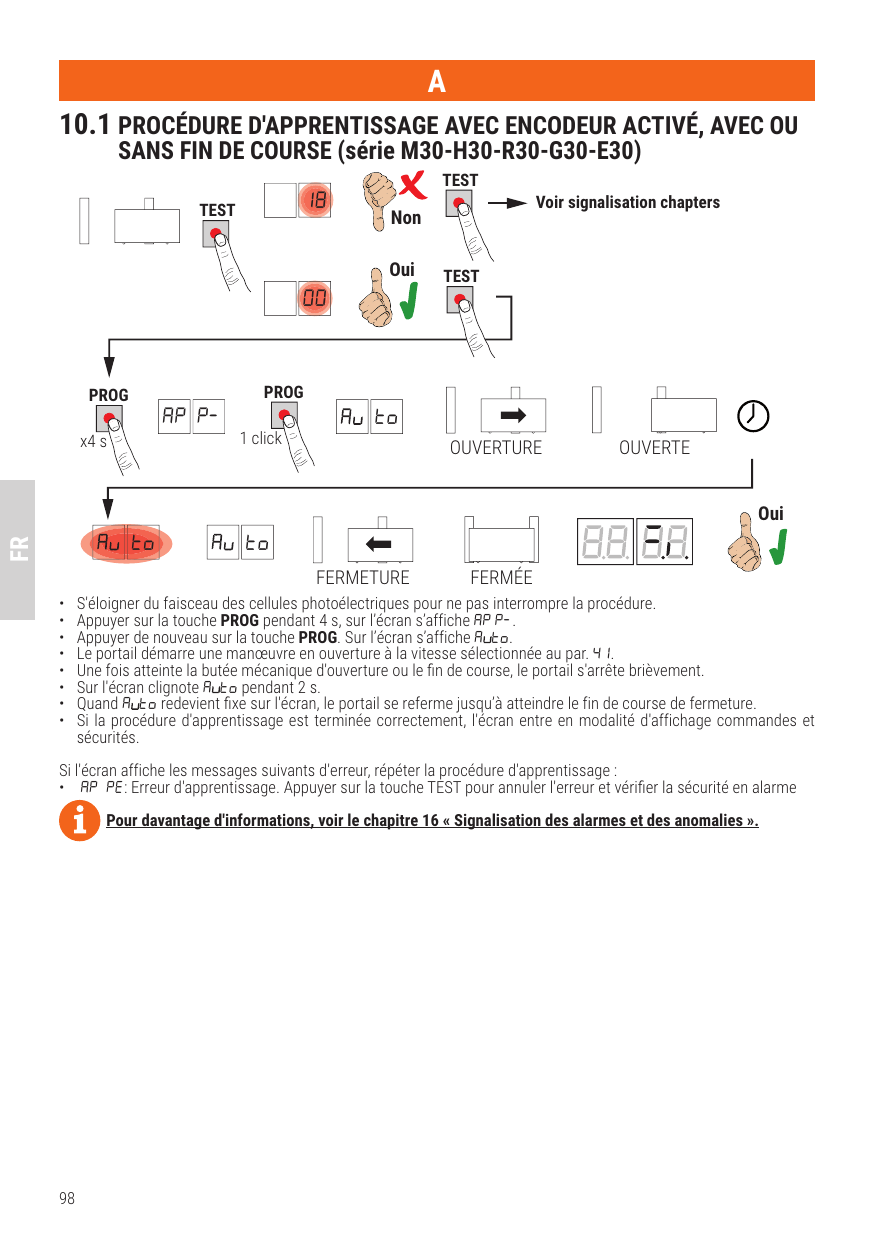

10.1 (A) Procédure d'apprentissage avec encodeur activé, avec ou sans fin de course (série M30-H30-R30-G30-E30)

• S'éloigner du faisceau des cellules photoélectriques pour ne pas interrompre la procédure.
• Appuyer sur la touche PROG pendant 4 s, sur l'écran s'affiche AP P-.
• Appuyer de nouveau sur la touche PROG. Sur l'écran s'affiche Auto.
• Le portail démarre une manœuvre en ouverture à la vitesse sélectionnée au par. 41.
• Une fois atteinte la butée mécanique d'ouverture ou le fin de course, le portail s'arrête brièvement.
• Sur l'écran clignote Auto pendant 2 s.
• Quand Auto redevient fixe sur l'écran, le portail se referme jusqu'à atteindre le fin de course de fermeture.
• Si la procédure d'apprentissage est terminée correctement, l'écran entre en modalité d'affichage commandes et sécurités.

Si l'écran affiche le message d'erreur AP PE (erreur d'apprentissage), répéter la procédure : appuyer sur la touche TEST pour annuler l'erreur et vérifier la sécurité en alarme.

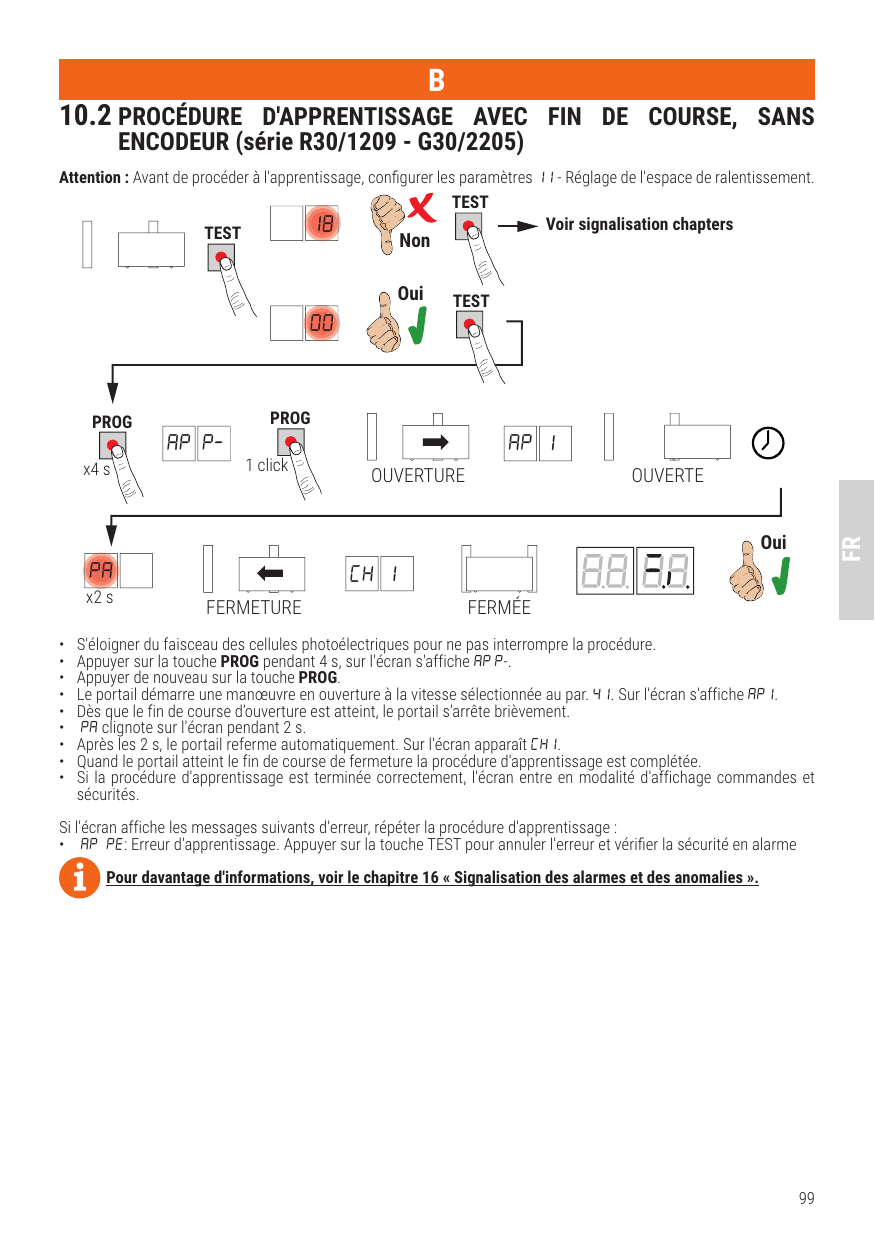

10.2 (B) Procédure d'apprentissage avec fin de course, sans encodeur (série R30/1209 - G30/2205)

Attention : avant de procéder à l'apprentissage, configurer les paramètres 11 - Réglage de l'espace de ralentissement.

• S'éloigner du faisceau des cellules photoélectriques.
• Appuyer sur la touche PROG pendant 4 s, sur l'écran s'affiche AP P-.
• Appuyer de nouveau sur la touche PROG.
• Le portail démarre une manœuvre en ouverture à la vitesse sélectionnée au par. 41. Sur l'écran s'affiche AP 1.
• Dès que le fin de course d'ouverture est atteint, le portail s'arrête brièvement.
• PA clignote sur l'écran pendant 2 s.
• Après les 2 s, le portail referme automatiquement. Sur l'écran apparaît CH 1.
• Quand le portail atteint le fin de course de fermeture, la procédure d'apprentissage est complétée.

En cas de message AP PE : erreur d'apprentissage. Appuyer sur la touche TEST pour annuler l'erreur et vérifier la sécurité en alarme.

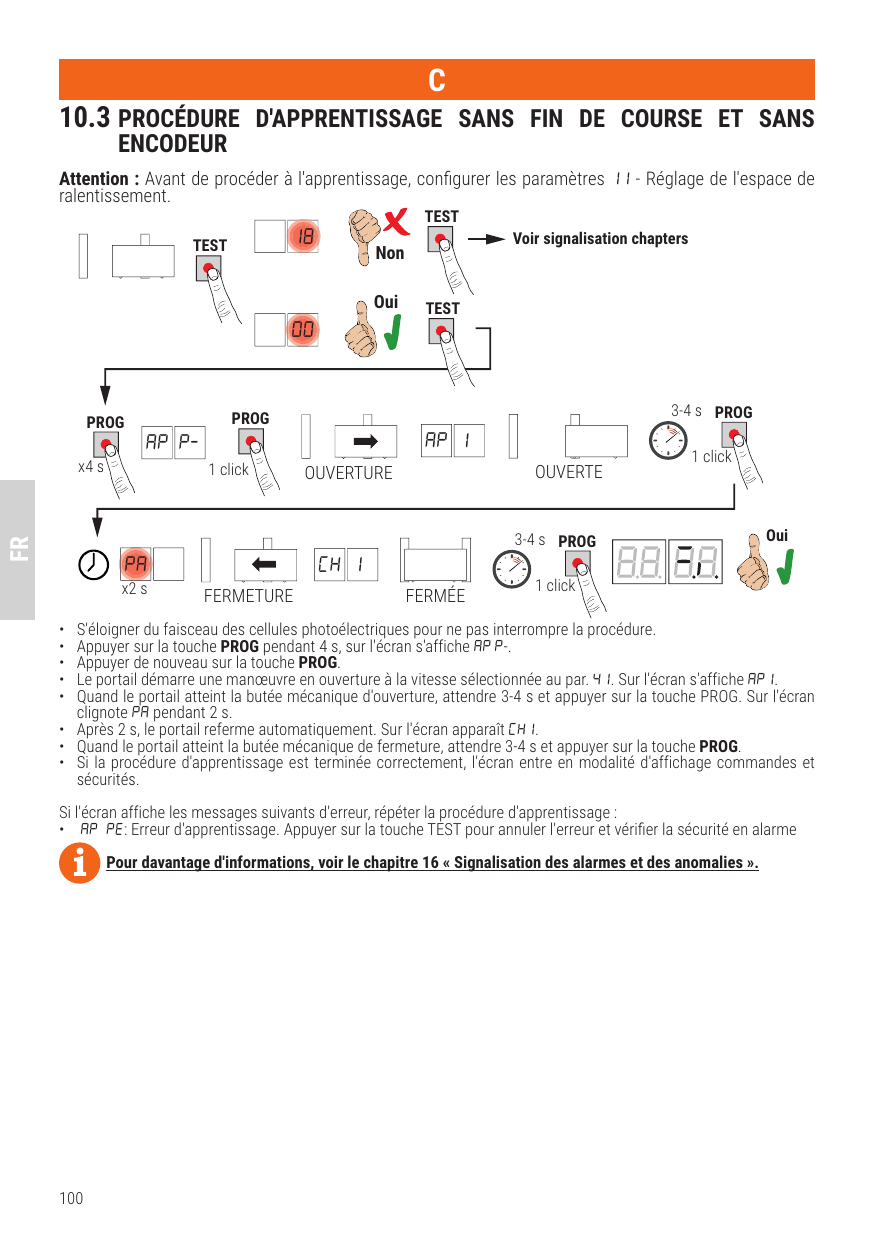

10.3 (C) Procédure d'apprentissage sans fin de course et sans encodeur

Attention : avant de procéder à l'apprentissage, configurer les paramètres 11 - Réglage de l'espace de ralentissement.

• S'éloigner du faisceau des cellules photoélectriques.
• Appuyer sur la touche PROG pendant 4 s, sur l'écran s'affiche AP P-.
• Appuyer de nouveau sur la touche PROG.
• Le portail démarre une manœuvre en ouverture à la vitesse sélectionnée au par. 41. Sur l'écran s'affiche AP 1.
• Quand le portail atteint la butée mécanique d'ouverture, attendre 3-4 s et appuyer sur la touche PROG. Sur l'écran clignote PA pendant 2 s.
• Après 2 s, le portail referme automatiquement. Sur l'écran apparaît CH 1.
• Quand le portail atteint la butée mécanique de fermeture, attendre 3-4 s et appuyer sur la touche PROG.
• Si la procédure d'apprentissage est terminée correctement, l'écran entre en modalité d'affichage commandes et sécurités.

En cas de message AP PE : erreur d'apprentissage. Appuyer sur la touche TEST pour annuler l'erreur et vérifier la sécurité en alarme.

11 Indice des paramètres

Param.	Valeur standard	Description
A2	00	Refermeture automatique après le temps de pause (à partir du portail complètement ouvert)
A3	00	Refermeture automatique après interruption d'alimentation de secteur (black-out)
A4	00	Sélection fonctionnement commande pas-à-pas (PP)
A5	00	Préclignotement
A6	00	Fonction copropriété sur la commande d'ouverture partielle (PED)
A7	00	Activation fonction homme présent
A8	00	Voyant portail ouverte / fonction test photocellules
11	15	Réglage de l'espace de ralentissement (%)
13	10	Réglage contrôle position portail complètement ouvert/fermé
15	30	Réglage de l'ouverture partielle (%)
16	00	Sélection temps supplémentaire après l'inversion du sens de marche, en absence d'encodeur
21	30	Réglage du temps de fermeture automatique
22	20	Réglage du temps de manœuvre du MOTEUR
24	00	Activation double temps de manœuvre
27	02	Réglage temps d'inversion après intervention du bord sensible ou de la détection obstacles (anti-écrasement)
28	00	Réglage du temps d'anticipation sur l'activation de l'électroserrure
29	00	Réglage du temps d'activation de l'électroserrure
30	00	Activation filtre anti-dérangement alimentation du groupe électrogène
31	05	Réglage du couple moteur durant la manœuvre
32	06	Réglage du couple moteur durant la phase de ralentissement
33	08	Réglage du couple maximal d'aide au démarrage
34	03	Réglage accélération au démarrage en ouverture et fermeture (soft-start)
35	08	Réglage couple après intervention du bord sensible ou du relevage d'obstacles
36	03	Réglage du temps de couple maximum d'aide au démarrage
37	00	Réglage de l'espace de rapprochement à la butée en ouverture/fermeture
38	00	Activation du coup de déblocage (coup de bélier)
41	01	Réglage du ralentissement en ouverture/fermeture
42	60	Réglage sensibilité de l'intervention du relevage obstacles durant la manœuvre
43	10	Réglage sensibilité de l'intervention du relevage obstacles durant le ralentissement
49	00	Paramétrage nombre d'essais de refermeture automatique après intervention du bord sensible ou de la détection obstacle (anti-écrasement)
50	00	Paramétrage modalité de fonctionnement de la photocellule en ouverture (FT1)
51	02	Paramétrage modalités de fonctionnement de la photocellule en fermeture (FT1)
52	01	Modalités de fonctionnement de la photocellule (FT1) avec portail fermée
53	00	Paramétrage modalité de fonctionnement de la photocellule en ouverture (FT2)
54	00	Paramétrage modalités de fonctionnement de la photocellule en fermeture (FT2)
55	01	Modalités de fonctionnement de la photocellule (FT2) avec portail fermée
56	00	Activation commande de fermeture 6 s après l'intervention de la photocellule (FT1-FT2)
60	01	Activation du freinage sur la butée mécanique/fin de course en ouverture et fermeture
61	01	Activation du freinage après l'intervention des cellules photoélectriques
62	01	Activation du freinage après une commande d'arrêt
63	01	Activation du freinage après l'inversion ouverture → fermeture / fermeture → ouverture
64	05	Réglage du temps de freinage
65	08	Activation de la force de freinage
71	01	Sélection de la position d'installation du moteur par rapport à l'embrasure, vue côté intérieur
72	11	Activation fin de course
73	00	Configuration bord sensible COS1
74	00	Configuration bord sensible COS2
75	11	Configuration encodeur
76	00	Configuration 1er canal radio (PR1)
77	01	Configuration 2e canal radio (PR2)
78	00	Configuration intermittence clignotant
79	02	Sélection modalité de fonctionnement lumière de courtoisie
80	00	Configuration contact horloge
L1	04	Configuration du stand by pour une consommation réduite (≤0,5W)
FA	00	Restauration valeurs standard d'usine
n0–n6	—	Version HW, année/semaine de production, numéro de série, version FW
o0–o1	—	Affichage compteur manœuvres
h0–h1	—	Affichage compteur heures manœuvre
d0–d1	—	Affichage compteur jours d'allumage de la centrale
P1–P4	00	Mot de passe
CP	00	Changement mot de passe

12 Menu paramètres

A2 — Refermeture automatique après le temps de pause (portail complètement ouvert)

00	Désactivée.
01-15	De 1 à 15 : nombre d'essais de refermeture après l'intervention de la photocellule. Quand le nombre d'essais est expiré, le portail reste ouvert.
99	Le portail essaie de se fermer de façon illimitée.

A3 — Refermeture automatique après interruption d'alimentation de secteur (black-out)

00	Désactivée. Au retour de l'alimentation de secteur, le portail NE se ferme PAS.
01	Activée. Si le portail N'EST PAS complètement ouvert, au retour de l'alimentation, il se ferme après un préclignotement de 5 s (indépendamment de la valeur du paramètre A5). La refermeture est effectuée en modalité "récupération position" (voir chapitre 17).

A4 — Sélection fonctionnement commande pas-à-pas (PP)

00	Ouvre-stop-ferme-stop-ouvre-stop-ferme…
01	Copropriété : le portail s'ouvre et se referme après le temps paramétré de fermeture automatique. Le temps se renouvelle si une nouvelle commande pas-à-pas arrive. Pendant l'ouverture la commande PP est ignorée. Si la refermeture automatique est désactivée (A2 00), la fonction copropriété active en automatique un essai de refermeture A2 01.
02	Copropriété : le portail s'ouvre et se referme après le temps paramétré. Le temps de fermeture NE se renouvelle PAS si une nouvelle commande PP arrive. Pendant l'ouverture la commande PP est ignorée. Si la refermeture automatique est désactivée (A2 00), la fonction copropriété active un essai de refermeture A2 01.
03	Ouvre-ferme-ouvre-ferme.
04	Ouvre-ferme-stop-ouvre.

A5 — Préclignotement

00	Désactivée. Le clignotant s'active pendant la manœuvre d'ouverture et fermeture.
01-10	De 1 à 10 s de préclignotement avant chaque manœuvre.
99	5 s de préclignotement avant la manœuvre de fermeture.

A6 — Fonction copropriété sur la commande d'ouverture partielle (PED)

00	Désactivée. Le portail s'ouvre partiellement en modalité pas-à-pas : Ouvre-stop-ferme-stop-ouvre…
01	Habilité. Pendant l'ouverture la commande d'ouverture partielle est ignorée.

A7 — Activation fonction homme présent

00	Désactivée.
01	Habilité. Le portail fonctionne en tenant enfoncées les commandes d'ouverture (AP) ou de fermeture (CH). Au relâchement de la commande, le portail s'arrête.

A8 — Voyant portail ouverte / fonction test photocellules

REMARQUE : si le mode basse consommation est activé (par. L1 différent de 00), le paramètre reste visible, mais n'autorise que les valeurs 00 et 02.

00	Si mode basse consommation désactivé (L1=00) : le voyant est éteint avec portail fermée, allumé fixe pendant les manœuvres et quand le portail est ouvert. Si mode basse consommation activé (L1 différent de 00) : la sortie SC alimente les photocellules et, lorsque la centrale passe en veille, elle coupe l'alimentation des photocellules afin de réduire la consommation.
01	Le voyant clignote lentement pendant la manœuvre d'ouverture. Il s'allume fixe quand le portail est complètement ouvert. Il clignote rapidement pendant la manœuvre de fermeture. Si le portail est arrêté en position intermédiaire, le voyant s'éteint deux fois toutes les 15 s.
02	La sortie SC se comporte comme pour A8=00 et permet en outre d'effectuer le test des photocellules.

11 — Réglage de l'espace de ralentissement

REMARQUE : en absence d'encodeur, répéter la procédure d'apprentissage de la course à chaque variation du paramètre. Valeurs : 01-30 (de 1% à 30% de la course totale).

13 — Réglage contrôle position portail complètement ouvert/fermé

La valeur sélectionnée doit garantir l'ouverture et la fermeture correcte du portail lorsqu'il atteint la butée mécanique. Attention ! Des valeurs trop basses causent l'inversion du mouvement sur la butée d'ouverture/fermeture. REMARQUE : paramètre visible uniquement avec encodeur activé (75 01 ou 75 02) et si les fins de course ne sont pas installés (72 00 ou 72 02). Valeurs : 01-40 (nombre de tours moteur).

15 — Réglage de l'ouverture partielle (%)

REMARQUE : réglé en usine à 30% de la course totale. Valeurs : 15-99 (de 1% à 99% de la course totale).

16 — Sélection temps supplémentaire après l'inversion du sens de marche, en absence d'encodeur

REMARQUE : paramètre visible uniquement si l'encodeur est désactivé (75 00).

00	3 secondes.
01	6 secondes. Réglage conseillé dans les installations avec moteurs oléohydrauliques.

21 — Réglage du temps de fermeture automatique

Le comptage commence lorsque le portail est ouvert. Le temps expiré, le portail se ferme automatiquement. L'intervention des photocellules renouvelle le temps. Valeurs : 00-90 (de 00 à 90 s de pause) ; 92-99 (de 2 à 9 min de pause).

22 — Réglage du temps de manœuvre

REMARQUE : paramètre visible uniquement si l'encodeur est désactivé (75 00). Attention ! La modification de ce paramètre influe sur le réglage du ralentissement (paramètre 11). Valeurs : 00-99 (de 00 à 99 s de manœuvre).

24 — Activation double temps de manœuvre

Conseillé pour les installations avec temps de travail particulièrement longs. REMARQUE : paramètre visible uniquement si l'encodeur est désactivé (75 00). 00 = Désactivé ; 01 = Activée.

27 — Réglage temps d'inversion après intervention du bord sensible ou de la détection obstacles (anti-écrasement)

Valeurs : 00-60 (de 0 à 60 s).

28 — Réglage du temps d'anticipation activation de l'électroserrure

REMARQUE : paramètre visible uniquement si l'encodeur est activé (79 99). Valeurs : 00-02 (de 0 à 2 s).

29 — Activation électroserrure

REMARQUE : paramètre visible uniquement si l'encodeur est activé (79 99). 00 = Désactivée ; 01-06 = Activé de 1 à 6 s. Le paramètre doit être configuré à une valeur supérieure au paramètre 38 (si activé).

30 — Activation filtre anti-dérangement alimentation

00 = Désactivée ; 01 = Habilité. Le paramètre active un filtrage numérique supplémentaire pour améliorer le fonctionnement de la centrale en cas de troubles d'alimentation, optimisant le contrôle du mouvement.

31 — Réglage du couple moteur durant la manœuvre d'ouverture/fermeture

Ce paramètre doit toujours être égal ou inférieur à la valeur réglée au paramètre 33. Valeurs : 01-08 (1 = couple moteur minimum … 8 = couple moteur maximum).

32 — Réglage du couple moteur durant la phase de ralentissement

Valeurs : 01-08 (1 = minimum … 8 = maximum).

33 — Réglage du couple maximal d'aide au démarrage

Valeurs : 01-08 (1 = minimum … 8 = maximum).

34 — Réglage de l'accélération au démarrage en ouverture et fermeture (soft-start)

00	Désactivée.
01-02	Activée. Le portail accélère lentement et progressivement au démarrage.
03-04	Activée. Le portail accélère encore plus lentement et progressivement. REMARQUE : valeurs disponibles uniquement si est activé l'encodeur (75 01 / 75 02). Il est conseillé de ne pas régler à la valeur 04 si le portail est lourd.

35 — Réglage du couple moteur après l'intervention du bord sensible ou de l'encodeur

00 = Désactivée (le couple appliqué est le couple réglé au paramètre 31) ; 01-08 (1 = minimum … 8 = maximum).

36 — Activation du couple maximal d'aide au démarrage

Si l'on active ce paramètre, le couple maximum d'aide s'active à chaque démarrage du moteur pendant un temps réglable qui permet au portail de démarrer. Valeurs : 00-20 (de 0 à 20 s).

37 — Réglage de l'espace de rapprochement à la butée d'ouverture et fermeture

00 = Désactivée. 01 = vantail de 0,5 m ; 02 = vantail de 1 m ; 03 = vantail de 1,5 m ; 04 = vantail de 2 m ; 05 = vantail ≥2,5 m. Si l'on active la fonction, le couple en ouverture diminue dans la dernière section de la course, réduisant les vibrations du portail quand il arrive en butée. En fermeture et en présence d'électroserrure, le couple augmente dans la dernière section de la course pour garantir l'accrochage effectif. En absence d'électroserrure, dans la dernière section, le couple diminue. REMARQUE : paramètre visible uniquement si l'encodeur est activé (75 01).

38 — Activation du coup de déblocage de la serrure électrique (coup de bélier)

00 = Désactivée ; 01-04 = Habilité. La centrale active (de 1 à 4 s max) une poussée en fermeture pour permettre à la serrure électrique de se décrocher à chaque manœuvre d'ouverture. Si l'on active le coup de déblocage, on active automatiquement 28 01 (anticipation électroserrure = 1 s) et 29 03 (durée électroserrure = 3 s).

41 — Réglage du ralentissement en ouverture et fermeture

00	Désactivée.
01	Ralentissement moyen. REMARQUE : valeur maximale configurable pour les moteurs à 6 pôles.
02	Ralentissement maximal. ATTENTION : NE PAS UTILISER avec les moteurs à 6 pôles.

42 — Réglage sensibilité de l'intervention du relevage obstacles durant la manœuvre

Quand un obstacle est relevé durant la manœuvre, le portail inverse immédiatement le sens. REMARQUE : configurer une valeur inférieure à 60 pour moteurs à 6 pôles.

43 — Réglage sensibilité de l'intervention du relevage obstacles durant le ralentissement

Quand un obstacle est relevé durant le ralentissement, le portail inverse immédiatement le sens. REMARQUE : configurer une valeur inférieure à 60 pour moteurs à 6 pôles. Valeurs : 01-99 (1 = sensibilité minimale … 99 = sensibilité maximale).

49 — Paramétrage nombre d'essais de refermeture automatique après intervention du bord sensible ou de la détection obstacle

00 = Aucun essai de refermeture automatique ; 01-03 = De 1 à 3 essais de refermeture automatique. Il est conseillé de paramétrer une valeur inférieure ou égale au paramètre A2. La refermeture automatique est effectuée uniquement si le portail est complètement ouvert.

50 — Paramétrage modalité de fonctionnement de la photocellule en ouverture (FT1)

00	DÉSACTIVÉE. La photocellule n'est pas active ou n'est pas installée.
01	ARRÊT. Le portail s'arrête et reste à l'arrêt jusqu'à la commande suivante.
02	INVERSION IMMÉDIATE. Si la photocellule s'active pendant la manœuvre d'ouverture, le portail s'inverse immédiatement.
03	STOP TEMPORAIRE. Le portail s'arrête tant que la cellule est occultée. Une fois libérée, il continue à s'ouvrir.
04	INVERSION RETARDÉE. Avec la photocellule occultée, le portail s'arrête. Une fois libérée, le portail se ferme.

51 — Paramétrage modalités de fonctionnement de la photocellule en fermeture (FT1)

00	DÉSACTIVÉE.
01	ARRÊT. Le portail s'arrête jusqu'à la commande suivante.
02	INVERSION IMMÉDIATE. Si la photocellule s'active pendant la fermeture, le portail s'inverse immédiatement.
03	STOP TEMPORAIRE. Le portail s'arrête tant que la photocellule est occultée. Une fois libérée, il continue à se fermer.
04	INVERSION RETARDÉE. Avec la photocellule occultée, le portail s'arrête. Une fois libérée, le portail s'ouvre.

52 — Modalités de fonctionnement de la photocellule (FT1) avec portail fermée

00	Si la photocellule est occultée, le portail ne peut pas s'ouvrir.
01	Le portail s'ouvre à la réception d'une commande d'ouverture même si la photocellule est occultée.
02	La photocellule occultée envoie la commande d'ouverture du portail.

53 — Paramétrage modalité de fonctionnement de la photocellule en ouverture (FT2)

00	DÉSACTIVÉE.
01	ARRÊT.
02	INVERSION IMMÉDIATE.
03	STOP TEMPORAIRE.
04	INVERSION RETARDÉE.

54 — Paramétrage modalités de fonctionnement de la photocellule en fermeture (FT2)

00	DÉSACTIVÉE.
01	ARRÊT.
02	INVERSION IMMÉDIATE.
03	STOP TEMPORAIRE.
04	INVERSION RETARDÉE.

55 — Modalités de fonctionnement de la photocellule (FT2) avec portail fermée

00	Si la photocellule est occultée, le portail ne peut pas s'ouvrir.
01	Le portail s'ouvre à la réception d'une commande d'ouverture même si la photocellule est occultée.
02	La photocellule occultée envoie la commande d'ouverture du portail.

56 — Activation commande de fermeture 6 s après l'intervention de la photocellule (FT1-FT2)

REMARQUE : ce paramètre n'est visible que lorsque le mode basse consommation est désactivé. 00 = Désactivée ; 01 = franchissement des photocellules FT1 active après 6 s une commande de fermeture ; 02 = franchissement des photocellules FT2 active après 6 s une commande de fermeture.

60 — Activation du freinage sur la butée mécanique/fin de course en ouverture et fermeture

00 = Désactivée ; 01 = Activée.

61 — Activation du freinage après l'intervention des cellules photoélectriques

00 = Désactivée ; 01 = Activée. Le portail freine quand interviennent les cellules photoélectriques.

62 — Activation du freinage après une commande d'arrêt

00 = Désactivée ; 01 = Activée. Le portail freine quand il reçoit une commande d'arrêt.

63 — Activation du freinage après l'inversion ouverture → fermeture / fermeture → ouverture

00 = Désactivée ; 01 = Activée. Le portail freine avant d'inverser la manœuvre.

64 — Réglage du temps de freinage

ATTENTION : il est conseillé de configurer des valeurs basses pour s'assurer de l'arrêt du portail. Valeurs : 01-20 (de 1 à 20 dixièmes de seconde).

65 — Réglage de la force de freinage

ATTENTION : vérifier soigneusement que la valeur choisie est adaptée au modèle de moteur utilisé. Valeurs : 04-08 (04 = force minimale … 08 = force maximale).

71 — Sélection de la position d'installation du moteur par rapport à l'embrasure, vue côté intérieur

00 = Moteur installé à gauche ; 01 = Moteur installé à droite.

72 — Activation fin de course

REMARQUE : si le paramètre est modifié, couper l'alimentation réseau 230 V~ (115 V~), attendre que l'écran s'éteigne et rétablir la tension. Répéter la procédure d'apprentissage. La centrale en version HW5 peut fonctionner avec des fins de course magnétiques standard ou "low power", à condition d'être configurée de manière adéquate.

00	Aucun fin de course installé.
01	Fins de course d'ouverture et fermeture installés (micro-interrupteur ou modèle magnétique standard).
02	Fins de course d'ouverture installés (micro-interrupteur ou modèle magnétique standard).
11	Fin de course d'ouverture et de fermeture installés (version magnétique « low power »).
12	Fin de course d'ouverture installés (version magnétique « low power »).

73 — Configuration bord sensible COS1

00	Bord sensible NON INSTALLÉ.
01	Contact N.F. Le portail s'inverse uniquement en ouverture.
02	Contact avec résistance de 8k2. Le portail s'inverse uniquement en ouverture.
03	Contact N.F. Le portail s'inverse toujours.
04	Contact avec résistance de 8k2. Le portail s'inverse toujours.

74 — Configuration bord sensible COS2

00	Bord sensible NON INSTALLÉ.
01	Contact N.F. Le portail s'inverse uniquement en fermeture.
02	Contact avec résistance de 8k2. Le portail s'inverse uniquement en fermeture.
03	Contact N.F. Le portail s'inverse toujours.
04	Contact avec résistance de 8k2. Le portail s'inverse toujours.

75 — Configuration encodeur

REMARQUE : en absence d'encodeur, le contrôle est exécuté en fonction du temps de travail. Si le paramètre est modifié, couper l'alimentation réseau 230 V~ (115 V~), attendre que l'écran s'éteigne et rétablir la tension. Répéter la procédure d'apprentissage. La centrale de la version HW5 peut fonctionner avec des encodeurs optiques standard ou des encodeurs optiques « low power », à condition qu'ils soient configurés de manière appropriée. Aucune configuration différente n'est requise dans le cas des codeurs magnétiques.

00	Aucun encodeur installé.
01	Encodeurs optiques installés (8 impulsions/tour, version standard).
02	Encodeurs magnétiques installés (1 impulsion/tour). Uniquement la série E30 utilise des encodeurs magnétiques.
11	Installation de codeurs optiques de « low power » (8 impulsions par tour).

76 — Configuration 1er canal radio (PR1) / 77 — Configuration 2e canal radio (PR2)

00	PAS.
01	OUVERTURE PARTIELLE.
02	OUVERTURE.
03	FERMETURE.
04	ARRÊT.
05	Lumière de courtoisie. La sortie COR est gérée par la radiocommande. La lumière reste allumée tant que la radiocommande est active. Le paramètre 79 est ignoré.
06	Lumière de courtoisie ON-OFF. La radiocommande allume-éteint la lumière de courtoisie. Le paramètre 79 est ignoré.
07	CLIGNOTANT. La sortie CLIGNOTANTE est gérée par la radiocommande. La lumière reste allumée tant que la radiocommande est active. Le paramètre 78 est ignoré.
08	CLIGNOTANT ON-OFF. La radiocommande allume-éteint la lumière de courtoisie. Le paramètre 78 est ignoré.

78 — Configuration intermittence clignotant

00	L'intermittence est réglée électroniquement par le clignotant.
01	Intermittence lente.
02	Intermittence lente en ouverture, rapide en fermeture.

79 — Sélection modalité de fonctionnement lumière de courtoisie

00	Désactivée.
01	IMPULSIVE. La lumière s'allume brièvement au début de chaque manœuvre.
02	ACTIVE. La lumière est active pendant toute la durée de la manœuvre.
03-90	De 3 à 90 s. La lumière reste active après la fin de la manœuvre, pendant la durée paramétrée.
92-98	De 2 à 8 minutes. La lumière reste active après la fin de la manœuvre, pendant la durée paramétrée.
99	ÉLECTROSERRURE. Habilite la sortie COR à l'utilisation avec électroserrure (fig. 5).

80 — Configuration contact horloge

Quand la fonction horloge s'active, le portail s'ouvre et reste ouverte. Au terme du temps programmé par le dispositif externe (horloge), le portail se ferme.

00	Quand la fonction horloge s'active, le portail s'ouvre et reste ouvert. Toute commande donnée est ignorée.
01	Quand la fonction horloge s'active, le portail s'ouvre et reste ouvert. Toute commande donnée est acceptée. Quand le portail redevient entièrement ouvert, la fonction horloge est réactivée.

L1 — Configuration du stand by pour une consommation réduite (≤0,5W)

Détermine le temps d'attente sans activité avant d'activer la faible puissance (extinction de la sortie SC, extinction de l'affichage). Avec l'automatisme complètement ouvert et en pause pour la refermeture automatique, le stand-by n'est pas activé, car il s'agit toujours d'une phase active du fonctionnement automatique.

00	Mode stand-by désactivé (uniquement pour les installations industrielles).
01	Activation du stand-by après 5 minutes d'inactivité.
02	Activation du stand-by après 10 minutes d'inactivité.
03	Activation du stand-by après 15 minutes d'inactivité.
04	Activation du stand-by après 20 minutes d'inactivité.

FA — Restauration valeurs standard d'usine

REMARQUE. Cette procédure n'est possible que si AUCUN mot de passe n'est défini pour protéger les données ; s'il est enregistré, vous devez d'abord le déverrouiller en saisissant les valeurs P1, P2, P3, P4 (confirmé par l'affichage CP 00).

• Appuyez sur les touches + (plus) et - (moins).
• Après 4 s, l'écran clignote rES-.
• Les valeurs standard d'usine ont été restaurées.

Remarque : il est possible de réinitialiser les paramètres d'une deuxième manière : à l'allumage de la centrale, avant que la version du firmware n'apparaisse sur l'écran, maintenir enfoncées les touches ▲ (flèche vers le haut) et ▼ (flèche vers le bas) pendant 4 s.

Numéro d'identification (n0–n6)

Composé des valeurs des paramètres de n0 à n6. n0 = Version HW ; n1 = Année de production ; n2 = Semaine de production ; n3-n5 = Numéro de série ; n6 = Version FW.

Affichage compteur manœuvres (o0–o1)

Le numéro est composé des valeurs des paramètres de o0 à o1 multiplié par 100. Exemple : 01 23 x100 = 12 300 manœuvres.

Affichage compteur heures manœuvre (h0–h1)

Composé des valeurs des paramètres de h0 à h1. Exemple : 01 23 = 123 heures.

Affichage compteur jours d'allumage de la centrale (d0–d1)

Composé des valeurs des paramètres de d0 à d1. Exemple : 01 23 = 123 jours.

Mot de passe (P1–P4)

La saisie du mot de passe empêche l'accès aux réglages au personnel non autorisé. Avec le mot de passe actif (CP=01), il est possible d'afficher les paramètres, mais il N'EST PAS possible de modifier les valeurs. Le mot de passe est univoque, c'est-à-dire qu'un seul mot de passe peut gérer l'automatisme.

Procédure d'activation mot de passe :

• Saisir les valeurs souhaitées dans les paramètres P1, P2, P3 et P4.
• Avec les touches UP ▲ et/ou DOWN ▼ afficher le paramètre CP.
• Appuyer pendant 4 s sur les touches + et -.
• Quand l'écran clignote, le mot de passe a été mémorisé.
• Éteindre et rallumer la centrale. Vérifier l'activation du mot de passe (CP=01).

Procédure de déblocage temporaire :

• Saisir le mot de passe. Vérifier que CP=00.
• La protection par mot de passe se réactive après 30 minutes d'inactivité sur les touches, ou immédiatement en éteignant puis en rallumant l'automatisme.

Procédure d'élimination mot de passe :

• Saisir le mot de passe (CP=00).
• Mémoriser les valeurs de P1, P2, P3, P4 = 00.
• Avec les touches UP ▲ et/ou DOWN ▼ afficher le paramètre CP.
• Appuyer pendant 4 s sur les touches + et -.
• Quand l'écran clignote, le mot de passe a été supprimé.
• Éteindre et rallumer la centrale.

CP — Changement mot de passe

00 = Protection désactivée ; 01 = Protection activée.

13 Exemple d'installation avec deux automatismes opposés

Il est possible de brancher deux automatismes coulissants opposés à l'aide d'une centrale H70/104AC-105AC. Brancher les centrales entre elles par des relais alimentés à 24 V, non fournis, comme indiqué dans la figure. Il est possible d'utiliser une seule carte radio, introduite dans l'une des deux centrales de commande A ou B. Utiliser la sortie COR pour gérer les commandes radio. Régler le paramètre 76 à la valeur 05. Vérifiez que les deux moteurs ont la même version de micrologiciel.

Réglages : centrale A → 71 00, 76 05 ; centrale B → 71 01.

14 Signalisation des entrées de sécurité et des commandes (modalités TEST)

En l'absence de commandes activées, appuyer sur la touche TEST et vérifier ce qui suit :

Écran	Cause probable	Intervention de logiciel	Intervention traditionnelle
56 (Sb)	La poignée de déverrouillage est ouverte.	-	Fermer la poignée de déverrouillage et tourner la clé en position de fermeture. Vérifier le raccordement au contact de déverrouillage.
18	Contact STOP de sécurité ouvert.	-	Installer un bouton de STOP (N.F.) ou shunter le contact ST avec le contact COM.
17	Bord sensible COS1 non raccordé ou mauvais raccordement.	S'il n'est pas utilisé ou si on veut l'exclure, régler le paramètre 73 00.	Shunter le contact COS1 avec le contact COM.
16	Bord sensible COS2 non raccordé ou mauvais raccordement.	Régler le paramètre 74 00.	Shunter le contact COS2 avec le contact COM.
15	Photocellule FT1 non raccordée ou mauvais raccordement.	Régler le paramètre 50 00 et 51 00.	Shunter le contact FT1 avec le contact COM. Vérifier la connexion et les références au schéma correspondant (fig. 9).
14	Photocellule FT2 non raccordée ou mauvais raccordement.	Régler le paramètre 53 00 et 54 00.	Shunter le contact FT2 avec le contact COM. Vérifier la connexion et les références au schéma correspondant (fig. 9).
FE	Les deux fins de course ont le contact ouvert ou ne sont pas raccordés.	-	Vérifier le raccordement des fins de course.
FA	Le portail se trouve sur le fin de course d'ouverture / le fin de course n'est pas présent ou raccordé.	Si l'indication est incorrecte, vérifier le réglage du paramètre 71.	Vérifier le raccordement des fins de course.
FC	Le portail se trouve sur le fin de course de fermeture / le fin de course n'est pas présent ou raccordé.	Si l'indication est incorrecte, vérifier le réglage du paramètre 71.	Vérifier le raccordement des fins de course.
PP 00	En absence de commande volontaire, le contact (N.O.) pourrait être défectueux ou le raccordement à un bouton pourrait être incorrect.	-	Vérifier les contacts PP - COM et les raccordements au bouton.
CH 00	Idem	-	Vérifier les contacts CH - COM et les raccordements au bouton.
AP 00	Idem	-	Vérifier les contacts AP - COM et les raccordements au bouton.
PE 00	Idem	-	Vérifier les contacts PED - COM et les raccordements au bouton.
Or 00	En absence de commande volontaire, le contact (N.O.) pourrait être défectueux ou le raccordement au timer pourrait être incorrect.	-	Vérifier les contacts ORO - COM. Le contact ne doit pas être shunté s'il n'est pas utilisé.

REMARQUE : Pour sortir de la Modalité TEST appuyer sur la touche TEST. Il est conseillé de procéder à la résolution des signalisations de l'état des sécurités et des entrées toujours en modalité « intervention de logiciel ».

15 Signalisations alarmes et anomalies

Défauts	Signalisation alarme	Cause probable	Action corrective
Le portail ne s'ouvre pas ou ne se ferme pas.	LED POWER éteinte	Absence de l'alimentation.	Vérifier le câble d'alimentation.
	LED POWER éteinte	Fusible F1 grillé.	Remplacer le fusible. Il est recommandé d'extraire le fusible uniquement en l'absence de tension de secteur.
	LED POWER éteinte	Surcharge sur l'alimentation 24V.	Vérifier les connexions à la borne SC.
	Ex. : 15 EE / 21 EE	Erreur dans les paramètres de configuration.	Paramétrer correctement la valeur de configuration et la sauvegarder.
	SYnC	Défaut dans l'extraction de la synchronisation du réseau.	Contacter le service après-vente.
La procédure d'apprentissage n'est pas terminée.	AP PE	Activation involontaire de la touche TEST.	Répéter la procédure d'apprentissage.
	AP PE	Les sécurités sont en alarme.	Appuyer sur la touche TEST et vérifier les sécurités en alarme et les branchements respectifs.
La radiocommande a peu de portée et ne fonctionne pas avec l'automatisme en mouvement.	-	L'émission radio est empêchée par les structures métalliques et les murs en béton armé.	Installer l'antenne à l'extérieur.
	-	Batteries déchargées.	Remplacer les batteries des émetteurs.
Le flash clignotant ne fonctionne pas.	-	Ampoule / LED grillées ou fils clignotant débranchés.	Vérifier le circuit à LED et/ou les fils.
Le voyant portail ouverte ne marche pas.	-	Ampoule grillée ou fils débranchés.	Vérifier l'ampoule et/ou les fils.
Le portail n'effectue pas la manœuvre souhaitée.	-	Fils du moteur inversés.	Inverser deux fils sur la borne X-Y-Z ou Z-Y-X.

REMARQUE : Appuyer sur la touche TEST pour supprimer momentanément la signalisation d'alarme. À la réception d'une commande, si le problème n'a pas été résolu, sur l'écran réapparaît la signalisation d'alarme.

16 Déblocage mécanique (uniquement pour H70/104AC)

À défaut de tension, il est possible de débloquer le portail, comme indiqué dans le manuel d'utilisation et d'entretien de l'automatisme H30, M30, G30, E30 ou R30.

Lors de la remise sous tension et de la réception de la première commande, la centrale de commande lance une manœuvre d'ouverture en modalité de récupération de position (voir chapitre 17). L'activation de l'un des deux fins de course permet la récupération immédiate de la position.

17 Modalités de récupération position

Suite à une interruption de tension, après avoir débloqué le moteur ou après la détection d'un obstacle trois fois de suite dans la même position (avec encodeurs activés), la centrale de commande lance à la première commande une manœuvre en modalité de récupération de position. Si l'encodeur est installé, le portail commence une manœuvre à faible vitesse ; sinon la manœuvre s'effectue à vitesse normale. Le clignotant s'active avec une séquence différente du fonctionnement normal (3 s allumé, 1,5 s éteint). Dans cette phase, la centrale récupère les données de l'installation.

18 Test

Vérifier si les indications du « AVERTISSEMENTS GÉNÉRAUX » sont respectées.

• Fournir l'alimentation.
• Vérifier le bon fonctionnement de toutes les commandes raccordées.
• Vérifier la course et les ralentissements.
• Vérifier la bonne intervention des sécurités.
• Couper l'alimentation de réseau puis la rétablir. Vérifier la bonne exécution de la phase de récupération de position.
• Vérifier le réglage des fins de course (si installés).
• Vérifier le bon fonctionnement du système de déverrouillage (uniquement pour H70/104AC).

19 Mise en marche

L'installateur doit rédiger et conserver pendant au moins 10 ans le dossier de l'installation, qui devra contenir le schéma électrique, le dessin et la photo de l'installation, l'analyse des risques et les solutions adoptées, la déclaration de conformité du fabricant de tous les dispositifs branchés, le manuel d'instructions de chaque dispositif et/ou accessoire et le plan d'entretien de l'installation.

Fixer sur le portail ou la porte motorisée une plaque indiquant les données de l'automatisme, le nom du responsable de la mise en service, le numéro de série et l'année de construction, de même que le marquage CE. Fixer une plaque et/ou une étiquette avec les indications des opérations pour débloquer manuellement l'installation.

Réaliser et livrer à l'utilisateur final la déclaration de conformité, les instructions et les avertissements d'utilisation et le plan d'entretien. Vérifier si l'utilisateur final a compris le bon fonctionnement de l'installation, en mode automatique, manuel et d'urgence. Informer l'utilisateur final sur les dangers et les risques éventuellement présents.

Déclaration de conformité CE

Le soussigné M. Dino Florian, représentant légal de Roger Technology - Via Botticelli 8, 31021 Mogliano V.to (TV) DÉCLARE que la centrale de commande H70/104AC - H70/105AC est conforme aux dispositions établies par les directives communautaires suivantes :

• 2014/53/UE Directive RED
• 2011/65/UE Directive RoHS

et qu'ont été appliquées toutes les normes et/ou spécifications indiquées ci-après :

• IEC 61000-6-3:2020
• IEC 61000-6-2:2016
• EN IEC 61000-6-3:2021
• EN IEC 61000-6-2:2019
• EN 60335-1:2012 + AC:2014 + A1:2019 + A11:2014 + A13:2017 + A14:2019 + A2:2019 + A15:2021 + A16:2023
• ETSI EN 301 489-1 V2.2.3
• ETSI EN 301 489-3 V2.1.1
• EN 62233:2008 + AC:2008

Lieu : Mogliano V.to — Date : 07/10/2024 — Signature Florian Dino
