Notice CARDIN BL1920

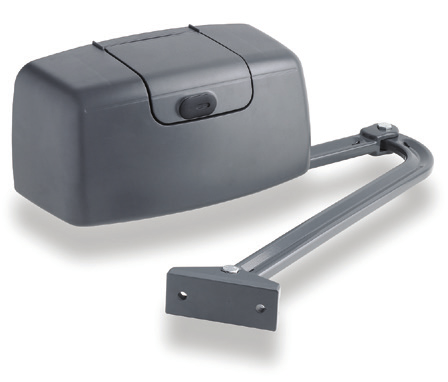

AUTOMATISME POUR PORTAILS BATTANTS — 230Vac Motors 200/BL1920

CARDIN ELETTRONICA spa
Via del lavoro, 73 – Z.I. Cimavilla – 31013 Codognè (TV) Italy
Tel : +39/0438.404011 – Fax : +39/0438.401831
email (Italie) : Sales.office.it@cardin.it – email (Europe) : Sales.office@cardin.it
Http : www.cardin.it

Notice d'installation – Série BL – Modèle 1920 – Réf. ZVL434.02

Sommaire

• Type d'installation — page 2
• Schéma de montage — page 3
• Dimensions d'encombrement — page 3
• Contraintes d'utilisation — page 4
• Schémas de montage — pages 4-7
• Déverrouillage manuel — page 7
• Schéma électrique (exemple d'installation) — page 8
• Consignes importantes — page 13
• Instructions pour l'installation — pages 13-14
• Branchement électrique — page 14
• Caractéristiques techniques — page 20

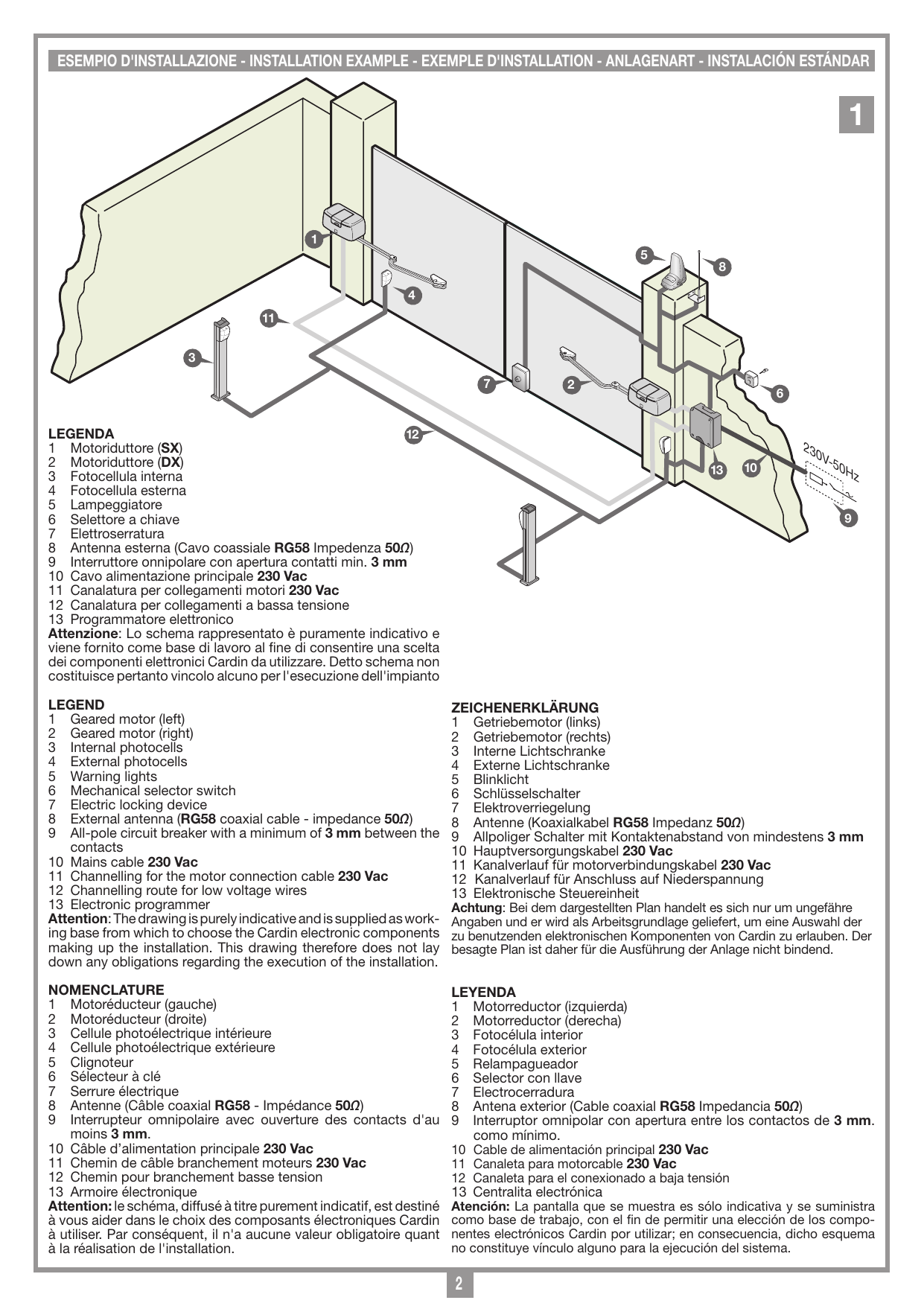

Exemple d'installation

Nomenclature

1. Motoréducteur (gauche)
2. Motoréducteur (droite)
3. Cellule photoélectrique intérieure
4. Cellule photoélectrique extérieure
5. Clignoteur
6. Sélecteur à clé
7. Serrure électrique
8. Antenne (câble coaxial RG58 – impédance 50 Ω)
9. Interrupteur omnipolaire avec ouverture des contacts d'au moins 3 mm
10. Câble d'alimentation principale 230 Vac
11. Chemin de câble branchement moteurs 230 Vac
12. Chemin pour branchement basse tension
13. Armoire électronique

Attention : le schéma, diffusé à titre purement indicatif, est destiné à vous aider dans le choix des composants électroniques Cardin à utiliser. Par conséquent, il n'a aucune valeur obligatoire quant à la réalisation de l'installation.

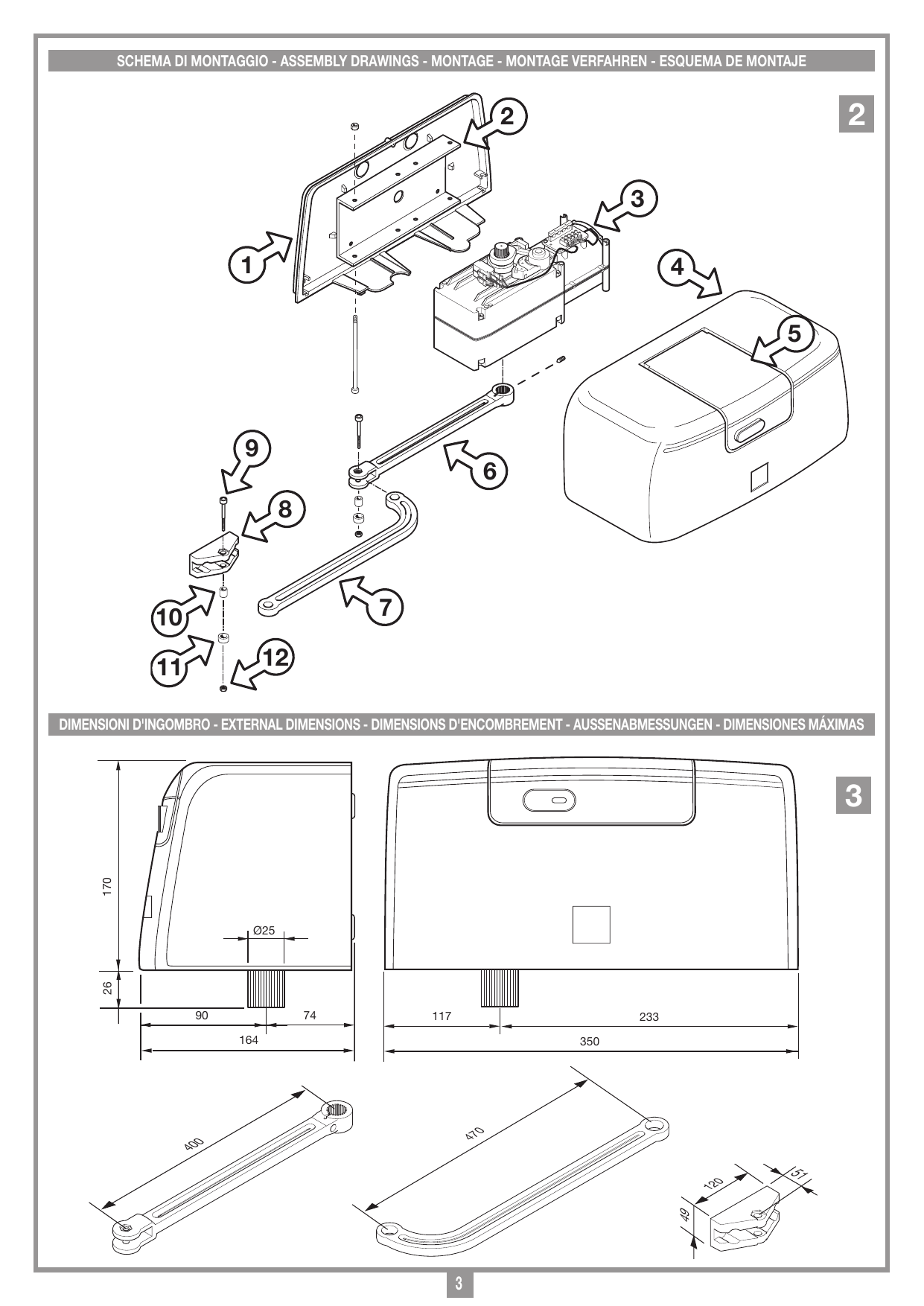

Schéma de montage et dimensions d'encombrement

Contraintes d'utilisation

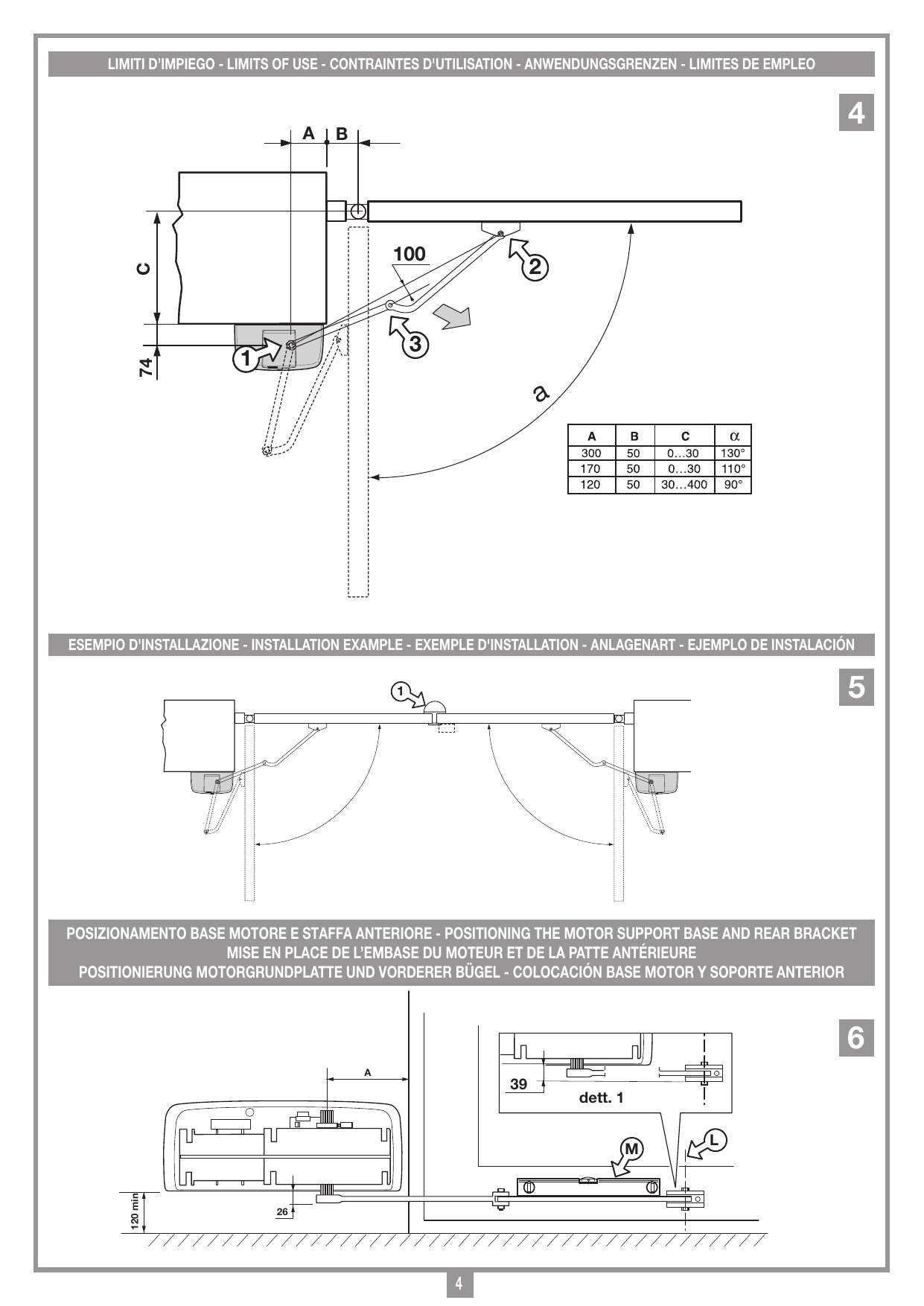

Limites d'emploi selon les cotes de pose

A (mm)	B (mm)	C (mm)	α (angle)
300	50	0…30	130°
170	50	0…30	110°
120	50	30…400	90°

Schémas de montage

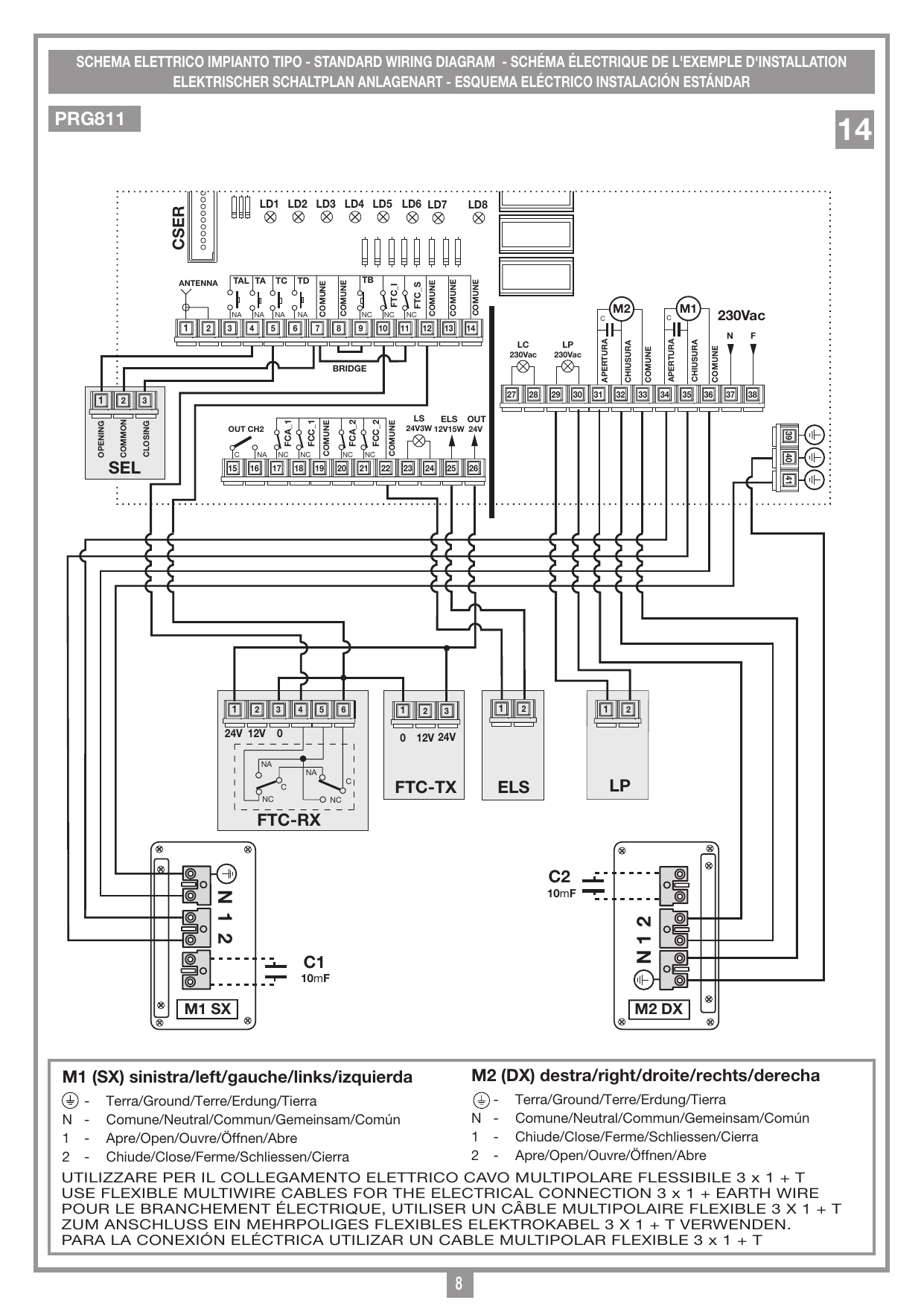

Schéma électrique – exemple d'installation (programmateur PRG811)

M1 (SX) gauche

• Terre
• N — Commun
• 1 — Ouvre
• 2 — Ferme

M2 (DX) droite

• Terre
• N — Commun
• 1 — Ferme
• 2 — Ouvre

Pour le branchement électrique, utiliser un câble multipolaire flexible 3 × 1 + T (terre).

Consignes importantes

• Ce livret est destiné à des personnes titulaires d'un certificat d'aptitude professionnelle pour l'installation des « appareils électriques » et requiert une bonne connaissance de la technique appliquée professionnellement, ainsi que des normes en vigueur. Les matériels utilisés doivent être certifiés et adaptés aux conditions atmosphériques du lieu d'implantation.
• Les travaux de maintenance ne doivent être effectués que par un personnel qualifié. Avant une quelconque opération de nettoyage ou de maintenance, mettre l'appareil hors tension.
• Les appareils décrits ne doivent être destinés qu'à l'utilisation pour laquelle ils ont été expressément conçus, c'est-à-dire « la motorisation de portails battants à un ou deux vantaux » allant jusqu'à 2 m par vantail d'un poids maximum de 150 kg.
• Tous les modèles sont applicables aussi bien à droite qu'à gauche du passage. Une diverse utilisation des produits ou leur destination à un usage différent de celui prévu et/ou conseillé n'a pas été expérimentée par le constructeur. Par conséquent, les travaux effectués sont entièrement sous la responsabilité de l'installateur.

Consignes générales de sécurité

Il appartient à l'installateur de vérifier les conditions de sécurité ci-dessous :

1. L'installation doit se trouver suffisamment loin de la route pour ne pas constituer de risque pour la circulation.
2. L'opérateur doit être installé à l'intérieur de la propriété et le portail ne doit pas s'ouvrir sur le domaine public.
3. Le portail automatisé est affecté principalement au passage de véhicules. Si possible, prévoir une entrée séparée pour les piétons.
4. Les organes de commande doivent être placés de façon qu'ils soient bien en vue et hors du rayon d'action du portail. En outre, ceux placés à l'extérieur doivent être protégés contre les actes de vandalisme.
5. Il est conseillé de signaler l'automatisation du portail par des panneaux de signalisation placés bien en vue. Dans l'hypothèse où l'automatisme serait affecté exclusivement au passage de véhicules, il faudra prévoir deux panneaux d'interdiction de passage aux piétons (l'un à l'intérieur et l'autre à l'extérieur).
6. Faire prendre conscience à l'utilisateur du fait que les enfants et les animaux domestiques ne doivent pas jouer ou stationner à proximité du portail. Si nécessaire, l'indiquer sur le panneau.
7. Si le vantail, une fois qu'il est complètement ouvert, se trouve très proche d'une structure fixe, laisser un espace de au moins 500 mm dans la zone d'action du bras articulé ; tel espace devra être protégé par un bord de sécurité anti-coincement (voir fig. 1 dét. 11).
8. Pour garantir la sécurité électrique, il est impératif de brancher l'appareil à la prise de terre.
9. En cas d'un quelconque doute sur la sécurité de l'installation, interrompre la pose et contacter le distributeur du matériel.

Panneau d'avertissement : « FERMETURE AUTOMATISÉE – NE PAS S'APPROCHER – NE PAS PERMETTRE AUX ENFANTS ET AUX ANIMAUX DOMESTIQUES DE STATIONNER DANS LE RAYON D'ACTION DU PORTAIL ».

Description technique

• Moteur 230 Vac à courant continu.
• Carter de protection en matière plastique antichoc.
• Pièces du système de déverrouillage en matière plastique renforcée.
• Réducteur avec engrenages en acier sous boîtier constitué de deux demi-coques en aluminium moulé sous pression.
• Le motoréducteur est équipé de deux micro-interrupteurs, l'un de fermeture « FCC » et l'autre d'ouverture « FCA » (voir schéma électrique).
• Étrier de support moteur en acier galvanisé.
• Éléments du bras articulé en aluminium moulé sous pression.
• Lubrification permanente par graisse fluide.

Accessoires

980/XLSE11C – Serrure électrique 12 Vac.

Consignes pour l'utilisation

Durant la manœuvre, contrôler le mouvement du portail et actionner, en cas de danger, le dispositif d'arrêt d'urgence (STOP).

En cas d'urgence, le portail peut être déverrouillé manuellement au moyen de la clé de déverrouillage fournie en dotation (voir déverrouillage manuel).

Il est conseillé de graisser toutes les parties mobiles avec un lubrifiant qui maintient au fil des années ses qualités lubrifiantes et qui est adapté à des températures oscillant entre -20° et +70 °C.

Contrôler régulièrement le fonctionnement des dispositifs de sécurité (cellules photoélectriques, etc.). Les éventuelles réparations devront être effectuées par un personnel spécialisé qui devra monter exclusivement des pièces détachées d'origine et certifiées.

L'automatisme n'est pas adapté à une activation continue ; l'actionnement doit être conformé au modèle installé (voir caractéristiques techniques).

Instructions pour l'installation

L'organe de commande minimum requis est une boîte à boutons OUVERTURE-STOP-FERMETURE ; celle-ci devra être installée impérativement hors de portée de mineurs, notamment des enfants, et hors du rayon d'action du portail.

Avant de réaliser l'installation, s'assurer de l'efficacité des parties fixes et mobiles de la structure à automatiser et de la conformité de celle-ci aux normes en vigueur. S'assurer de la rigidité du tablier du portail (si nécessaire renforcer la structure) et du bon fonctionnement des pivots (graisser toutes les parties mobiles avec un lubrifiant adapté à des températures oscillant entre -20° et +70 °C).

• Respecter les jeux fonctionnels entre parties fixes et mobiles :
  • laisser un espace de 30 mm min. entre le portail et le pilier de support sur toute la hauteur et sur la totalité de l'arc d'ouverture du portail ;
  • contrôler que l'espace entre le portail et le sol ne soit jamais supérieur à 30 mm sur la totalité de l'arc d'ouverture du portail.
• Les panneaux des vantaux ne doivent pas présenter d'ouvertures qui permettent le passage de la main ou du pied.
• Contrôler l'emplacement correct des pentures et des gonds, leur bon état et leur lubrification (les gonds supérieur et inférieur doivent être en aplomb l'un par rapport à l'autre).
• Prévoir une gaine pour le passage des câbles électriques en fonction des dispositifs de commande et de sécurité (voir exemple d'installation fig. 1).
• Contrôler que l'opérateur soit proportionné aux dimensions du portail et à la fréquence d'utilisation (facteur de marche).

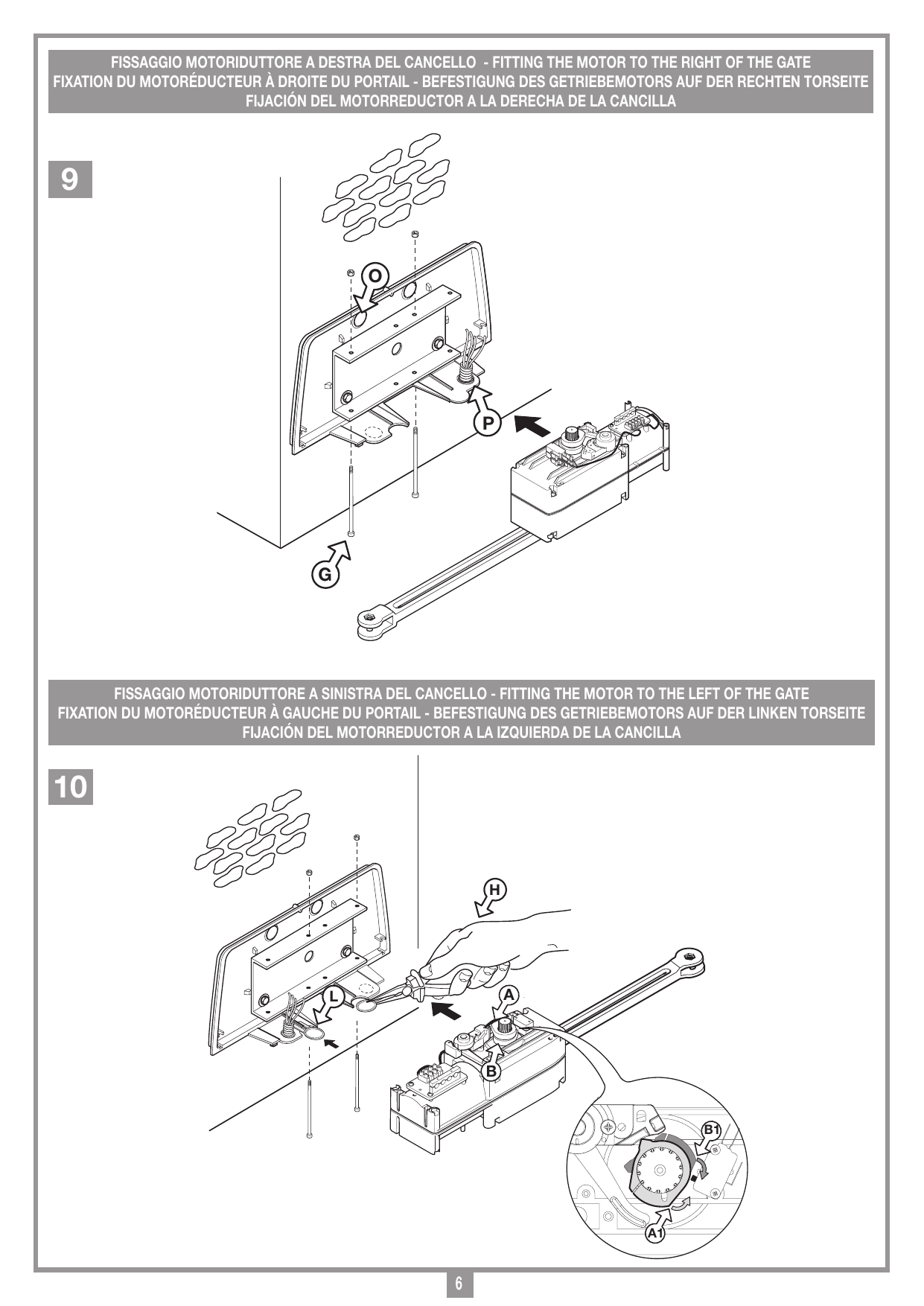

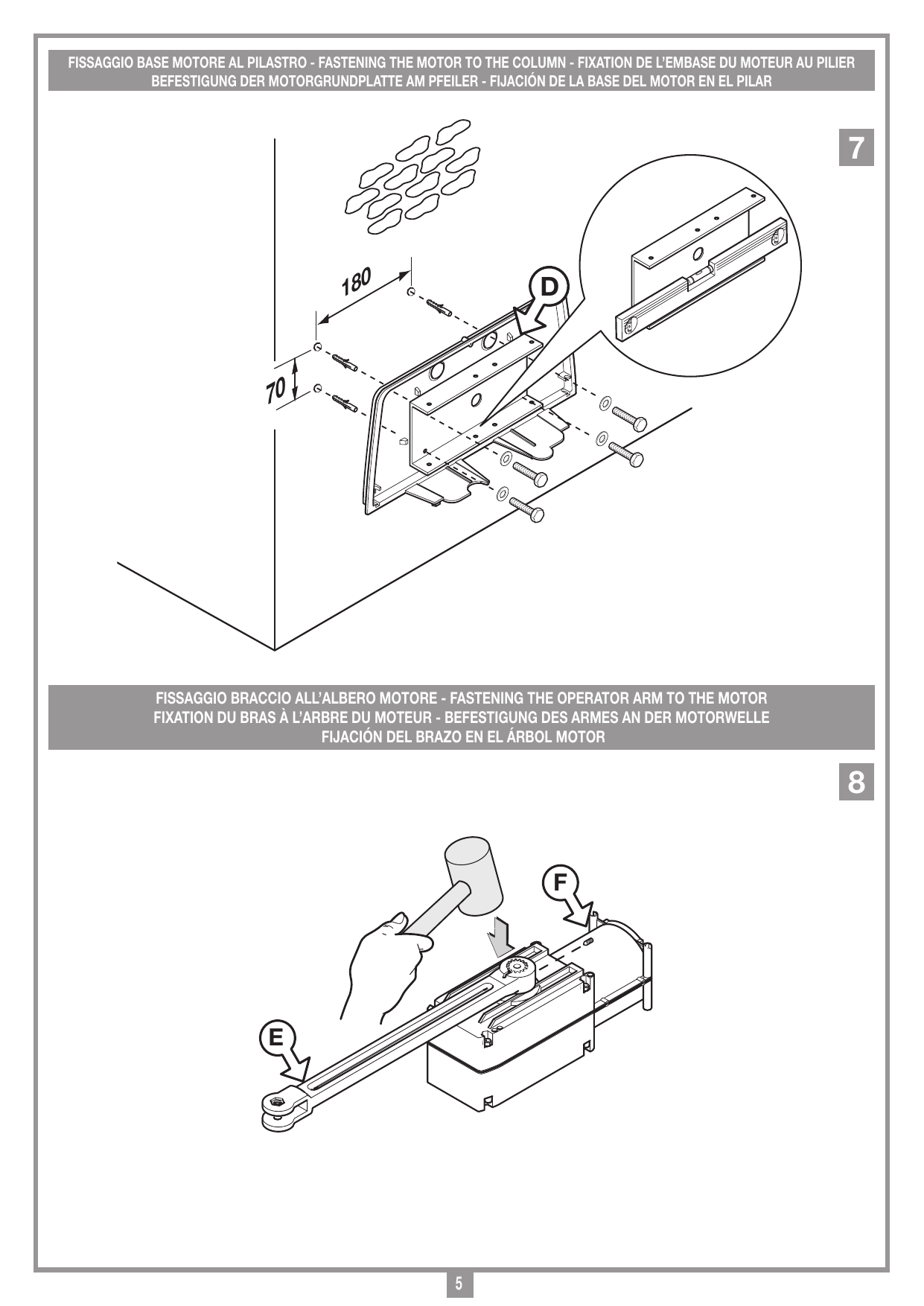

Fixation du dispositif

Le dispositif peut être fixé aussi bien à droite qu'à gauche du passage.

• Fermer le vantail.
• Choisir la cote « A » en fonction de l'angle d'ouverture à réaliser (fig. 4) et déterminer, en fonction de la particularité du portail, la hauteur à laquelle devra être fixée la patte antérieure au portail. Une fois la position définie, fixer l'embase du moteur au moyen de 4 vis M8 et 4 chevilles en acier Ø14. S'assurer de l'horizontalité de l'étrier en acier galvanisé « D » (fig. 7).
• Introduire le bras droit « E » dans l'arbre du moteur (fig. 8) et le fixer au moyen de la vis sans tête « F » serrée à fond.
• Fixer le motoréducteur à la plaque de l'embase au moyen des deux vis « G » et deux écrous indesserrables conformément au schéma de montage à droite (fig. 9) ou à gauche (fig. 10). Le motoréducteur est fourni par le fabricant pour un montage à droite du portail (vue de l'intérieur). Pour un montage à gauche, détacher au moyen d'une pince la partie en plastique « H » (fig. 10) qui obture le trou de passage de l'arbre du moteur et boucher au moyen de l'obturateur « L » fourni en dotation le trou inutilisé.
• Monter ensuite le bras articulé muni de la patte de fixation au portail (fig. 2) : introduire les douilles en plastique « 11 » dans les trous du bras arrondi « 7 », assembler le bras arrondi « 7 » au bras droit « 6 » et à la patte « 8 » au moyen de la vis « 9 » et l'écrou indesserrable « 12 », après avoir introduit l'élément d'espacement galvanisé « 10 » dans la douille « 11 ».
• Déverrouiller le moteur (fig. 12).
• Fixer la patte au portail au moyen de 2 vis M8, à une distance de 39 mm au-dessous de l'embase (dét. 1 fig. 6). Pour déterminer la position de la patte, le bras doit être au maximum de son extension, avec vantail en contact avec la butée mécanique en fermeture et points 1, 2 et 3 alignés (fig. 4). Ensuite, à partir de cette position d'alignement, faire reculer le point 2 de 100 mm en veillant à maintenir le bras horizontal « M » (fig. 6), et faire les contrôles suivants :
  • pendant la manœuvre d'ouverture, l'étrier posé contre le portail ne doit subir de contraintes le long de l'axe « L » (fig. 6) ni vers le haut, ni vers le bas. Des contraintes le long de cet axe seraient le révélateur d'un montage incorrect du portail ou du motoréducteur, ce qui endommagerait en peu de temps l'appareil. Après avoir contrôlé que tout est correct, fixer la patte au portail.
• Régler le micro-interrupteur de fin de course en ouverture : ouvrir le vantail jusqu'à la position souhaitée, faire tourner manuellement la came jusqu'au déclic du micro-interrupteur et la fixer.
• Après avoir effectué le montage et la connexion électrique, fermer l'appareil en y appliquant le carter (fig. 11). Il doit être fixé au moyen de la vis-taraud « N », après avoir contrôlé que les ergots de maintien inférieurs trouvent prise sur l'embase en matière plastique.
• Il est conseillé de monter une serrure électrique (voir exemple d'installation fig. 1).

Branchement électrique

• L'appareil fonctionne à une tension de 230 Vac.
• Ne pas utiliser de câble avec conducteurs en aluminium ; ne pas étamer l'extrémité des fils à brancher sur le bornier.
• Les conducteurs devront être adéquatement fixés à proximité du bornier. Cette fixation devra bloquer tant l'isolation que le conducteur. Utiliser le presse-étoupe fourni en dotation.
• Pour le branchement des câbles électriques à l'appareil, il y a deux entrées :
  • celle au mur « O » (fig. 9) ;
  • celle extérieure « P » (fig. 9) : utiliser le presse-étoupe après avoir défoncé la partie en plastique qui bouche le trou.

Brancher les moteurs suivant le schéma électrique.

Moteur installé à gauche :

• borne « 1 » pour l'ouverture ;
• borne « 2 » pour la fermeture ;
• borne « N » pour le commun.

Moteur installé à droite :

• borne « 1 » pour la fermeture ;
• borne « 2 » pour l'ouverture ;
• borne « N » pour le commun.

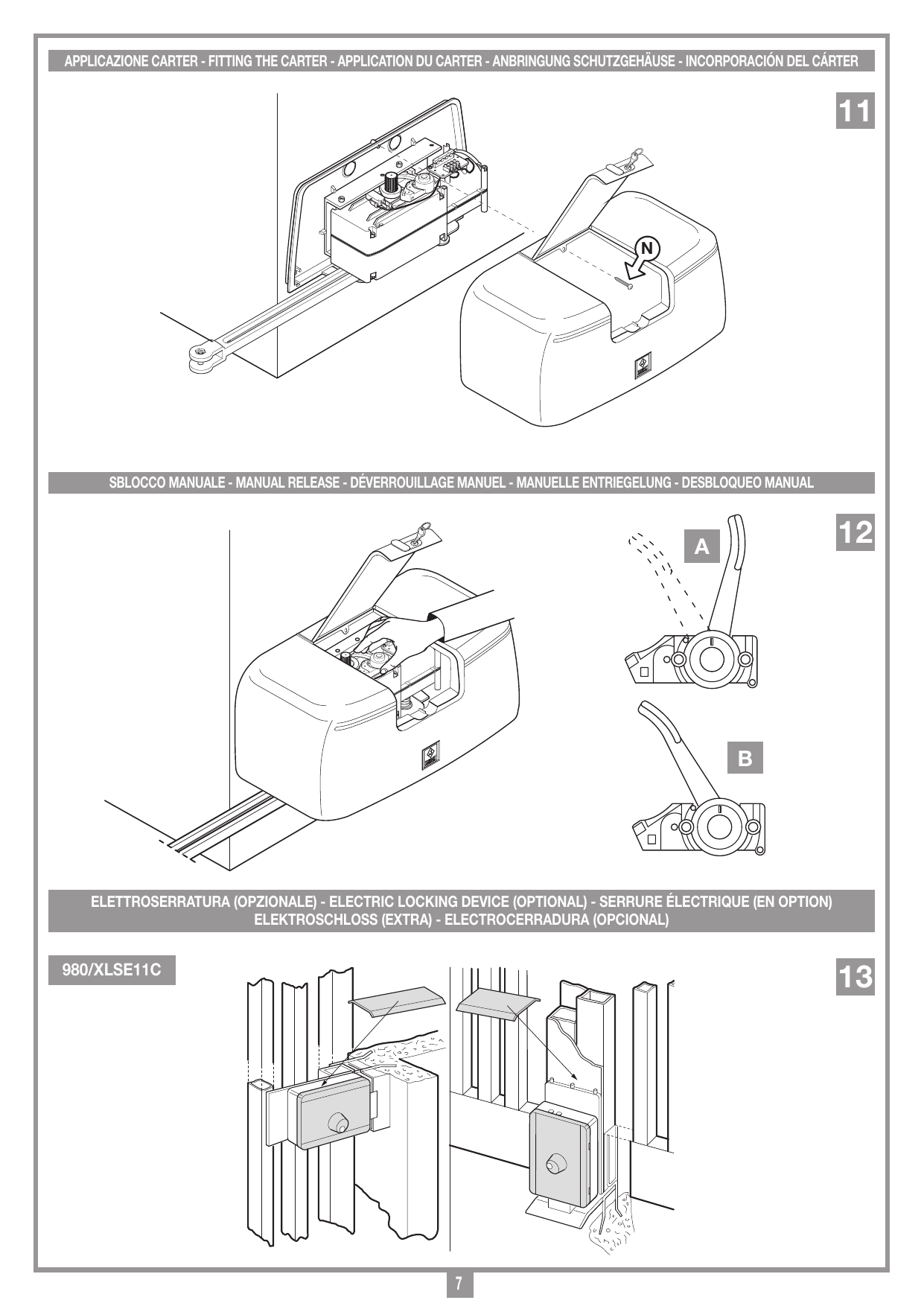

Déverrouillage manuel

Le déverrouillage se fait seulement avec moteur arrêté par suite d'une coupure de courant.

Pour déverrouiller

Ouvrir le portillon et tourner le levier dans le sens contraire des aiguilles d'une montre, comme indiqué au dét. « A » (fig. 12), jusqu'en position de déverrouillage « B », où il restera accroché grâce à un arrêt anti-retour ; ceci permettra de débrayer l'engrenage de l'opérateur et, par conséquent, d'ouvrir et de fermer le portail en le poussant légèrement avec la main.

Pour verrouiller

Exercer une légère pression sur le levier dans le sens opposé à la position de déverrouillage « B » qu'il occupe, afin de vaincre l'arrêt anti-retour. Le retour à la position de verrouillage « A » s'effectue automatiquement grâce à l'action d'un ressort. Il est possible que la mise en prise des dents de l'engrenage à l'intérieur du motoréducteur ne se produise pas immédiatement. Pousser alors manuellement la porte basculante ou actionner le motoréducteur pour obtenir la mise en prise des dents.

Maintenance

Remplacement des fins de course (fig. 10)

• Les fins de course en ouverture/fermeture sont branchés en série à une phase du moteur : l'ouverture du contact coupe l'alimentation au moteur.
• Les cames inférieure et supérieure doivent être positionnées ainsi qu'il est indiqué sur la figure, pour que l'activation du contact s'effectue comme illustré par les détails « A1 » - « B1 ».

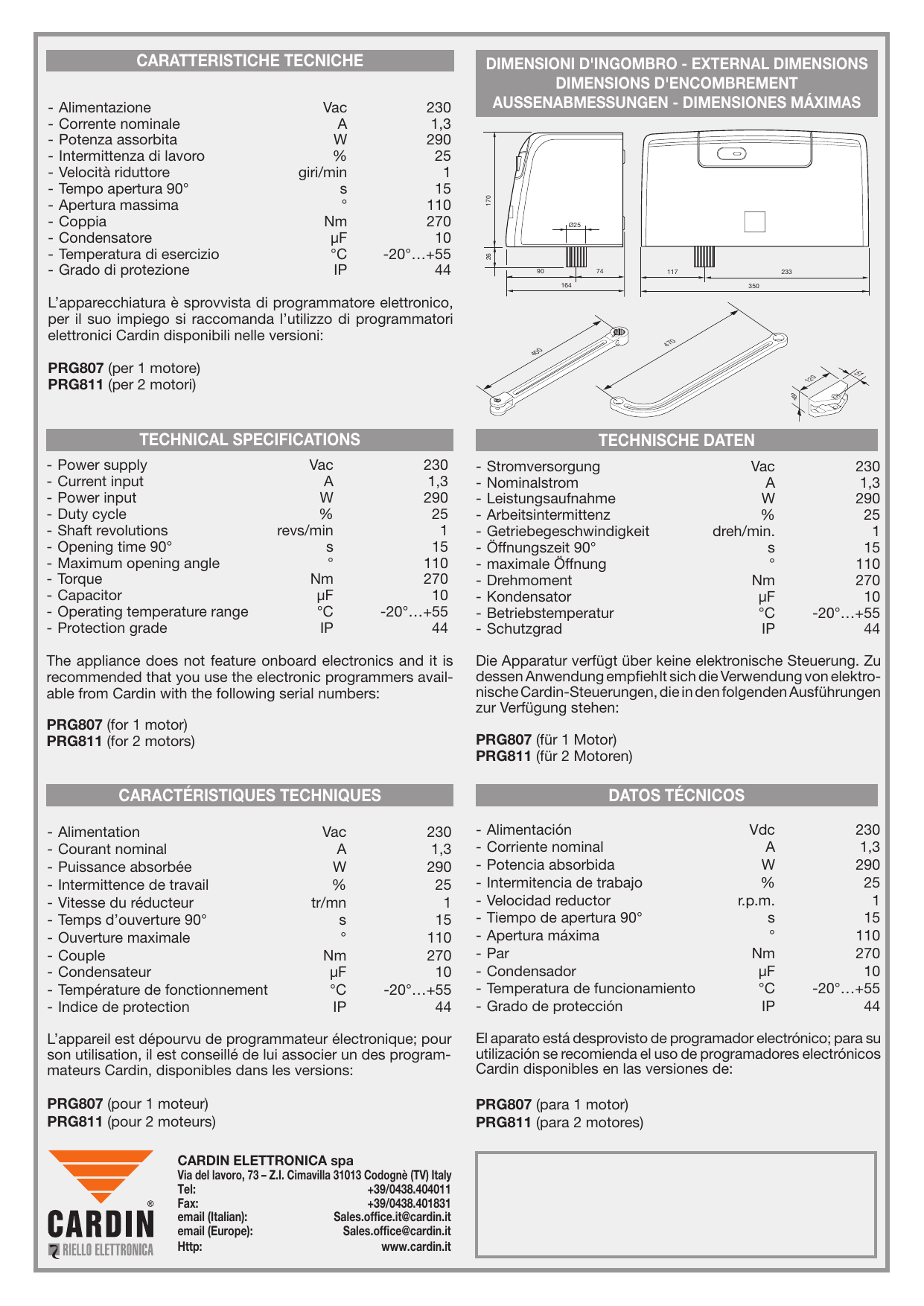

Caractéristiques techniques

Caractéristiques techniques BL1920 / BL1924

Caractéristique	Unité	Valeur
Alimentation	Vac	230
Courant nominal	A	1,3
Puissance absorbée	W	290
Intermittence de travail	%	25
Vitesse du réducteur	tr/mn	1
Temps d'ouverture 90°	s	15
Ouverture maximale	°	110
Couple	Nm	270
Condensateur	µF	10
Température de fonctionnement	°C	-20…+55
Indice de protection	IP	44

L'appareil est dépourvu de programmateur électronique ; pour son utilisation, il est conseillé de lui associer un des programmateurs Cardin, disponibles dans les versions :

• PRG807 (pour 1 moteur)
• PRG811 (pour 2 moteurs)

Déclaration d'incorporation

(Directive Machines 2006/42/EC, annexe IIB)

Le constructeur CARDIN ELETTRONICA S.p.A. déclare que l'appareil destiné à être inséré dans des machines et ne fonctionnant pas de manière indépendante :

Code	DCE019
Série	BL
Modèle	230 Vac
Date	12-02-2003
Nom de l'appareil	Motoréducteur BL1920
Type d'appareil	Automatisme à 230 Vac pour portails à battants
Modèle	BL1920
Marque	Cardin Elettronica

est conforme aux dispositions des directives communautaires suivantes :

• Directive 2004/108/CE (Compatibilité Électromagnétique)
• Directive 2006/95/CE (Basse Tension)

Déclare que l'appareil est conçu pour être incorporé dans une machine ou pour être assemblé avec d'autres machines afin de constituer une machine considérée par la directive 2006/42/CE et amendements successifs. Il n'est pas permis de mettre en service l'appareil tant que la machine dans laquelle il sera incorporé et dont il deviendra composant n'aura pas été identifiée et déclarée conforme aux dispositions de la directive 2006/42/CEE et amendements successifs.

Codognè, le 23/01/2014.
Personne autorisée à constituer la documentation technique : Ing. A. Fiorotto (Responsable technique R&D Laboratory).
Représentant légal de l'entreprise : Dott. Cristiano Cardin (Administrateur délégué).

Les déclarations de conformité CE des produits Cardin sont disponibles dans la langue originale sur le site www.cardin.it dans la section « normes et certificats ».
