Notice CAME ZL180

1 Légende des symboles

• Ce symbole signale les parties à lire attentivement.
• Ce symbole signale les parties concernant la sécurité.
• Ce symbole signale les indications à communiquer à l'utilisateur.

2 Usage prévu et limites d'emploi

2.1 - Usage prévu

L'armoire de commande ZL180 a été conçue pour commander les automatismes pour portails à battants F7024N, A3024N et A 1824.

2.2 - Limites d'emploi

Respectez les distances et les diamètres des câbles comme il est indiqué sur le tableau «type de câbles et épaisseurs minimales». La puissance totale des moteurs ne doit pas dépasser 480W.

3 Normes de référence

Came Cancelli Automatici est une entreprise certifiée par le Système de Contrôle Qualité des entreprises ISO 9001:2000 et de Gestion de l'Environnement ISO 14001. Les produits Came sont entièrement conçus et fabriqués en Italie.

Le produit en objet est conforme aux normes suivantes : voir chapitre 13 - Déclaration de conformité.

4 Description

Le produit a été conçu et fabriqué par CAME cancelli automatici s.p.a. conformément aux normes de sécurité en vigueur. Il est garanti 24 mois sauf en cas d'altérations.

L'armoire de commande doit être alimentée à 230 V AC sur bornes L-N, fréquence 50/60 Hz.

Les dispositifs de commande et les accessoires sont en 24 V. Attention ! les accessoires ne doivent pas dépasser au total 34 W.

La centrale est équipée d'un dispositif ampérométrique qui contrôle constamment la valeur de la poussée du moteur. Quand le portail rencontre un obstacle, le capteur ampérométrique détecte immédiatement une surcharge dans la poussée et intervient dans le mouvement du portail en inversant sa direction :

• il le rouvre quand il est en train de se fermer⁽¹⁾ ;
• il le referme quand il est en train de s'ouvrir.

Toutes les connexions sont protégées par des fusibles rapides, voir tableau.

La carte gère et contrôle les fonctions suivantes :

• fermeture automatique après une commande d'ouverture ;
• pré clignotement de l'indicateur de mouvement ;
• détection d'obstacle sur une position quelconque avec portail fermé ;
• contrôle continu du fonctionnement des photocellules.

Il est possible de fixer les modalités de commande suivantes :

• ouverture/fermeture ;
• ouverture/fermeture et action continue ;
• ouverture partielle ;
• stop total ;
• ouverture/stop/fermeture.

Les photocellules, après la détection d'un obstacle, peuvent déclencher, selon la modalité de connexion :

• la réouverture si le portail est en train de se fermer ;
• le stop partiel.

Des trimmers spécifiques règlent :

• la durée de l'intervention de fermeture automatique ;
• la durée d'attente du mouvement de la deuxième porte ;
• la sensibilité de détection du dispositif ampérométrique, séparément pour la marche normale et pour le ralentissement.

Actions complémentaires implémentées :

• contrôle d'un seul motoréducteur ;
• réduction de la vitesse périphérique (pour porte mesurant plus de 3 m.) ;
• possibilité de changer la fonction de la butée de fin de course d'ouverture de Stop en Ralentissement. Avec la fonction de ralentissement est revers mécanique obligatoire ;
• connexion d'une serrure électrique (en alternative au 2ème canal radio ou bien à la lampe témoin "portail ouvert") avec éventuellement l'adjonction de la fonction "coup de bélier".

Renseignements techniques

Alimentation	230 V - 50/60 Hz
Puissance max	300 W
Absorption au repos	85 mA
Puissance max. accessoires 24 V	34 W
Classe d'isolation	II
Matériel	ABS
Degré de protection	IP54
Température de service	-20 / +55°C

Tableau fusibles

Protection	Fusible
Moteur/s	6.4 A-F
Carte électronique (ligne)	1.6 A-F
Accessoires	2 A-F
Dispositifs de commande (centrale)	630 mA-F

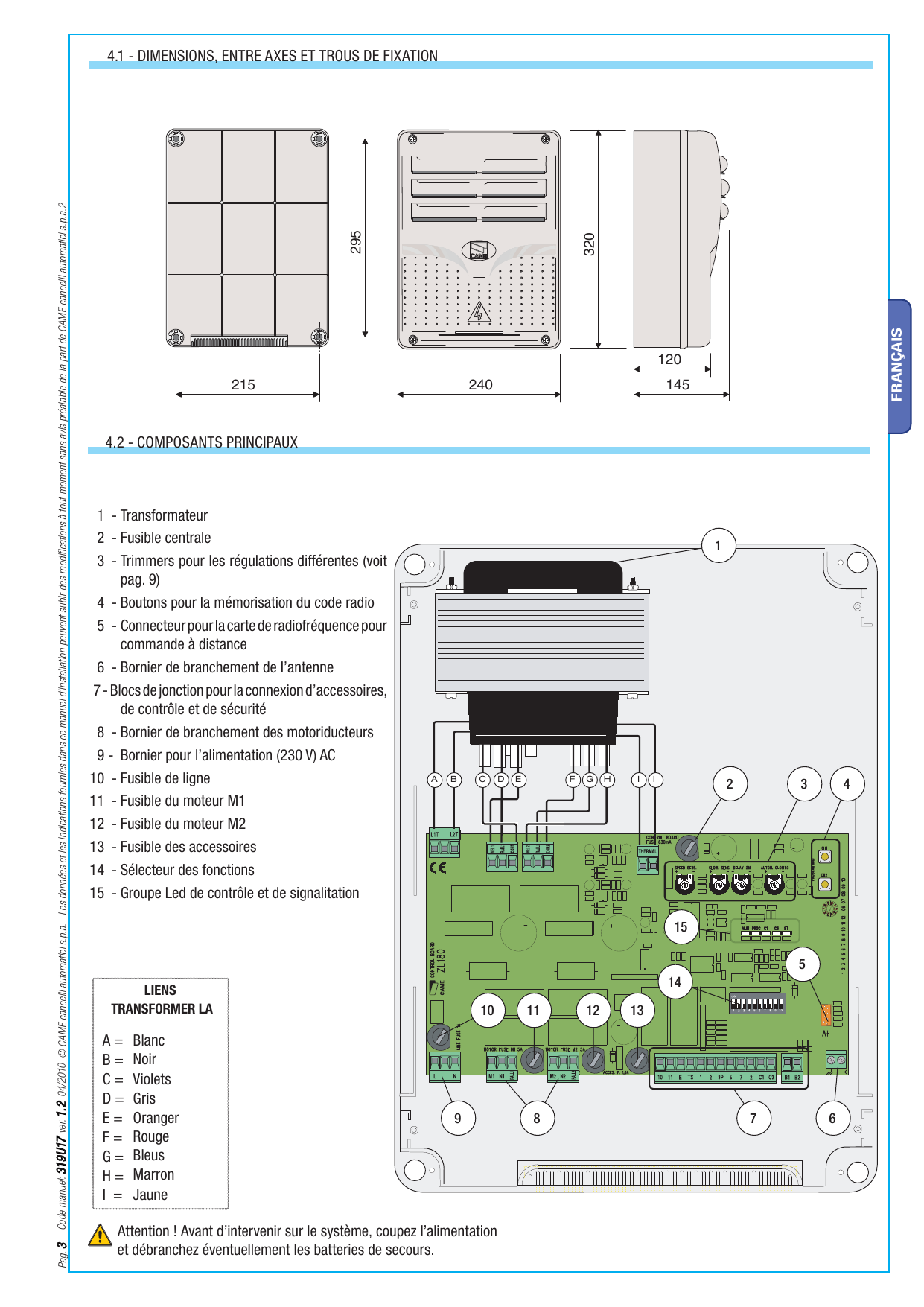

4.1 - Dimensions, entre axes et trous de fixation

4.2 - Composants principaux

1. Transformateur
2. Fusible centrale
3. Trimmers pour les régulations différentes
4. Boutons pour la mémorisation du code radio
5. Connecteur pour la carte de radiofréquence pour commande à distance
6. Bornier de branchement de l'antenne
7. Blocs de jonction pour la connexion d'accessoires, de contrôle et de sécurité
8. Bornier de branchement des motoriducteurs
9. Bornier pour l'alimentation (230 V) AC
10. Fusible de ligne
11. Fusible du moteur M1
12. Fusible du moteur M2
13. Fusible des accessoires
14. Sélecteur des fonctions
15. Groupe Led de contrôle et de signalisation

Liens transformateur

Repère	Couleur
A	Blanc
B	Noir
C	Violets
D	Gris
E	Oranger
F	Rouge
G	Bleus
H	Marron
I	Jaune

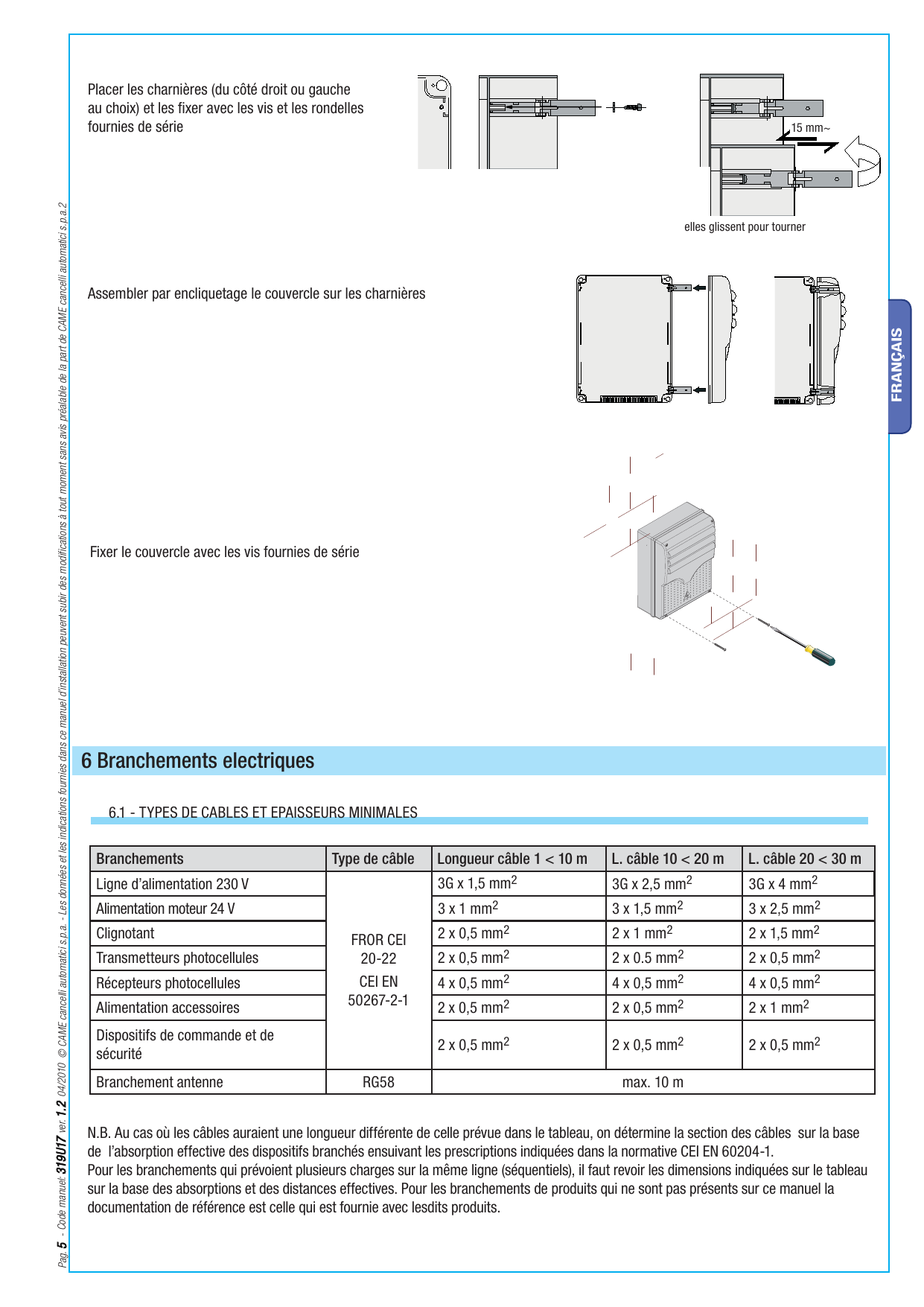

5 Montage du boîtier

Placer les charnières (du côté droit ou gauche au choix) et les fixer avec les vis et les rondelles fournies de série. Elles glissent pour tourner.

Assembler par encliquetage le couvercle sur les charnières.

Fixer le couvercle avec les vis fournies de série.

6 Branchements électriques

6.1 - Types de câbles et épaisseurs minimales

Branchements	Type de câble	Longueur câble 1 < 10 m	L. câble 10 < 20 m	L. câble 20 < 30 m
Ligne d'alimentation 230 V	FROR CEI 20-22 CEI EN 50267-2-1	3G x 1,5 mm2	3G x 2,5 mm2	3G x 4 mm2
Alimentation moteur 24 V		3 x 1 mm2	3 x 1,5 mm2	3 x 2,5 mm2
Clignotant		2 x 0,5 mm2	2 x 1 mm2	2 x 1,5 mm2
Transmetteurs photocellules		2 x 0,5 mm2	2 x 0,5 mm2	2 x 0,5 mm2
Récepteurs photocellules		4 x 0,5 mm2	4 x 0,5 mm2	4 x 0,5 mm2
Alimentation accessoires		2 x 0,5 mm2	2 x 0,5 mm2	2 x 1 mm2
Dispositifs de commande et de sécurité		2 x 0,5 mm2	2 x 0,5 mm2	2 x 0,5 mm2
Branchement antenne	RG58	max. 10 m

N.B. Au cas où les câbles auraient une longueur différente de celle prévue dans le tableau, on détermine la section des câbles sur la base de l'absorption effective des dispositifs branchés en suivant les prescriptions indiquées dans la normative CEI EN 60204-1.

Pour les branchements qui prévoient plusieurs charges sur la même ligne (séquentiels), il faut revoir les dimensions indiquées sur le tableau sur la base des absorptions et des distances effectives. Pour les branchements de produits qui ne sont pas présents sur ce manuel la documentation de référence est celle qui est fournie avec lesdits produits.

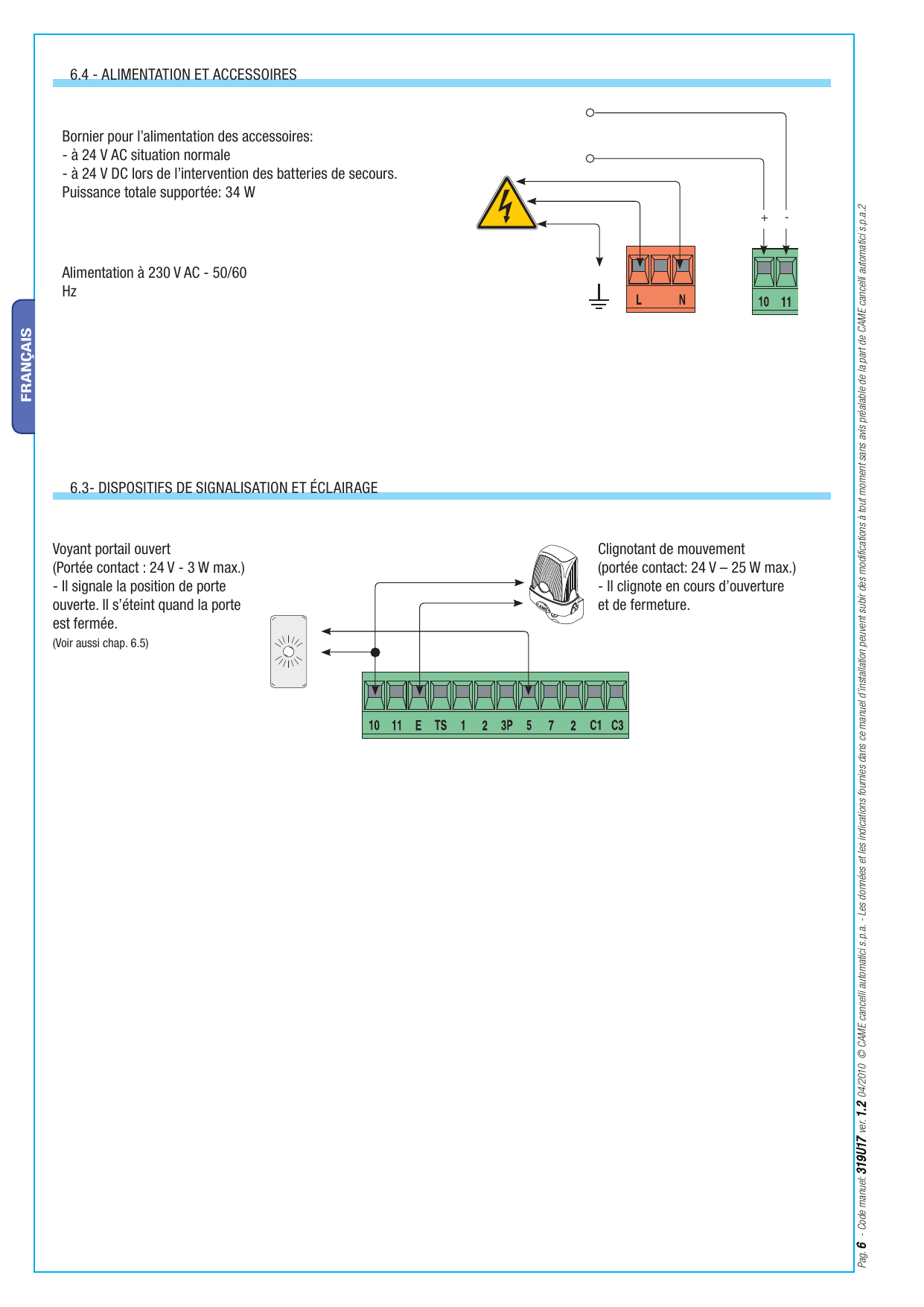

6.3 - Dispositifs de signalisation et éclairage

Voyant portail ouvert (Portée contact : 24 V - 3 W max.) - Il signale la position de porte ouverte. Il s'éteint quand la porte est fermée. (Voir aussi chap. 6.5)

Clignotant de mouvement (portée contact : 24 V – 25 W max.) - Il clignote en cours d'ouverture et de fermeture.

6.4 - Alimentation et accessoires

Alimentation à 230 V AC - 50/60 Hz.

Bornier pour l'alimentation des accessoires :

• à 24 V AC situation normale ;
• à 24 V DC lors de l'intervention des batteries de secours.

Puissance totale supportée : 34 W.

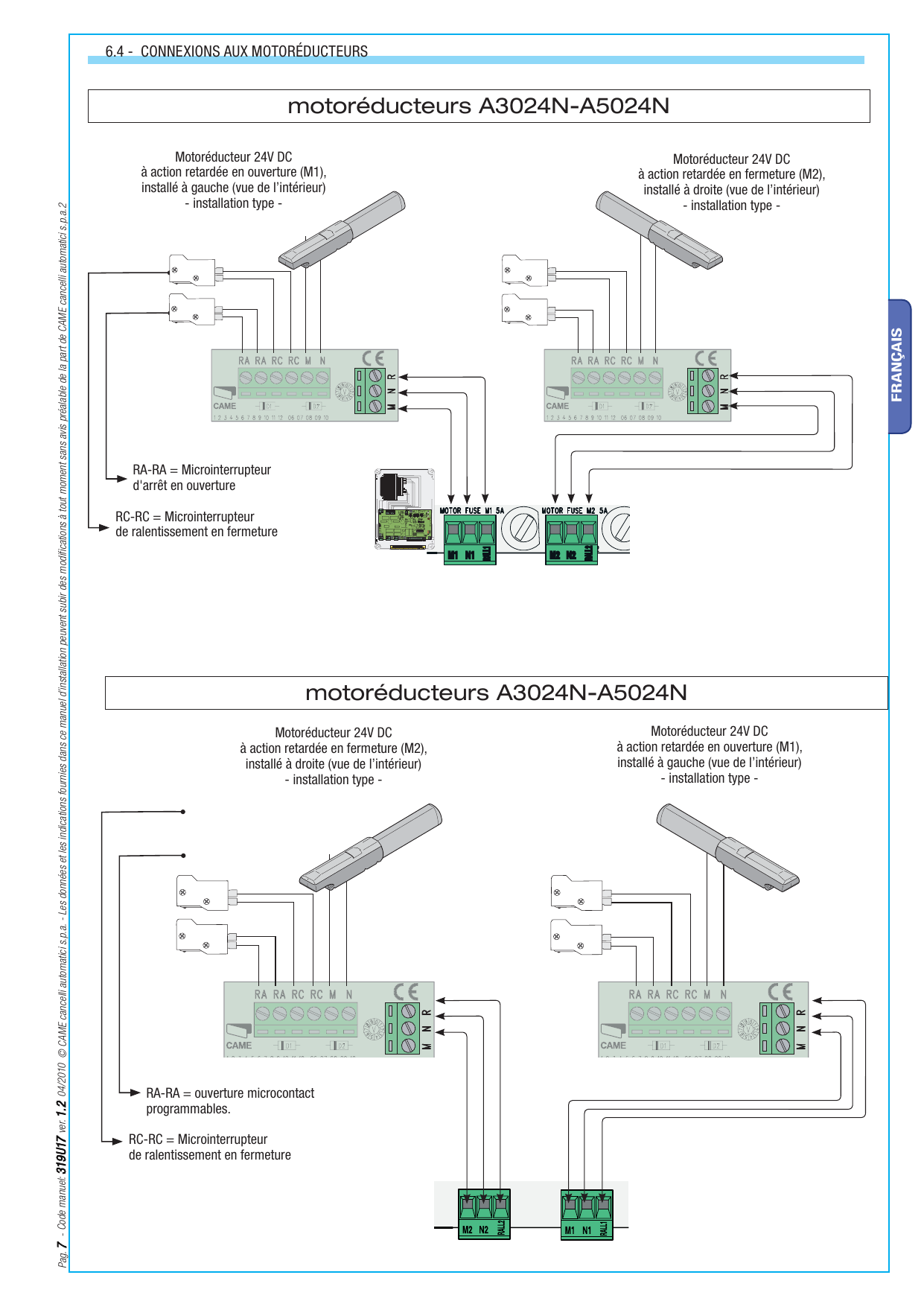

6.4 - Connexions aux motoréducteurs

Motoréducteurs A3024N-A5024N

Motoréducteur 24V DC à action retardée en ouverture (M1), installé à gauche (vue de l'intérieur) - installation type.

Motoréducteur 24V DC à action retardée en fermeture (M2), installé à droite (vue de l'intérieur) - installation type.

• RA-RA = Microinterrupteur d'arrêt en ouverture / ouverture microcontact programmables.
• RC-RC = Microinterrupteur de ralentissement en fermeture.

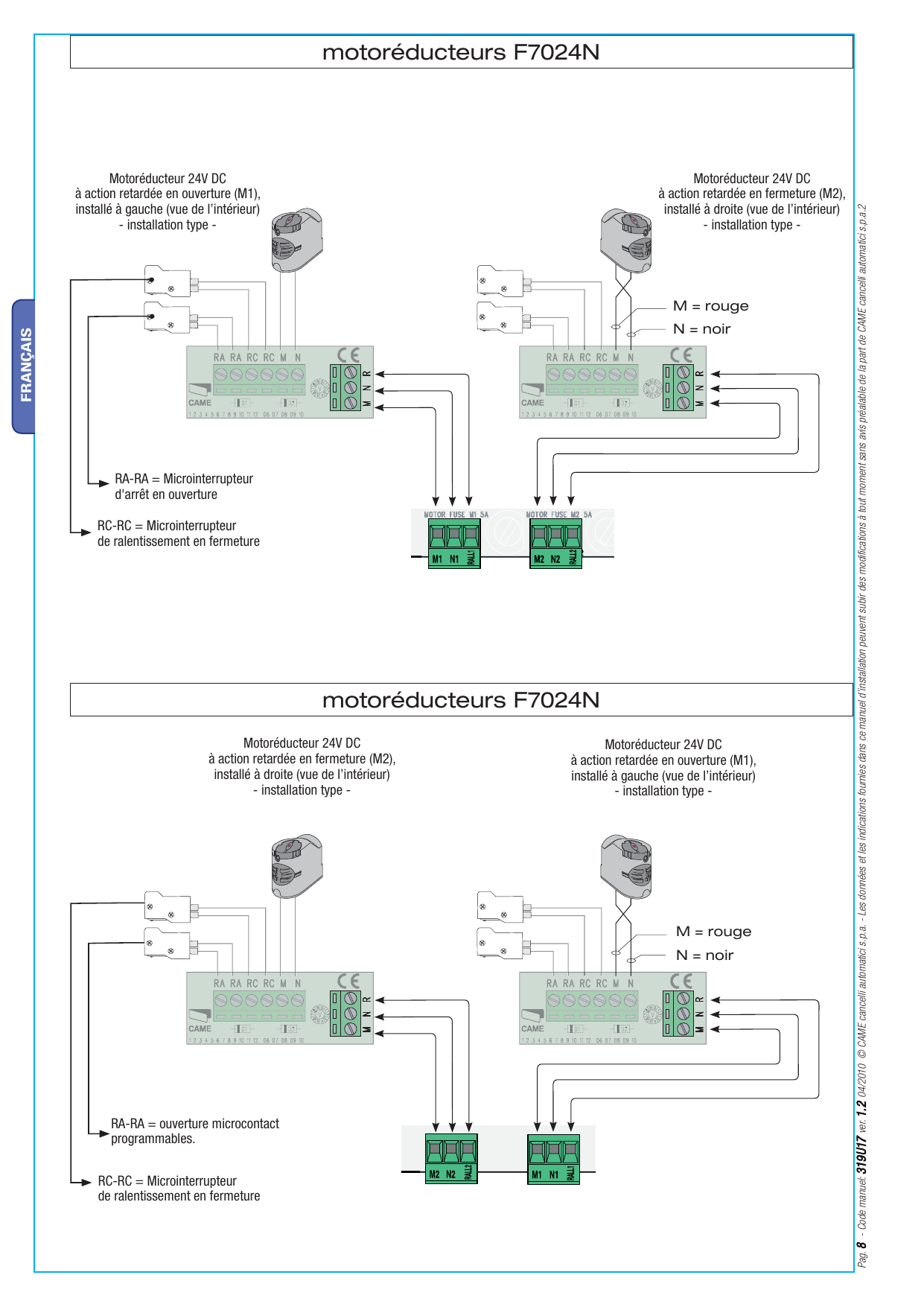

Motoréducteurs F7024N

Motoréducteur 24V DC à action retardée en ouverture (M1), installé à gauche (vue de l'intérieur) - installation type.

Motoréducteur 24V DC à action retardée en fermeture (M2), installé à droite (vue de l'intérieur) - installation type.

• RA-RA = Microinterrupteur d'arrêt en ouverture / ouverture microcontact programmables.
• RC-RC = Microinterrupteur de ralentissement en fermeture.
• M = rouge
• N = noir

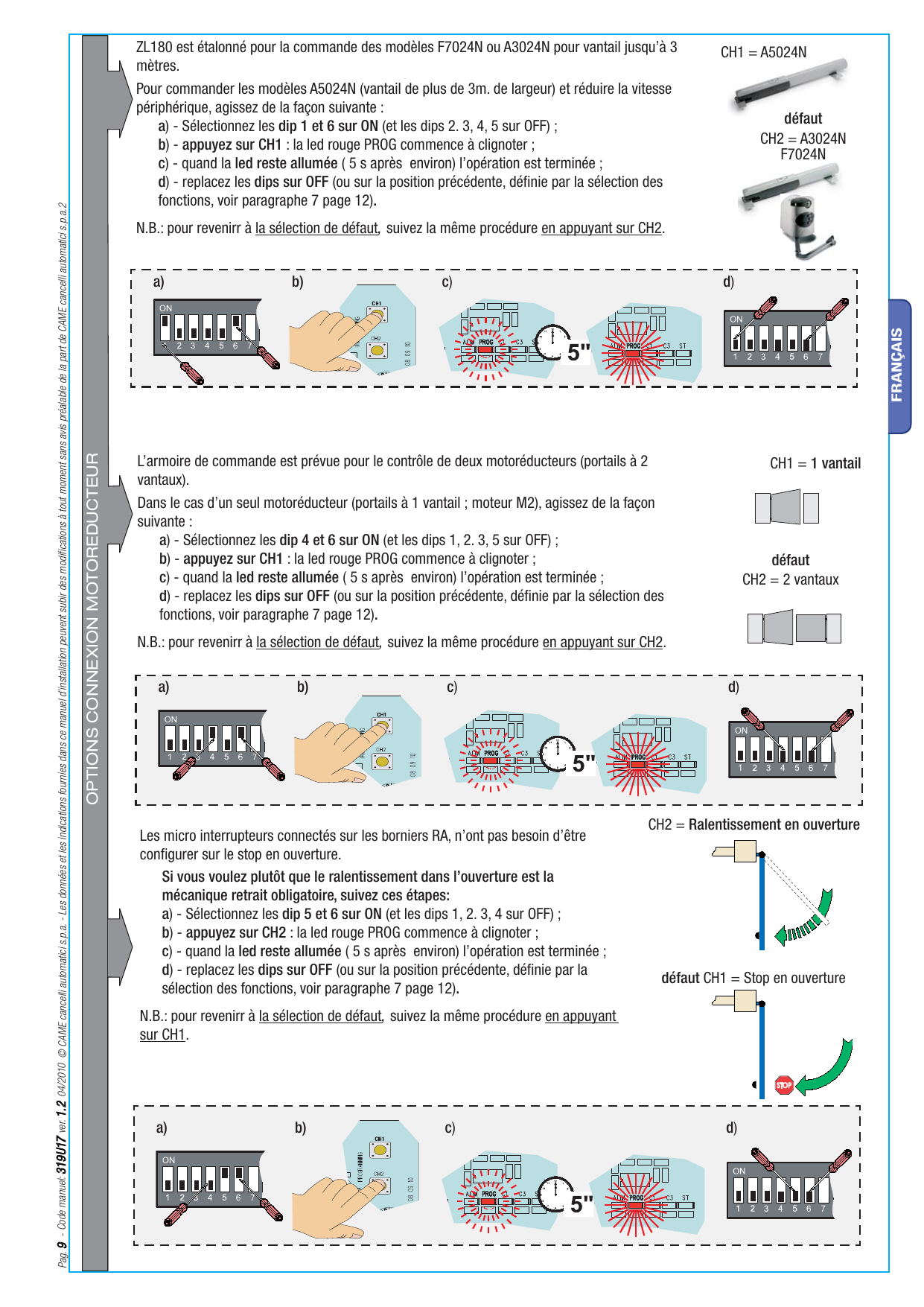

Options de connexion motoréducteur

ZL180 est étalonné pour la commande des modèles F7024N ou A3024N pour vantail jusqu'à 3 mètres.

Pour commander les modèles A5024N (vantail de plus de 3 m. de largeur) et réduire la vitesse périphérique, agissez de la façon suivante :

1. Sélectionnez les dip 1 et 6 sur ON (et les dips 2, 3, 4, 5 sur OFF) ;
2. appuyez sur CH1 : la led rouge PROG commence à clignoter ;
3. quand la led reste allumée (5 s après environ) l'opération est terminée ;
4. replacez les dips sur OFF (ou sur la position précédente, définie par la sélection des fonctions, voir paragraphe 7).

N.B. : pour revenir à la sélection de défaut, suivez la même procédure en appuyant sur CH2. (CH1 = A5024N ; défaut CH2 = A3024N, F7024N)

L'armoire de commande est prévue pour le contrôle de deux motoréducteurs (portails à 2 vantaux). Dans le cas d'un seul motoréducteur (portails à 1 vantail ; moteur M2), agissez de la façon suivante :

1. Sélectionnez les dip 4 et 6 sur ON (et les dips 1, 2, 3, 5 sur OFF) ;
2. appuyez sur CH1 : la led rouge PROG commence à clignoter ;
3. quand la led reste allumée (5 s après environ) l'opération est terminée ;
4. replacez les dips sur OFF (ou sur la position précédente, définie par la sélection des fonctions, voir paragraphe 7).

N.B. : pour revenir à la sélection de défaut, suivez la même procédure en appuyant sur CH2. (CH1 = 1 vantail ; défaut CH2 = 2 vantaux)

Les micro interrupteurs connectés sur les borniers RA n'ont pas besoin d'être configurés sur le stop en ouverture. Si vous voulez plutôt que le ralentissement dans l'ouverture soit la mécanique retrait obligatoire, suivez ces étapes :

1. Sélectionnez les dip 5 et 6 sur ON (et les dips 1, 2, 3, 4 sur OFF) ;
2. appuyez sur CH2 : la led rouge PROG commence à clignoter ;
3. quand la led reste allumée (5 s après environ) l'opération est terminée ;
4. replacez les dips sur OFF (ou sur la position précédente, définie par la sélection des fonctions, voir paragraphe 7).

N.B. : pour revenir à la sélection de défaut, suivez la même procédure en appuyant sur CH1. (CH2 = Ralentissement en ouverture ; défaut CH1 = Stop en ouverture)

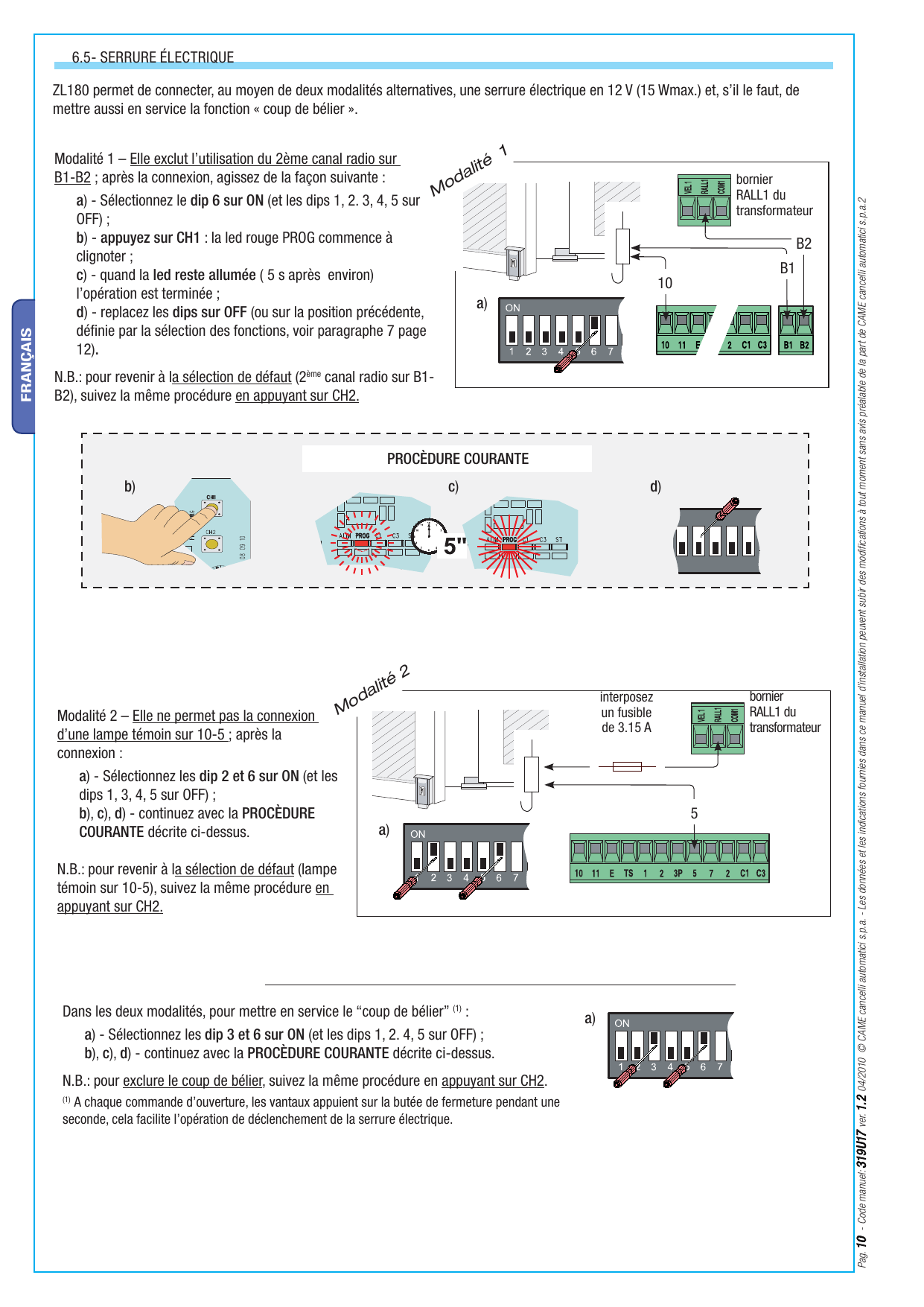

6.5 - Serrure électrique

ZL180 permet de connecter, au moyen de deux modalités alternatives, une serrure électrique en 12 V (15 W max.) et, s'il le faut, de mettre aussi en service la fonction « coup de bélier ».

Procédure courante

Modalité 1

Elle exclut l'utilisation du 2ème canal radio sur B1-B2 ; après la connexion, agissez de la façon suivante :

1. Sélectionnez le dip 6 sur ON (et les dips 1, 2, 3, 4, 5 sur OFF) ;
2. appuyez sur CH1 : la led rouge PROG commence à clignoter ;
3. quand la led reste allumée (5 s après environ) l'opération est terminée ;
4. replacez les dips sur OFF (ou sur la position précédente, définie par la sélection des fonctions, voir paragraphe 7).

N.B. : pour revenir à la sélection de défaut (2ème canal radio sur B1-B2), suivez la même procédure en appuyant sur CH2.

Modalité 2

Elle ne permet pas la connexion d'une lampe témoin sur 10-5 ; après la connexion :

1. Sélectionnez les dip 2 et 6 sur ON (et les dips 1, 3, 4, 5 sur OFF) ;
2. b), c), d) continuez avec la Procédure courante décrite ci-dessus.

Interposez un fusible de 3.15 A.

N.B. : pour revenir à la sélection de défaut (lampe témoin sur 10-5), suivez la même procédure en appuyant sur CH2.

Dans les deux modalités, pour mettre en service le "coup de bélier"⁽¹⁾ :

1. Sélectionnez les dip 3 et 6 sur ON (et les dips 1, 2, 4, 5 sur OFF) ;
2. b), c), d) continuez avec la Procédure courante décrite ci-dessus.

N.B. : pour exclure le coup de bélier, suivez la même procédure en appuyant sur CH2.

⁽¹⁾ À chaque commande d'ouverture, les vantaux appuient sur la butée de fermeture pendant une seconde, cela facilite l'opération de déclenchement de la serrure électrique.

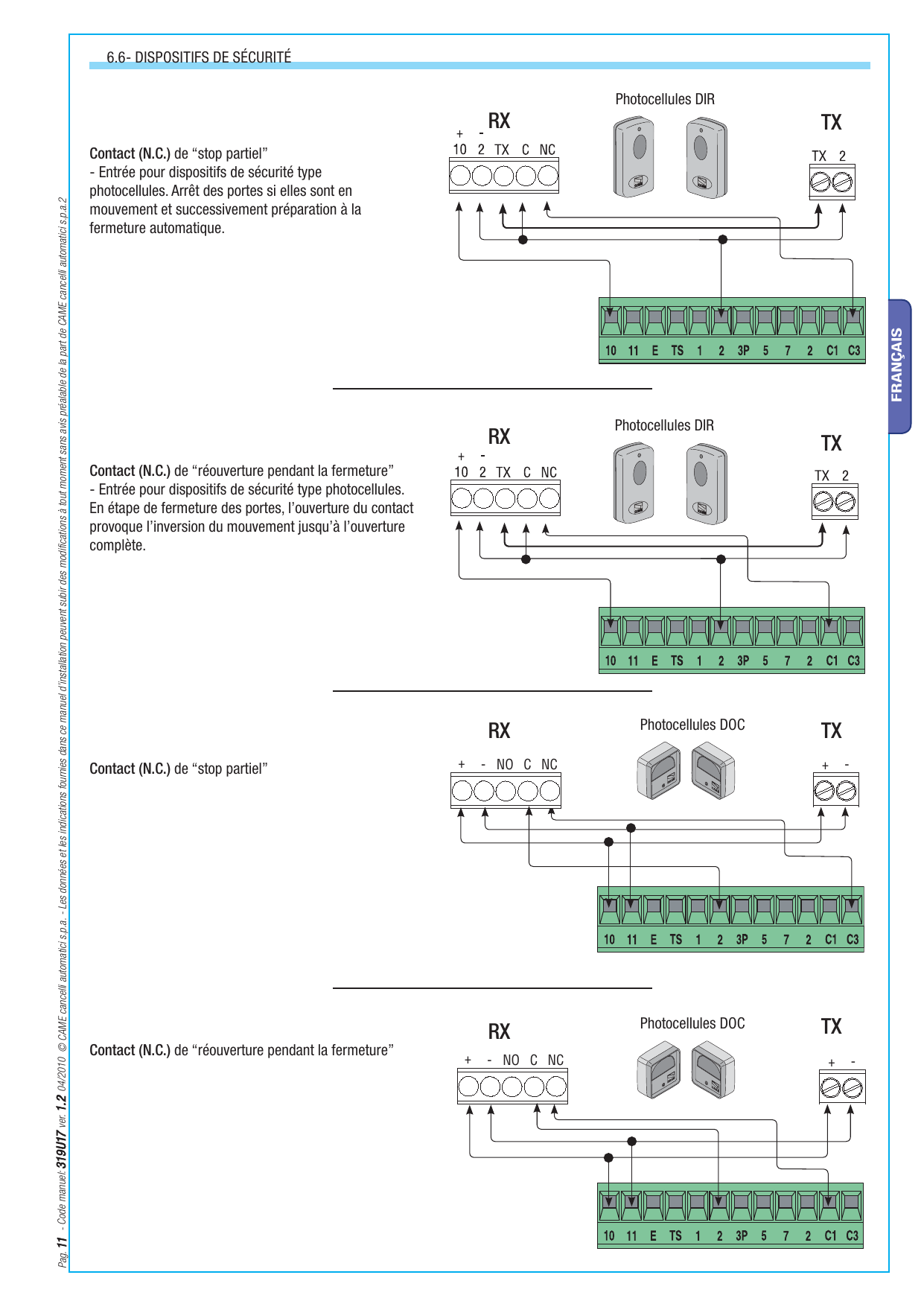

6.6 - Dispositifs de sécurité

Contact (N.C.) de "réouverture pendant la fermeture" - Entrée pour dispositifs de sécurité type photocellules. En étape de fermeture des portes, l'ouverture du contact provoque l'inversion du mouvement jusqu'à l'ouverture complète.

Contact (N.C.) de "stop partiel" - Entrée pour dispositifs de sécurité type photocellules. Arrêt des portes si elles sont en mouvement et successivement préparation à la fermeture automatique.

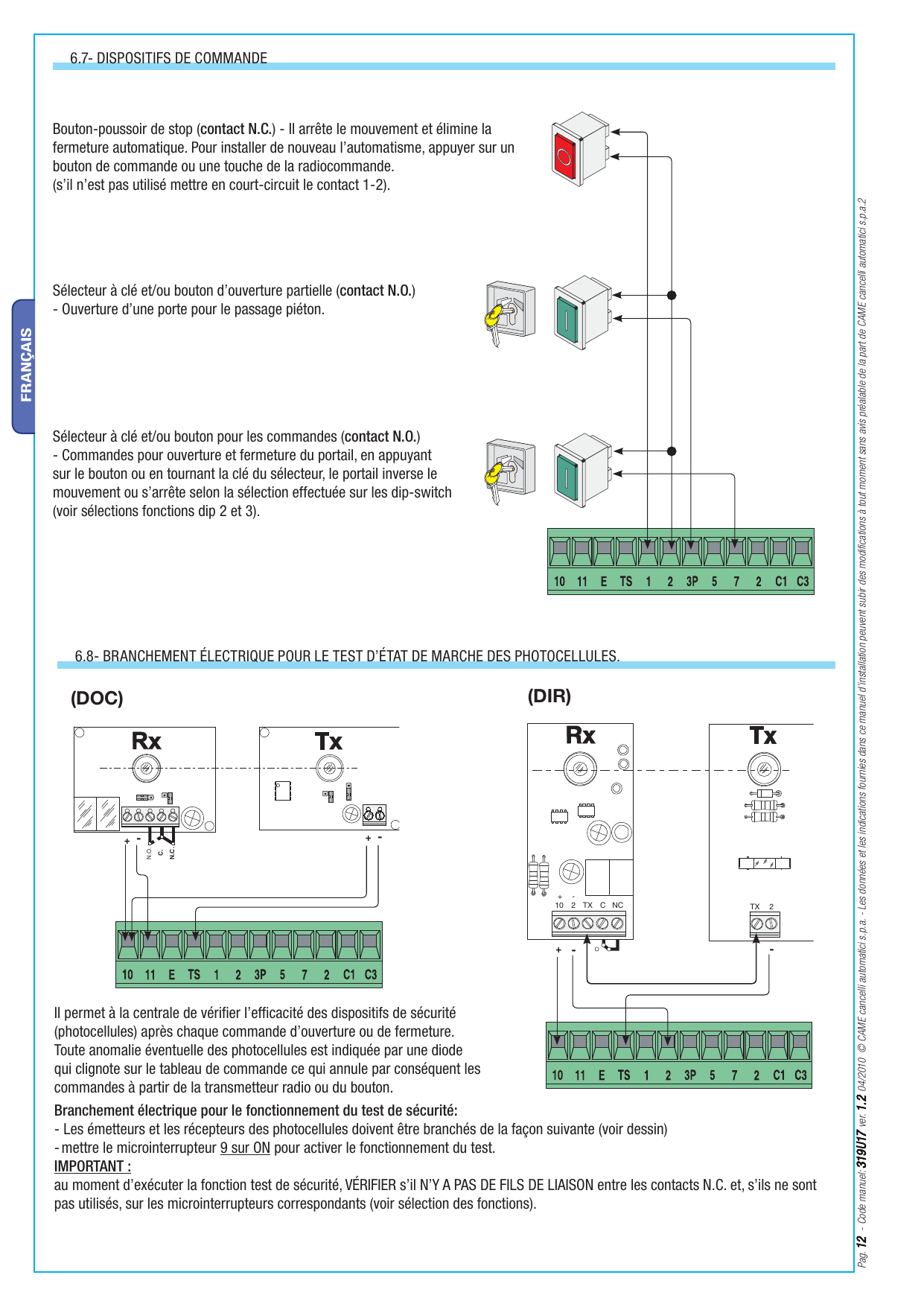

6.7 - Dispositifs de commande

Bouton-poussoir de stop (contact N.C.) - Il arrête le mouvement et élimine la fermeture automatique. Pour installer de nouveau l'automatisme, appuyer sur un bouton de commande ou une touche de la radiocommande. (s'il n'est pas utilisé mettre en court-circuit le contact 1-2).

Sélecteur à clé et/ou bouton d'ouverture partielle (contact N.O.) - Ouverture d'une porte pour le passage piéton.

Sélecteur à clé et/ou bouton pour les commandes (contact N.O.) - Commandes pour ouverture et fermeture du portail, en appuyant sur le bouton ou en tournant la clé du sélecteur, le portail inverse le mouvement ou s'arrête selon la sélection effectuée sur les dip-switch (voir sélections fonctions dip 2 et 3).

6.8 - Branchement électrique pour le test d'état de marche des photocellules

Il permet à la centrale de vérifier l'efficacité des dispositifs de sécurité (photocellules) après chaque commande d'ouverture ou de fermeture. Toute anomalie éventuelle des photocellules est indiquée par une diode qui clignote sur le tableau de commande ce qui annule par conséquent les commandes à partir du transmetteur radio ou du bouton.

Branchement électrique pour le fonctionnement du test de sécurité :

• Les émetteurs et les récepteurs des photocellules doivent être branchés de la façon suivante (voir dessin) ;
• mettre le microinterrupteur 9 sur ON pour activer le fonctionnement du test.

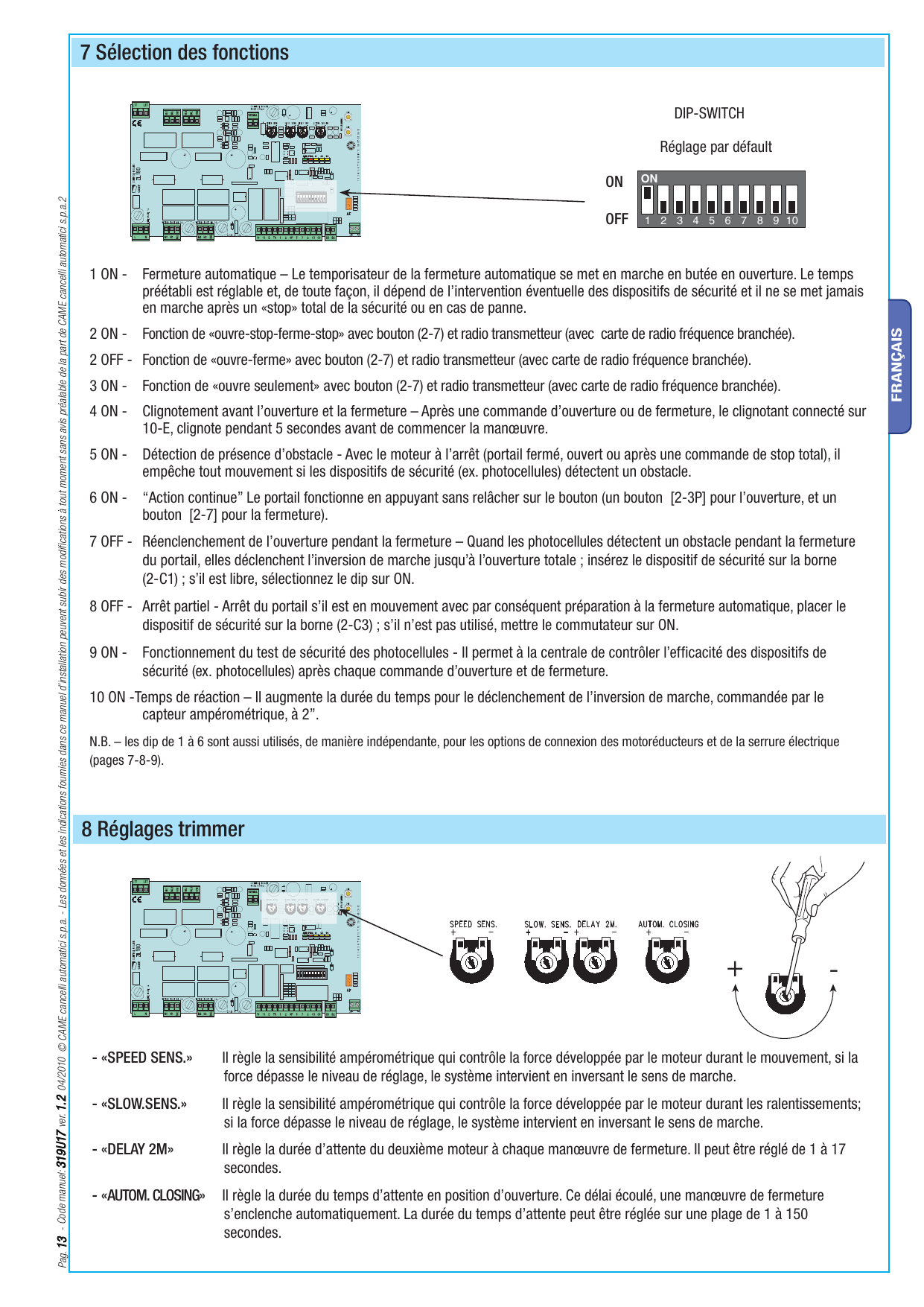

7 Sélection des fonctions

• 1 ON - Fermeture automatique – Le temporisateur de la fermeture automatique se met en marche en butée en ouverture. Le temps préétabli est réglable et, de toute façon, il dépend de l'intervention éventuelle des dispositifs de sécurité et il ne se met jamais en marche après un «stop» total de la sécurité ou en cas de panne.
• 2 ON - Fonction de «ouvre-stop-ferme-stop» avec bouton (2-7) et radio transmetteur (avec carte de radio fréquence branchée).
• 2 OFF - Fonction de «ouvre-ferme» avec bouton (2-7) et radio transmetteur (avec carte de radio fréquence branchée).
• 3 ON - Fonction de «ouvre seulement» avec bouton (2-7) et radio transmetteur (avec carte de radio fréquence branchée).
• 4 ON - Clignotement avant l'ouverture et la fermeture – Après une commande d'ouverture ou de fermeture, le clignotant connecté sur 10-E, clignote pendant 5 secondes avant de commencer la manœuvre.
• 5 ON - Détection de présence d'obstacle - Avec le moteur à l'arrêt (portail fermé, ouvert ou après une commande de stop total), il empêche tout mouvement si les dispositifs de sécurité (ex. photocellules) détectent un obstacle.
• 6 ON - "Action continue" Le portail fonctionne en appuyant sans relâcher sur le bouton (un bouton [2-3P] pour l'ouverture, et un bouton [2-7] pour la fermeture).
• 7 OFF - Réenclenchement de l'ouverture pendant la fermeture – Quand les photocellules détectent un obstacle pendant la fermeture du portail, elles déclenchent l'inversion de marche jusqu'à l'ouverture totale ; insérez le dispositif de sécurité sur la borne (2-C1) ; s'il est libre, sélectionnez le dip sur ON.
• 8 OFF - Arrêt partiel - Arrêt du portail s'il est en mouvement avec par conséquent préparation à la fermeture automatique, placer le dispositif de sécurité sur la borne (2-C3) ; s'il n'est pas utilisé, mettre le commutateur sur ON.
• 9 ON - Fonctionnement du test de sécurité des photocellules - Il permet à la centrale de contrôler l'efficacité des dispositifs de sécurité (ex. photocellules) après chaque commande d'ouverture et de fermeture.
• 10 ON - Temps de réaction – Il augmente la durée du temps pour le déclenchement de l'inversion de marche, commandée par le capteur ampérométrique, à 2".

N.B. – les dip de 1 à 6 sont aussi utilisés, de manière indépendante, pour les options de connexion des motoréducteurs et de la serrure électrique.

8 Réglages trimmer

• «SPEED SENS.» Il règle la sensibilité ampérométrique qui contrôle la force développée par le moteur durant le mouvement, si la force dépasse le niveau de réglage, le système intervient en inversant le sens de marche.
• «SLOW.SENS.» Il règle la sensibilité ampérométrique qui contrôle la force développée par le moteur durant les ralentissements ; si la force dépasse le niveau de réglage, le système intervient en inversant le sens de marche.
• «DELAY 2M» Il règle la durée d'attente du deuxième moteur à chaque manœuvre de fermeture. Il peut être réglé de 1 à 17 secondes.
• «AUTOM. CLOSING» Il règle la durée du temps d'attente en position d'ouverture. Ce délai écoulé, une manœuvre de fermeture s'enclenche automatiquement. La durée du temps d'attente peut être réglée sur une plage de 1 à 150 secondes.

9 Réglage des butées de fin de course

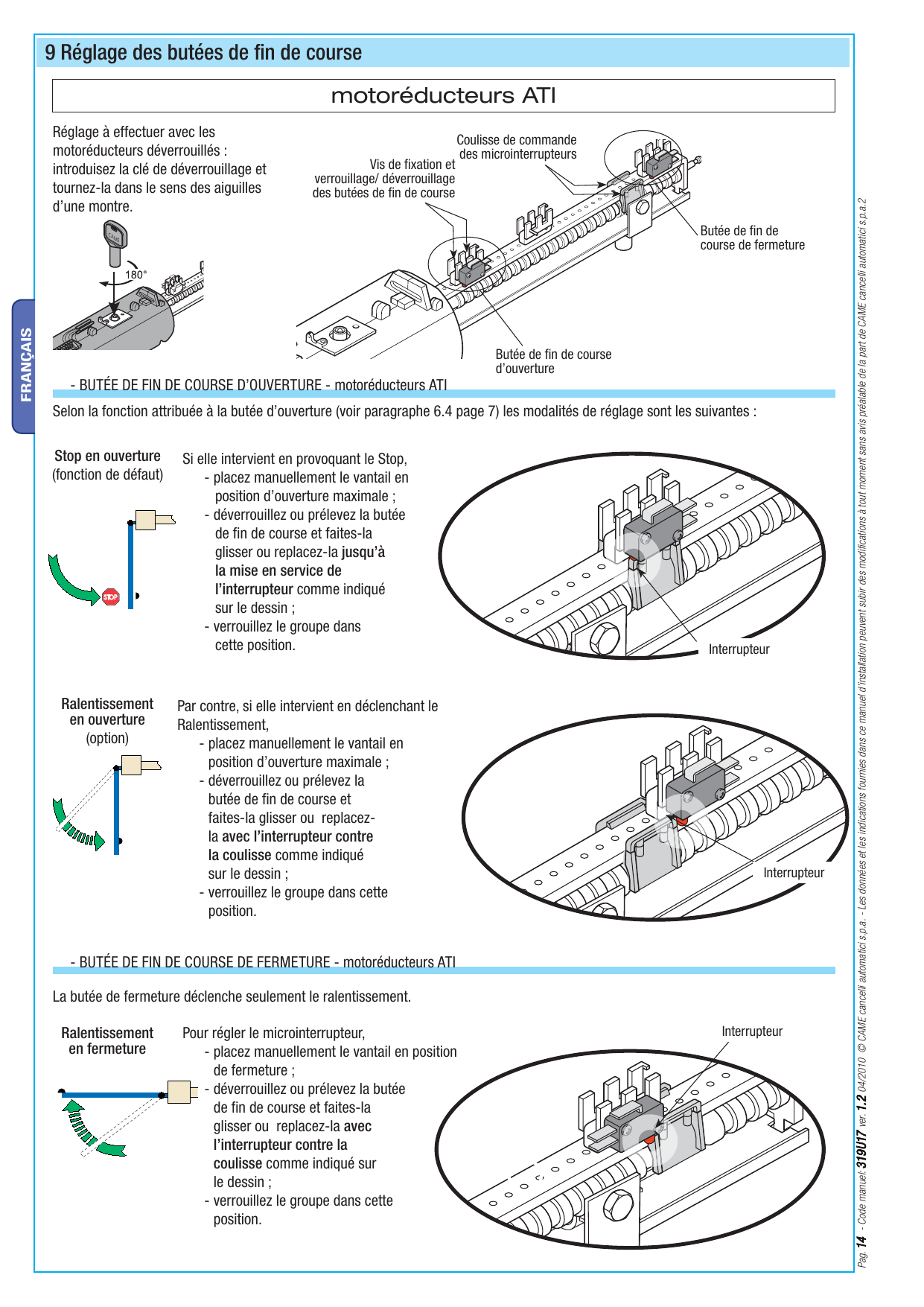

Motoréducteurs ATI

Réglage à effectuer avec les motoréducteurs déverrouillés : introduisez la clé de déverrouillage et tournez-la dans le sens des aiguilles d'une montre.

Butée de fin de course d'ouverture - motoréducteurs ATI

Selon la fonction attribuée à la butée d'ouverture (voir paragraphe 6.4) les modalités de réglage sont les suivantes :

Stop en ouverture (fonction de défaut) – Si elle intervient en provoquant le Stop :

• placez manuellement le vantail en position d'ouverture maximale ;
• déverrouillez ou prélevez la butée de fin de course et faites-la glisser ou replacez-la jusqu'à la mise en service de l'interrupteur comme indiqué sur le dessin ;
• verrouillez le groupe dans cette position.

Ralentissement en ouverture (option) – Si elle intervient en déclenchant le Ralentissement :

• placez manuellement le vantail en position d'ouverture maximale ;
• déverrouillez ou prélevez la butée de fin de course et faites-la glisser ou replacez-la avec l'interrupteur contre la coulisse comme indiqué sur le dessin ;
• verrouillez le groupe dans cette position.

Butée de fin de course de fermeture - motoréducteurs ATI

La butée de fermeture déclenche seulement le ralentissement.

Ralentissement en fermeture – Pour régler le microinterrupteur :

• placez manuellement le vantail en position de fermeture ;
• déverrouillez ou prélevez la butée de fin de course et faites-la glisser ou replacez-la avec l'interrupteur contre la coulisse comme indiqué sur le dessin ;
• verrouillez le groupe dans cette position.

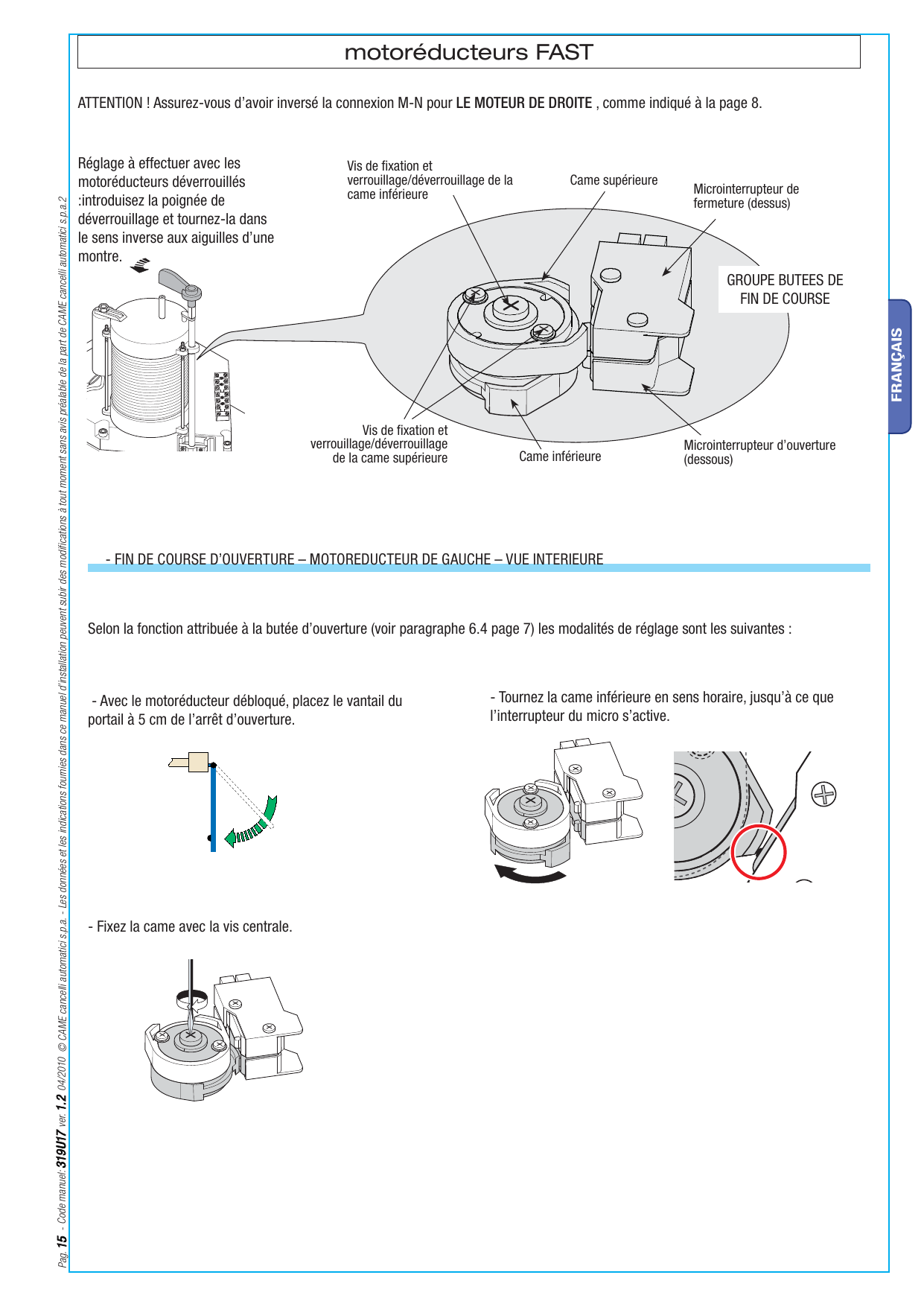

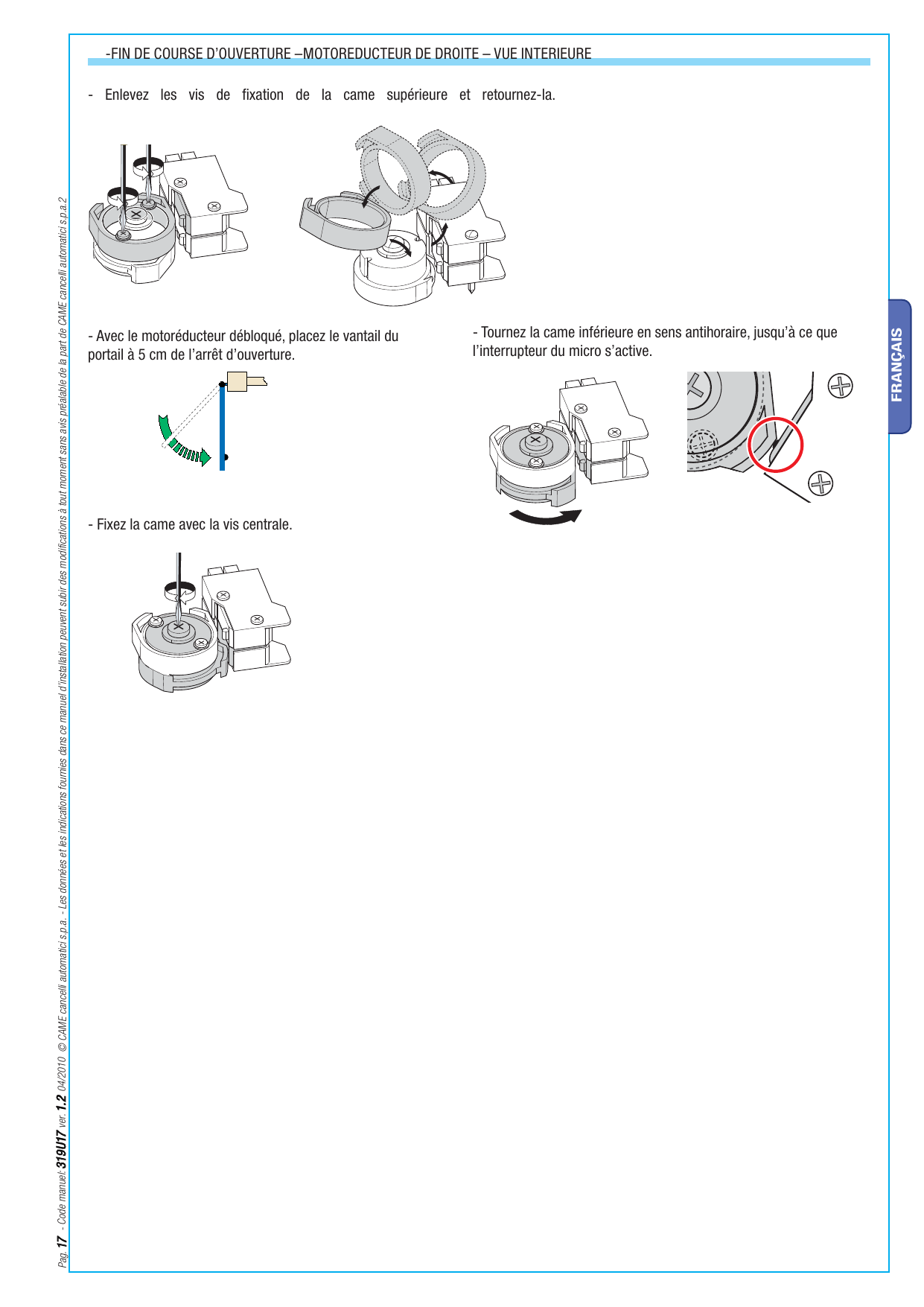

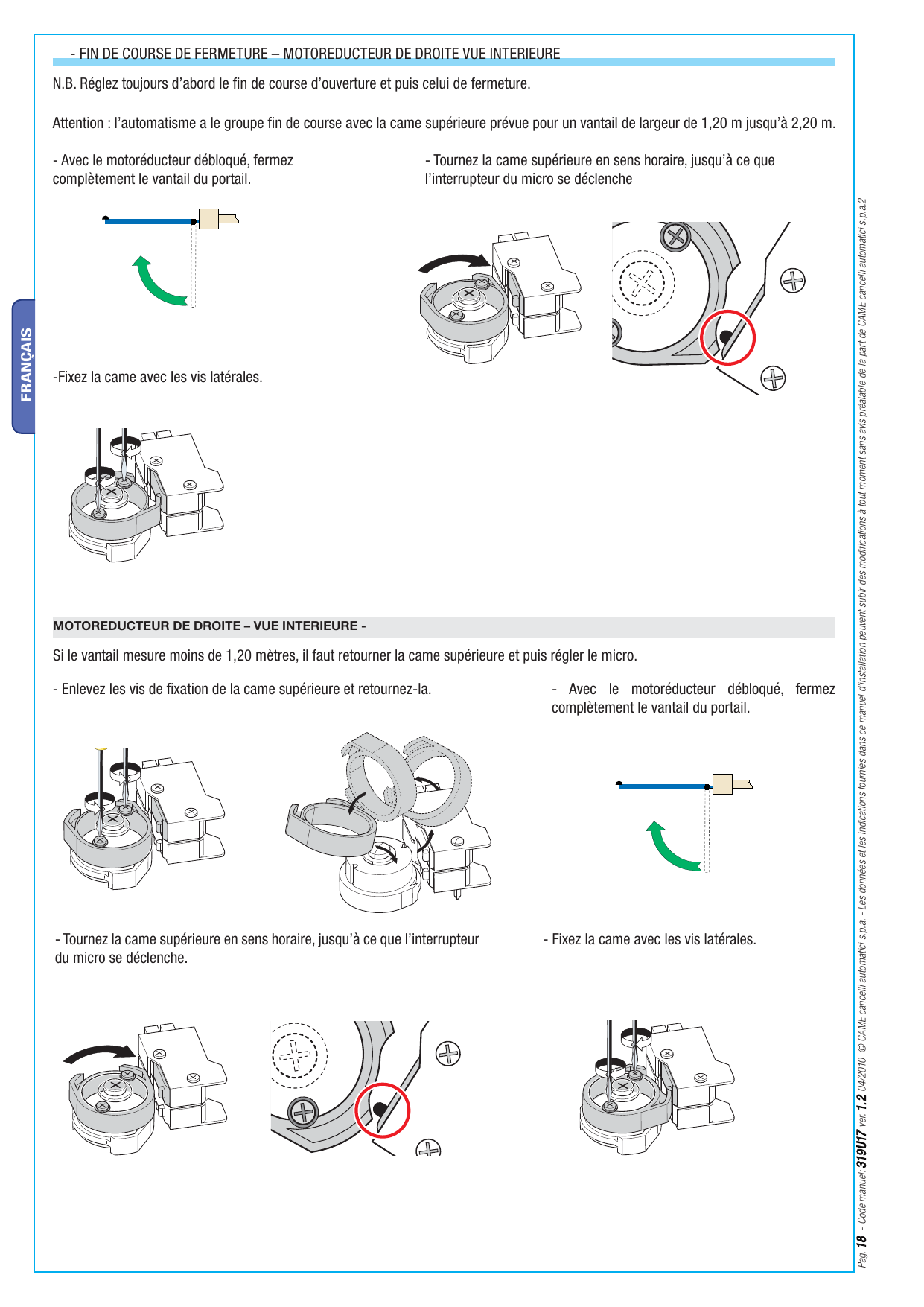

Motoréducteurs FAST

Réglage à effectuer avec les motoréducteurs déverrouillés : introduisez la poignée de déverrouillage et tournez-la dans le sens inverse aux aiguilles d'une montre.

Composants du groupe butées de fin de course :

• Microinterrupteur d'ouverture (dessous)
• Microinterrupteur de fermeture (dessus)
• Came supérieure
• Came inférieure
• Vis de fixation et verrouillage/déverrouillage de la came inférieure
• Vis de fixation et verrouillage/déverrouillage de la came supérieure

Fin de course d'ouverture – Motoréducteur de gauche – vue intérieure

Selon la fonction attribuée à la butée d'ouverture (voir paragraphe 6.4) les modalités de réglage sont les suivantes :

• Avec le motoréducteur débloqué, placez le vantail du portail à 5 cm de l'arrêt d'ouverture.
• Tournez la came inférieure en sens horaire, jusqu'à ce que l'interrupteur du micro s'active.
• Fixez la came avec la vis centrale.

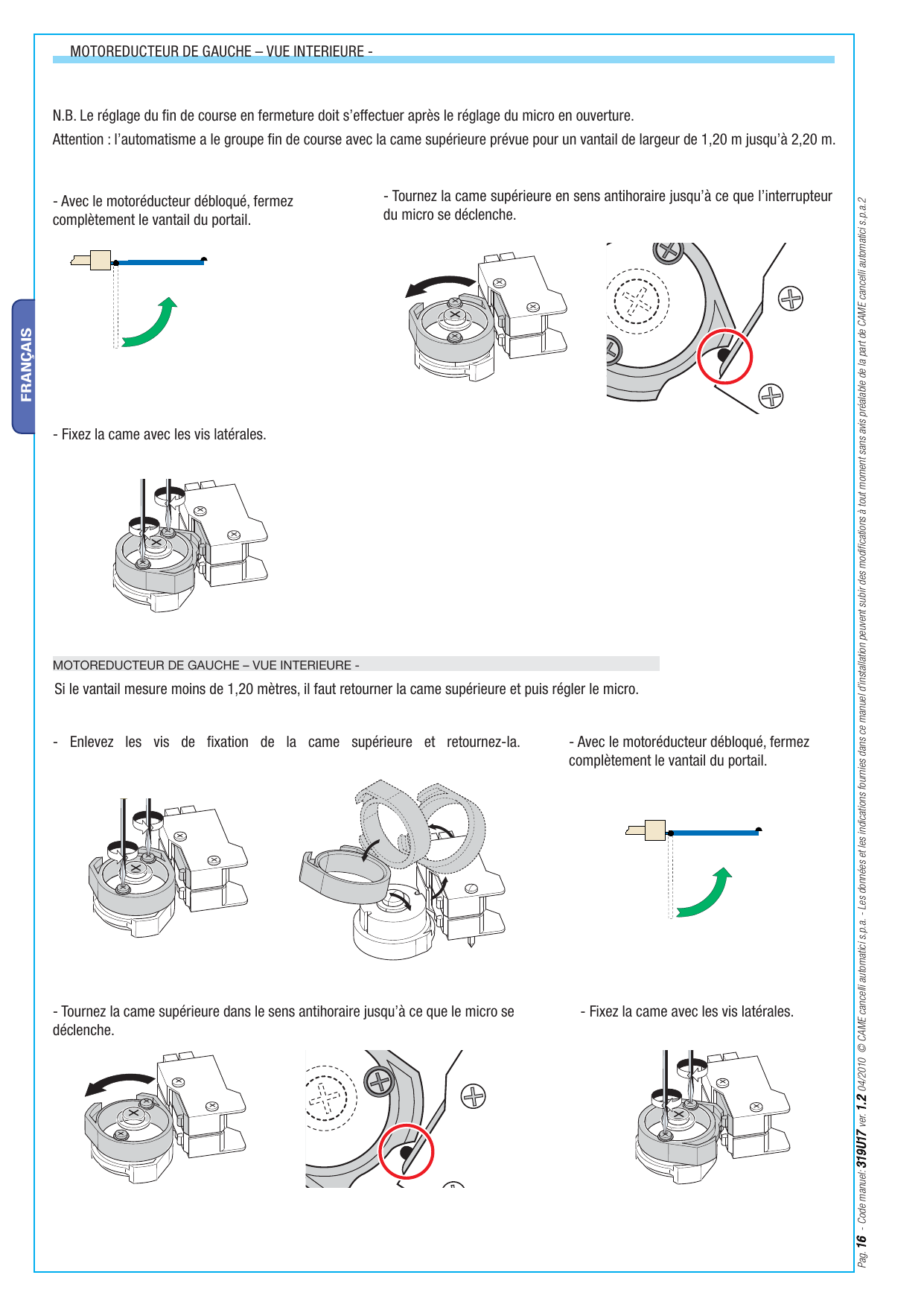

Fin de course de fermeture – Motoréducteur de gauche – vue intérieure

N.B. Le réglage du fin de course en fermeture doit s'effectuer après le réglage du micro en ouverture.

• Avec le motoréducteur débloqué, fermez complètement le vantail du portail.
• Tournez la came supérieure en sens antihoraire jusqu'à ce que l'interrupteur du micro se déclenche.
• Fixez la came avec les vis latérales.

Si le vantail mesure moins de 1,20 mètres, il faut retourner la came supérieure et puis régler le micro :

• Enlevez les vis de fixation de la came supérieure et retournez-la.
• Avec le motoréducteur débloqué, fermez complètement le vantail du portail.
• Tournez la came supérieure dans le sens antihoraire jusqu'à ce que le micro se déclenche.
• Fixez la came avec les vis latérales.

Fin de course d'ouverture – Motoréducteur de droite – vue intérieure

• Enlevez les vis de fixation de la came supérieure et retournez-la.
• Avec le motoréducteur débloqué, placez le vantail du portail à 5 cm de l'arrêt d'ouverture.
• Tournez la came inférieure en sens antihoraire, jusqu'à ce que l'interrupteur du micro s'active.
• Fixez la came avec la vis centrale.

Fin de course de fermeture – Motoréducteur de droite – vue intérieure

N.B. Réglez toujours d'abord le fin de course d'ouverture et puis celui de fermeture.

• Avec le motoréducteur débloqué, fermez complètement le vantail du portail.
• Tournez la came supérieure en sens horaire, jusqu'à ce que l'interrupteur du micro se déclenche.
• Fixez la came avec les vis latérales.

Si le vantail mesure moins de 1,20 mètres, il faut retourner la came supérieure et puis régler le micro :

• Enlevez les vis de fixation de la came supérieure et retournez-la.
• Avec le motoréducteur débloqué, fermez complètement le vantail du portail.
• Tournez la came supérieure en sens horaire, jusqu'à ce que l'interrupteur du micro se déclenche.
• Fixez la came avec les vis latérales.

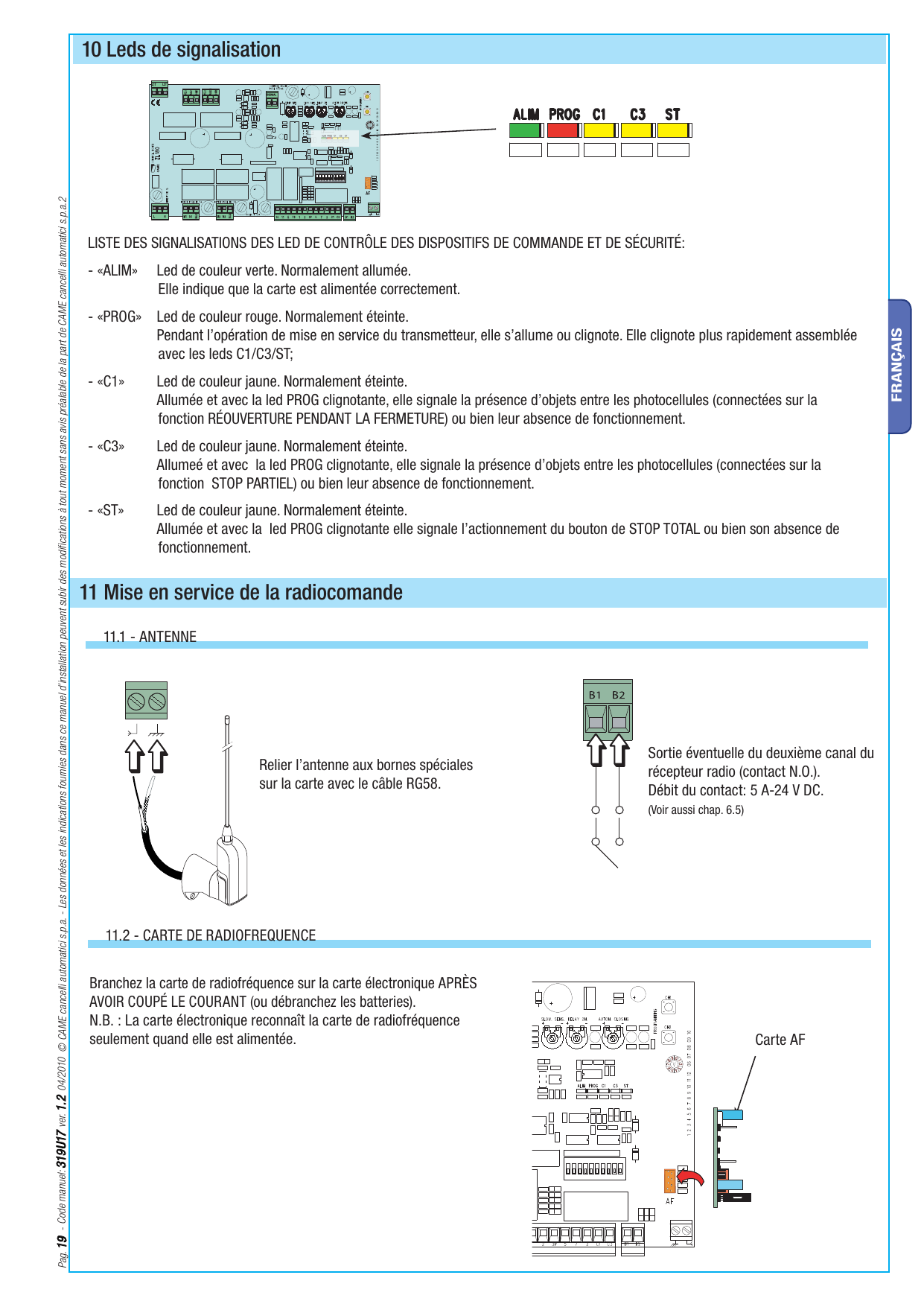

10 Leds de signalisation

Liste des signalisations des led de contrôle des dispositifs de commande et de sécurité :

• «ALIM» Led de couleur verte. Normalement allumée. Elle indique que la carte est alimentée correctement.
• «PROG» Led de couleur rouge. Normalement éteinte. Pendant l'opération de mise en service du transmetteur, elle s'allume ou clignote. Elle clignote plus rapidement assemblée avec les leds C1/C3/ST.
• «C1» Led de couleur jaune. Normalement éteinte. Allumée et avec la led PROG clignotante, elle signale la présence d'objets entre les photocellules (connectées sur la fonction RÉOUVERTURE PENDANT LA FERMETURE) ou bien leur absence de fonctionnement.
• «C3» Led de couleur jaune. Normalement éteinte. Allumée et avec la led PROG clignotante, elle signale la présence d'objets entre les photocellules (connectées sur la fonction STOP PARTIEL) ou bien leur absence de fonctionnement.
• «ST» Led de couleur jaune. Normalement éteinte. Allumée et avec la led PROG clignotante elle signale l'actionnement du bouton de STOP TOTAL ou bien son absence de fonctionnement.

11 Mise en service de la radiocommande

11.1 - Antenne

Relier l'antenne aux bornes spéciales sur la carte avec le câble RG58.

Sortie éventuelle du deuxième canal du récepteur radio (contact N.O.). Débit du contact : 5 A-24 V DC. (Voir aussi chap. 6.5)

11.2 - Carte de radiofréquence

Branchez la carte de radiofréquence sur la carte électronique APRÈS AVOIR COUPÉ LE COURANT (ou débranchez les batteries).

N.B. : La carte électronique reconnaît la carte de radiofréquence seulement quand elle est alimentée.
