Description du produit

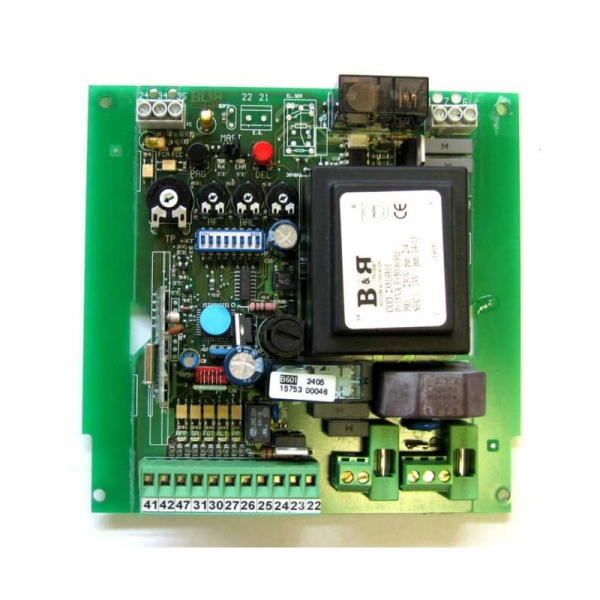

Centrale TREBI B601 pour portail coulissant à un moteur 230 V
La TREBI B601 commande un portail coulissant équipé d’un moteur 230 V, avec ou sans fins de course. Elle réunit les réglages utiles au quotidien : ouverture complète ou piétonne, fermeture automatique, ralentissement, gestion des photocellules et commande par télécommande compatible.
Les points forts de la B601
- Un moteur jusqu’à 350 W (0,5 HP), avec réglage électronique de la force.
- Ouverture piétonne réglable pour laisser passer une personne sans ouvrir tout le portail.
- Quatre modes de commande : ouverture/fermeture, ouverture/stop/fermeture/stop, téléouverture et mode collectif.
- Fermeture automatique réglable, désactivable en plaçant le réglage au minimum.
- Ralentissement en fin de course et poussée au démarrage activable selon l’installation.
- Entrées dédiées aux sécurités : arrêt, photocellules, sécurité à l’ouverture et fins de course.
- Voyants LED de diagnostic pour contrôler l’état des entrées et repérer certaines erreurs.
-------------------------------------------------------------
Caractéristiques techniques
|
Caractéristique |
TREBI B601 |
|
Application |
Portail coulissant à un moteur |
|
Alimentation de la centrale |
230 V CA ± 10 %, 50–60 Hz |
|
Puissance maximale du moteur |
350 W / 0,5 HP |
|
Réglage de la force |
De 30 à 100 % |
|
Alimentation des commandes et accessoires |
24 V CC, 10 W maximum |
|
Sortie feu clignotant |
230 V CA, 200 W maximum |
|
Sortie voyant « portail ouvert » |
24 V CC, 3 W maximum |
|
Sortie électroserrure |
12 V CA, 15 W maximum, en option |
|
Fermeture automatique |
Réglable jusqu’à 80 secondes |
|
Préclignotement |
2,5 secondes lorsqu’il est activé |
|
Radio décrite dans la notice |
Récepteur Rolling Code 433 MHz, mémoire jusqu’à 60 émetteurs |
Les fonctions radio et l’électroserrure sont à vérifier sur la centrale proposée à la vente : la présence du module ou de l’option correspondante doit être confirmée sur le produit.
-------------------------------------------------------------
Une commande adaptée à votre usage
Pour un portail de maison, la B601 peut alterner ouverture et fermeture à chaque impulsion. Le mode avec arrêt intermédiaire permet de stopper le portail avant d’inverser son mouvement. En mode collectif, une commande lance l’ouverture et la fermeture intervient après le temps de pause réglé : une configuration prévue pour les accès utilisés par plusieurs personnes.
L’entrée APP sert à l’ouverture partielle. Sa durée se règle avec le potentiomètre TAP. Les autres réglages accessibles sur la carte concernent la force du moteur (RF), le ralentissement (RAL) et la pause avant fermeture automatique (TP).
-------------------------------------------------------------
Sécurités et mise en service
La B601 dispose d’entrées pour les photocellules (FOT), la sécurité à l’ouverture (SA) et l’arrêt (ALT). La notice prévoit également un contrôle des sécurités avant chaque manœuvre lorsque cette fonction est activée. Les LED présentes sur la carte aident l’installateur à vérifier les entrées, tandis que la LED ERR signale notamment les défauts liés à la mémoire, aux fins de course, aux triacs ou au contrôle des sécurités.
-------------------------------------------------------------
Avant de commander, vérifiez la plaque du moteur, sa puissance, son alimentation, le câblage des fins de course et les accessoires présents. L’installation, les réglages de force et les essais de sécurité doivent être réalisés par un professionnel qualifié. Après remplacement de la centrale, un nouvel apprentissage du temps de travail et une vérification complète du portail sont nécessaires.
-------------------------------------------------------------
FAQ – TREBI B601
La TREBI B601 convient-elle à un portail battant ?
Non. Les notices fournies décrivent la B601 comme une centrale pour portail coulissant à un moteur.
Peut-elle fonctionner sans fins de course ?
Oui. La notice indique une utilisation possible avec ou sans fins de course. La configuration et l’apprentissage doivent correspondre à l’installation réelle.
Peut-on régler une ouverture pour les piétons ?
Oui. L’entrée d’ouverture partielle APP permet de commander une ouverture piétonne, dont la durée se règle avec TAP.
La fermeture automatique est-elle obligatoire ?
Non. Elle se règle avec le potentiomètre TP et se désactive lorsque celui-ci est placé au minimum.
Toutes les télécommandes 433 MHz sont-elles compatibles ?
Non. La fréquence seule ne suffit pas : le protocole radio doit aussi être compatible avec le récepteur présent sur la centrale. La notice décrit un système Rolling Code et recommande de vérifier la réception du signal avec la LED RX.
Combien de télécommandes peut-on enregistrer ?
La notice indique une capacité maximale de 60 émetteurs pour le module radio décrit. Cette capacité suppose que le module correspondant soit bien installé.
Pourquoi le portail ne démarre-t-il pas après le branchement ?
Une entrée de sécurité active, un câblage incorrect ou un apprentissage non effectué peuvent empêcher la manœuvre. Les LED d’entrées et la LED ERR permettent d’orienter le diagnostic ; le contrôle doit être effectué par un installateur.
