Description du produit

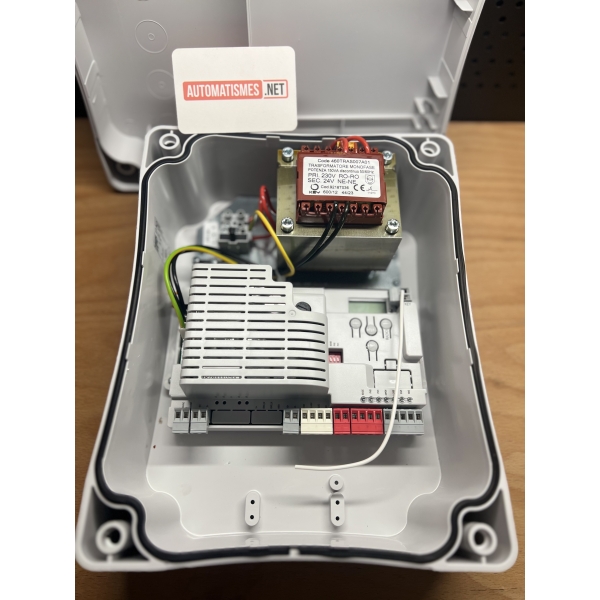

Carte électronique KEY AUTOMATION CT20324
Centrale de commande 24V pour portails battants à 1 ou 2 vantaux
Pilotez votre portail battant avec une centrale intelligente, fiable et ultra configurable
La KEY AUTOMATION CT20324 est une centrale de commande dernière génération conçue pour gérer jusqu'à 2 moteurs 24V DC sur portail battant résidentiel, collectif ou tertiaire. Dotée d'un écran digital 5 caractères, d'un récepteur radio intégré 433,92 MHz, de nombreuses fonctions de sécurité et d'un système d'autoapprentissage automatique, elle garantit une installation rapide et un fonctionnement optimal de votre automatisme.
Les avantages de la centrale KEY CT20324
✅ Compatible avec 1 ou 2 moteurs 24V DC Key Automation
✅ Écran de programmation intuitif à 5 caractères
✅ Autoapprentissage automatique des courses
✅ Détection électronique des obstacles
✅ Récepteur radio intégré 433,92 MHz
✅ Jusqu'à 150 télécommandes mémorisables
✅ Gestion de photocellules, bords sensibles et sécurités
✅ Sortie éclairage de courtoisie programmable
✅ Compatible batterie de secours (option)
✅ Protection contre courts-circuits et surcharges
✅ Configuration avancée pour installations résidentielles et collectives
Pourquoi choisir la CT20324 ?
La CT20324 est le cerveau de votre automatisme de portail. Grâce à son électronique avancée, elle gère automatiquement :
- les ralentissements en fin de course,
- l'ouverture partielle piéton,
- la fermeture automatique,
- les sécurités photocellules,
- les bords sensibles,
- le contrôle d'éclairage,
- le verrouillage électrique,
- la détection d'obstacles.
Son menu de programmation permet d'adapter précisément le comportement du portail selon les contraintes du site.
Caractéristiques techniques
|
Caractéristique |
Valeur |
|
Type |
Centrale de commande pour portails battants |
|
Nombre de moteurs |
1 ou 2 moteurs 24V DC |
|
Alimentation |
230V AC 50/60 Hz |
|
Puissance maximale |
210 W |
|
Sortie accessoires |
24 VAC – 200 mA |
|
Sortie PH-POW |
24 VDC non régulée – 200 mA |
|
Sortie clignotant |
24 VDC – 15 W max |
|
Sortie éclairage LED |
24 VDC – 15 W max |
|
Sortie serrure électrique |
12/24 VDC |
|
Fréquence radio |
433,92 MHz OOK |
|
Capacité mémoire radio |
150 émetteurs |
|
Indice de protection |
IP54 |
|
Dimensions |
222 x 110 x 275 mm |
|
Poids |
3,87 kg |
Compatibilité moteurs KEY Automation
La centrale CT20324 est compatible avec plusieurs motorisations 24V de la marque :
- RAY2224
- REP2224
- UND24 / UND24E
- STAR2024
- STAR3024
- RAY4224E
Le type de moteur est sélectionnable directement depuis l'écran de programmation.
Fonctions intelligentes intégrées
Autoapprentissage de la course
La centrale détecte automatiquement :
- les points d'ouverture,
- les points de fermeture,
- les ralentissements,
- la longueur de course.
Résultat : installation plus rapide et réglages simplifiés.
Détection d'obstacles
Le système surveille en permanence la consommation moteur afin de détecter tout obstacle rencontré par le portail et déclencher les sécurités nécessaires.
Ouverture piéton
Permet l'ouverture partielle d'un seul vantail pour le passage d'une personne ou d'un vélo.
Fermeture automatique
Temps de refermeture programmable jusqu'à 900 secondes.
Gestion complète des sécurités
Compatible avec :
- Photocellules PH1 et PH2
- Bords sensibles 8,2 kΩ
- Contact STOP
- Test automatique des dispositifs de sécurité
Récepteur radio intégré
La carte dispose d'un récepteur radio directement intégré permettant :
- l'enregistrement de jusqu'à 150 télécommandes,
- la gestion de plusieurs fonctions par bouton,
- l'ajout de nouvelles télécommandes sans accès à la centrale.
Sécurité maximale
La CT20324 intègre :
- protection contre les courts-circuits,
- protection contre les surcharges,
- protection des sorties accessoires par fusibles réarmables,
- contrôle permanent des photocellules,
- diagnostic des erreurs via affichage digital.
Applications
La centrale KEY Automation CT20324 est idéale pour :
- Portails battants résidentiels
- Entrées de copropriétés
- Accès industriels légers
- Sites tertiaires
- Remplacement d'une carte électronique défectueuse
Contenu de la livraison
- 1 Centrale de commande KEY Automation CT20324
- Récepteur radio intégré
- Notice d'installation et programmation
FAQ
La CT20324 fonctionne-t-elle avec un seul moteur ?
Oui, la centrale peut être configurée pour piloter un seul moteur 24V DC ou deux moteurs pour un portail battant à double vantail.
Peut-on ajouter une batterie de secours ?
Oui, une batterie tampon KBP / KBPN peut être raccordée en option afin de maintenir le fonctionnement en cas de coupure de courant.
Combien de télécommandes peut-on enregistrer ?
Jusqu'à 150 émetteurs radio peuvent être mémorisés dans la centrale.
La carte est-elle adaptée à l'extérieur ?
Oui. Son coffret bénéficie d'un indice de protection IP54 contre les projections d'eau et la poussière.
