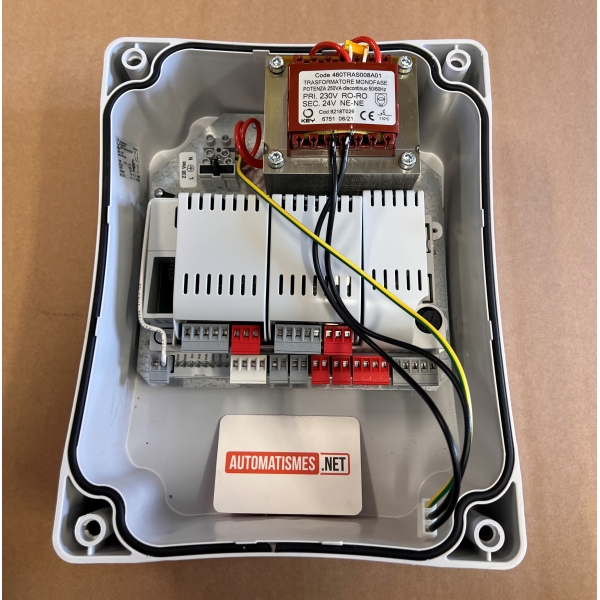

Carte KEY AUTOMATION 14AB2

Carte électronique KEY AUTOMATION 14AB2

Centrale de commande 24V pour portails battants 2 vantaux – Transformateur 250 VA

Pilotez votre automatisme de portail avec puissance, sécurité et intelligence

La KEY AUTOMATION 14AB2 est une centrale de commande professionnelle conçue pour gérer jusqu'à 2 moteurs 24V DC sur portails battants. Livrée avec 2 modules de puissance PO24 et un transformateur 250 VA, elle assure un fonctionnement fluide, sécurisé et parfaitement configurable pour les installations résidentielles ou collectives exigeantes.

Grâce à son système de gestion avancée, sa détection d'obstacles intégrée, ses ralentissements programmables et sa compatibilité avec les accessoires Key Automation, la 14AB2 garantit un contrôle précis et une protection optimale des utilisateurs.

Les points forts de la KEY AUTOMATION 14AB2

✅ Gestion de 2 moteurs 24V DC pour portails battants

✅ Fournie avec 2 modules de puissance PO24

✅ Transformateur haute capacité 250 VA

✅ Détection électronique des obstacles par contrôle du courant moteur

✅ Fonction anti-écrasement intégrée

✅ Apprentissage automatique de la course

✅ Ralentissements programmables à l'ouverture et à la fermeture

✅ Gestion avancée des photocellules et dispositifs de sécurité

✅ Compatible batteries de secours (option)

✅ Prédisposition économie d'énergie conforme au règlement européen UE 2023/826

✅ Diagnostic complet et maintenance simplifiée

Pourquoi choisir la centrale 14AB2 ?

La carte KEY AUTOMATION 14AB2 est pensée pour les installateurs et utilisateurs recherchant une électronique fiable, performante et évolutive.

Son système d'auto-apprentissage mémorise automatiquement la longueur de course des vantaux ainsi que les paramètres de ralentissement afin d'optimiser le fonctionnement du portail.

La centrale adapte en permanence la puissance délivrée aux moteurs et détecte instantanément toute anomalie ou obstacle, réduisant ainsi les risques d'accident et l'usure mécanique de l'installation.

Sécurité maximale pour votre portail

La KEY 14AB2 intègre de nombreuses protections :

• Détection d'obstacles électronique
• Fonction anti-écrasement
• Gestion des photocellules d'ouverture et de fermeture
• Entrée STOP de sécurité
• Gestion des bords sensibles 8,2 kΩ ou contacts NC
• Test automatique des photocellules
• Diagnostic des défauts et alertes maintenance

Résultat : un portail plus sûr pour les véhicules, les piétons et les utilisateurs quotidiens.

Économie d'énergie intelligente

La centrale est configurée pour répondre aux exigences du règlement européen UE 2023/826 concernant la consommation en veille.

Consommation ultra réduite

• Veille ≤ 0,8 W
• Veille avec module KUBE ≤ 2 W

Elle permet également la coupure automatique de l'alimentation des photocellules lorsque le portail est fermé afin de réduire davantage la consommation électrique.

Connectique complète pour une installation évolutive

La 14AB2 dispose de nombreuses entrées et sorties permettant de gérer l'ensemble des équipements d'un portail automatisé :

Entrées

• Photocellules ouverture / fermeture
• Bord sensible
• Bouton STOP
• Commande pas-à-pas
• Ouverture
• Fermeture
• Ouverture piétonne
• Antenne radio externe

Sorties

• Clignotant 24V DC – 25 W
• Éclairage de courtoisie 24V DC – 15 W
• Voyant portail ouvert
• Serrure électrique 12 Vac
• Alimentation accessoires et photocellules 24V DC

Paramétrage avancé et personnalisation

La carte 14AB2 offre un niveau de réglage particulièrement complet :

• Fermeture automatique
• Fermeture après passage
• Sensibilité anti-obstacle
• Vitesse d'ouverture
• Vitesse de fermeture
• Vitesse de ralentissement
• Retard moteur
• Ouverture partielle piéton
• Préclignotement
• Gestion serrure électrique
• Feu tricolore
• Maintenance programmée

Compatibilité

La centrale KEY AUTOMATION 14AB2 est compatible avec :

• Modules de puissance PO24
• Récepteur radio RX4K
• Programmateur DYL
• Système KUBEPROW
• Batteries de secours KBP
• Carte Low Energy SBK
• Accessoires de sécurité Key Automation

Caractéristiques techniques

Caractéristique	Valeur
Référence	14AB2
Type	Centrale de commande pour portails battants
Nombre de moteurs	Jusqu'à 2 moteurs 24V DC
Modules inclus	2 x PO24
Transformateur	250 VA
Alimentation	230 Vac 50/60 Hz
Puissance maximale	300 W
Consommation veille	≤ 0,8 W
Consommation veille avec KUBE	≤ 2 W
Sortie photocellules	24V DC – 250 mA max
Sortie clignotant	24V DC – 25 W
Sortie lumière de courtoisie	24V DC – 15 W
Sortie électroserrure	12 Vac – 15 VA max
Température de fonctionnement	-20°C à +55°C
Protection	IP54
Dimensions	222 x 110 x 275 mm
Poids	4,5 kg
