Description du produit

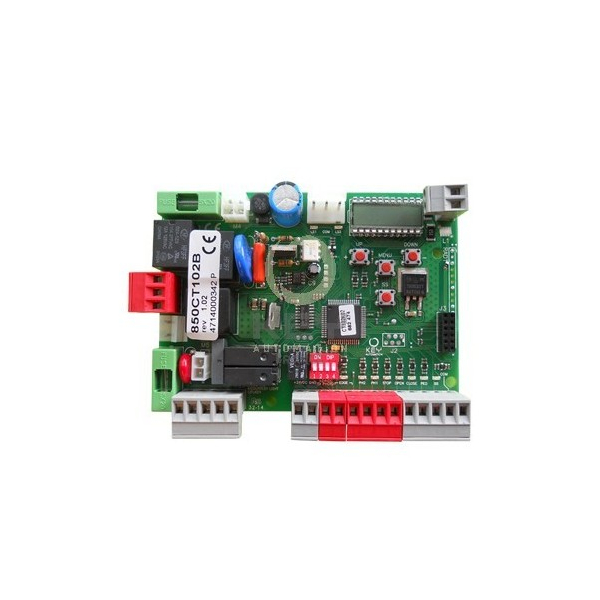

Carte électronique KEY AUTOMATION CT102B – Centrale de commande 230V pour portail coulissant et porte de garage basculante
Pilotez votre automatisme avec une centrale fiable, intelligente et simple à programmer
La KEY AUTOMATION CT102B est une centrale de commande 230V conçue pour piloter 1 moteur monophasé jusqu'à 700 W sur portail coulissant ou porte de garage basculante. Grâce à son afficheur LCD intégré, son auto-apprentissage intelligent de la course, sa gestion avancée des sécurités et sa compatibilité radio Key Automation, elle garantit une installation rapide et un fonctionnement fiable au quotidien.
Idéale pour les installateurs exigeants comme pour les remplacements de cartes électroniques d'origine, la CT102B offre une programmation intuitive et de nombreuses possibilités de personnalisation.
✅ Les avantages de la centrale KEY CT102B
Auto-apprentissage intelligent
La carte mémorise automatiquement la course du portail ainsi que les paramètres essentiels de fonctionnement pour une mise en service rapide et précise.
Écran LCD intégré
Le display LCD facilite :
- La programmation
- Le diagnostic des défauts
- Le contrôle des entrées et sécurités
- Le paramétrage avancé
Un véritable gain de temps lors de l'installation et de la maintenance.
Gestion complète des sécurités
Compatible avec :
- Photocellules d'ouverture et de fermeture
- Barre palpeuse résistive 8,2 kΩ ou contact NC
- Bouton STOP d'urgence
- Phototest des dispositifs de sécurité
La centrale assure une protection optimale des utilisateurs et des véhicules.
Détection d'obstacles intégrée
Grâce au contrôle de courant moteur, la CT102B détecte les obstacles et réagit immédiatement pour protéger l'installation et les personnes.
Compatible récepteur radio enfichable
Connexion directe du récepteur radio RX4Y 4 canaux permettant :
- Ouverture totale
- Ouverture piéton
- Commande ouverture
- Gestion éclairage ON/OFF
Caractéristiques techniques
|
Caractéristique |
Valeur |
|
Référence |
CT102B |
|
Alimentation carte |
230 Vac ±10/-15% – 50/60 Hz |
|
Type d'automatisme |
Portail coulissant / porte basculante |
|
Nombre de moteurs |
1 moteur |
|
Puissance moteur max |
700 W |
|
Alimentation accessoires |
24 Vdc – 500 mA |
|
Sortie feu clignotant |
230 Vac – 40 W |
|
Sortie éclairage de courtoisie |
230 Vac – 100 W |
|
Temps de pause automatique |
Réglable de 0 à 900 s |
|
Température de fonctionnement |
-20°C à +55°C |
|
Fusible accessoires |
500 mA rapide |
|
Fusible alimentation |
6,3 A rapide |
|
Afficheur LCD |
Oui |
|
Récepteur radio enfichable |
RX4Y 4 canaux |
|
Gestion photocellules |
Oui |
|
Gestion barre palpeuse |
Oui (NC ou 8,2 kΩ) |
|
Détection obstacle |
Oui |
|
Soft Start |
Oui |
|
Fermeture automatique |
Oui |
Fonctions avancées
La CT102B intègre de nombreux réglages professionnels :
- Réglage de la force moteur
- Soft Start (démarrage progressif)
- Fermeture automatique temporisée
- Fermeture après passage
- Gestion copropriété
- Ouverture piétonne réglable
- Pré-clignotement
- Gestion éclairage de courtoisie
- Paramétrage des ralentissements
- Fonction homme mort
- Signal maintenance préventive
Compatibilité
La centrale KEY AUTOMATION CT102B est conçue pour :
- Portails coulissants résidentiels
- Portes de garage basculantes
- Motorisations monophasées 230V jusqu'à 700 W
Compatible avec les accessoires Key Automation :
- Photocellules
- Claviers à code
- Sélecteurs à clé
- Récepteurs radio RX4Y
- Feux clignotants
- Éclairages de courtoisie
Pourquoi choisir la KEY AUTOMATION CT102B ?
✔ Installation rapide grâce à l'auto-apprentissage
✔ Programmation intuitive via écran LCD
✔ Nombreuses fonctions professionnelles intégrées
✔ Gestion complète des dispositifs de sécurité
✔ Détection intelligente des obstacles
✔ Compatible avec les accessoires Key Automation
✔ Fiabilité reconnue pour les automatismes de portail et garage
Contenu de l'emballage
- 1 Centrale électronique KEY AUTOMATION CT102B
- Notice technique constructeur
