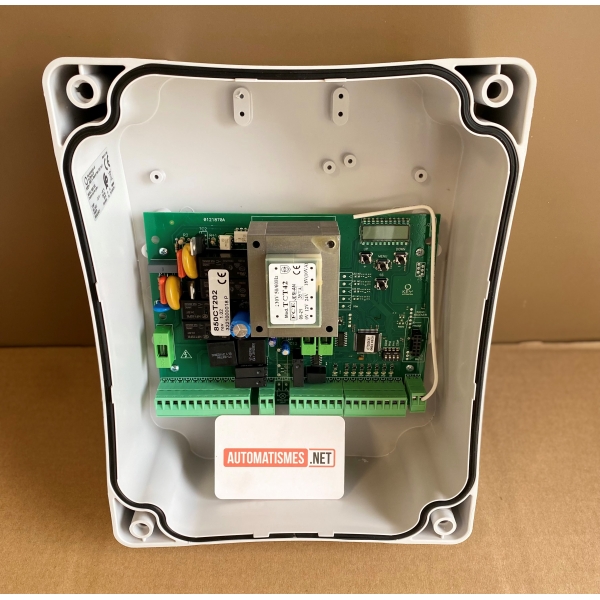

Carte KEY AUTOMATION CT202

Carte électronique KEY AUTOMATION CT202 – Centrale de commande 230V pour portails battants à 2 vantaux

Pilotez votre portail battant avec précision, sécurité et fiabilité

La KEY AUTOMATION CT202 est une carte électronique de commande hautes performances conçue pour automatiser deux moteurs 230V AC sur portails battants résidentiels, collectifs ou tertiaires. Dotée d'un afficheur LCD, d'un auto-apprentissage intelligent de la course, d'une gestion avancée des sécurités et d'une détection d'obstacle par contrôle du courant moteur, elle garantit une installation rapide et un fonctionnement fiable au quotidien.

✅ Les avantages de la carte KEY AUTOMATION CT202

Installation simplifiée grâce à l'auto-apprentissage

La CT202 mémorise automatiquement les temps de travail et les paramètres essentiels du portail, réduisant considérablement le temps de mise en service.

Sécurité renforcée

• Détection d'obstacles par capteur de courant moteur
• Gestion des photocellules d'ouverture et de fermeture
• Entrée STOP de sécurité
• Compatible bord sensible (contact NC ou résistif 8,2 kΩ)
• Fonction test des dispositifs de sécurité (phototest)

Programmation intuitive

L'écran LCD intégré permet :

• La configuration rapide des paramètres
• Le diagnostic en temps réel
• L'affichage des états du portail
• La lecture des alarmes et défauts

Compatible avec les installations exigeantes

Gestion complète :

• Ouverture piétonne
• Fermeture automatique temporisée
• Ralentissements programmables
• Démarrage progressif (Soft Start)
• Gestion du décalage entre vantaux
• Fonction copropriété / collectif

Caractéristiques techniques

Caractéristique	Valeur
Alimentation	230 Vac ±10/-15% – 50/60 Hz
Type d'automatisme	Portail battant 2 vantaux
Nombre de moteurs	Jusqu'à 2 moteurs 230V
Puissance moteur max	700 W + 700 W
Sortie accessoires DC	24 Vdc – 500 mA
Sortie accessoires AC	24 Vac – 1 A
Sortie feu clignotant	230 Vac – 25 W
Sortie éclairage de courtoisie	230 Vac – 25 W
Sortie serrure électrique	12 Vac – 15 VA
Temps de pause	Réglable de 0 à 900 s
Température de fonctionnement	-20°C à +55°C
Récepteur radio	Emplacement RX4X 4 canaux
Affichage	Écran LCD intégré
Protection	Fusibles ligne, accessoires AC et DC

Fonctionnalités avancées

Gestion intelligente des mouvements

• Réglage de la force moteur
• Sensibilité anti-obstacle configurable
• Ralentissement en ouverture et fermeture
• Antislittement pour zones exposées au vent
• Réouverture automatique après détection d'obstacle

Plusieurs logiques de fonctionnement

• Pas à pas classique
• Ouverture / Stop / Fermeture
• Mode alterné
• Mode collectif / copropriété
• Fermeture immédiate après passage

Gestion radio intégrée

Compatible avec le récepteur enfichable KEY RX4X :

Canaux disponibles :

1. Pas à pas
2. Ouverture piétonne
3. Ouverture totale
4. Commande éclairage / sortie auxiliaire

Connectiques disponibles

• 2 moteurs 230V
• Photocellules ouverture (PH2)
• Photocellules fermeture (PH1)
• Bord sensible 8,2 kΩ ou contact NC
• Bouton STOP
• Commande ouverture
• Commande fermeture
• Commande piétonne
• Commande pas à pas
• Serrure électrique
• Feu clignotant
• Éclairage de courtoisie
• Antenne radio externe

Applications

La centrale CT202 est idéale pour :

✔ Portails battants résidentiels
✔ Portails collectifs de copropriété
✔ Accès industriels légers
✔ Remplacement d'une carte électronique défectueuse
✔ Modernisation d'une automatisation 230V existante

Pourquoi choisir la KEY AUTOMATION CT202 ?

La CT202 concentre toutes les fonctions indispensables à une automatisation moderne : sécurité active, programmation intuitive, compatibilité étendue et fiabilité électronique éprouvée. Son auto-apprentissage intelligent, ses nombreuses possibilités de réglage et sa gestion avancée des accessoires en font une solution particulièrement appréciée des installateurs professionnels.

Contenu de la livraison

• 1 Carte électronique KEY AUTOMATION CT202
• Notice d'installation multilingue
• Bornier et connectiques intégrés

(Récepteur radio RX4X, télécommandes, photocellules et moteurs vendus séparément.)
