Description du produit
Caractéristiques générales
- Alimentation principale : 230 V ~ / 50 Hz
- Alimentation accessoires : 24 V continu
- Charge max accessoires : 200 mA
- Température de fonctionnement : -20 °C à +55 °C
- Logiques de fonctionnement :
- automatique
- semi-automatique
- Fonctions intégrées :
- ouverture / fermeture
- gestion des sécurités (STOP, photocellules)
- lampe de courtoisie (temporisée 2 min)
Entrées et sécurités

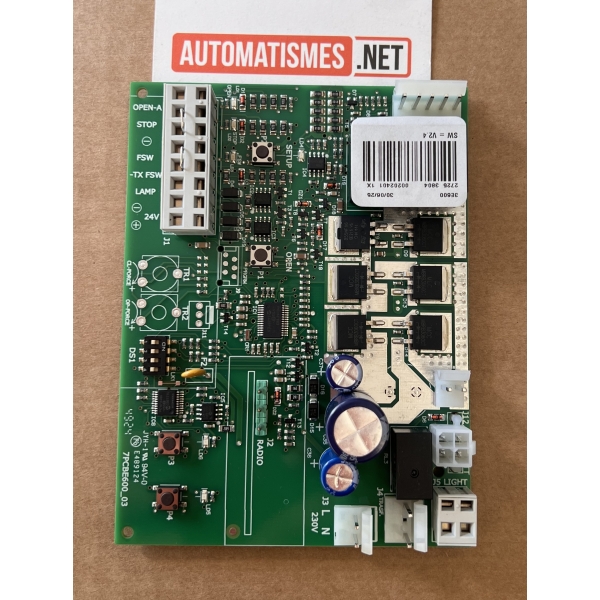

La carte FAAC E600 gère plusieurs entrées essentielles :
- OPEN A : commande principale (impulsion)
- STOP : arrêt immédiat du système
- FSW : sécurité (photocellules)
- TX FSW : alimentation sécurité (fail-safe)
- LAMP : sortie lampe clignotante (24 V)
Le système peut fonctionner en mode fail-safe, validant le bon fonctionnement des sécurités avant mouvement.
La carte E600 possède un bloc de micro-interrupteurs DS1 pour paramétrer :
- Activation du fail-safe
- Sensibilité anti-écrasement
- Mode pas à pas
- Vitesse du chariot
Ces réglages permettent d’adapter le comportement de la porte à l’installation.
Fonctions avancées
Apprentissage automatique
- Détection des fins de course
- Ajustement des ralentissements
- Calcul des temps de pause
Anti-écrasement
- Arrêt immédiat en cas d’obstacle
- Réouverture en fermeture
- Analyse des anomalies après répétition
Gestion radio
- Mémoire intégrée (jusqu’à 250 codes selon modèle)
- Compatible plusieurs types de télécommandes
Sorties et accessoires
- Lampe de courtoisie (230 V) : éclairage temporisé 2 min
- Lampe clignotante (24 V) : signalisation
- Batterie (option) : fonctionnement en cas de coupure
