Carte électronique pour BENINCA CP.BISON.OTI

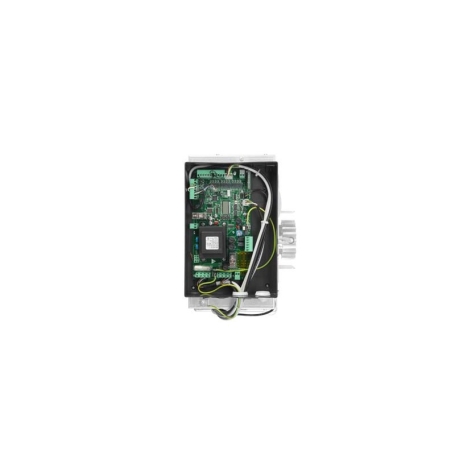

Carte électronique BENINCA CP.BISON.OTI pour portail coulissant industriel

La CP.BISON.OTI 9686549 constitue le cœur électronique des motorisations BENINCA BISON OTI. Elle reçoit les commandes de l’utilisateur, contrôle les dispositifs de sécurité et pilote l’onduleur installé dans le motoréducteur.

Cette électronique est conçue pour les portails coulissants lourds nécessitant une gestion précise de la vitesse et du couple moteur. Grâce à sa communication série avec l’onduleur, elle permet de régler les accélérations, les ralentissements et la vitesse de déplacement du portail.

Elle dispose également d’un afficheur permettant d’accéder aux paramètres, de programmer les télécommandes et d’afficher les principaux messages de diagnostic.

------------------------------------------------------------------------------

Les points forts de la CP.BISON.OTI

• Carte électronique d’origine BENINCA
• Référence fabricant : 9686549
• Conçue pour les motorisations BENINCA BISON OTI
• Gestion d’un moteur monophasé 230 V ou triphasé 400 V selon la motorisation
• Communication série RS485 avec l’onduleur
• Gestion de l’encodeur moteur
• Réglage de la vitesse normale et de la vitesse de ralentissement
• Réglage indépendant du couple en ouverture et en fermeture
• Rampes d’accélération et de décélération configurables
• Apprentissage automatique de la course
• Récepteur radio 433,92 MHz intégré
• Jusqu’à 64 codes radio mémorisables
• Compatibilité radio configurable : code fixe, rolling code et ARC
• Gestion de quatre entrées photocellules
• Entrée pour bord sensible résistif ou mécanique
• Ouverture piétonne réglable
• Fermeture automatique programmable
• Sortie auxiliaire configurable
• Compteur de cycles et signalisation d’entretien
• Protection de la programmation par code
• Affichage des erreurs et diagnostic des entrées

------------------------------------------------------------------------------

Une gestion évoluée de la vitesse du portail

La CP.BISON.OTI travaille avec l’onduleur intégré au motoréducteur afin d’améliorer le contrôle du mouvement. Elle permet notamment de paramétrer :

• la vitesse du portail en ouverture et en fermeture ;
• la vitesse pendant le ralentissement ;
• la durée de la phase de ralentissement ;
• la rampe d’accélération ;
• la rampe de décélération ;
• le freinage d’urgence ;
• le couple appliqué au moteur en ouverture ;
• le couple appliqué au moteur en fermeture.

Ces réglages permettent d’adapter le fonctionnement au poids et aux caractéristiques mécaniques du portail. Toute modification doit toutefois être réalisée par un professionnel en respectant les limites prévues par BENINCA.

------------------------------------------------------------------------------

Apprentissage automatique de la course

La fonction AUTOSET réalise l’apprentissage de la course du portail. Cette étape est indispensable pour obtenir un fonctionnement correct des ralentissements.

Lorsque l’encodeur est actif, la position du portail reste mémorisée après une coupure de courant. Après un déverrouillage et un déplacement manuel du portail, une nouvelle manœuvre complète peut néanmoins être nécessaire pour restaurer correctement les ralentissements.

------------------------------------------------------------------------------

Récepteur radio 433,92 MHz intégré

La centrale comporte un récepteur radio configurable fonctionnant sur la fréquence 433,92 MHz. Sa mémoire accepte jusqu’à 64 codes.

Les télécommandes peuvent être associées à différentes fonctions :

• commande pas-à-pas ;
• ouverture piétonne ;
• deuxième canal radio.

La carte permet également d’effacer individuellement une télécommande ou de réinitialiser complètement la mémoire radio.

Selon sa configuration, le récepteur peut prendre en charge :

• les télécommandes à code fixe ;
• les télécommandes rolling code ;
• les émetteurs BENINCA utilisant le codage ARC – Advanced Rolling Code.

La compatibilité exacte d’une télécommande doit toujours être vérifiée en fonction de son protocole radio.

------------------------------------------------------------------------------

Fonctions disponibles

Commandes du portail

La centrale dispose d’entrées dédiées aux commandes suivantes :

• ouverture ;
• fermeture ;
• arrêt ;
• commande pas-à-pas ;
• ouverture piétonne ;
• fins de course d’ouverture et de fermeture.

Le mode pas-à-pas peut être configuré selon deux séquences :

• ouverture, arrêt, fermeture, arrêt ;
• ouverture, fermeture, ouverture.

Un fonctionnement en mode homme mort est également disponible. Dans ce mode, la commande doit être maintenue pendant toute la durée du mouvement.

Fermeture automatique

Le temps de fermeture automatique peut être réglé entre 1 et 240 secondes. Il est aussi possible d’activer une fermeture rapide après le passage devant les photocellules.

Le préclignotement du feu avant le départ du moteur peut être activé afin de prévenir les personnes présentes à proximité du portail.

Ouverture piétonne

La course d’ouverture partielle est réglable de 5 à 100 % de la course totale. Cette fonction permet de créer un passage adapté aux piétons sans ouvrir entièrement le portail.

------------------------------------------------------------------------------

Gestion des photocellules

La CP.BISON.OTI comporte quatre entrées pour photocellules. Chaque entrée peut être configurée pour intervenir :

• uniquement pendant la fermeture ;
• pendant l’ouverture et la fermeture.

La fonction Phototest peut vérifier le fonctionnement des photocellules avant le démarrage du portail. Si le contrôle échoue, la manœuvre n’est pas exécutée.

------------------------------------------------------------------------------

Entrée pour bord sensible

La carte accepte deux technologies de bord sensible :

• bord résistif 8,2 kΩ ;
• bord mécanique avec contact normalement fermé.

Lorsqu’il est déclenché, le bord sensible arrête le portail et provoque une inversion du mouvement pendant environ trois secondes.

Important : la notice BENINCA impose l’installation de bords sensibles actifs conformes aux normes applicables. Le dispositif ampérométrique intégré ne doit pas être considéré, à lui seul, comme un dispositif de sécurité suffisant pour ce type de portail.

------------------------------------------------------------------------------

Sortie auxiliaire configurable

Le contact auxiliaire sans potentiel peut être utilisé pour commander :

1. un deuxième canal radio ;
2. une lumière de travail temporisée ;
3. une lumière de zone active pendant l’ouverture et le temps de pause.

La sortie accepte jusqu’à 250 V AC – 16 A maximum.

------------------------------------------------------------------------------

Caractéristiques techniques

Caractéristique	Valeur
Marque	BENINCA
Modèle	CP.BISON.OTI
Référence fabricant	9686549
Type de produit	Centrale / carte électronique de commande
Application	Motorisation de portail coulissant BENINCA BISON OTI
Alimentation secteur	230 V AC monophasé ou 400 V AC triphasé selon motorisation
Fréquence secteur	50/60 Hz
Sortie moteur	1 moteur monophasé 230 V ou triphasé 400 V
Alimentation accessoires	24 V AC – 400 mA maximum
Fréquence radio	433,92 MHz
Récepteur radio	Intégré et configurable
Codages radio indiqués	Code fixe, rolling code et ARC
Capacité mémoire	64 codes
Nombre d’entrées photocellules	4
Entrée bord sensible	Résistive 8,2 kΩ ou mécanique NF
Sortie clignotant principale	230 V AC – 40 W maximum
Sortie 24 V	Clignotant 24 V AC ou Phototest
Voyant portail ouvert	Contact NO, 24 V AC – 0,5 A maximum
Sortie auxiliaire	Contact sans potentiel, 250 V AC – 16 A maximum
Liaison avec l’onduleur	Série RS485
Encodeur	Oui
Afficheur de programmation	LCD
Température de fonctionnement	De -20 °C à +50 °C
Indice de protection indiqué	IP54
Compteur de cycles	Oui
Alerte d’entretien programmable	Oui
Protection de la programmation	Code alphanumérique à 4 caractères

------------------------------------------------------------------------------

Compatibilité de la carte BENINCA 9686549

La CP.BISON.OTI est spécifiquement conçue pour les motoréducteurs BENINCA de la série BISON OTI, notamment les configurations citées dans la documentation technique :

• BENINCA BISON 25 OTI ;
• BENINCA BISON 30 OTI ;
• BENINCA BISON 45 OTI.

L’alimentation et le câblage diffèrent selon que le motoréducteur fonctionne en monophasé 230 V ou en triphasé 400 V.

Avant toute commande, il est recommandé de vérifier :

• la référence inscrite sur l’ancienne carte ;
• le modèle exact du motoréducteur ;
• la tension d’alimentation de l’installation ;
• le type d’onduleur présent dans l’automatisme ;
• la disposition des borniers et des connecteurs.

Une ressemblance visuelle ne suffit pas pour confirmer la compatibilité.

------------------------------------------------------------------------------

Remplacement et installation

Cette carte électronique est destinée à une intervention professionnelle. Elle fonctionne avec un onduleur BENINCA préinstallé et communique avec celui-ci par une liaison série RS485.

L’onduleur possède ses propres paramètres internes, mais ceux-ci ne doivent pas être modifiés directement : la CP.BISON.OTI contrôle les valeurs nécessaires au fonctionnement de l’automatisme.

En cas de remplacement :

• coupez entièrement l’alimentation électrique ;
• repérez et photographiez chaque raccordement ;
• respectez la configuration monophasée ou triphasée ;
• vérifiez le sélecteur de tension ;
• utilisez uniquement un onduleur d’origine prévu par BENINCA ;
• contrôlez les entrées de sécurité avant la remise en service ;
• réalisez l’apprentissage de la course ;
• adaptez la vitesse au poids réel du portail ;
• testez les photocellules, le bord sensible et l’arrêt d’urgence.

Les entrées normalement fermées non utilisées doivent être correctement shuntées conformément au schéma BENINCA.

------------------------------------------------------------------------------

Diagnostic et entretien

L’afficheur permet de consulter l’état des fins de course, des commandes et des dispositifs de sécurité. La centrale peut notamment identifier :

• une erreur d’apprentissage ;
• une anomalie liée à l’onduleur, au capot ou à l’arrêt de sécurité ;
• une erreur d’autotest des photocellules ;
• une erreur d’encodeur ;
• une anomalie du bord sensible ;
• une perte de communication avec l’onduleur ;
• l’intervention de la détection ampérométrique.

Le compteur intégré enregistre le nombre de cycles complets du portail. Une alerte d’entretien peut être programmée après un nombre défini de manœuvres. Cette fonction facilite l’organisation de la maintenance préventive des accès collectifs, professionnels ou industriels.

------------------------------------------------------------------------------

Questions fréquentes sur la BENINCA CP.BISON.OTI

À quoi sert la carte BENINCA CP.BISON.OTI ?

La CP.BISON.OTI commande les motorisations de portails coulissants BENINCA BISON OTI. Elle pilote le moteur par l’intermédiaire de l’onduleur et gère l’encodeur, les fins de course, les télécommandes et les dispositifs de sécurité.

Quelle est la référence de cette carte électronique ?

La référence fabricant de cette version est BENINCA 9686549.

La CP.BISON.OTI possède-t-elle un récepteur radio intégré ?

Oui. Elle intègre un récepteur radio fonctionnant sur la fréquence 433,92 MHz, avec une capacité maximale de 64 codes mémorisés.

Quelles télécommandes sont compatibles ?

Le récepteur peut être configuré pour différents codages, notamment le code fixe, le rolling code et le protocole BENINCA ARC. La fréquence seule ne suffit pas à garantir la compatibilité : le protocole de la télécommande doit également correspondre.

Peut-on commander une ouverture piétonne ?

Oui. Une entrée et une fonction radio sont prévues pour l’ouverture piétonne. La course partielle peut être réglée entre 5 et 100 % de la course totale.

La carte réalise-t-elle automatiquement l’apprentissage de la course ?

Oui. La fonction AUTOSET permet d’apprendre la course du portail lorsque l’encodeur est activé. Une manœuvre complète sans interruption peut également permettre cet apprentissage.

Peut-on régler la vitesse du portail ?

Oui. La vitesse normale, la vitesse de ralentissement, l’accélération et la décélération peuvent être ajustées. La vitesse maximale autorisée dépend toutefois du poids du portail et du modèle BISON utilisé.

Cette carte fonctionne-t-elle en 230 V et en 400 V ?

La centrale existe dans les installations BISON OTI alimentées en 230 V monophasé ou en 400 V triphasé. Le raccordement et le sélecteur de tension doivent impérativement correspondre à la motorisation.

Combien de photocellules peut-on raccorder ?

La CP.BISON.OTI comporte quatre entrées distinctes pour photocellules. Leur comportement et leur autotest peuvent être configurés séparément.

Le bord sensible est-il obligatoire ?

D’après la notice BENINCA, l’installation de bords sensibles actifs est obligatoire pour ce type d’automatisme. La détection ampérométrique intégrée ne remplace pas les dispositifs de sécurité exigés par la réglementation.

La carte signale-t-elle les besoins d’entretien ?

Oui. Elle enregistre le nombre de cycles et peut déclencher un signal lumineux après un nombre de manœuvres programmé par l’installateur.

Peut-on remplacer la carte soi-même ?

Le remplacement nécessite des connaissances en électricité, en automatismes et en sécurité des portails motorisés. Une erreur de tension, de raccordement ou de réglage peut endommager le matériel ou rendre l’installation dangereuse. L’intervention d’un professionnel qualifié est recommandée.

------------------------------------------------------------------------------

Informations importantes avant commande

La BENINCA CP.BISON.OTI 9686549 est une électronique spécifique à la gamme BISON OTI. Pour éviter une erreur de référence, comparez impérativement l’étiquette de votre ancienne carte et le modèle de votre motoréducteur.

En cas de doute, transmettez-nous :

• une photo nette de la carte installée ;
• une photo de son étiquette ;
• la référence du motoréducteur ;
• la tension d’alimentation de l’installation.

Nous pourrons ainsi vous aider à vérifier la compatibilité avant l’achat.
